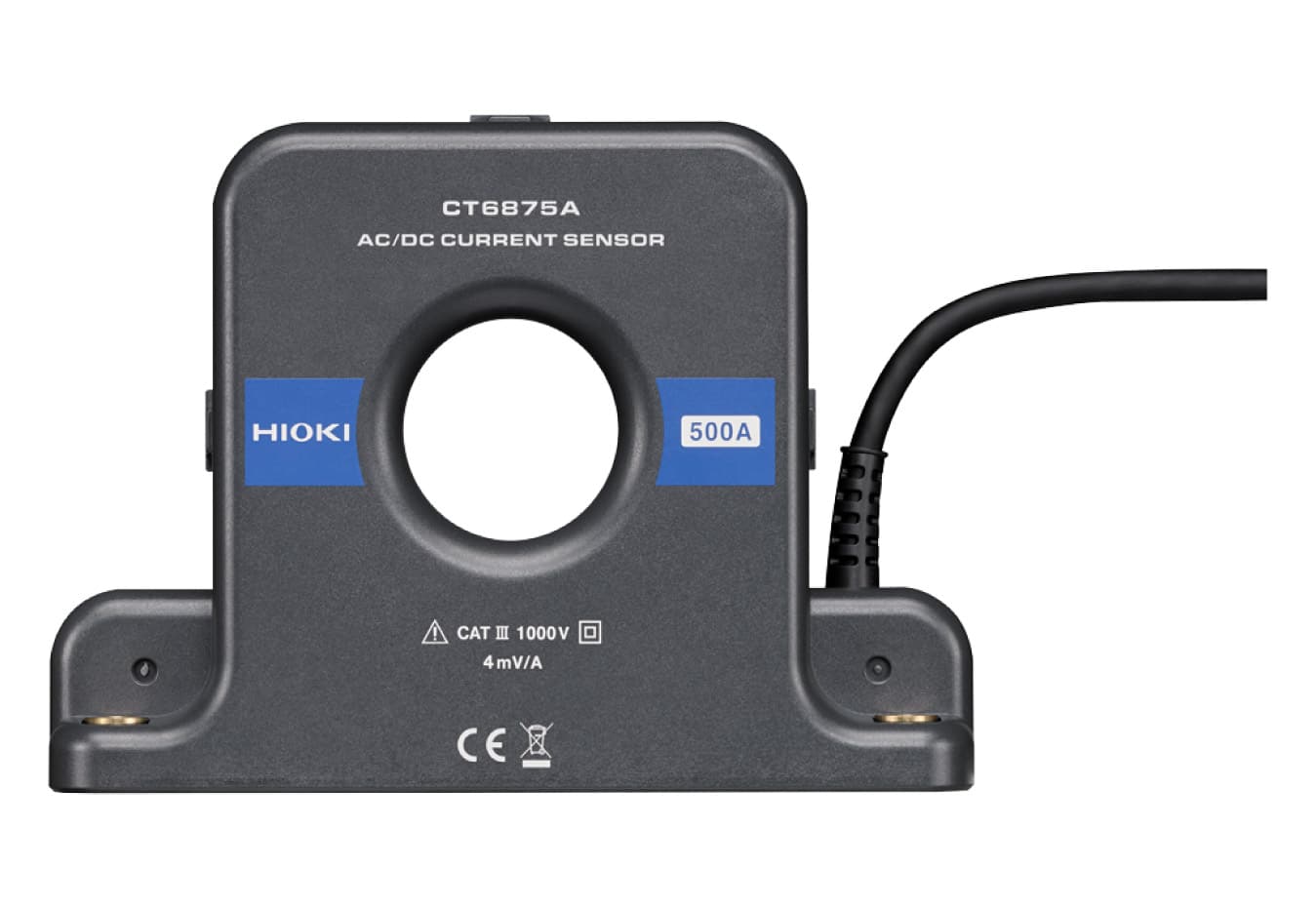

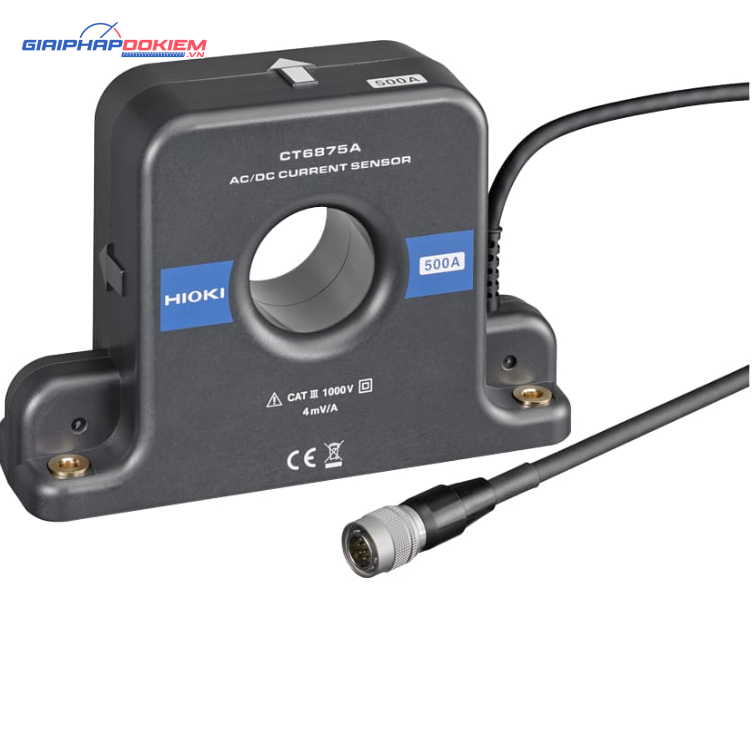

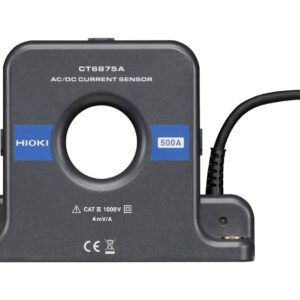

Cảm biến dòng điện AC/DC Hioki CT6875A-1

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6875A-1

Hioki CT6875A-1 sở hữu các đặc điểm nổi bật sau đây:

• Băng thông rộng DC đến 1.5 MHz có đặc tính tần số xuất sắc.
• Phát hiện cổng từ cung cấp tính chất tuyến tính nổi bật.
• Được trang bị tấm chắn mạ cho khả năng chống nhiễu xuất sắc (CMRR cao).
• Hioki CT6875A-1 lý tưởng cho năng lượng mặt trời, tế bào nhiên liệu để đo lường sạc/phóng của pin và phía thứ cấp của bộ biến đổi.
• Hệ thống phát hiện tự động thông tin cảm biến dòng khi kết nối với phân tích viên năng lượng.

Đặc điểm, tính năng của Hioki CT6875A-1

Cảm biến dòng điện AC/DC, 500A, DC đến 1.5 MHz, dây cáp 10M

Hioki CT6875A-1 có băng thông tần số từ DC đến 1.5 MHz và dòng định mức 500 A. Nó được sử dụng cho R&D, đánh giá chất lượng, sản xuất và bảo dưỡng trong các thị trường như hệ thống sạc không dây, động cơ biến tần cho thiết bị công nghiệp, bộ điều kiện công suất cho PV, và cơ sở sạc nhanh cho EVs.

Các cảm biến dòng điện AC/DC kiểu xuyên qua của Hioki có thể được kết nối trực tiếp với Máy phân tích công suất Hioki và Bộ ghi nhớ HiCorders của Hioki. Ngoài ra, chúng cũng có thể được kết nối với Máy đo công suất, Máy hiện sóng, DMMs, vv bằng cách sử dụng một đơn vị cảm biến tùy chọn.

Các cảm biến xuyên qua cung cấp mức độ chính xác và ổn định cuối cùng. Với khả năng đo băng thông rộng lên đến 10 MHz và đo các dòng lớn lên đến 2000 A, chúng được sử dụng trong nghiên cứu và phát triển tiên tiến, và trong các ứng dụng yêu cầu độ chính xác đo cao, ví dụ, đánh giá thiết bị biến tần và đánh giá mất mát trong reactor và biến áp.

Ngoài ra, cần thiết phải có cảm biến có khả năng chống nhiễu vì nhiễu càng mạnh khi tần số tăng. Những cảm biến dòng này đo công suất một cách chính xác trong khi cung cấp khả năng chống nhiễu vững chắc trên một băng thông rộng của tần số. Trong đo lường tần số cao, khả năng chống nhiễu của cảm biến là quan trọng. Khả năng loại bỏ nhiễu của một cảm biến được biểu thị bởi tỷ số từ chối chế độ chung của nó (CMRR). Các cảm biến có CMRR cao từ chối nhiều nhiễu hơn và do đó có thể thực hiện các phép đo chính xác hơn

Các cảm biến chính xác cao sử dụng “phương pháp flux zero (loại phát hiện cổng flux).” Các dòng cao tần được phát hiện bằng cách quấn (phương pháp CT), và dòng từ DC đến tần số thấp được phát hiện bằng “cổng flux.”

Phát hiện Cổng Flux

Phát hiện cổng flux cung cấp các tính chất tuyến tính xuất sắc và có thể đo các dòng điện với nhiều cỡ lớn khác nhau với độ chính xác cao. Các thành phần cổng flux được sử dụng cho việc phát hiện DC có độ lệch rất thấp trong một phạm vi nhiệt độ rộng do nguyên lý hoạt động của chúng, kết quả là độ chính xác cao và ổn định nhiệt độ xuất sắc.

Hioki CT6875A-1 lý tưởng cho các phép đo yêu cầu độ chính xác cao, như Máy phân tích công suất và Máy đo công suất. Nó có thể được sử dụng cho các phép đo như hiệu suất biến tần, công suất đầu ra biến tần, mất mát reactor/biến áp, và đo lường DC dài hạn.

Băng Tần Rộng

CT6875A-1 có băng thông tần số từ DC đến 1.5 MHz và dòng định mức 500 A. Kết hợp với Máy Phân Tích Công Suất PW8001, công suất tần số cao và hệ số công suất thấp có thể được đo chính xác. PW8001 tự động thu thập và chỉnh sửa pha của cảm biến dòng với độ phân giải 0.001°, tối ưu hóa hiệu suất của cảm biến dòng mà không cần bất kỳ sự nỗ lực nào.

Phát Hiện Cảm Biến Dòng Tự Động

Cảm biến dòng được trang bị một bộ nhớ (I2C-EEPROM). Khi cảm biến dòng được kết nối với Máy Phân Tích Công Suất PW8001, dữ liệu chỉnh sửa pha, dòng định mức, tên mẫu của cảm biến và số sê-ri tự động được nhận diện bởi thiết bị.

Thông số kỹ thuật của CT6875A-1
