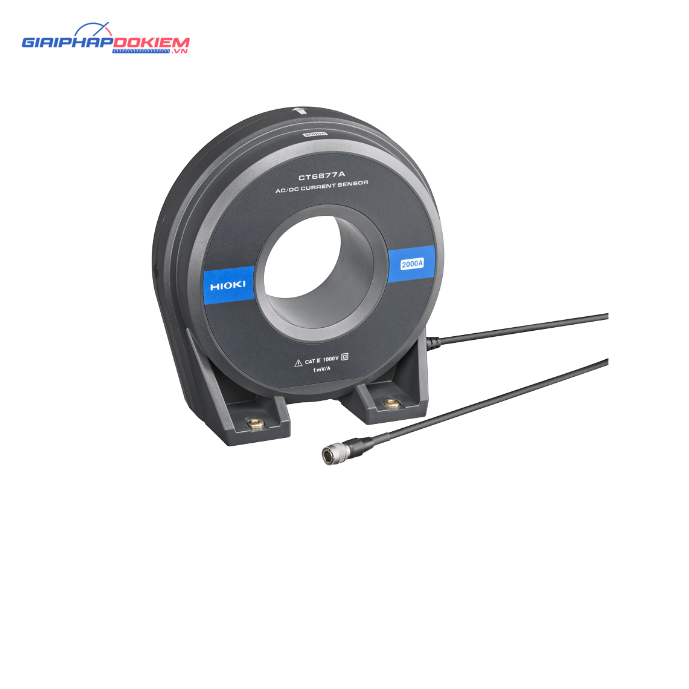

Cảm biến dòng điện AC/DC Hioki CT6877A

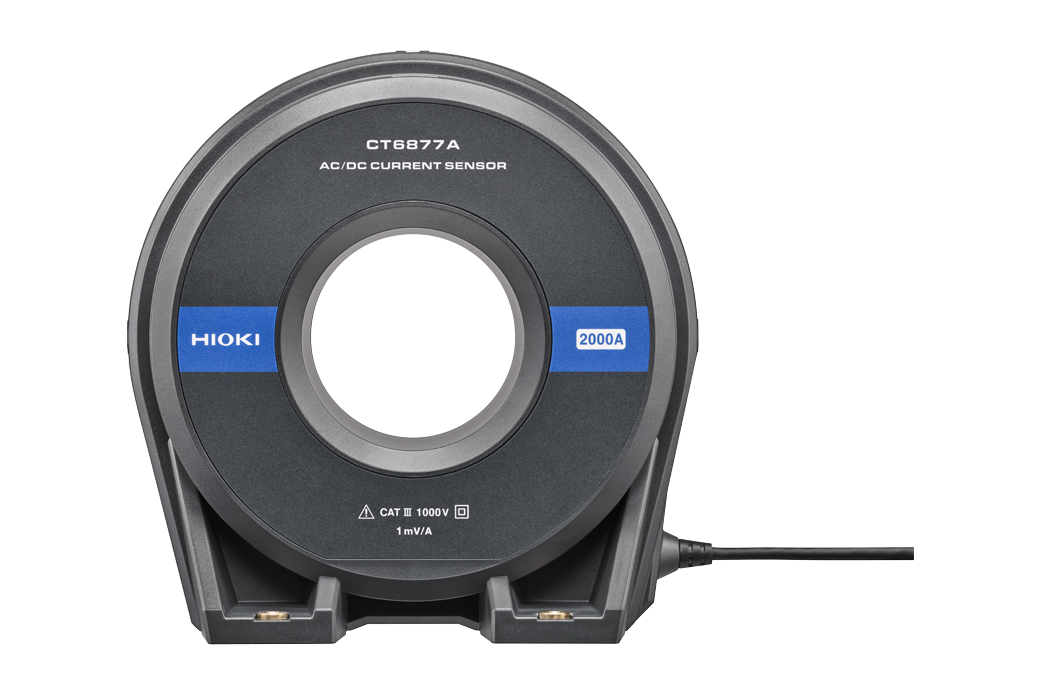

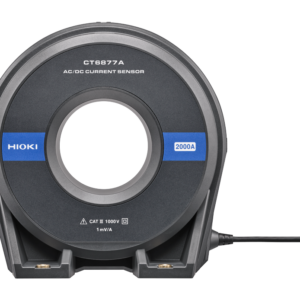

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6877A

Bộ cảm biến dòng điện AC/DC Hioki CT6877A dành cho việc đo dòng điện qua loại, có thể kết nối trực tiếp với các Máy phân tích nguồn và Hệ thống lưu trữ dữ liệu HiCorders của Hioki. Bên cạnh đó, thiết bị này cũng có thể kết nối với các thiết bị như Máy đo công suất, Oscilloscope, Đồng hồ đo điện tử, và nhiều thiết bị khác thông qua bộ chuyển đổi cảm biến tùy chọn.

Mẫu CT6877A, với dải tần từ DC đến 1 MHz và khả năng chịu dòng điện định mức 2000 A, phù hợp cho việc đo lường dòng điện lớn trên các loại xe điện như EV và HEV. Ngoài ra, nó cũng được ứng dụng trong nghiên cứu và phát triển, kiểm định chất lượng, sản xuất và bảo dưỡng trong các lĩnh vực như hệ thống sạc không dây, động cơ biến tần cho thiết bị công nghiệp, bộ điều chỉnh năng lượng cho hệ thống năng lượng mặt trời và thiết bị sạc nhanh cho xe điện.

Hioki CT6877A tương thích với các thiết bị có trở kháng đầu vào cao, từ 1 MΩ trở lên.

Đặc điểm nổi bật của Hioki CT6877A

• Sự kết hợp độc đáo giữa độ chính xác và công nghệ máy phân tích công suất của HIOKI, gồm các mẫu PW8001, PW6001, và PW3390, đã được khẳng định. Mọi chi tiết về tính năng này có thể tìm hiểu qua sách hướng dẫn.
• Khả năng đo lường dòng điện của Hioki CT6877A lên tới 2000 A, đáp ứng yêu cầu kỹ thuật của xe điện, bao gồm EV và HEV.
• Cải tiến đáng kể về khả năng loại bỏ tiếng ồn, nhờ vào thiết kế tấm chắn được tăng cường, giúp việc đo lường trở nên chính xác hơn ngay cả khi có sự can thiệp của tiếng ồn.
• Việc đo đạc với độ chính xác cao đạt được nhờ vào tính năng tần số ổn định và hiệu suất CMRR ưu việt.
• Khả năng thích ứng với điều kiện môi trường khắc nghiệt, cho phép thực hiện đo lường trong khoảng nhiệt độ từ -40 đến 85 °C, đã được cải thiện không ngừng.
• Tính năng tần số nổi bật từ DC tới 1 MHz (biên độ) mở rộng khả năng ứng dụng.
• Hioki CT6877A hỗ trợ đa dạng các ứng dụng từ việc kiểm tra mức sạc và xả của pin đến phân tích hiệu suất của phụ tải biến tần trong quá trình sản xuất năng lượng mặt trời và kiểm định pin nhiên liệu, cùng nhiều ứng dụng khác.
• Có khả năng theo dõi dạng sóng một cách chính xác khi được kết hợp với các thiết bị như máy hiện sóng, máy quay bộ nhớ và bộ cảm biến.

Tính năng của CT6877A

Phần lớn các dòng điện mạnh thường được tách thành từ hai đến bốn dây. Trước kia, việc đo từng dây một yêu cầu sử dụng nhiều cảm biến do hạn chế về kích thước khẩu độ và khả năng chịu dòng của thiết bị. Tuy nhiên, bộ cảm biến CT9557 được thiết kế để tổng hợp giá trị đo từ các cảm biến trong những tình huống như vậy, và cung cấp kết quả qua một tín hiệu tổng hợp.

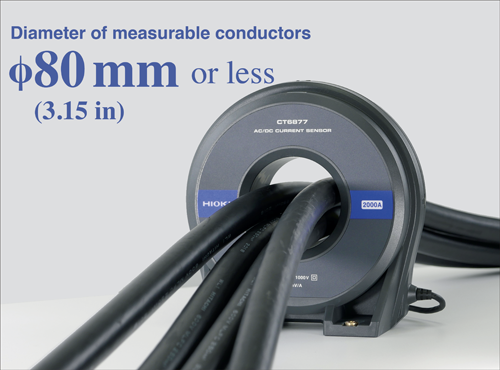

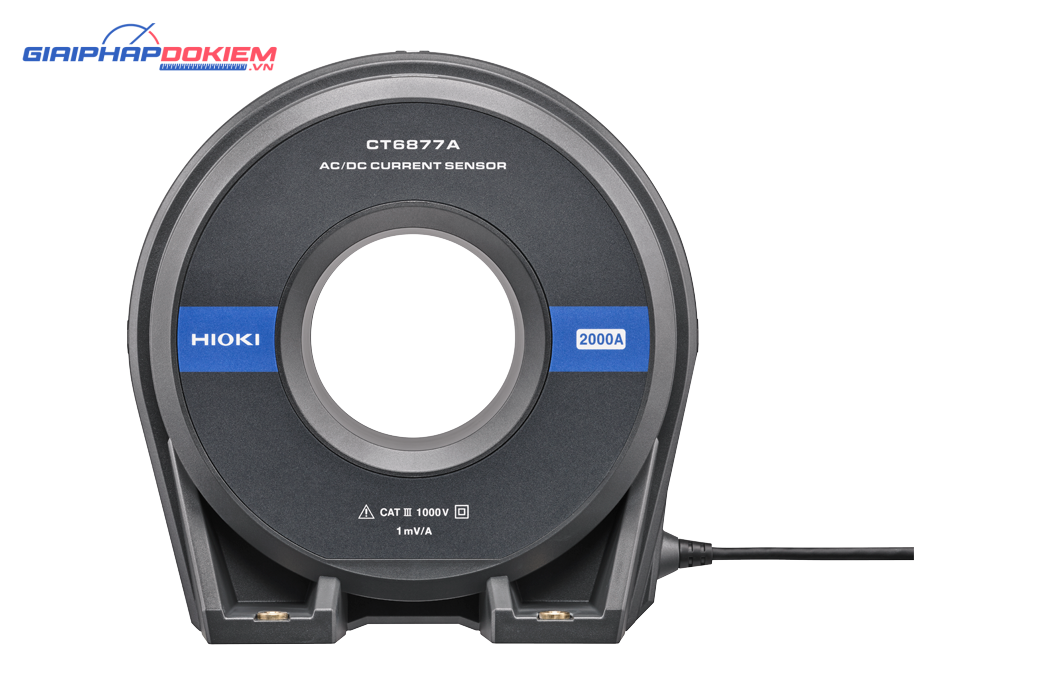

Nhờ vào khẩu độ rộng 80 mm, CT6877A có khả năng chứa đựng tới bốn dây với đường kính ngoại vi lên tới 31 mm, tương ứng với tiết diện 250 mm^2. Với cấu trúc này, chỉ một cảm biến là đủ để đo lường tổng dòng điện của các dây lên đến 2000 A.

Công nghệ vô song giúp thúc đẩy sự phát triển của phép đo dòng điện

Các cảm biến đạt độ chính xác cao áp dụng “phương pháp từ thông bằng không” để phát hiện dòng điện. Quy trình này cho phép nhận biết dòng điện tần số cao qua cuộn dây theo phương pháp CT, trong khi “cổng từ thông” được dùng để nhận dạng dòng điện từ một chiều đến tần số thấp.

Phát hiện cổng thông lượng

Chức năng phát hiện của cổng từ thông cung cấp đặc tính tuyến tính xuất sắc, cho phép đo lường dòng điện ở nhiều biên độ với độ chính xác cao. Các bộ phận cổng từ thông, khi dùng để phát hiện dòng DC, cho thấy sự lệch rất ít trong một khoảng nhiệt độ rộng, nhờ vào nguyên lý hoạt động của chúng.

Điều này mang lại độ chính xác cao và độ ổn định nhiệt đáng kinh ngạc, làm cho chúng trở thành lựa chọn lý tưởng cho các phép đo cần độ chính xác cao như trong máy phân tích công suất và đồng hồ đo công suất. Cảm biến này có khả năng ứng dụng rộng rãi, từ đo hiệu suất của biến tần, công suất đầu ra, tổn thất của lò phản ứng/máy biến áp, đến việc đo dòng DC trong thời gian dài.

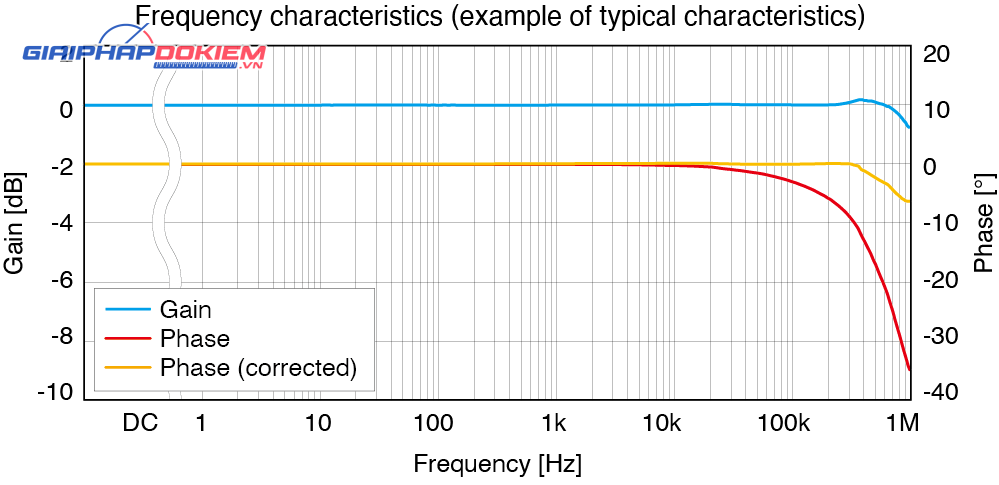

Dải tần rộng

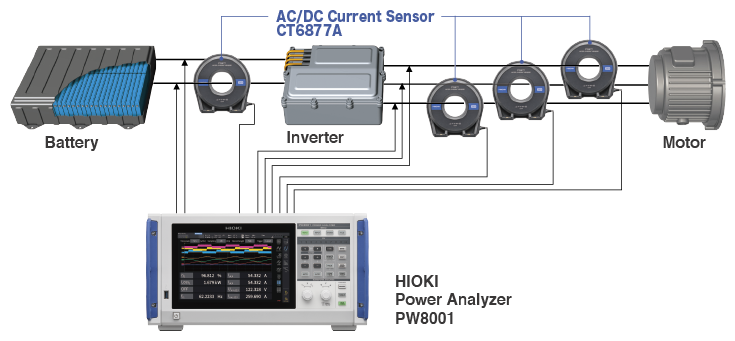

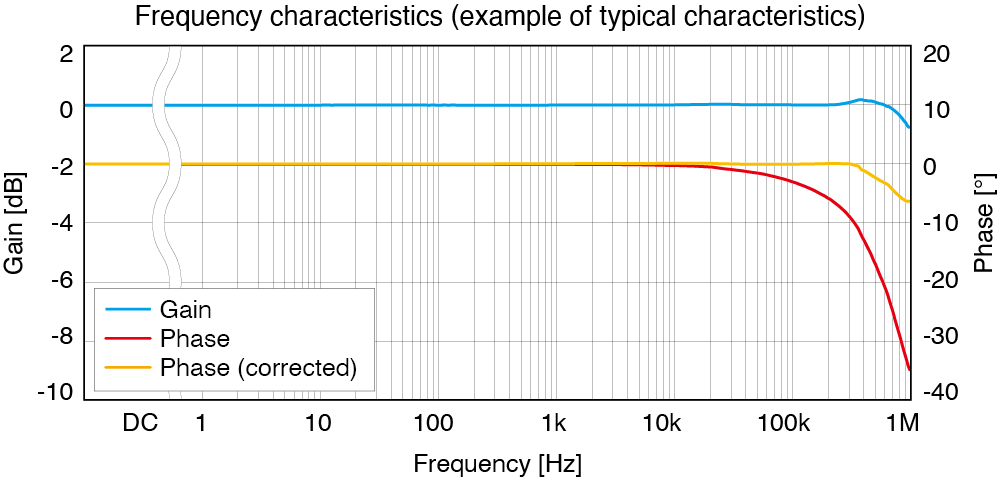

Cảm biến dòng điện AC/DC Hioki CT6877A nổi bật với băng thông tần số từ DC đến 1 MHz, đặt nó vào hàng ngũ của các cảm biến hàng đầu cho phép truyền dẫn dòng điện định mức lên đến 2000 A. Khi kết hợp với Máy phân tích công suất PW8001, việc đo lường chính xác công suất với hệ số công suất thấp và tại tần số cao trở nên khả thi.

Chức năng hiệu chỉnh pha tự động

Chức năng hiệu chỉnh pha tự động là một tính năng độc đáo của PW8001, cho phép nó tự động phát hiện và điều chỉnh pha của cảm biến dòng điện với một độ chính xác tinh vi lên tới 0,001°. Điều này tối ưu hóa hiệu suất của cảm biến dòng điện mà không yêu cầu bất kỳ sự can thiệp nào từ phía người sử dụng, đảm bảo đo lường chính xác ngay cả trong những ứng dụng đòi hỏi độ chính xác cao nhất.

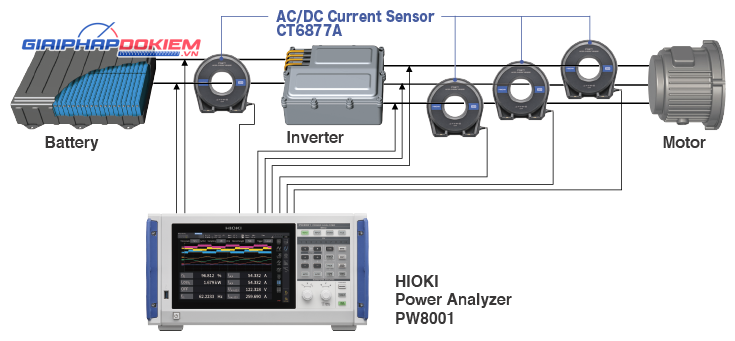

Độ chính xác được đảm bảo khi sử dụng kết hợp với máy phân tích công suất

Hioki cam kết về độ chính xác kết hợp khi sử dụng các sản phẩm của hãng cùng với nhau, mang lại sự yên tâm cho khách hàng trong quá trình đo lường. CT6877A, khi kết hợp với Máy phân tích công suất PW8001, có khả năng đo lường dòng điện với độ chính xác cao nhờ vào các tính năng và công nghệ tiên tiến mà cả hai thiết bị cung cấp.

Ví dụ về sự kết hợp giữa CT6877A và Máy phân tích công suất PW8001 bao gồm:

• Băng thông tần số từ DC đến 1 MHz, cung cấp một giải pháp đã được ngành công nghiệp chấp nhận cho việc phân tích công suất với độ chính xác cao.
• PW8001 tích hợp chức năng dịch pha cho cảm biến dòng điện, giúp cải thiện độ chính xác của phép đo công suất ở tần số cao.
• Lấy mẫu với tốc độ 15 MS/s ở độ phân giải 18 bit, đảm bảo khả năng phân tích chính xác công suất thực của dạng sóng PWM mà không gặp phải lỗi răng cưa.

Nhờ vào sự kết hợp của các tính năng này, Hioki cung cấp một hệ thống đo lường mạnh mẽ, đáng tin cậy, giúp khách hàng thực hiện các phép đo công suất với độ chính xác cao, từ đó tối ưu hóa hiệu suất và độ tin cậy của các ứng dụng và hệ thống mà họ đang làm việc.
