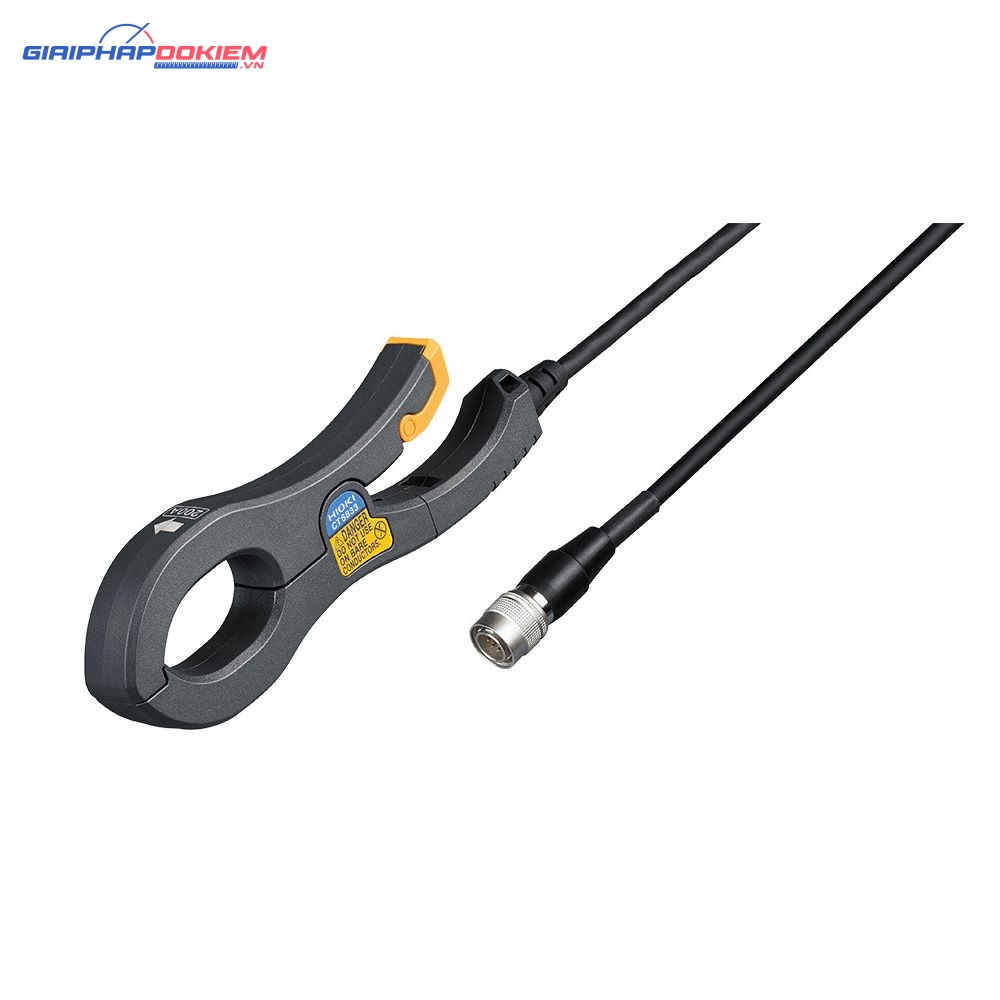

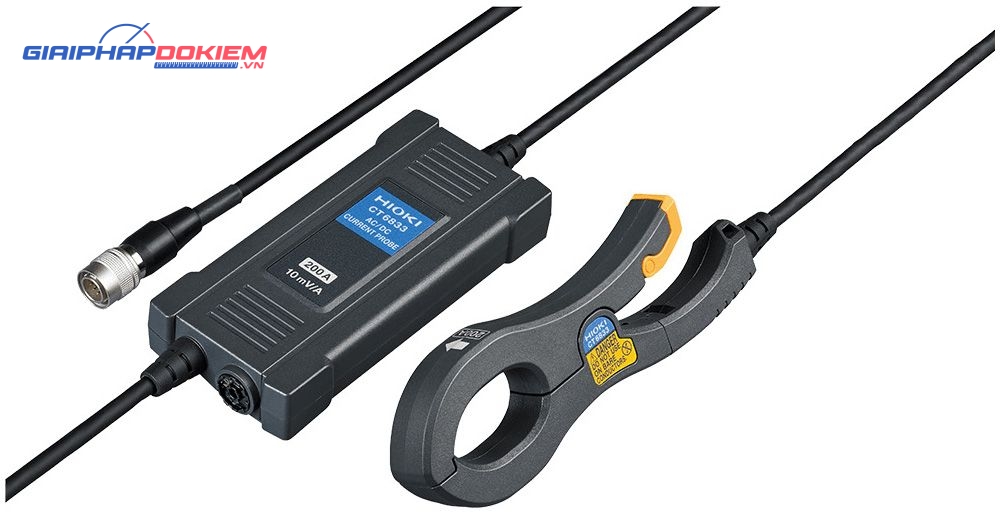

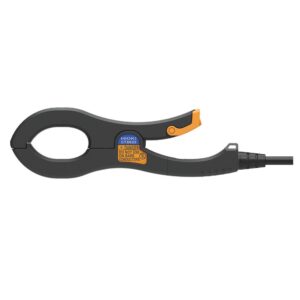

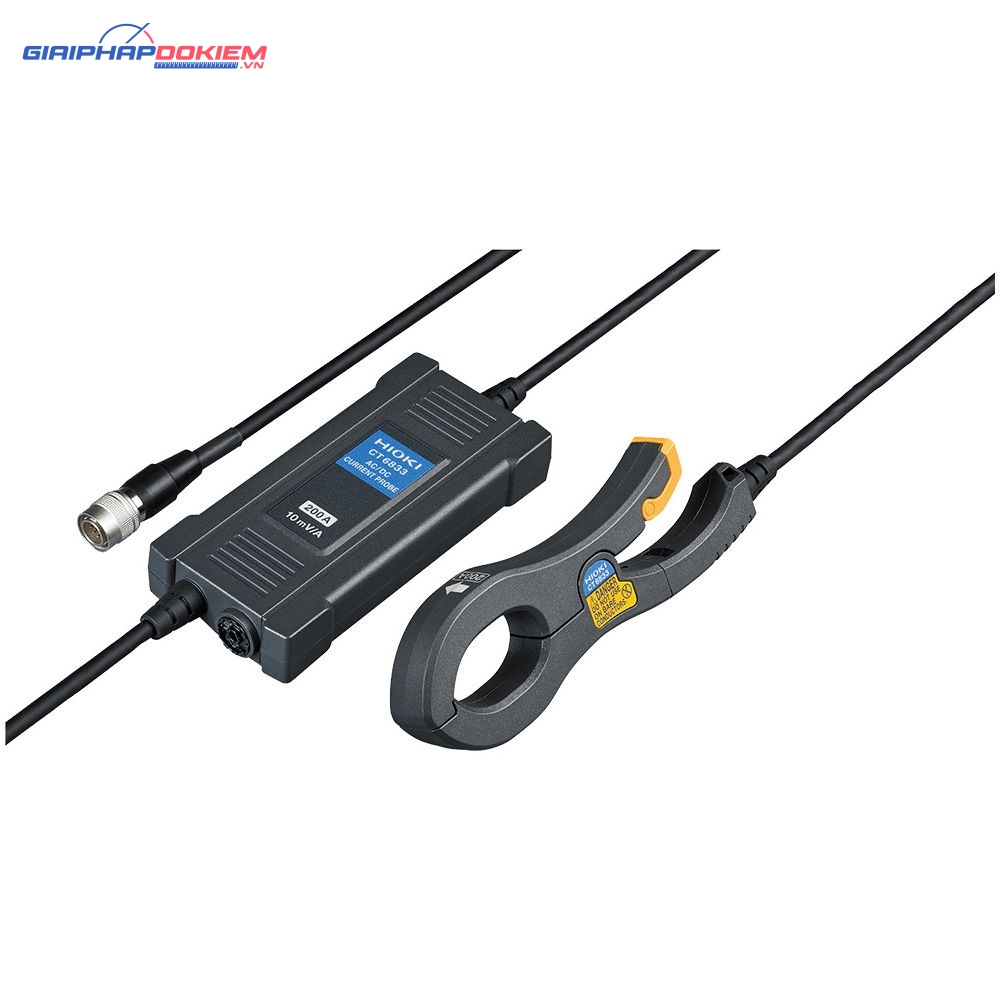

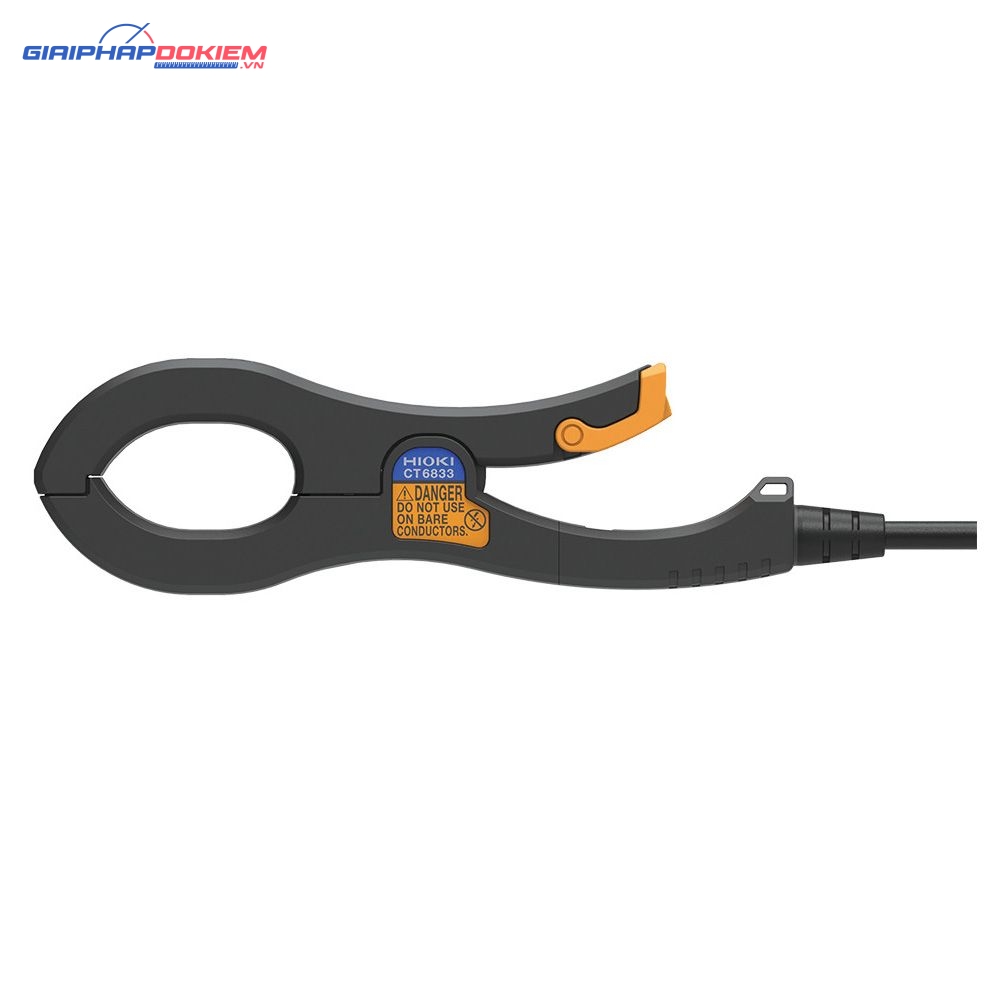

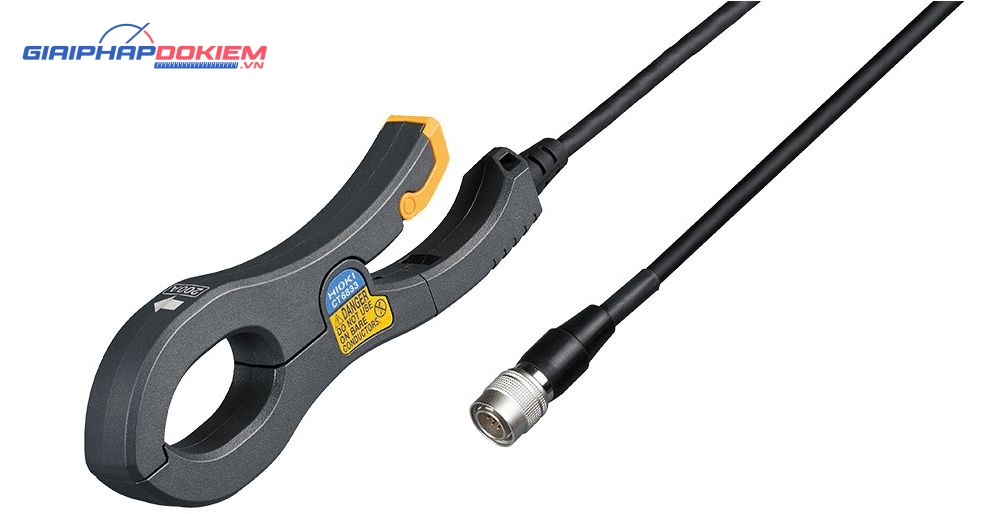

Đầu Đo Dòng Điện AC/DC Hioki CT6833-01
Đầu Đo Dòng Điện AC/DC Hioki CT6833-01 là cảm biến dòng điện kẹp tiên tiến từ Hioki, chuyên đo chính xác dòng AC/DC lên đến 200A, phù hợp cho các ứng dụng công nghiệp và phát triển xe điện. Sản phẩm nổi bật với độ chính xác cao và khả năng hoạt động khắc nghiệt.
Đặc Điểm Nổi Bật
- Dòng định mức 200 A AC/DC, tối đa 600 A peak, hỗ trợ đo rộng mà không cần chuyển đổi.
- Băng thông DC đến 50 kHz, đảm bảo đo chính xác tín hiệu cao tần.
- Độ chính xác vượt trội: DC ±0.07% rdg. ±0.01% f.s., hoạt động ở nhiệt độ -40°C đến 85°C.
- Phiên bản CT6833-01 có đầu nối an toàn BANANA, tăng tính tương thích với thiết bị đo khác.
Tính Năng Của Đầu Đo Dòng Điện AC/DC Hioki CT6833-01
- Thiết kế kẹp chắc chắn, dễ sử dụng cho dây dẫn lớn trong môi trường công nghiệp.
- Đo đồng thời AC/DC với độ nhiễu thấp, lý tưởng cho phân tích tín hiệu phức tạp.
- Chịu tải cao, đạt chuẩn an toàn CAT III 600V, phù hợp môi trường khắc nghiệt.
- Tích hợp công nghệ từ Hioki, hỗ trợ kết nối oscilloscope và logger dữ liệu.
Ứng Dụng Thực Tế
- Đo dòng điện trong phát triển xe điện (EV/HEV), kiểm tra pin và inverter.
- Bảo trì hệ thống điện công nghiệp, máy móc tự động hóa và mạch điện tử.
- Phân tích tín hiệu cao tần trong R&D điện tử, năng lượng tái tạo.
Sản phẩm lý tưởng cho kỹ sư Việt Nam trong lĩnh vực đo kiểm công nghiệp.
Thông Số Kỹ Thuật:
| Dòng điện định mức | 200 A AC/DC |
|---|---|
| Băng thông tần số | Từ DC đến 50 kHz |
| Đường kính của dây dẫn có thể đo được | Đường kính tối đa φ20 mm (0,79 in.) |
| Dòng điện cực đại | Sai số đỉnh lên đến ±600 A được cho phép ở nhiệt độ 40°C (104°F) hoặc thấp hơn và trong vòng 1 chu kỳ của dạng sóng tuần hoàn có thời lượng từ 10 ms trở lên (giá trị thiết kế, nằm ngoài phạm vi độ chính xác được đảm bảo). |
| Điện áp đầu ra | 10 mV/A |
| Độ chính xác đo lường | DC: ±0,07% giá trị đọc. ±0,01% fs 16 Hz ≤ f ≤ 66 Hz: ±0,07% giá trị đọc. ±0,007% fs Lên đến 20 kHz được chỉ định |
| Phạm vi nhiệt độ và độ ẩm hoạt động | Cảm biến, cáp: −40°C đến 85°C (−40°F đến 185°F), độ ẩm tương đối 80% hoặc thấp hơn (không ngưng tụ) Hộp rơle: −25°C đến 50°C (−13°F đến 122°F), độ ẩm tương đối 80% hoặc thấp hơn (không ngưng tụ) |
| Hệ số nhiệt độ | Các giá trị số sau đây được cộng thêm vào độ chính xác đo theo chênh lệch nhiệt độ với giới hạn trên và dưới của phạm vi nhiệt độ đảm bảo độ chính xác (18°C hoặc 28°C [64°F hoặc 82°F]) nếu nhiệt độ hoạt động nằm ngoài phạm vi nhiệt độ đảm bảo độ chính xác (23°C±5°C [73°F±9°F]). – – |
| Ảnh hưởng của vị trí dây dẫn | (Đối với dây dẫn có đường kính ngoài 10 mm) DC: ±0,03% giá trị đo hoặc nhỏ hơn (±0,01% giá trị đo thông thường) 50 Hz/60 Hz: ±0,04% giá trị đo hoặc nhỏ hơn (±0,015% giá trị đo thông thường) 1 kHz: ±0,1% giá trị đo hoặc nhỏ hơn (±0,04% giá trị đo thông thường) 10 kHz: ±1% giá trị đo hoặc nhỏ hơn (±0,3% giá trị đo thông thường) |
| Nguồn điện | Sử dụng các thiết bị Hioki có đầu nối ME15W. |
| Kích thước | Cảm biến: khoảng 149W × 46H × 16.5D mm (5.9W × 1.8H × 0.6D in.) Hộp rơle: khoảng 126W × 57H × 20.5D mm (5.0W × 2.2H × 0.8D in.) (không bao gồm các phần nhô ra và dây cáp) |
| Cân nặng | CT6833: khoảng 500 g (17,6 oz.) CT6833-01: khoảng 710 g (25,0 oz.) |
| Chiều dài cáp đầu ra | CT6833: khoảng 5 m ([16,4 ft.] bao gồm hộp rơle) CT6833-01: khoảng 10 m ([32,8 ft.] bao gồm hộp rơle) |
| Phụ kiện đi kèm | Nhãn màu (để nhận dạng kênh) ×1, Hộp đựng ×1, Sách hướng dẫn sử dụng ×1, Lưu ý khi vận hành cảm biến dòng điện ×1 |
