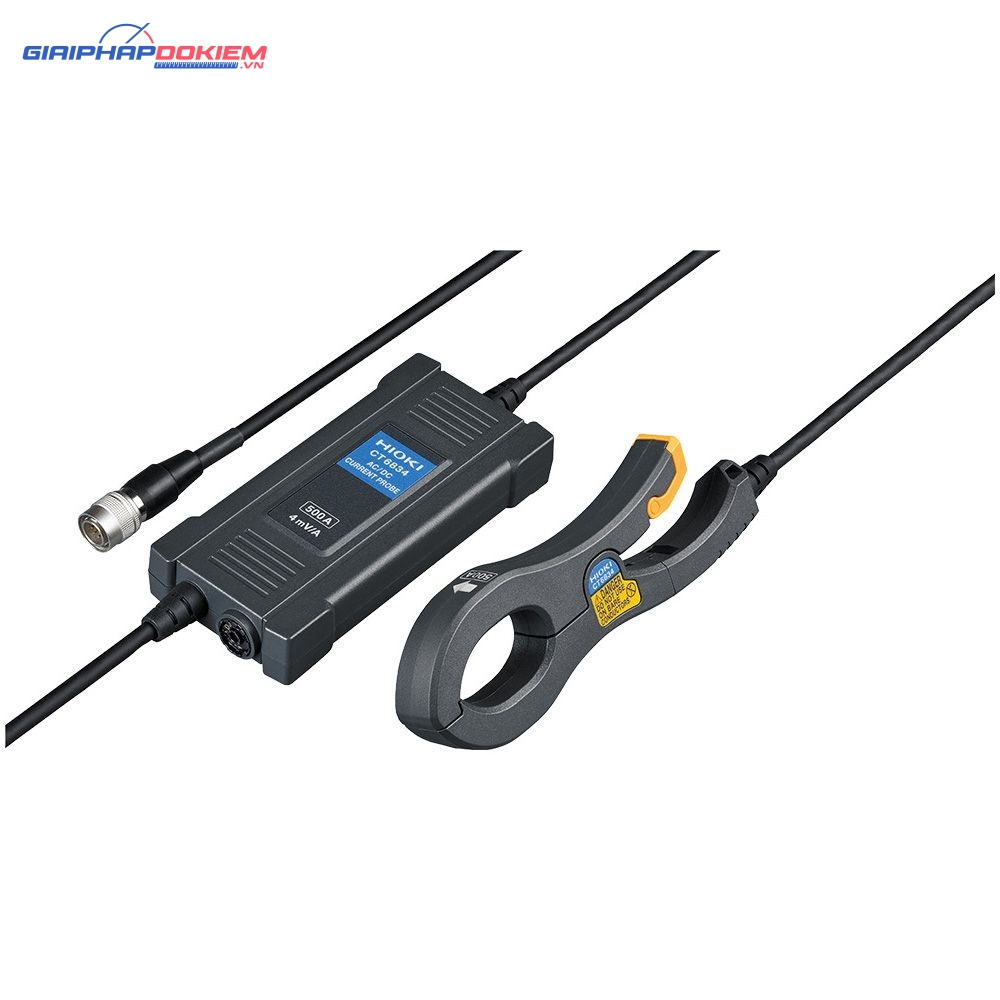

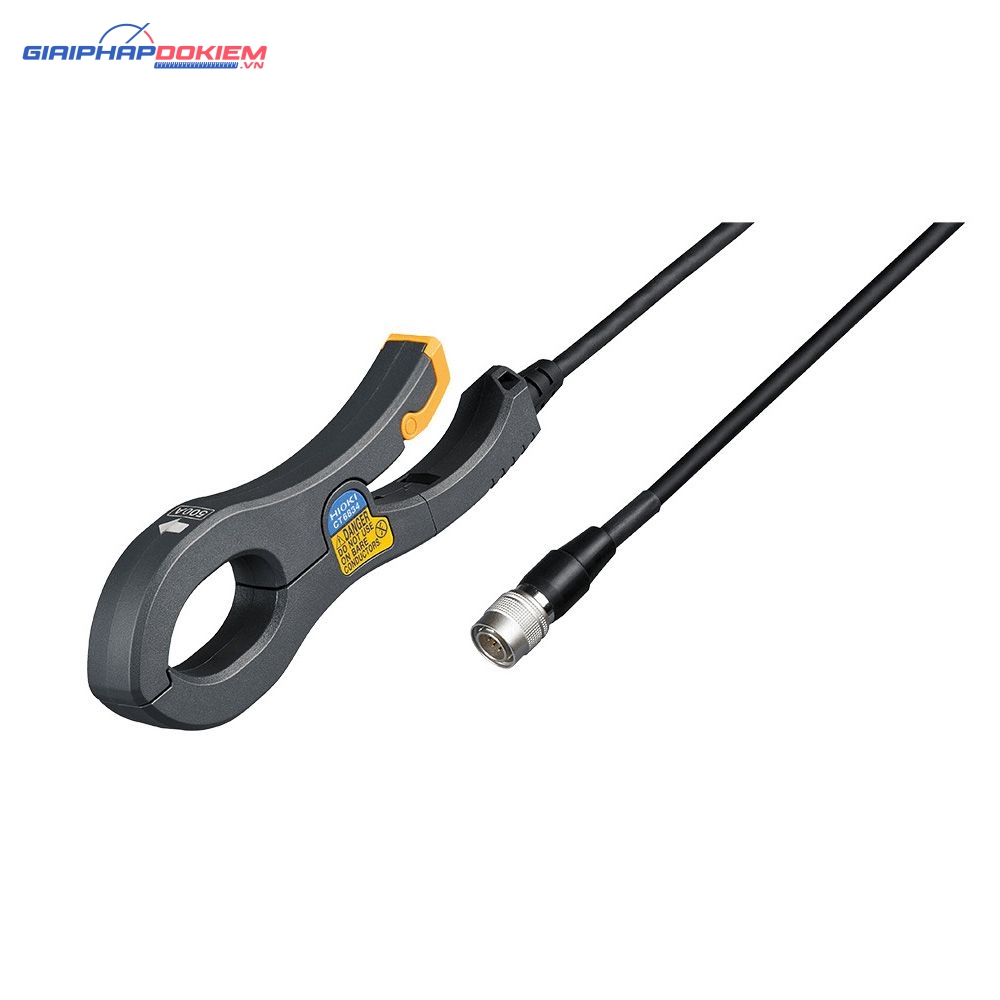

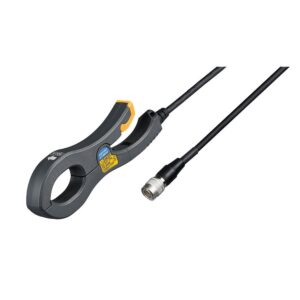

Đầu Đo Dòng Điện AC/DC Hioki CT6834-01
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

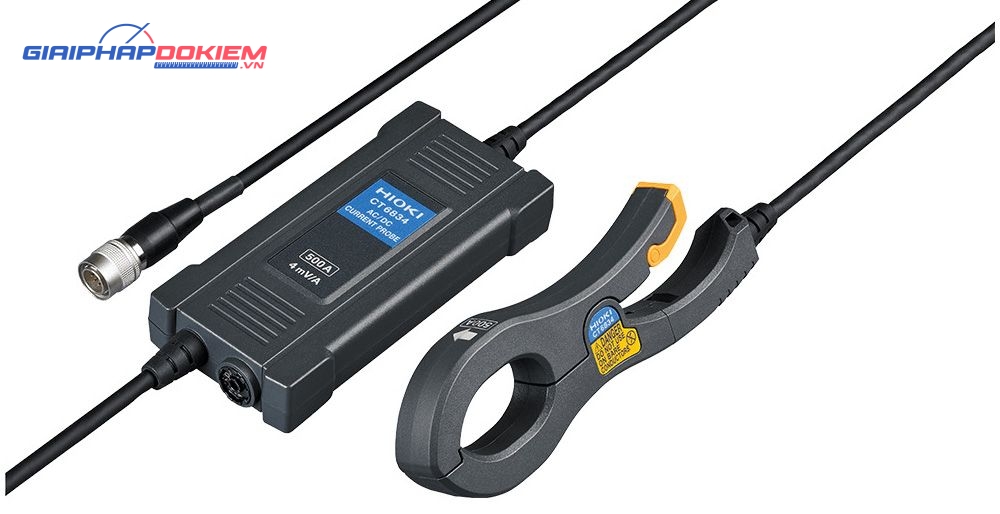

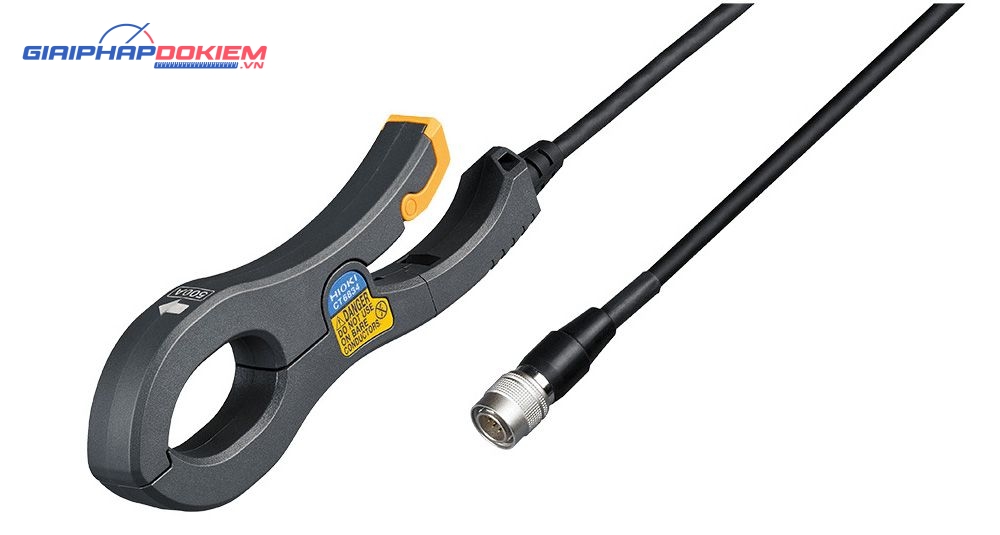

Đầu Đo Dòng Điện AC/DC Hioki CT6834-01
Đầu đo dòng điện AC/DC Hioki CT6834-01 là thiết bị chuyên dụng từ thương hiệu Hioki (Nhật Bản), được thiết kế để đo dòng điện một chiều (DC) và xoay chiều (AC) với độ chính xác vượt trội, phù hợp cho các ứng dụng công nghiệp và nghiên cứu. Sản phẩm nổi bật với công nghệ cảm biến Hall hiệu ứng tiên tiến, hỗ trợ đo không tiếp xúc an toàn và dữ liệu đáng tin cậy.
Đặc Điểm Nổi Bật
- Thiết kế kẹp mỏng gọn chỉ bằng 50% kích thước thông thường, dễ lắp đặt trong không gian hẹp như khoang động cơ xe.
- Độ chính xác DC vượt trội ±0.07% rdg. ±0.01% f.s., ổn định nhiệt độ từ -40°C đến 85°C, tuân thủ tiêu chuẩn WLTP và SAE J1634.
- Giảm thiểu ảnh hưởng vị trí dây dẫn, đảm bảo dữ liệu đáng tin cậy ngay cả trong điều kiện kết nối phức tạp.
Tính Năng Chính Đầu Đo Dòng Điện AC/DC Hioki CT6834-01
- Đo dòng AC/DC chính xác cao lên đến ±800 A peak (trong điều kiện nhất định).
- Hệ số nhiệt độ thấp: ±4 ppm/°C (cảm biến), đảm bảo độ ổn định trong môi trường khắc nghiệt.
- Tương thích với thiết bị Hioki có đầu nối ME15W, hỗ trợ cáp mở rộng CT9902.
Ứng Dụng Thực Tiễn
- Sử dụng chính cho kiểm tra nhiên liệu và hiệu suất năng lượng xe điện/hybrid theo WLTP/SAE J1634.
- Phù hợp đo dòng cao trong động cơ ô tô, hệ thống điện xe, giảm thời gian lắp đặt và rủi ro hỏng cảm biến.
- Hỗ trợ kiểm tra công nghiệp yêu cầu độ chính xác cao ở tần số lên 50 kHz và môi trường khắc nghiệt.
Thông Số Kỹ Thuật:
| Dòng điện định mức | 500 A AC / DC |
|---|---|
| Băng thông tần số | DC đến 50 kHz |
| Đường kính của dây dẫn có thể đo được | Tối đa φ20 mm (0,79 in.) |
| dòng điện cực đại | Lên đến ±800 A đỉnh được phép ở nhiệt độ 40°C (104°F) hoặc thấp hơn và trong vòng 1 chu kỳ của dạng sóng tuần hoàn 10 ms hoặc hơn (giá trị thiết kế, nằm ngoài phạm Độ chính xác chính xác được đảm bảo) |
| Điện áp đầu ra | 4 mV / A |
| Độ chính xác phép đo | DC: ±0,07% rdg. ±0,01% fs 16 Hz ≤ f ≤ 66 Hz: ±0,07% rdg. ±0,007% fs Lên đến 20 kHz được chỉ định |
| Dải nhiệt độ và độ ẩm hoạt động | Cảm biến, cáp: −40°C đến 85°C (−40°F đến 185°F), 80% RH trở xuống (không ngưng tụ) Hộp rơle: −25°C đến 50°C (−13°F đến 122°F), 80% RH trở xuống (không ngưng tụ) |
| Hệ số nhiệt độ | Các giá trị số sau đây được thêm vào Độ chính xác của phép đo theo chênh lệch nhiệt độ với giới hạn trên và dưới của phạm vi nhiệt độ Độ chính xác được đảm bảo (18°C hoặc 28°C [64°F hoặc 82°F]) nếu nhiệt độ vận hành nằm ngoài phạm vi nhiệt độ Độ chính xác được đảm bảo (23°C±5°C [73°F±9°F]). – Cảm biến – Hộp rơle |
| Tác động của vị trí dây dẫn | (Đối với dây dẫn có đường kính ngoài 10 mm) DC: ±0,03% giá trị đọc hoặc thấp hơn (±0,01% giá trị đọc Thông thường) 50 Hz/60 Hz: ±0,04% giá trị đọc hoặc thấp hơn (±0,015% giá trị đọc Thông thường) 1 kHz: ±0,1% giá trị đọc hoặc ít hơn (±0,04% giá trị đọc Thông thường) 10 kHz: ±1% giá trị đọc hoặc thấp hơn (±0,3% giá trị đọc là bình thường) |
| Nguồn | Sử dụng thiết bị Hioki với đầu nối ME15W |
| Kích thước | Cảm biến: xấp xỉ 149W × 46H × 16,5D mm (5,9W × 1,8H × 0,6D in.) Hộp rơle: xấp xỉ 126W × 57H × 20,5D mm (5,0W × 2,2H × 0,8D in.) (trừ phần nhô ra và cáp) |
| Trọng lượng | CT6834: khoảng 500 g (17,6 oz.) CT6834-01: khoảng 710 g (25,0 oz.) |
| Chiều dài cáp đầu ra | CT6834: khoảng 5 m ([16,4 ft.] bao gồm hộp rơle) CT6834-01: khoảng 10 m ([32,8 ft.] bao gồm hộp rơle) |
| Phụ kiện | Nhãn màu (để nhận dạng kênh) ×1, Hộp đựng ×1, Sách hướng dẫn sử dụng ×1, Thận trọng khi sử dụng cảm biến dòng điện ×1 |
