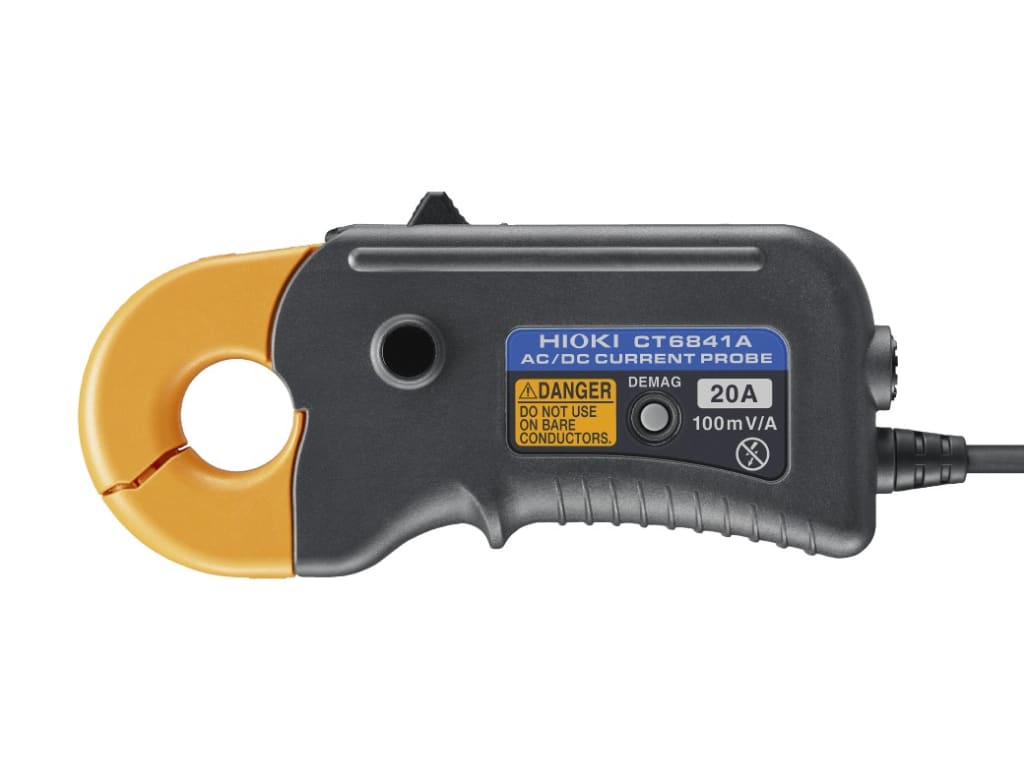

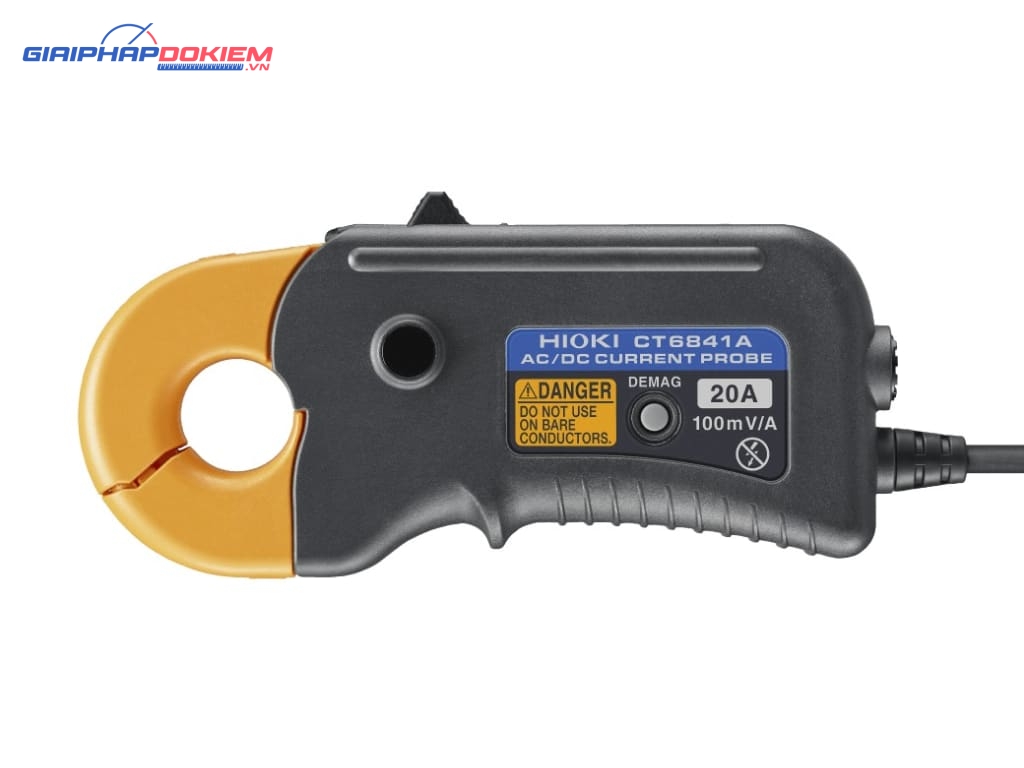

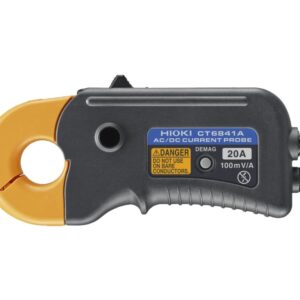

Giới thiệu đầu đo dòng điện AC/DC Hioki CT6841A
Cảm biến dòng điện kiểu kẹp AC/DC của Hioki CT6841A có khả năng liên kết trực tiếp với các thiết bị Phân tích nguồn Hioki và HiCorders bộ nhớ. Không chỉ vậy, thông qua bộ cảm biến phụ trợ, chúng còn có thể kết nối với các thiết bị như Máy đo công suất, Oscilloscopes, DMM, và nhiều hơn nữa.
Thiết bị này tương thích với các hệ thống có trở kháng đầu vào từ 1 MΩ trở lên.
Đặc điểm nổi bật của Hioki CT6841A
- Băng thông tần số DC đến 2 MHz.
- Dòng điện định mức 20 A AC/DC.
- Nguồn điện được truyền đến thiết bị đo thông qua kết nối với Bộ phân tích công suất Hioki hoặc Thiết bị ghi hình sóng.
- Hioki CT6841A phù hợp với các bài kiểm tra môi trường, hoạt động ổn định trong khoảng nhiệt độ từ -40 °C đến 85 °C.
- Hoàn hảo cho việc kiểm định biến tần xe điện (EV) và đánh giá hệ thống lưu trữ năng lượng từ pin mặt trời (PV).

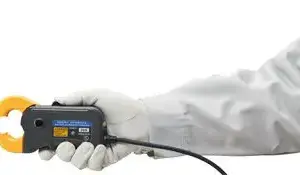

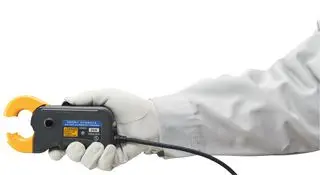

- Thiết kế cho phép thao tác một tay dễ dàng và có cơ chế khóa chắc chắn.
Tính năng của CT6841A
Cảm biến kẹp loại bỏ cần thiết phải ngắt kết nối đường dây
Nhờ thiết kế cảm biến dòng điện kẹp, việc lắp đặt có thể thực hiện mà không cần ngắt đường dây đo. Điều này cho phép đo dòng điện mà không làm gián đoạn hoạt động, đặc biệt hữu ích trong các ứng dụng như kiểm tra EV trên bàn thử nghiệm động cơ và phân tích hệ thống năng lượng mặt trời trong quá trình vận hành.
Kiểm tra hiệu suất nhiên liệu tuân thủ tiêu chuẩn quốc tế WLTP
Dòng Hioki CT6841A, không đòi hỏi việc ngắt kết nối cáp, cho phép đo dòng điện trên các phương tiện đang hoạt động. Khi được sử dụng cùng với bộ phân tích công suất, thiết bị này có khả năng tính toán chính xác dòng điện và công suất trong cả quá trình sạc lẫn xả của hệ thống pin, hỗ trợ việc đo lường hiệu suất nhiên liệu theo chuẩn quốc tế WLTP.
Nhận ra độ chính xác đo lường vô song trong thiết kế kiểu kẹp
Dù cảm biến dòng điện kiểu kẹp thường được ưa chuộng vì tính năng tiện dụng, chúng lại có hạn chế về độ chính xác trong đo lường. Tuy nhiên, CT6841A vượt trội với thiết kế kiểu kẹp mang lại độ chính xác đo lường cao, đặc biệt phù hợp cho việc đo dòng DC chính xác trong các ứng dụng như EV chạy bằng pin và hệ thống năng lượng mặt trời.

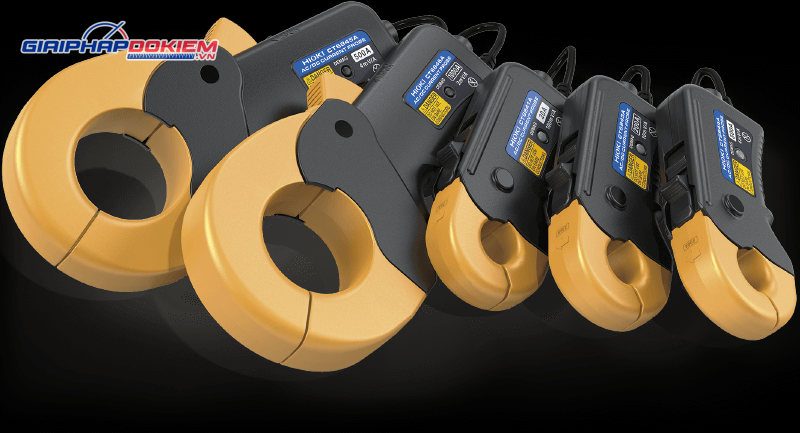

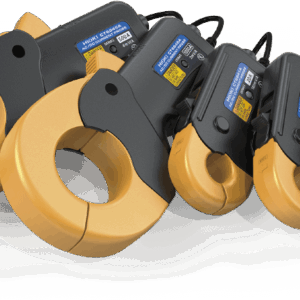

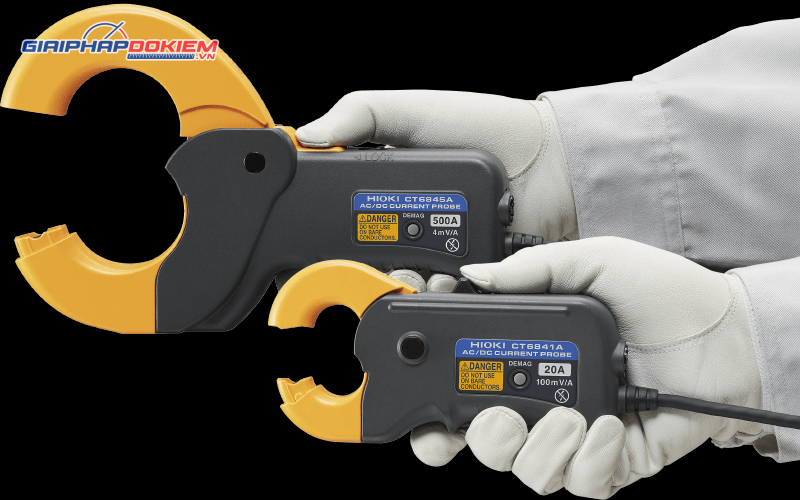

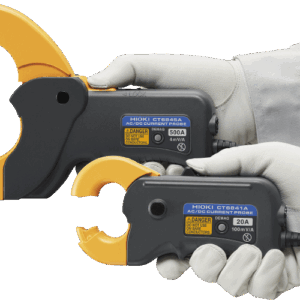

Dòng năm mô hình với định mức dòng điện tối đa là 1000 A
Dưới đây là thông số kỹ thuật cho từng loại cảm biến dòng điện:
- CT6841A: Dòng điện định mức lên đến 20 A, dải tần số từ DC đến 2 MHz, và đường kính dây dẫn đo được lên đến φ20 mm.
- CT6843A: Dòng điện định mức lên đến 200 A, dải tần số từ DC đến 700 kHz, và đường kính dây dẫn đo được lên đến φ20 mm.
- CT6844A: Dòng điện định mức lên đến 500 A, dải tần số từ DC đến 500 kHz, và đường kính dây dẫn đo được lên đến φ20 mm.
- CT6845A: Dòng điện định mức lên đến 500 A, dải tần số từ DC đến 200 kHz, và đường kính dây dẫn đo được lên đến φ50 mm.
- CT6846A: Dòng điện định mức lên đến 1000 A, dải tần số từ DC đến 100 kHz, và đường kính dây dẫn đo được lên đến φ50 mm.
Đo lường dòng điện chính xác được thực hiện trong khoảng nhiệt độ rộng từ -40°C đến 85°C.
Đối với việc quản lý dòng điện DC, tính năng chống biến đổi nhiệt độ của cảm biến dòng điện thường gặp khó khăn. Tuy nhiên, Hioki CT6841A áp dụng công nghệ phát hiện cổng thông lượng, không giống như phương pháp Hall truyền thống, đem lại khả năng ổn định cao trước sự thay đổi của nhiệt độ. Điều này cho phép thiết bị đo lường dòng điện một cách chính xác trong đa dạng điều kiện thử nghiệm.
Tương thích với chức năng hiệu chỉnh pha tự động của Power Analyzer PW8001
Dòng Hioki CT6841A tương thích hoàn hảo với tính năng tự động hiệu chỉnh pha của Bộ phân tích công suất PW8001, cho phép hiệu chỉnh pha của cảm biến dòng điện một cách tự động chỉ bằng cách kết nối.
Tính năng này cung cấp cấu hình tự động cho các giá trị hiệu chỉnh pha, quy trình trước đây yêu cầu thực hiện bằng tay, giảm thiểu sai sót trong cài đặt và hỗ trợ việc đo lường công suất một cách chính xác. Điều này được thực hiện nhờ vào khả năng của bộ phân tích công suất trong việc hiệu chỉnh pha, giúp đảm bảo độ chính xác cao trong đo công suất.

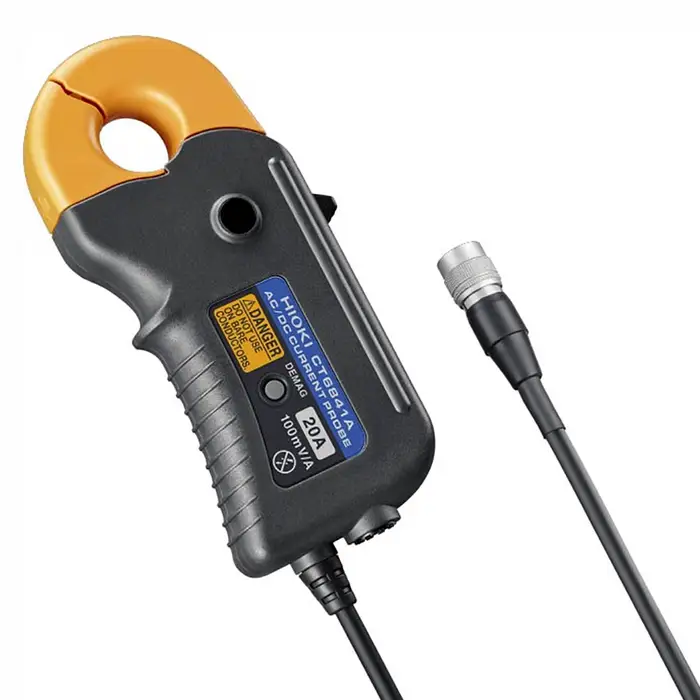

Đặc tính kỹ thuật cơ bản của đầu đo Hioki CT6841A
Dòng điện định mức | 20 A AC / DC |
---|---|
Băng thông tần số | DC đến 2 MHz |
Đường kính của dây dẫn có thể đo được | Tối đa φ 20 mm (0,79 in.) |
Tối đa đầu vào cho phép | ± 60 A đỉnh (Trong vòng 20 ms trong môi trường 40 ° C / 104 ° F trở xuống) |
Điện áp đầu ra | 100 mV / A |
Điện trở đầu ra | 50 Ω ± 10 Ω |
Độ chính xác (biên độ) ± (% đọc +% toàn thang đo) | DC: 0,2% + 0,05% DC <f ≤ 100 Hz: 0,2% + 0,01% |
Tuyến tính | ± 20 ppm điển hình |
Tỷ lệ từ chối điện áp chế độ chung (CMRR) | DC đến 1 kHz : 140 dB trở lên 1 kHz đến 10 kHz : 125 dB trở lên 10 kHz đến 100 kHz : 100 dB trở lên 100 kHz đến 1 MHz : 80 dB hoặc lớn hơn (ảnh hưởng đến điện áp đầu ra và điện áp chế độ chung) |
Hiệu chỉnh pha tự động | Tự động thực hiện hiệu chỉnh pha khi kết nối PW8001 |
Nhiệt độ hoạt động, độ ẩm | -40 ° C đến 85 ° C (-40 ° F đến 185 ° F), 80% RH trở xuống |
Chịu được điện áp | AC 4260 V |
Nguồn | Nguồn được bổ sung thông qua Bộ phân tích nguồn PW8001, PW6001, PW3390, Bộ cảm biến CT9556, CT9555, CT9557 hoặc UNIT DÒNG ĐIỆN 3CH U8977 |
Tối đa công suất định mức | 5 VA trở xuống (Khi đo 20 A / 55 Hz với nguồn điện ± 12 V) |
Kích thước và khối lượng | Khoảng 153 mm W × 67 mm H × 25 mm D (xấp xỉ 6,02 inch. W × 2,64 inch. H × 0,98 inch. D), 370 g (13,1 oz.) |
Độ dài dây cáp | Khoảng 3 m (9,84 ft.) |
Phụ kiện | Dải đánh dấu × 6, Hộp đựng, Hướng dẫn sử dụng |
