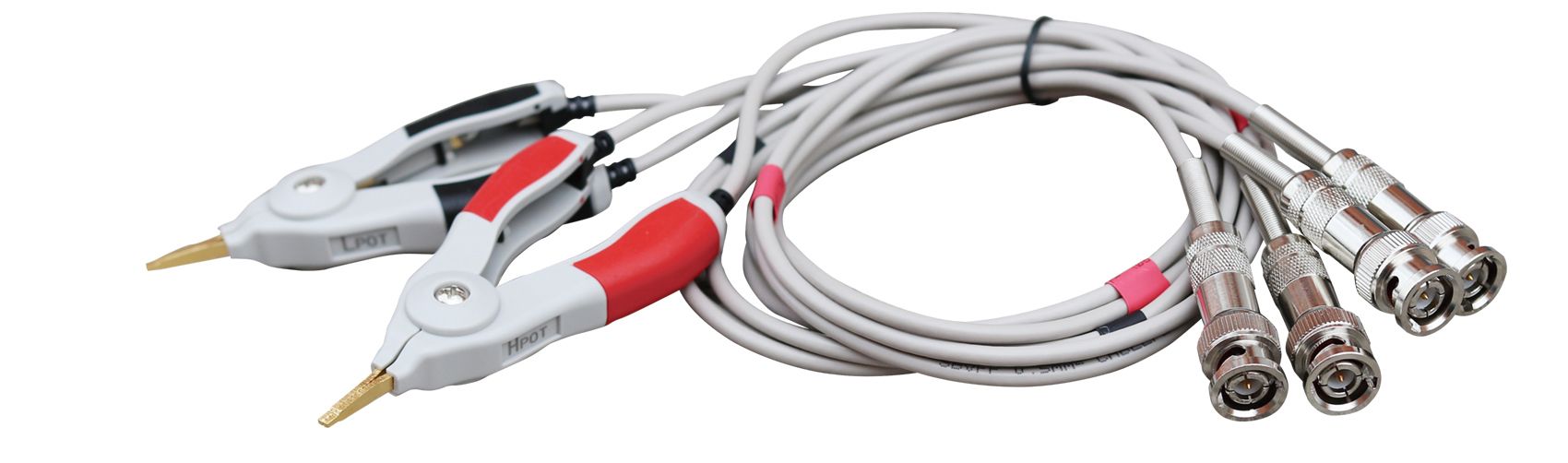

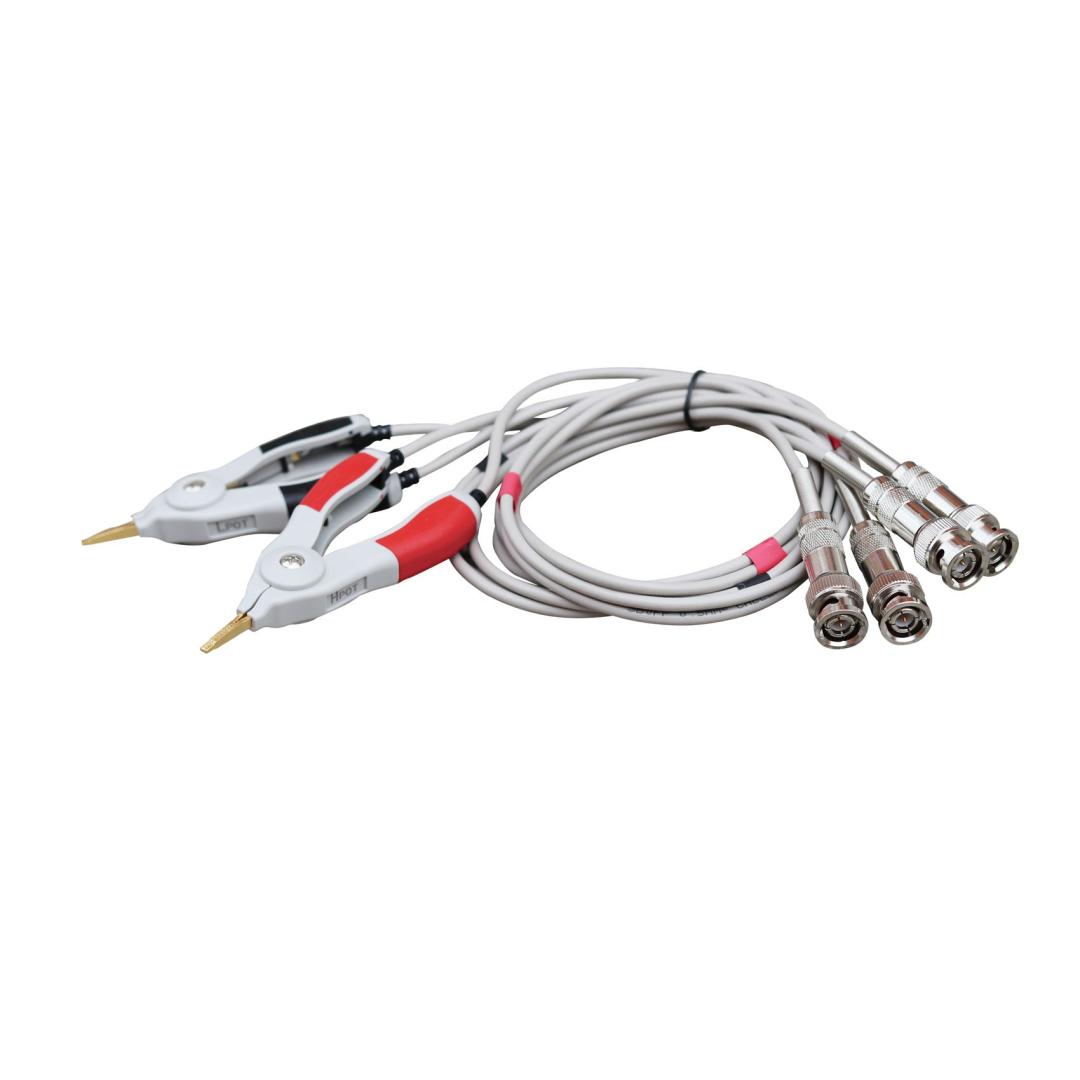

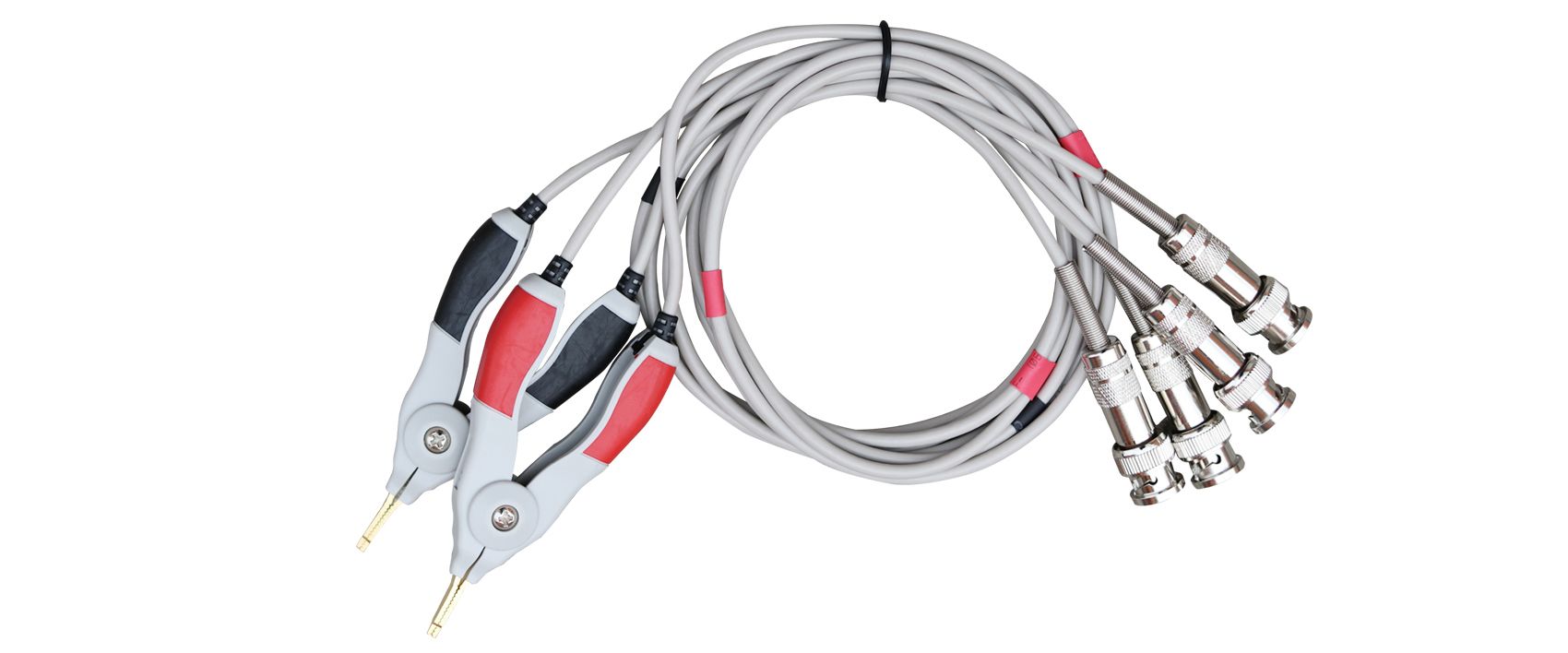

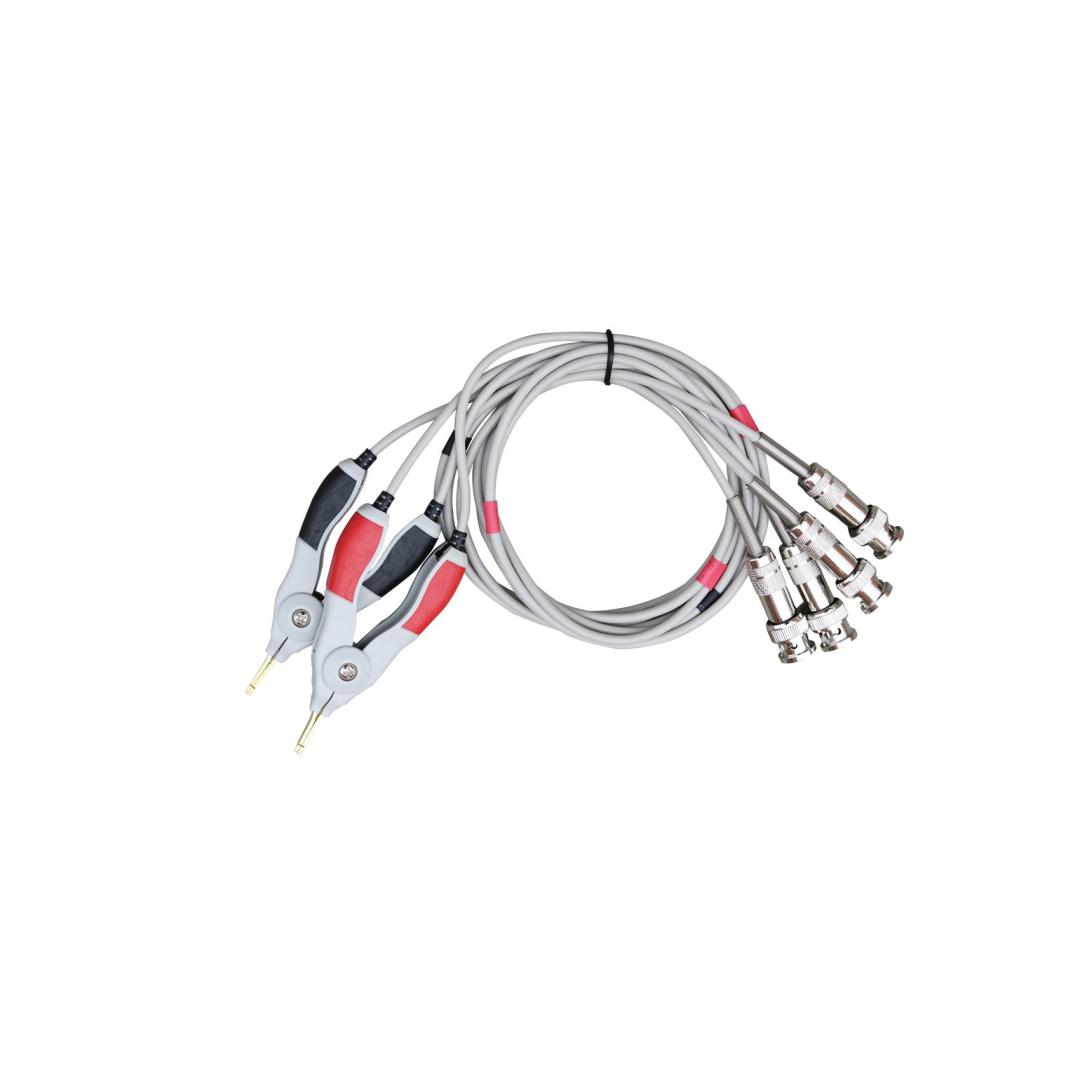

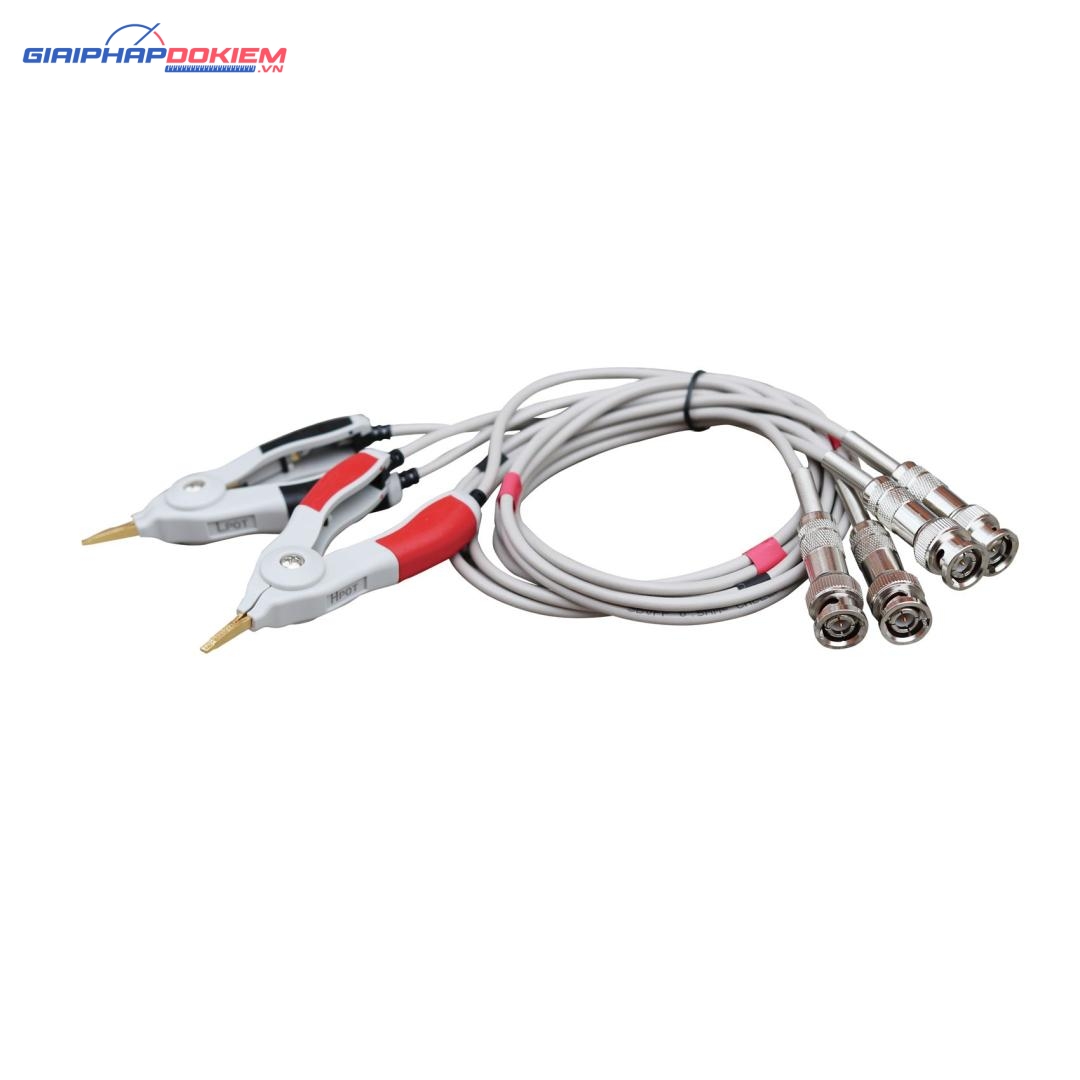

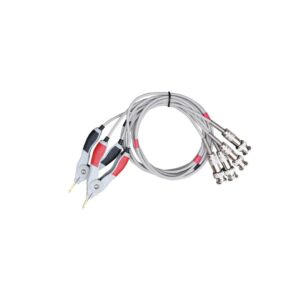

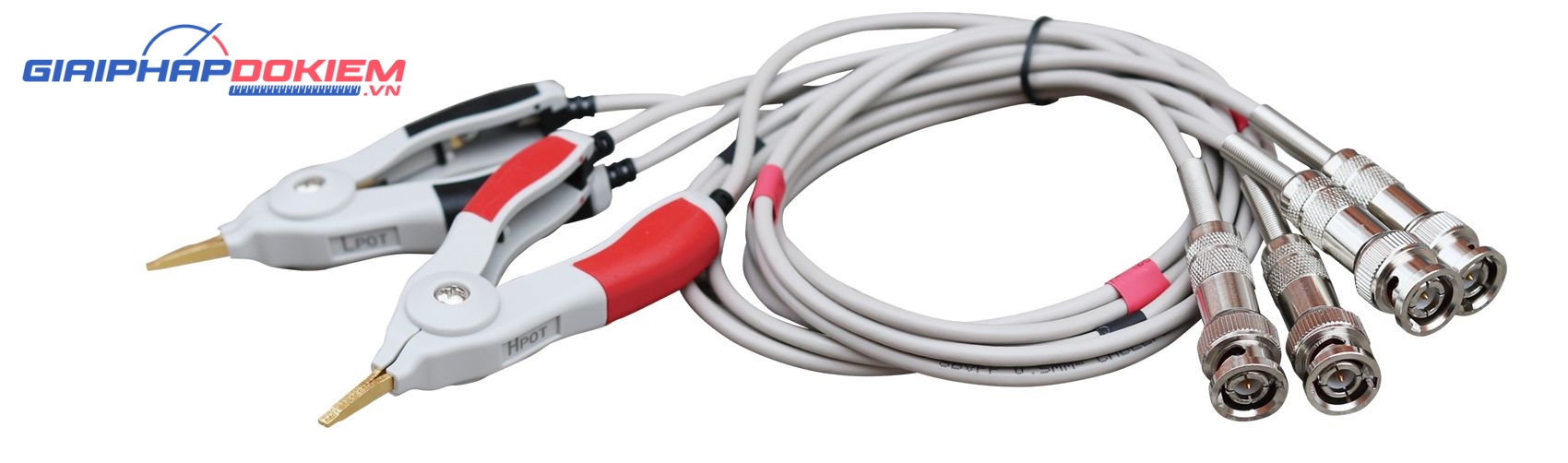

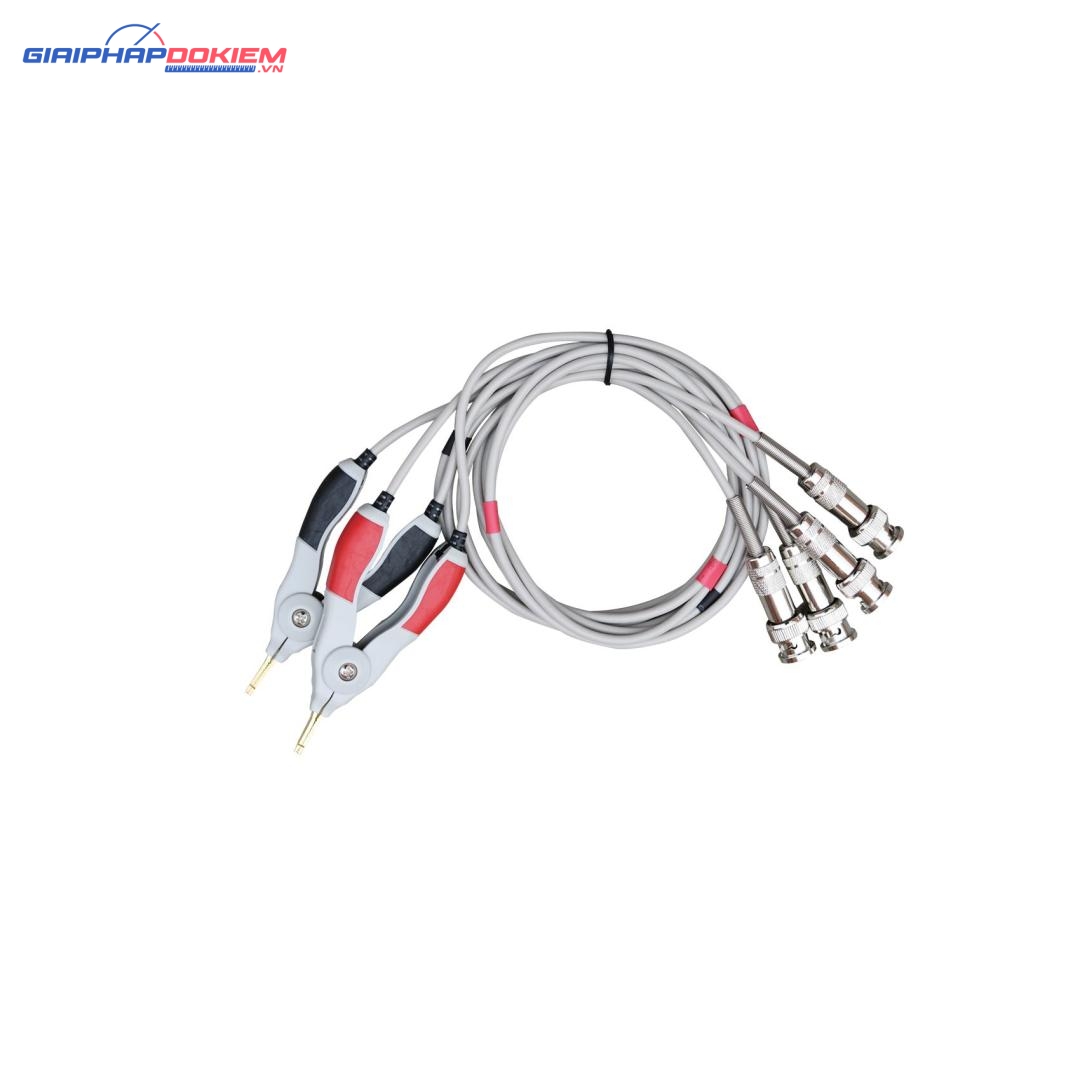

Dây kẹp Kelvin cho máy đo LCR TongHui TH26004S-1

Dây kẹp Kelvin cho máy đo LCR TongHui TH26004S-1

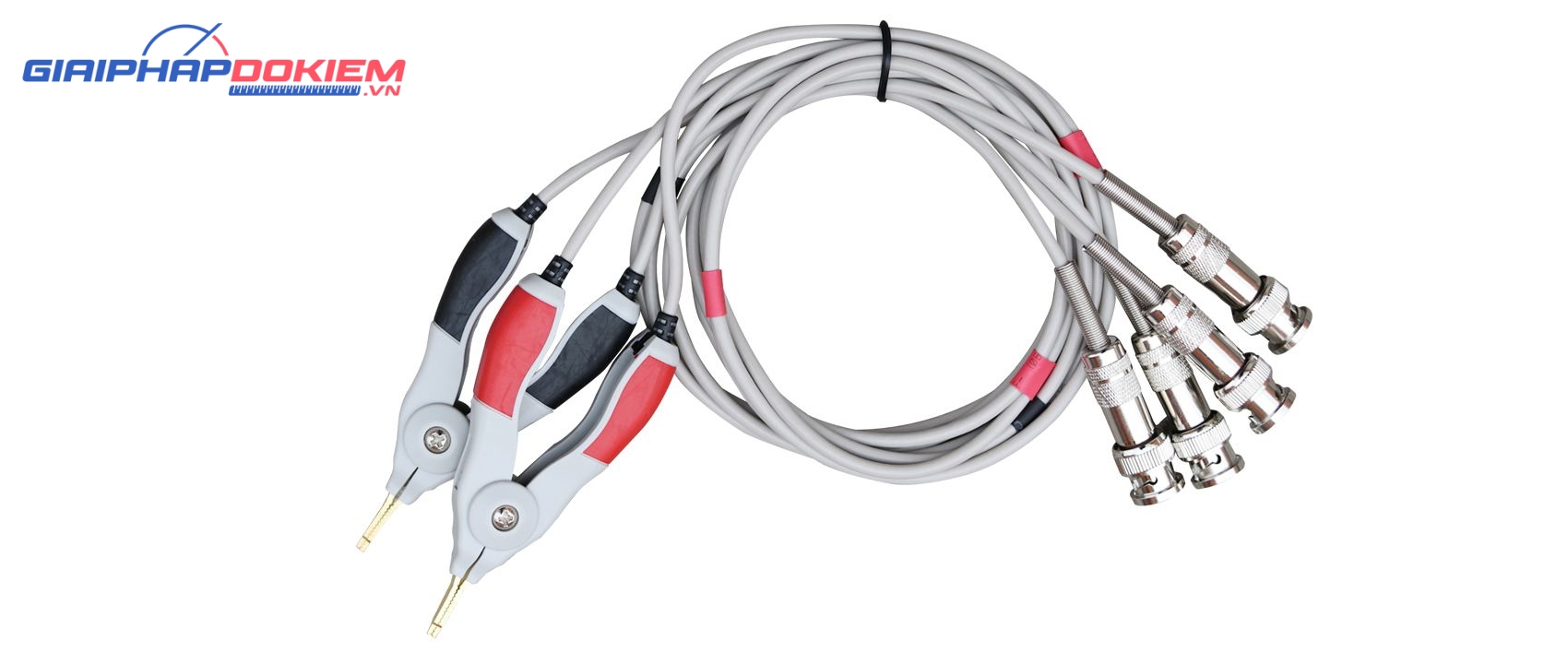

Dây kẹp Kelvin là loại dây đo chuyên dụng cho các loại máy đo LCR, với hai đầu kẹp và dây dẫn chắc chắn dây đo LCR của TongHui này là loại linh kiện chất lượng nên mua nếu que đo theo máy bị hỏng hoặc cần một dây đo tốt hơn

Đặc điểm cấu tạo

• Cấu trúc 4 đầu dây (Kelvin): Gồm 2 cặp dây riêng biệt (Drive và Sense). Dòng điện chạy qua một cặp dây và điện áp được đo qua cặp dây kia, giúp máy đo đọc được giá trị thực tế của linh kiện mà không bị ảnh hưởng bởi sụt áp trên dây đo.

• Đầu kẹp mạ vàng: Hai đầu kẹp được mạ vàng chất lượng cao để chống oxy hóa, giảm điện trở tiếp xúc và đảm bảo độ ổn định của tín hiệu trong thời gian dài.

• Cáp bọc giáp (Shielded Cable): Dây dẫn được bọc lớp giáp chống nhiễu để hạn chế ảnh hưởng từ trường bên ngoài, đặc biệt quan trọng khi đo ở tần số cao.

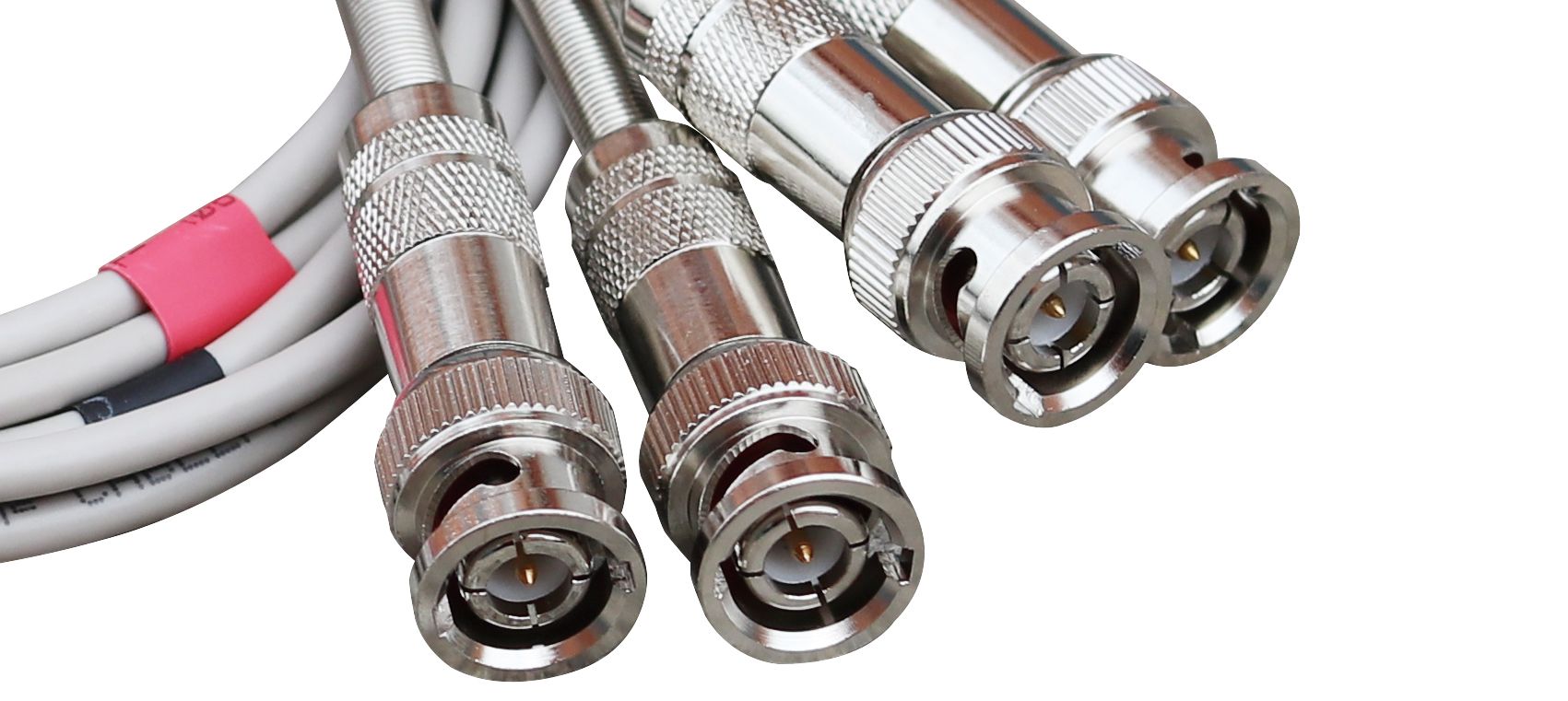

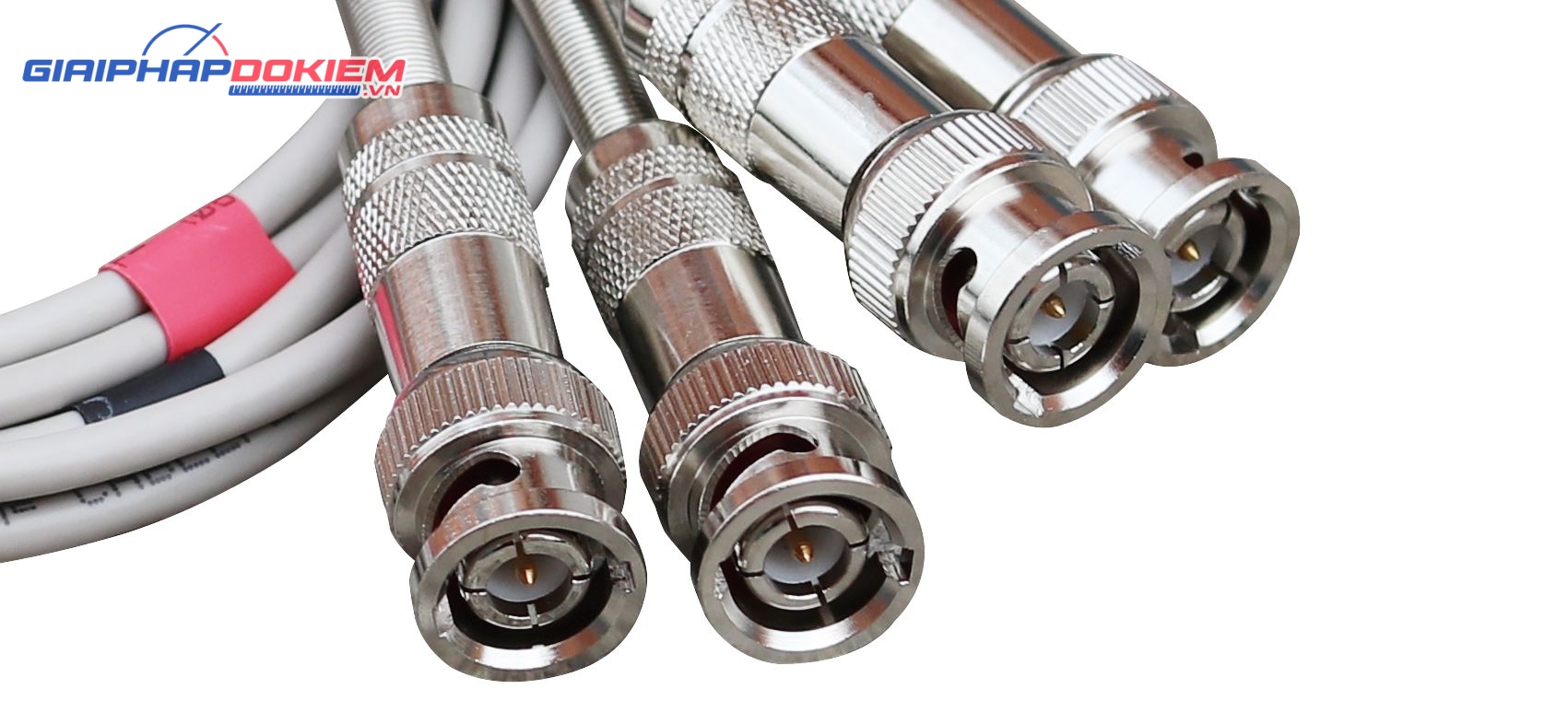

• Đầu kết nối chuẩn BNC: Gồm 4 đầu cắm BNC phù hợp với hầu hết các máy đo LCR để bàn hiện nay của TongHui và các hãng khác có cùng chuẩn kết nối.

Thông số kỹ thuật của dây đo Kelvin TH26004S-1

• Dải tần số: DC – 10kHz
• Độ lệch DC tối đa: DC ±42V
• Chiều dài dây dẫn: 0.8m, 1.5m, 2m
• Sử dụng với: các thiết bị đo LCR 4-terminal như TH2828, TH2838 hoặc các thiết bị đến từ thương hiệu khác

Ứng dụng TongHui TH26004S-1:

• Kiểm tra linh kiện thụ động: Đo cuộn cảm (L), tụ điện (C), điện trở (R) trong phòng thí nghiệm hoặc dây chuyền sản xuất.

• Đo điện trở tiếp xúc: Kiểm tra chất lượng của các đầu nối, công tắc hoặc các mối hàn trên bo mạch.

• Đo nội trở pin: Sử dụng trong các ứng dụng đo điện trở nội của các cell pin nhỏ (với máy đo phù hợp).
