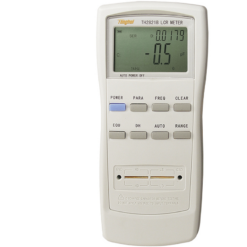

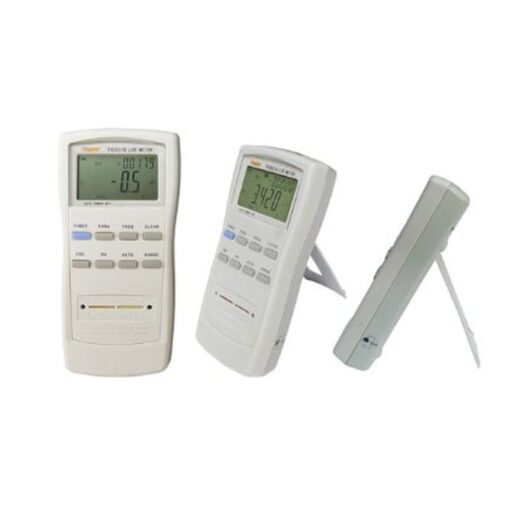

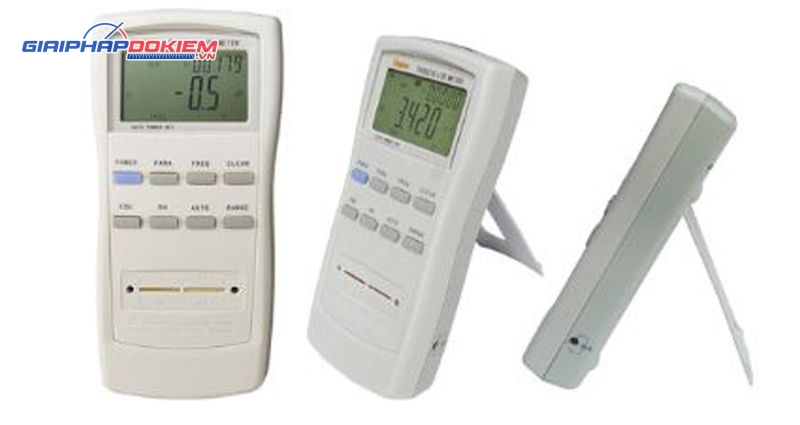

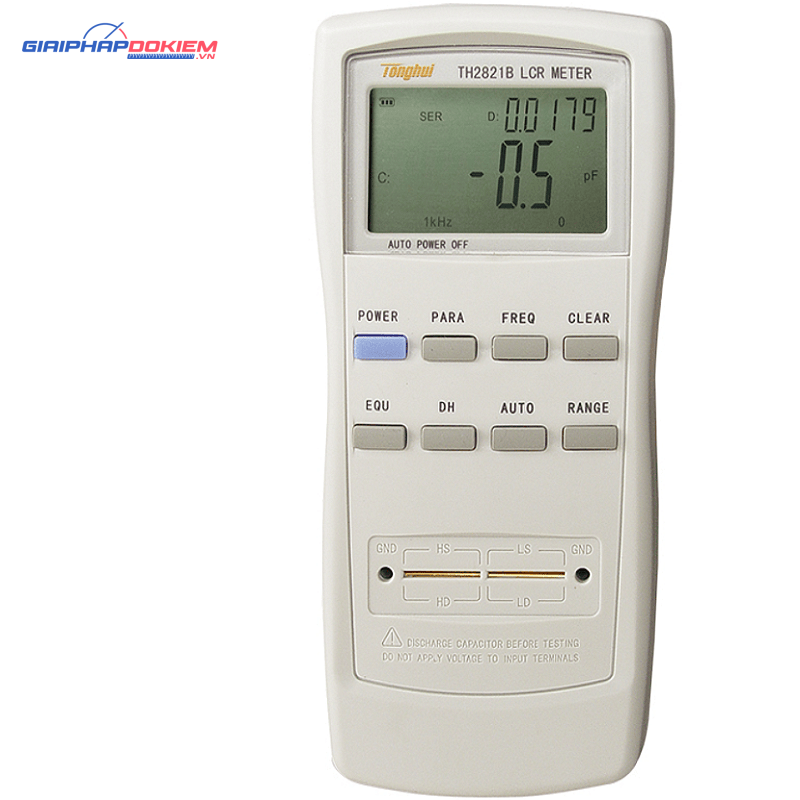

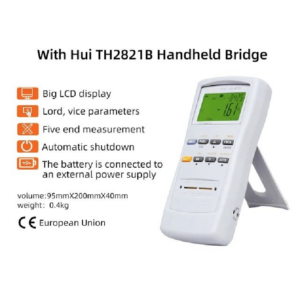

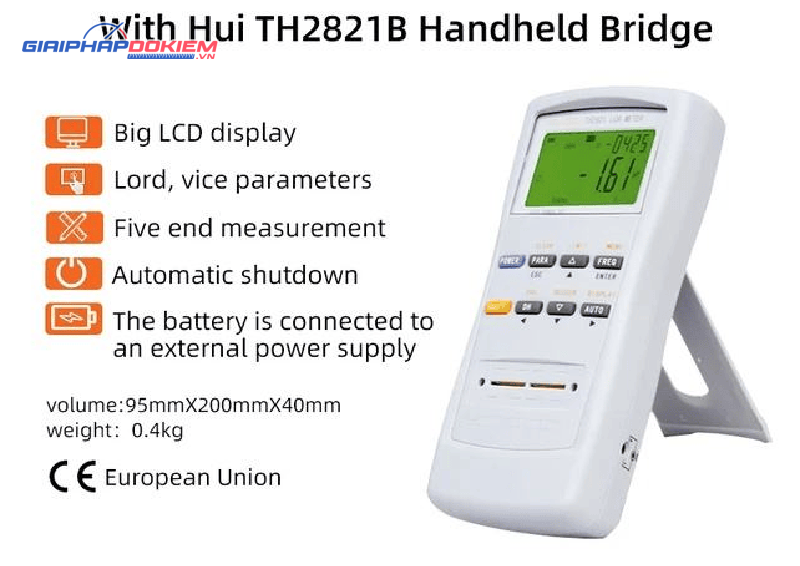

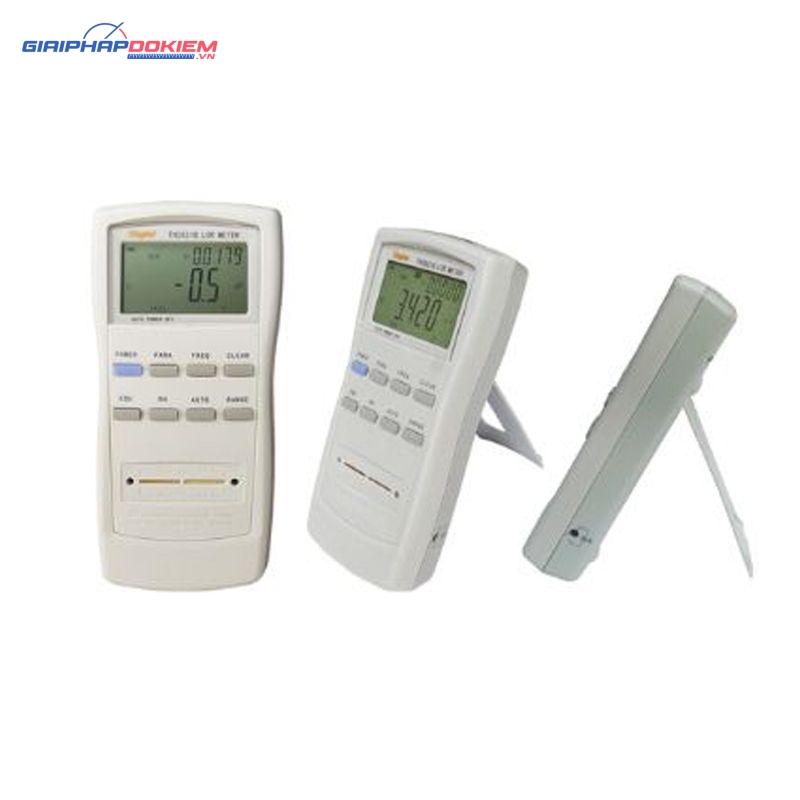

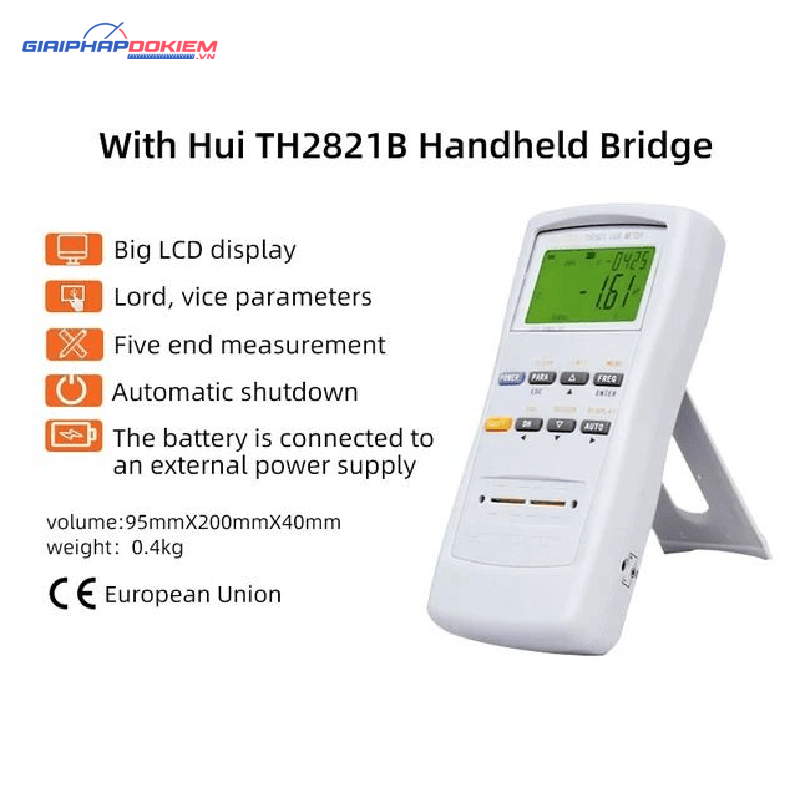

Đồng hồ đo LCR cầm tay TongHui TH2821B

Đồng hồ đo LCR cầm tay TongHui TH2821B

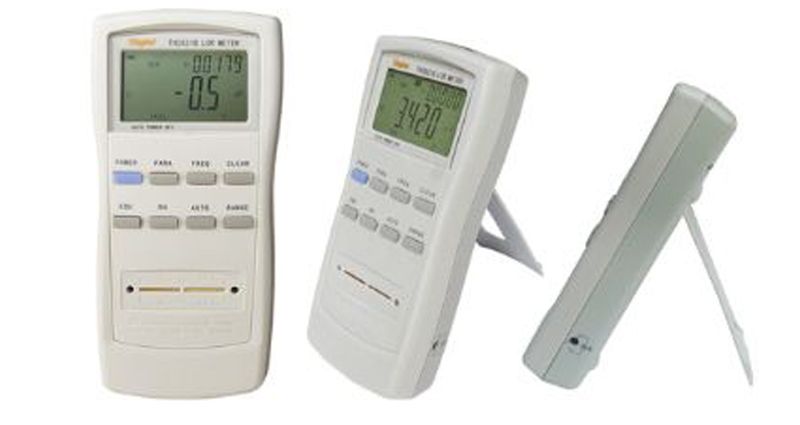

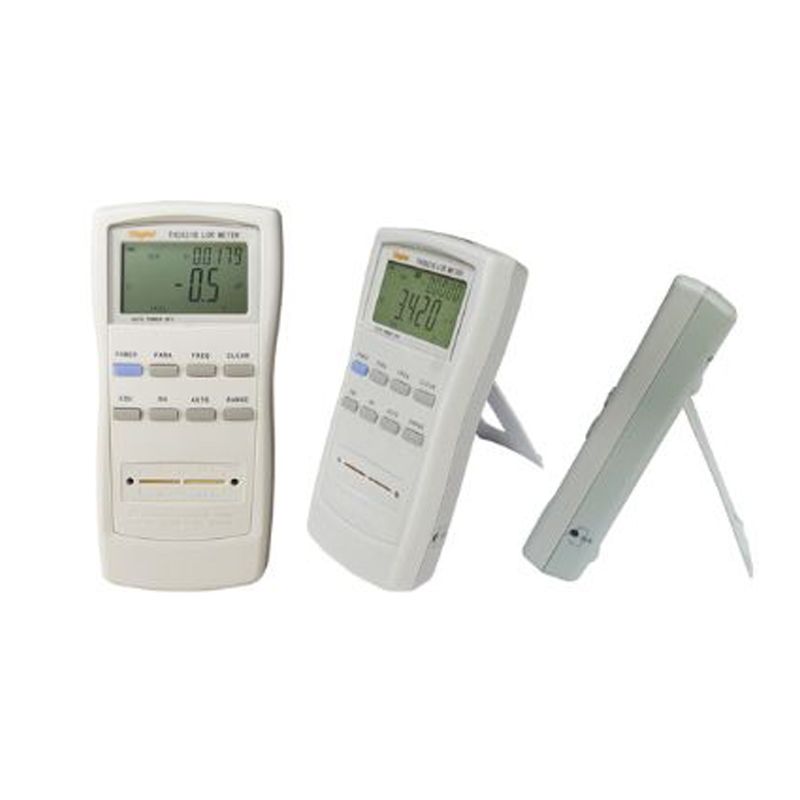

Tonghui TH2821B là máy đo LCR cầm tay kỹ thuật số đầu tiên tại Trung Quốc. Nó có thể đo sáu thông số cơ bản: điện cảm L, điện dung C, điện trở R, trở kháng Z, hệ số tổn hao D và hệ số phẩm chất Q. Đây là phiên bản đơn giản hóa của TH2821A, tần số thấp tới 1KHz, không có chức năng sắp xếp, và có giá thành tiết kiệm. Nhờ phương pháp đo năm cực hoàn chỉnh, nó giải quyết được vấn đề đo chính xác điện trở tương đương nối tiếp và tụ điện tổn hao nhỏ mà các máy đo LCR cầm tay khác không thể giải quyết. Sản phẩm này có thể thay thế hoàn toàn máy đo LCR để bàn tần số thấp thông thường. Do có hai chế độ cấp nguồn bằng pin và nguồn ngoài, nó không chỉ thích hợp cho việc kiểm tra linh kiện trong các trường hợp cố định mà còn có thể mang theo để đáp ứng yêu cầu kiểm tra tại chỗ của nhân viên thu mua và bảo trì.

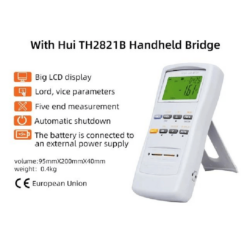

Đặc Điểm Nổi Bật Của Tonghui TH2821B

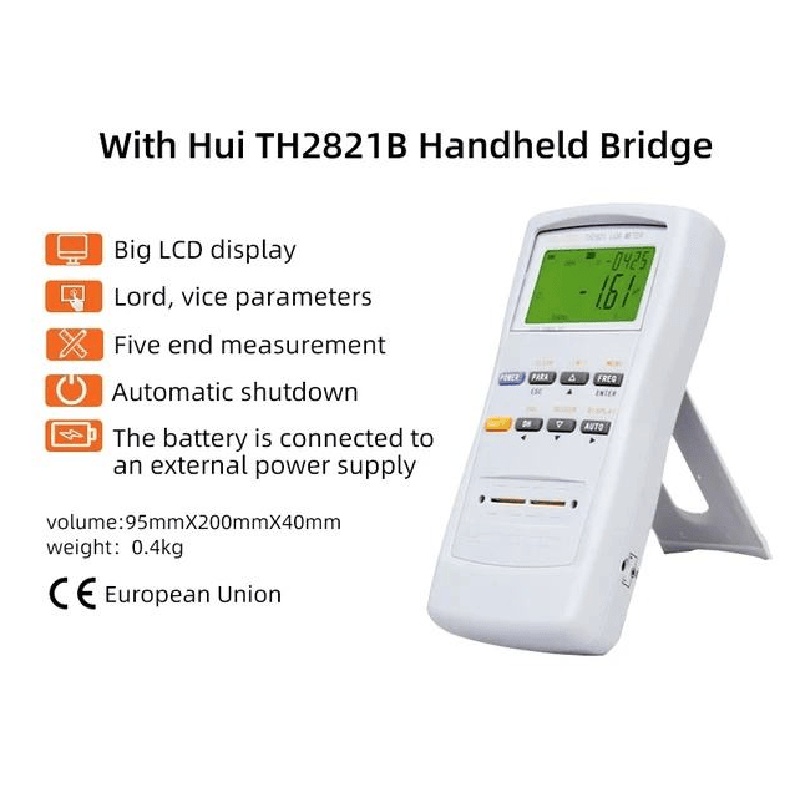

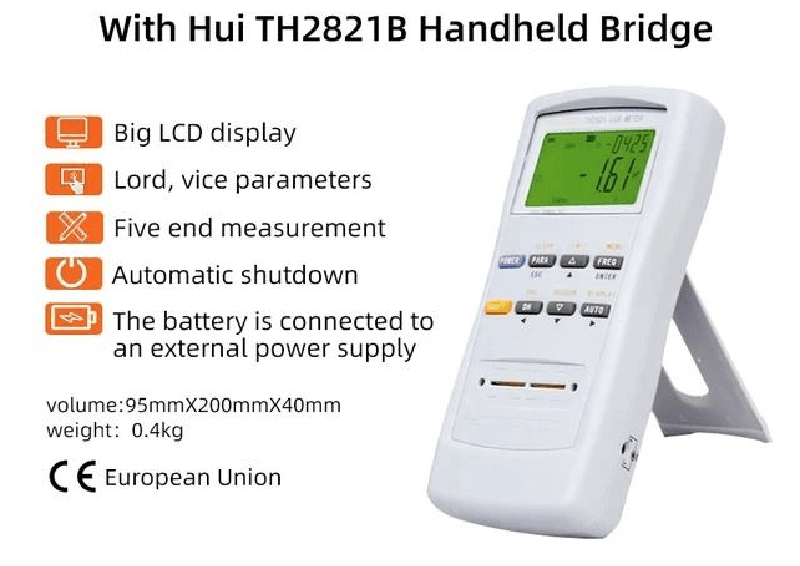

• Thiết kế cầm tay nhỏ gọn: Trọng lượng nhẹ, dễ dàng mang đi hiện trường hoặc sử dụng linh hoạt trong các không gian làm việc hạn chế.

• Độ chính xác cao 0.3%: Đây là con số ấn tượng đối với một thiết bị cầm tay, đảm bảo kết quả đo đáng tin cậy cho các kỹ sư điện tử.

• Tần số đo tối đa 10kHz: Hỗ trợ các điểm tần số phổ biến: 100Hz, 120Hz, 1kHz, 10kHz, đáp ứng tốt nhu cầu kiểm tra tụ điện, cuộn cảm và điện trở thông dụng.

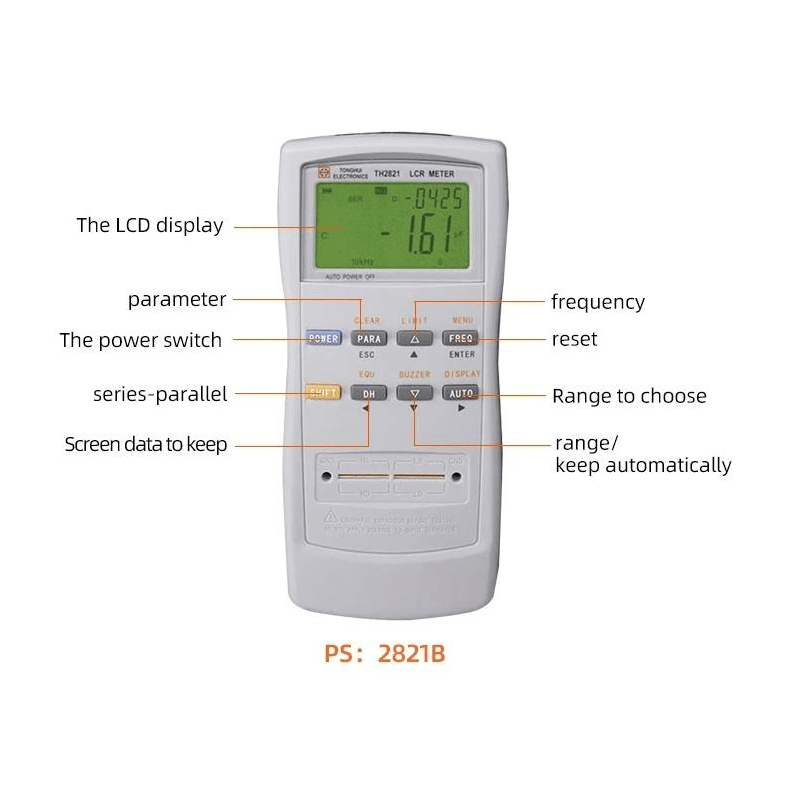

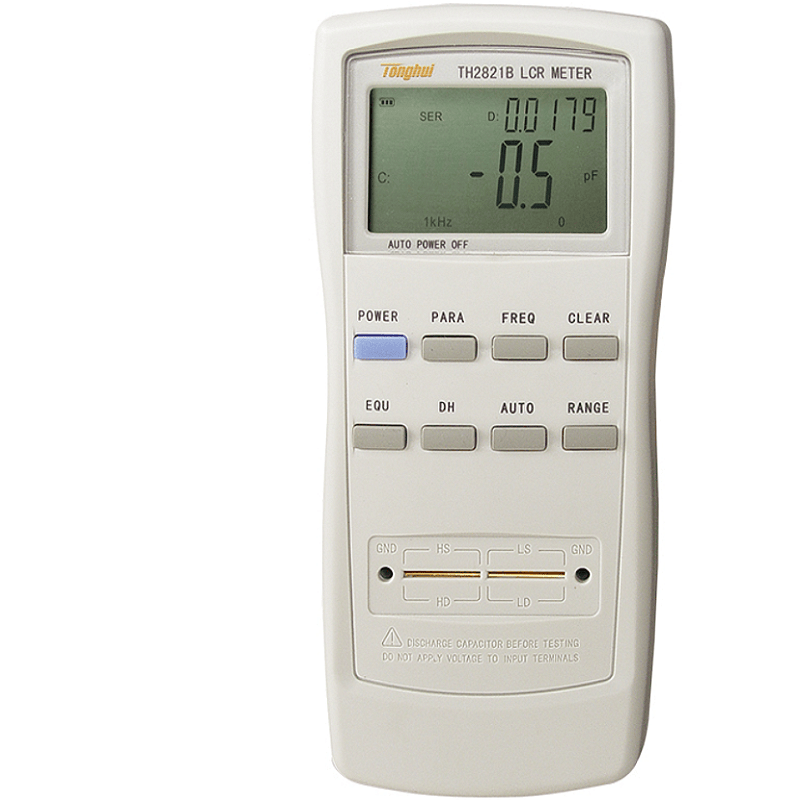

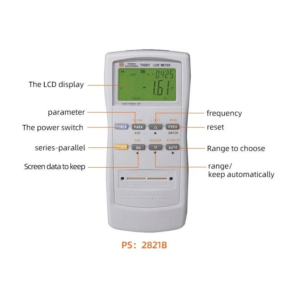

• Màn hình hiển thị kép LCD: Hiển thị đồng thời giá trị chính và giá trị phụ (như D, Q, ESR), giúp việc phân tích đặc tính linh kiện trở nên nhanh chóng hơn.

• Tiêu thụ điện năng thấp: Sử dụng pin 9V hoặc adapter nguồn DC, cho phép máy hoạt động bền bỉ trong thời gian dài.

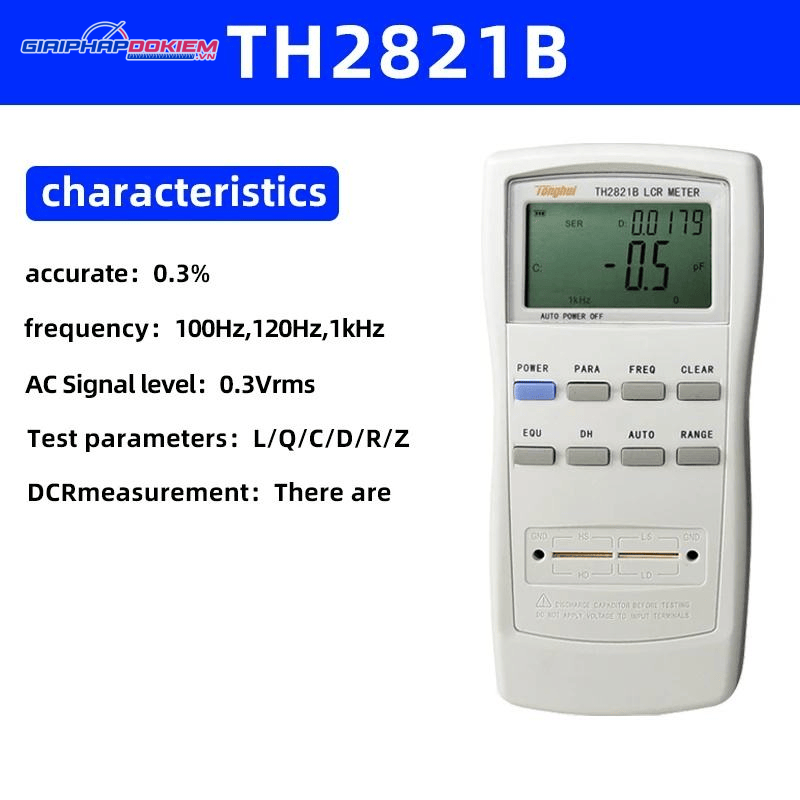

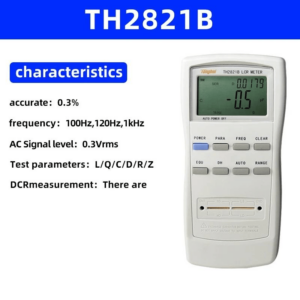

Thông số kỹ thuật của Tonghui TH2821B

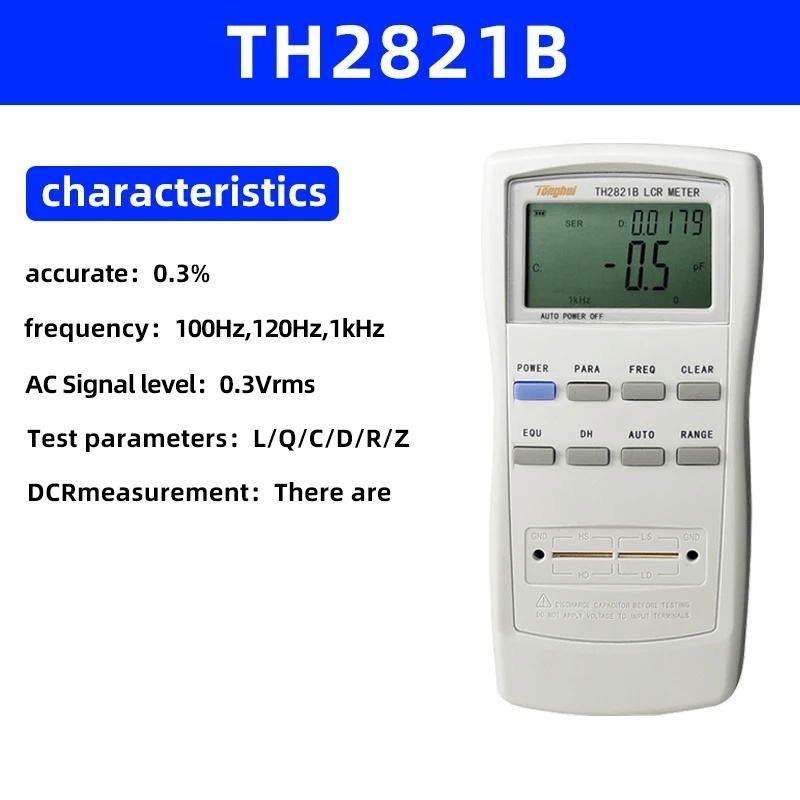

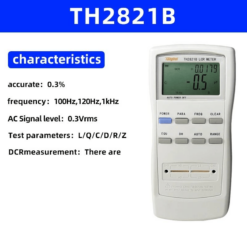

Thông số kiểm tra: L, Q, C, D, R, Z
Tần số kiểm tra: 100Hz, 120Hz, 1kHz
Mức điện: 0,3Vrms
Dòng điện cơ bản: 0,30%
Dải kiểm tra
+ Chiều dài: 1uH — 9999 H
0,1uH —999,9H
0,01uH —99,99H
+ C: 1pF — 9999uF
0,1pF — 999,9uF
0,01pF — 99,99uF
+ R,Z: 0,0001Ω — 99,99 MΩ
+ Q: 0,0001 — 9999
+ Đ: 0,0001 — 9,999
+ Δ%: -9999%— 9999%
Tốc độ kiểm tra: 3 lần/giây
Mạch Tương Đương: Nối Tiếp, Song Song
Chế độ dải: Tự động, Giữ
Hiệu chuẩn: Hở mạch, Ngắn mạch, Xóa tần số quét
Thiết bị đầu cuối kiểm tra: 5 thiết bị đầu cuối
Chế độ hiển thị: Đọc trực tiếp
Chức năng so sánh: Không khả dụng
