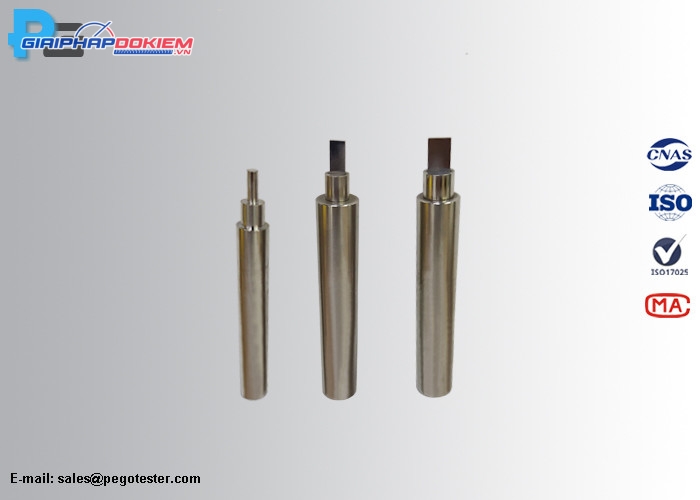

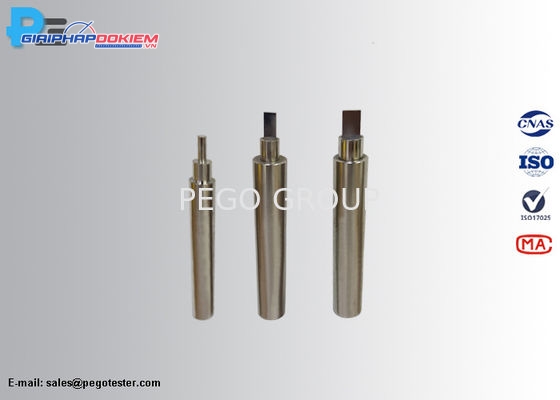

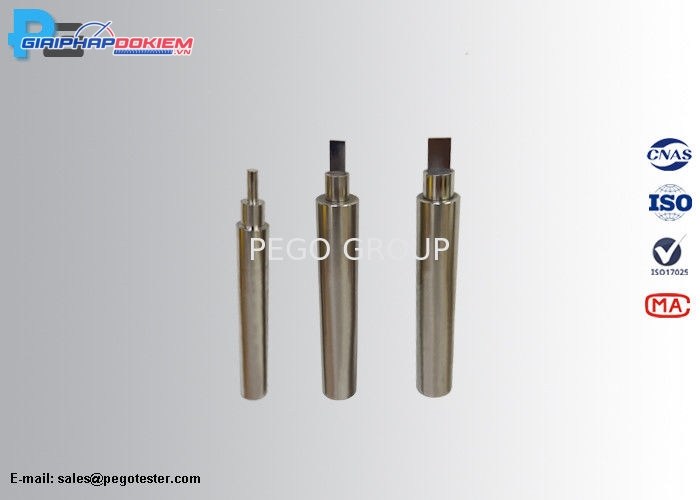

Dưỡng đo độ sâu không tiếp xúc kiểm tra lỗ ổ cắm AS/NZS3112 Figure 3.1

Dưỡng đo độ sâu không tiếp xúc kiểm tra lỗ ổ cắm AS/NZS3112 Figure 3.1 (Non-Contact Depth Gauges)

1. Giới thiệu sản phẩm

Bộ dưỡng đo độ sâu không tiếp xúc (Non-Contact Depth Gauges) được thiết kế và chế tạo đáp ứng nghiêm ngặt theo tiêu chuẩn AS/NZS 3112 Hình 3.1 (a), (b), (c) và Điều khoản 3.3.4 (Clause 3.3.4), phục vụ cho phép thử nghiệm độ sâu tiếp xúc của các lỗ cắm chân dẹt (flat pins) và chân tròn (round pins).

• Dưỡng đo theo Hình 3.1 (a) và (b): Sử dụng để kiểm tra độ sâu không tiếp xúc đối với các ổ cắm chân dẹt loại 10A, 15A và 20A.
• Dưỡng đo theo Hình 3.1 (c): Sử dụng để kiểm tra độ sâu không tiếp xúc đối với các ổ cắm chân tròn.

Nguyên lý thử nghiệm: Khi dưỡng thử nghiệm được đưa vào các lỗ tiếp xúc mang điện của ổ cắm theo bất kỳ cách nào có thể mà không dùng lực quá mức, thiết bị phải đảm bảo tuyệt đối không thể chạm tới các bộ phận mang điện (live parts).

2. Thông số kỹ thuật (Specification)

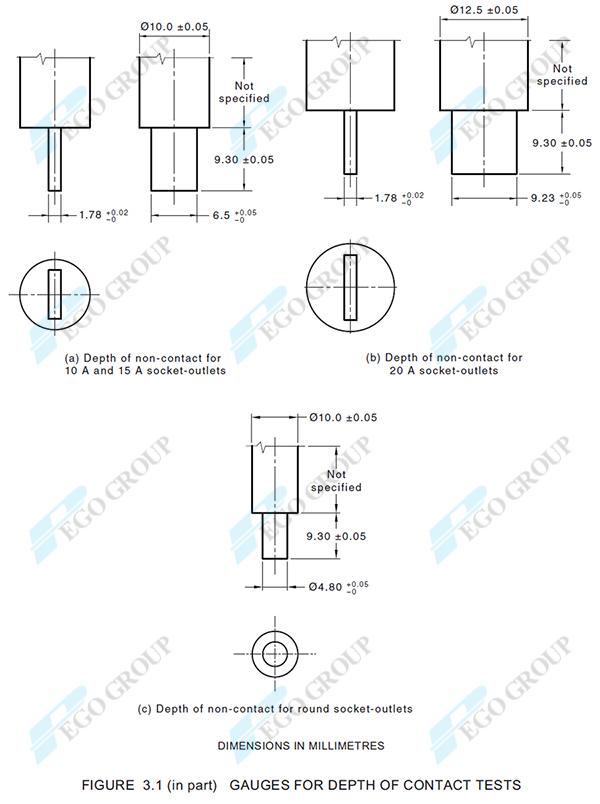

Hình ảnh bản vẽ kỹ thuật AS/NZS 3112 Figure 3.1 (a) (b) (c)
