Góc thử nghiệm độ tăng nhiệt tam diện tiêu chuẩn IEC60335-1

Góc thử nghiệm độ tăng nhiệt tam diện tiêu chuẩn IEC60335-1

1. Giới thiệu chung

Góc thử nghiệm màu đen (Black Test Corner) được thiết kế tuân thủ nghiêm ngặt theo tiêu chuẩn IEC60335-1 Điều 11 “Phát nhiệt” (Heating). Thiết bị được ứng dụng nhằm tạo môi trường và điều kiện tiêu chuẩn cho các thử nghiệm đo độ tăng nhiệt của thiết bị điện gia dụng và các thiết bị tương tự.

Thiết bị được sử dụng để đo nhiệt lượng bức xạ tỏa ra từ các thiết bị khác nhau trong quá trình thử nghiệm phát nhiệt và vận hành bất thường, từ đó xác định mức độ đáp ứng các tiêu chuẩn an toàn kỹ thuật dựa trên dữ liệu nhiệt độ ghi nhận được trong suốt quá trình vận hành thiết bị thử nghiệm.

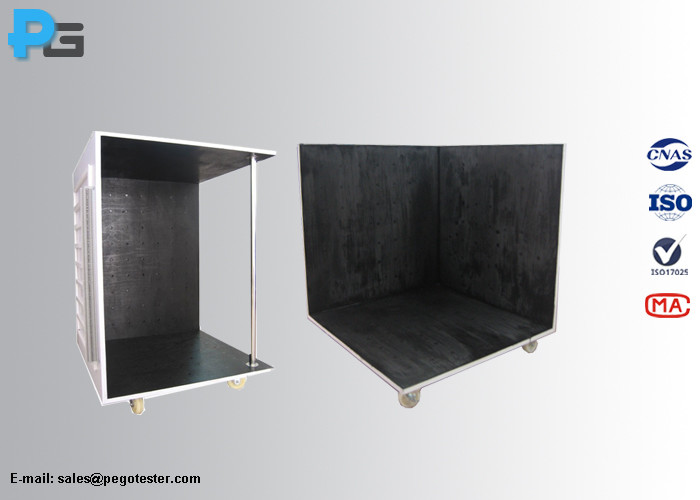

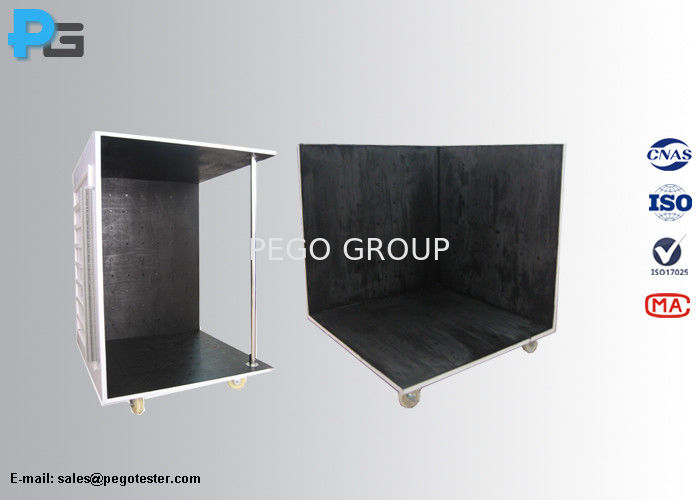

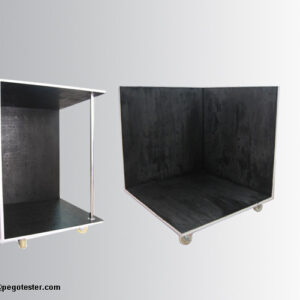

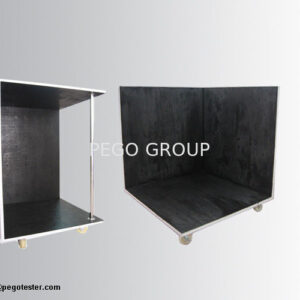

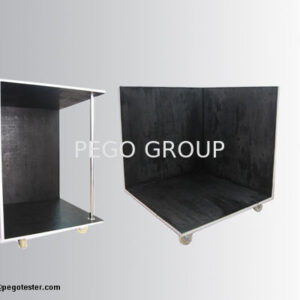

Góc thử nghiệm phát nhiệt có cấu trúc dạng tam diện (trihedral) hoặc tứ diện (tetrahedron), được gia công từ ván ép sơn đen mờ (black painting plywood), bề mặt bố trí ma trận lỗ định vị cách nhau mỗi 100 mm giúp lắp đặt và cố định các đầu dò nhiệt ngẫu (thermocouple) một cách dễ dàng và chính xác.

Kích thước tổng thể của thiết bị: đế 1000mm x 1000mm, chiều cao 1000mm, bao gồm hai tấm vách bên, một tấm đáy và một tấm đỉnh có thể tháo rời. Tấm đáy được gắn trên khung kết cấu có bánh xe chịu lực, cho phép di chuyển linh hoạt trong phòng thử nghiệm.

Hệ thống cảm biến sử dụng nhiệt ngẫu loại K (type K) dạng uốn cong đường kính Ø0.3mm, gắn trên khối cầu đấu (terminal block). Đầu đo của nhiệt ngẫu được gắn đĩa đồng đường kính Ø15 mm và độ dày 1 mm. Số lượng nhiệt ngẫu có thể tùy chỉnh linh hoạt theo nhu cầu thực tế của khách hàng.

2. Thông số kỹ thuật chi tiết

Hướng dẫn bố trí vị trí thiết bị trong góc thử nghiệm

Đối với thiết bị phát nhiệt và thiết bị kết hợp:

• Thiết bị thông thường đặt trên sàn hoặc trên bàn khi sử dụng: Đặt trực tiếp trên sàn của góc thử và càng gần các vách tường càng tốt.
• Thiết bị thông thường cố định trên tường: Cố định vào một trong các vách tường, đặt càng gần vách tường còn lại và sàn hoặc trần càng tốt, có tính đến hướng dẫn sử dụng của thiết bị.
• Thiết bị thông thường gắn trần: Cố định lên tấm trần, đặt càng gần các vách tường càng tốt theo đúng hướng dẫn sử dụng.

Đối với thiết bị vận hành bằng động cơ:

• Thiết bị thông thường đặt trên sàn hoặc trên bàn: Đặt trên giá đỡ nằm ngang.
• Thiết bị thông thường gắn tường: Gắn cố định trên giá đỡ thẳng đứng.
• Thiết bị thông thường gắn trần: Cố định vào mặt dưới của giá đỡ nằm ngang.

Yêu cầu kỹ thuật đối với góc thử nghiệm:

Góc thử nghiệm, giá đỡ và kết cấu lắp đặt thiết bị âm tường phải được làm bằng ván ép có độ dày khoảng 20mm và phủ sơn đen mờ. Các cặp nhiệt ngẫu dùng để xác định độ tăng nhiệt bề mặt của vách tường, trần và sàn của góc thử nghiệm phải được gắn vào mặt sau của các đĩa nhỏ màu đen (làm bằng đồng hoặc đồng thau) có đường kính 15mm và dày 1mm. Mặt trước của đĩa kim loại phải phẳng và bằng mặt với bề mặt của tấm ván.
