Hệ thống thử nghiệm miễn nhiễm xung sét EN61000-4-5 dạng sóng điện áp 1.2/50us

Hệ thống thử nghiệm miễn nhiễm xung sét EN61000-4-5 dạng sóng điện áp 1.2/50us

1. Tiêu chuẩn áp dụng của hệ thống xung sét (Lighting Surge System)

Thiết bị đáp ứng đầy đủ các tiêu chuẩn quốc tế và ngành:

• IEC/EN61000-4-5
• IEC/EN61850-3
• ITU-T K.12, ITU-T K.20, ITU-T K.45
• UL1449
• GB/T17626.5

2. Giới thiệu tổng quan hệ thống thử nghiệm xung sét

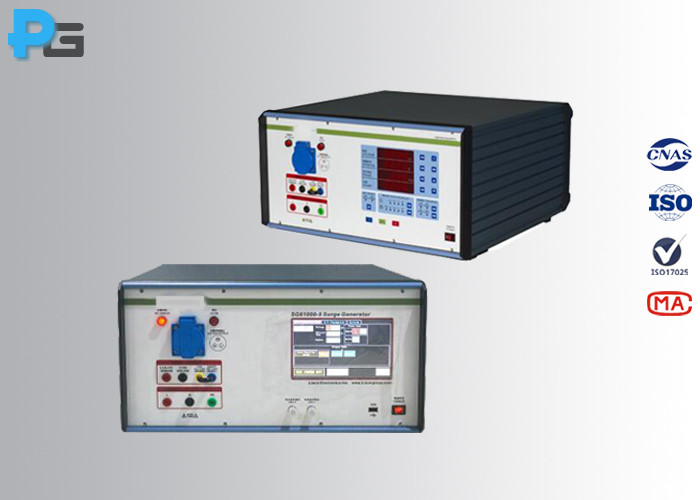

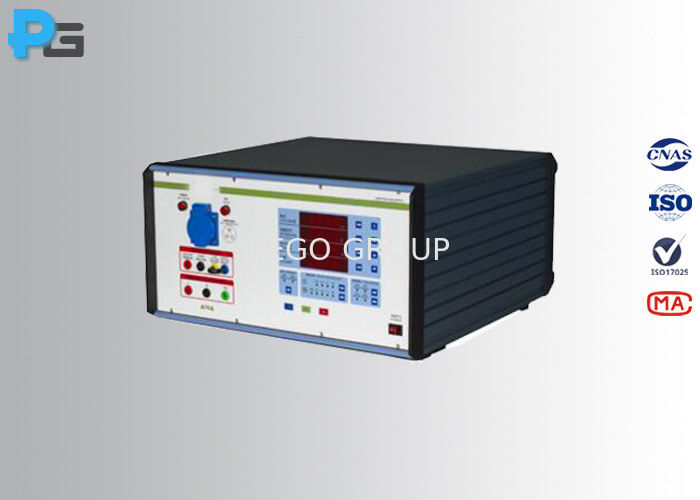

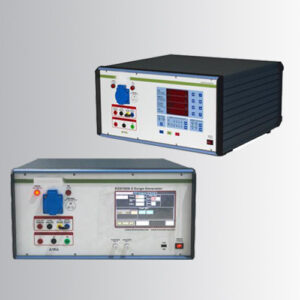

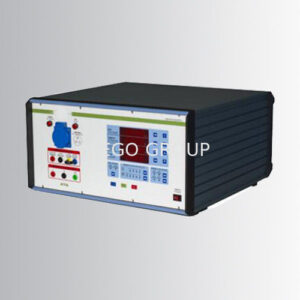

Hệ thống thử nghiệm xung sét LSG-6K10 bao gồm: bộ tạo xung sét 1.2/50μs, mạng ghép/tách mạng (CDN) 1 pha, bộ suy giảm dạng sóng điện áp, bộ suy giảm dạng sóng dòng điện, thiết bị kiểm tra đỉnh sóng điện áp (hoặc đỉnh sóng điện áp dư), thiết bị kiểm tra đỉnh sóng dòng điện, cùng thiết bị đo dòng điện và điện áp hoạt động của mẫu thử (EUT).

Hệ thống thử nghiệm xung sét LSG-6K10 tuân thủ nghiêm ngặt tiêu chuẩn IEC61000-4-5 và GB/T17626.5. Đây là thiết bị chuyên dụng dùng để kiểm tra khả năng chống xung sét (chống sét lan truyền) cho các sản phẩm điện – điện tử trong các thiết bị đo lường và điều khiển quy trình công nghiệp. Thiết bị tích hợp sẵn mạng ghép/tách mạng (Coupling/Decoupling Network – CDN), cho phép thực hiện thử nghiệm miễn nhiễm xung sét trực tiếp trên đường dây nguồn.

3. Đặc điểm và tính năng nổi bật

• Màn hình cảm ứng LCD 7 inch đa chức năng, dễ dàng vận hành và cập nhật phần mềm thuận tiện.
• Cho phép người dùng tự lập trình quy trình kiểm tra, tích hợp bộ nhớ lưu trữ lên tới 1000 nhóm dữ liệu.

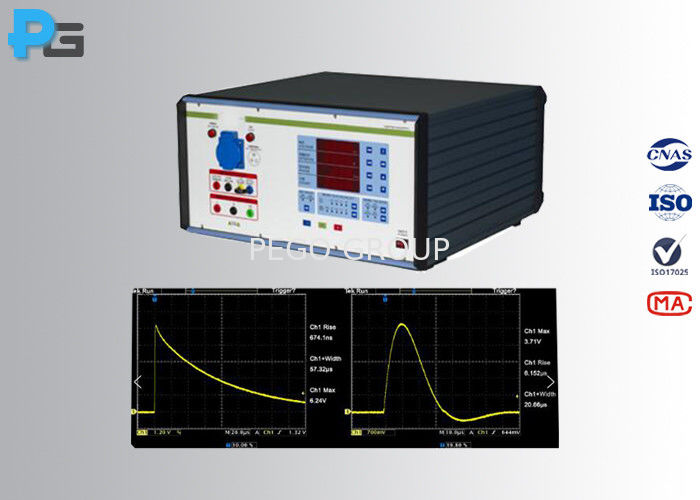

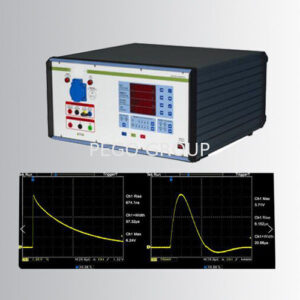

• Hỗ trợ giám sát dạng sóng điện áp xung và dòng điện xung thông qua kết nối với máy hiện sóng ngoài.
• Tích hợp sẵn mạng CDN 1 pha 10A (tùy chọn 16A), giúp thiết bị nhỏ gọn và tiện lợi hơn.
• Trang bị phích cắm độ bền cao trên bảng điều khiển, giúp kết nối EUT với thiết bị thuận tiện và tin cậy.
• Giám sát liên tục điện áp và dòng điện làm việc của mẫu thử EUT; tích hợp tính năng bảo vệ quá áp và quá dòng.
• Kiểm tra thông minh đầu ra xung sét, tự động phát cảnh báo khi lỗi điện áp hoặc không có đầu ra xung.
• Hệ thống phán đoán thông minh các hiện tượng bất thường của điện áp cao và đầu ra xung sét.

4. Thông số kỹ thuật chi tiết của hệ thống xung sét

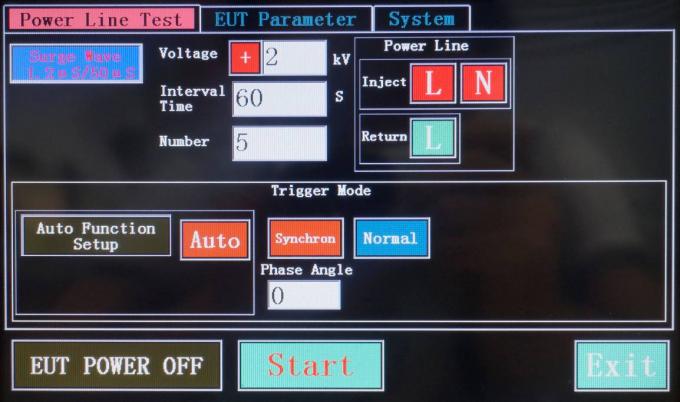

5. Giao diện khởi động của hệ thống xung sét

Hai nguyên nhân chính gây ra quá áp quá độ (Lightning Shock)

– Quá độ do đóng cắt (Switching Transients)

Hiện tượng quá độ khi đóng cắt liên quan đến các yếu tố sau:

• Nhiễu loạn đóng ngắt của nguồn điện chính, ví dụ như chuyển mạch đóng ngắt tụ điện.
• Quá trình khởi động hoặc dừng của các thiết bị khác ở gần thiết bị thử nghiệm, cũng như sự thay đổi tải trong hệ thống phân phối điện.
• Đóng cắt linh kiện SCR có mạch cộng hưởng.
• Các dạng sự cố hệ thống khác nhau, chẳng hạn như ngắn mạch và sự cố hồ quang của mạng nối đất hoặc hệ thống tiếp địa thiết bị.

– Quá độ do sét (The Lightning Transient)

Cơ chế phát sinh quá độ do sét bao gồm:

1. Sét đánh trực tiếp vào đường dây ngoài trời, truyền một lượng dòng điện cực lớn, dòng này chạy qua điện trở đất hoặc trở kháng xung tạo ra điện áp lớn trên đường dây bên ngoài.
2. Sét gián tiếp (sét bên trong đám mây hoặc giữa các đám mây) có thể cảm ứng ra điện áp trong đường dây mạch bên trong hoặc bên ngoài tòa nhà.
3. Tạo ra trường điện từ khi sét không đánh trực tiếp vào đường dây mà đánh vào các vật thể gần đường dây; trường điện từ này có thể gây ra điện áp cảm ứng trên đường dây mạch ngoài.
4. Nhiễu sinh ra khi dòng sét ở gần thiết bị phóng điện trực tiếp, dòng tiếp địa do sét chạy và ghép vào hệ thống nối đất chung của thiết bị.
5. Ngoài ra, sự thay đổi nhanh chóng của dòng điện và điện áp cũng có thể ghép vào bên trong thiết bị khi các bộ phận bảo vệ của thiết bị được kích hoạt.
