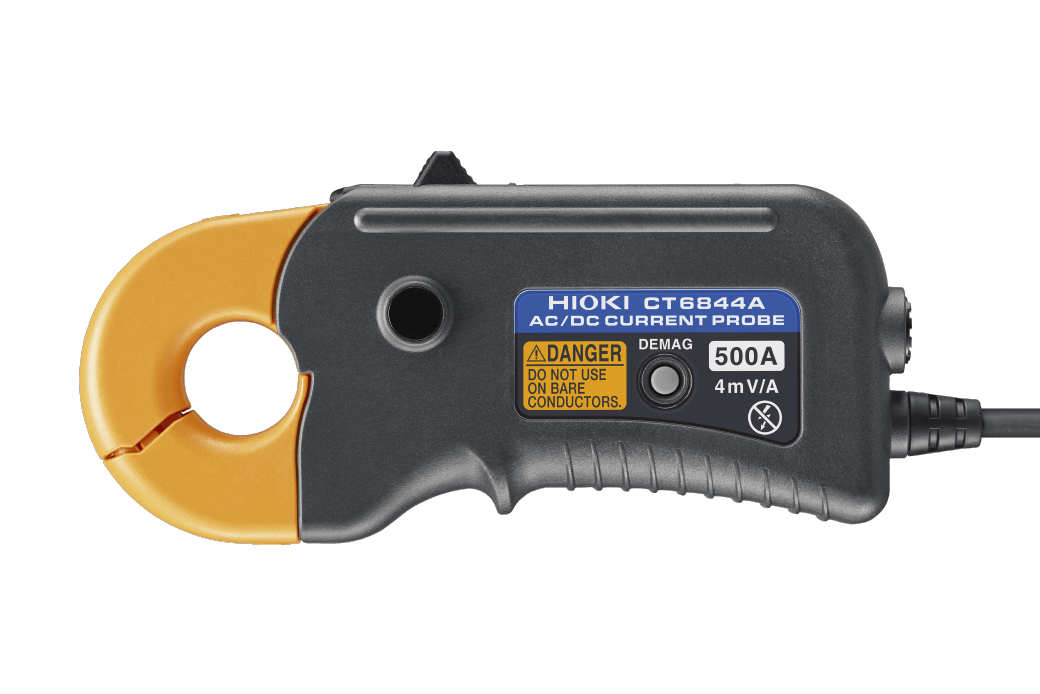

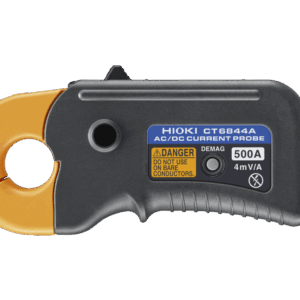

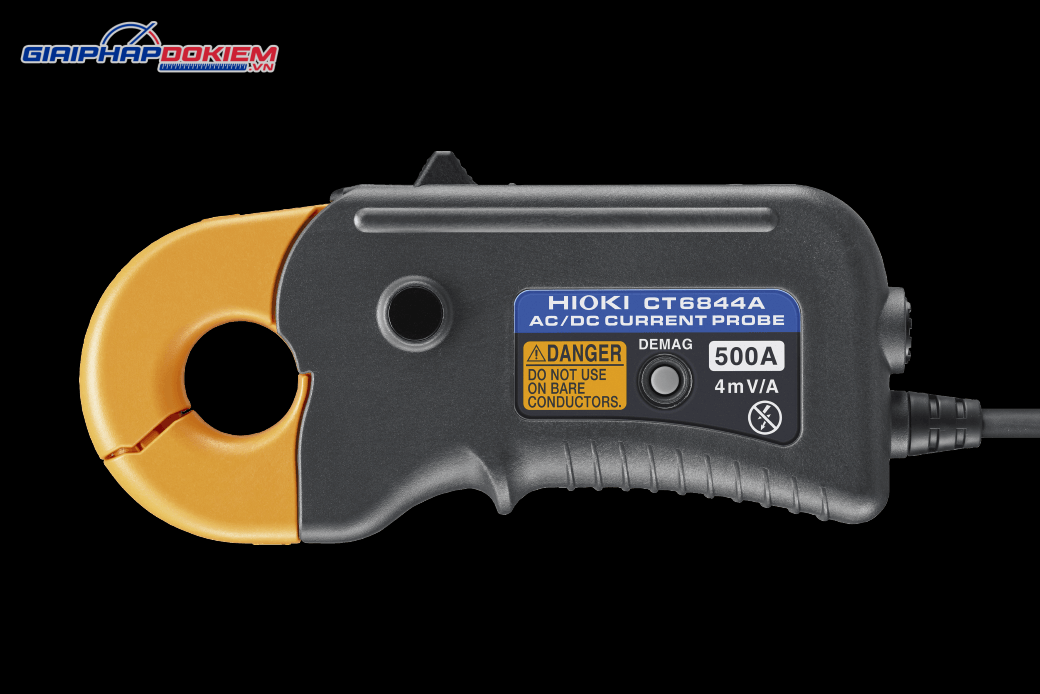

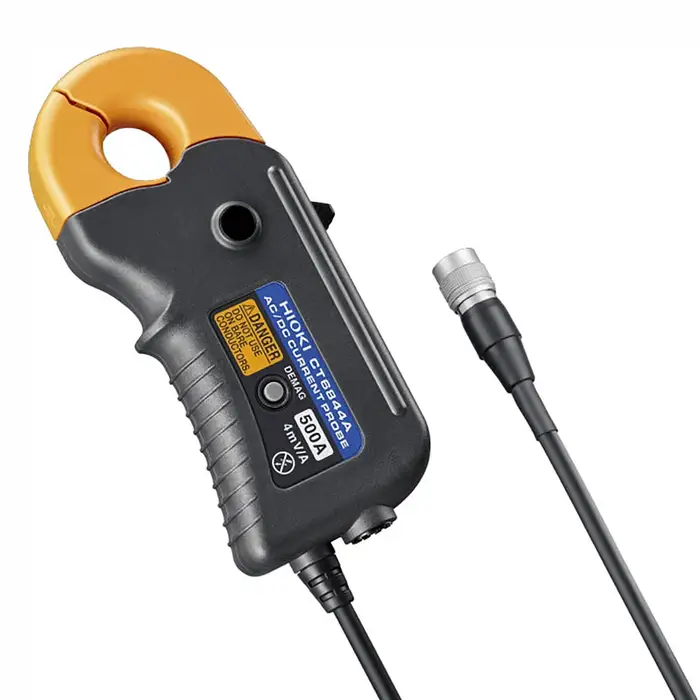

Kìm cảm biến dòng điện AC/DC Hioki CT6844A

Giới thiệu kìm cảm biến dòng điện AC/DC Hioki CT6844A

Cảm biến dòng điện kiểu kẹp AC/DC từ Hioki CT6844A có thể kết nối trực tiếp với các Máy phân tích nguồn và HiCorders của Hioki. Hơn nữa, thiết bị này còn có thể liên kết với Máy đo công suất, Oscilloscope, DMM, và các thiết bị khác thông qua bộ chuyển đổi cảm biến phụ trợ.

Thiết kế cho việc sử dụng với các thiết bị có trở kháng đầu vào từ 1 MΩ trở lên.

Đặc điểm chính của Hioki CT6844A

• Băng thông tần số DC đến 500 kHz
• Dòng điện định mức 500 A AC/DC
• Dòng điện được cung cấp thông qua thiết bị đo khi được kết nối với Máy phân tích nguồn Hioki hoặc Thiết bị ghi sóng.
• Phù hợp cho các bài kiểm tra môi trường ở phạm vi nhiệt độ rộng từ -40 °C đến 85 °C.
• Hioki CT6844A hoàn hảo cho việc kiểm tra biến tần xe điện (EV) và đánh giá hệ thống chuyển đổi công suất (PCS) cho điện năng mặt trời (PV).

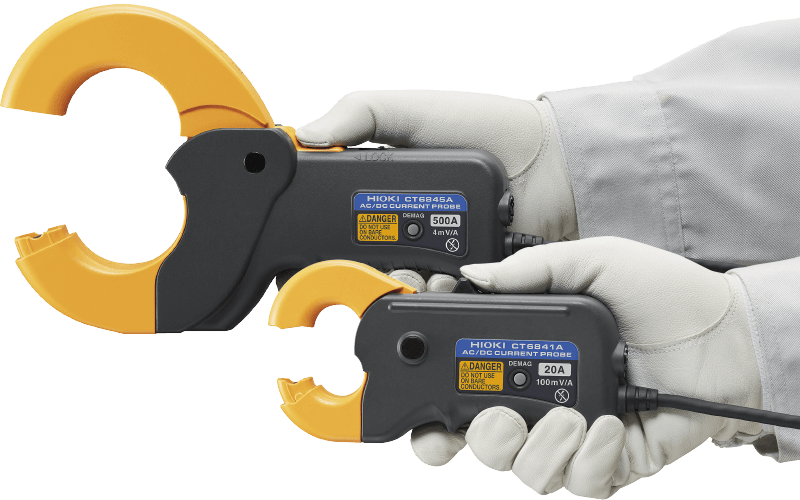

• Hoạt động bằng 1 tay và cơ chế khóa mạnh mẽ

Tính năng chính của CT6844A

Cảm biến dạng kẹp loại bỏ nhu cầu cắt đường

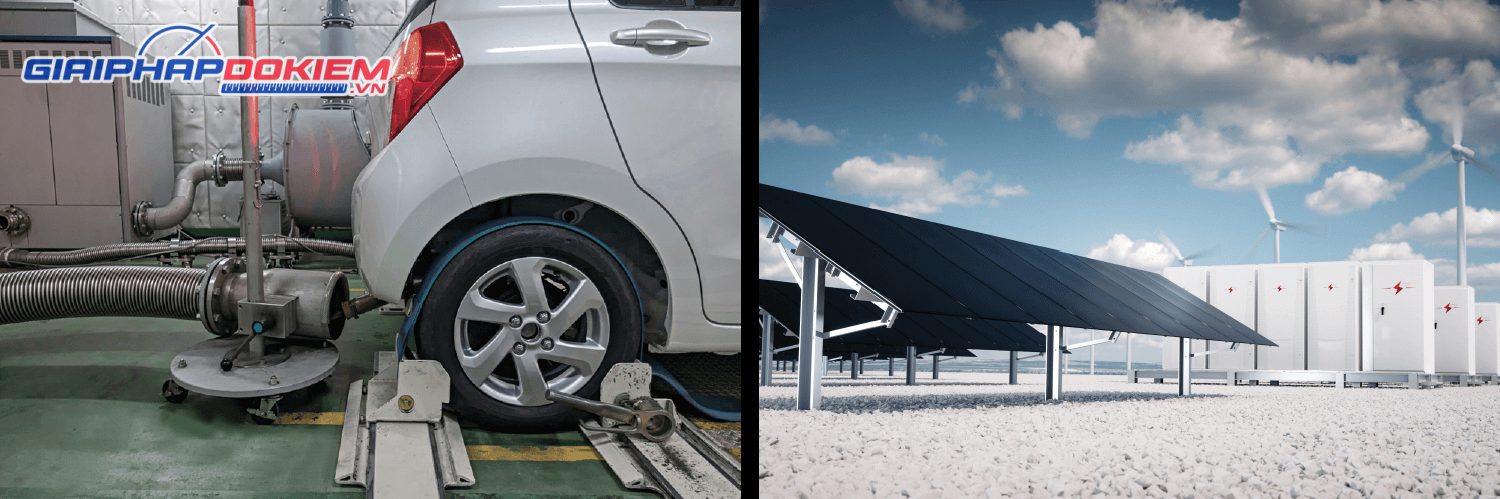

Cảm biến dòng điện dạng kẹp có thể lắp đặt mà không cần phải ngắt kết nối dây đo. Điều này cho phép chúng ghi nhận dòng điện trong các tình huống không thể ngắt dòng, như kiểm tra EV trên bàn thử nghiệm khung gầm hoặc đánh giá các hệ thống điện năng mặt trời đang vận hành.

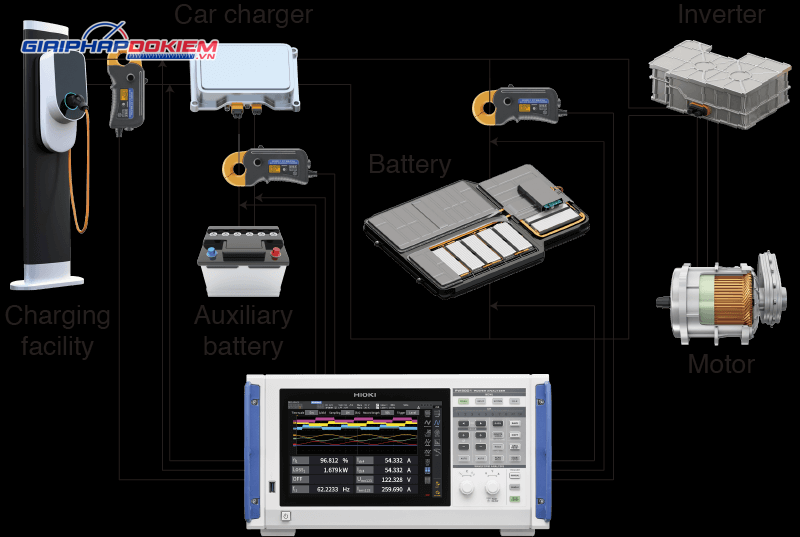

Kiểm tra hiệu suất nhiên liệu tuân thủ tiêu chuẩn quốc tế WLTP

Mẫu Hioki CT6844A có khả năng đo dòng điện trên phương tiện đang hoạt động mà không cần phải cắt dây cáp. Khi được sử dụng cùng với máy phân tích công suất, thiết bị này cho phép đo chính xác dòng điện và công suất trong các giai đoạn sạc và xả của hệ thống pin, hỗ trợ thực hiện đánh giá hiệu suất nhiên liệu theo tiêu chuẩn WLTP.

Nhận ra độ chính xác đo lường vô song trong thiết kế kiểu kẹp

Mặc dù cảm biến dòng điện dạng kẹp thường được ưa chuộng vì tính tiện dụng, chúng thường không đạt được độ chính xác cao nhất trong phép đo. Tuy nhiên, dòng Hioki CT6844A vượt trội về độ chính xác trong thiết kế dạng kẹp, cung cấp khả năng đo chính xác dòng DC cho xe điện (EV) sử dụng pin và hệ thống năng lượng mặt trời.

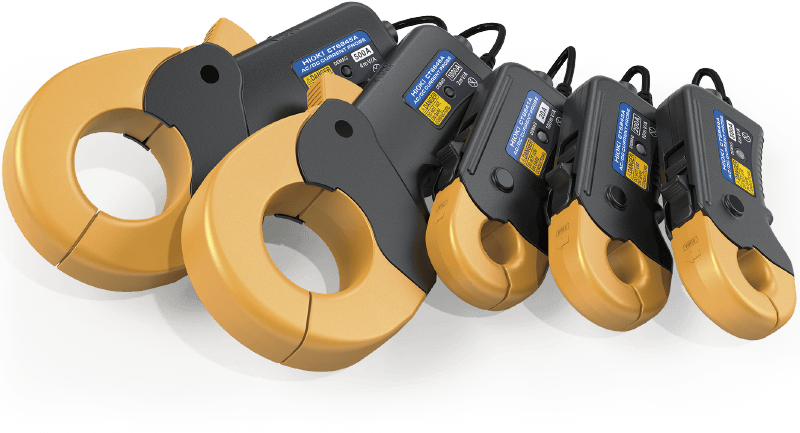

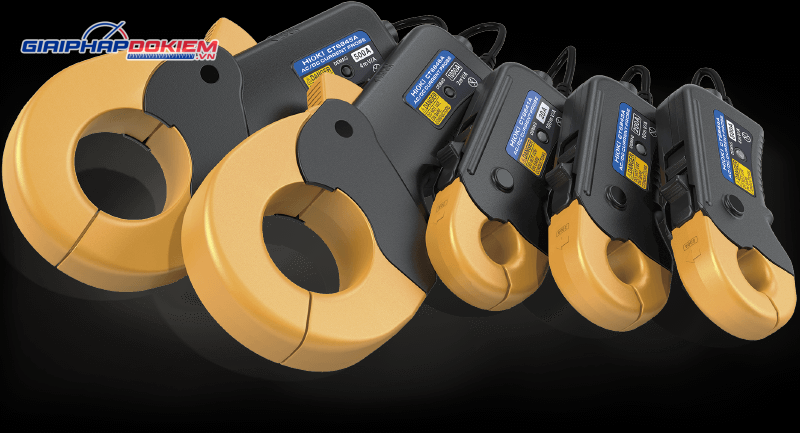

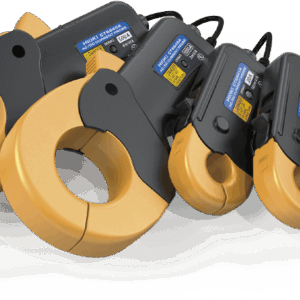

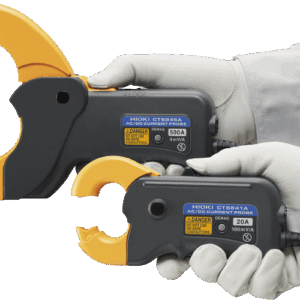

Dòng 5 mô hình với định mức dòng điện tối đa là 1000 A

Dưới đây là thông tin về dòng điện định mức, dải tần số và đường kính dây dẫn đo được cho các mẫu cảm biến dòng điện:

• CT6841A: Có thể đo dòng điện lên tới 20 A, hoạt động trong dải tần từ DC đến 2 MHz, và phù hợp với dây dẫn có đường kính tối đa là 20 mm.
• CT6843A: Đo được dòng điện đến 200 A, từ DC đến 700 kHz, và sử dụng được cho dây dẫn với đường kính không quá 20 mm.
• CT6844A: Cho phép đo dòng điện tới 500 A, hoạt động trong khoảng từ DC đến 500 kHz, và thích hợp với dây dẫn có đường kính đến 20 mm.
• CT6845A: Có khả năng đo dòng điện tới 500 A, từ DC đến 200 kHz, và có thể sử dụng cho dây dẫn có đường kính tới 50 mm.
• CT6846A: Đo được dòng điện lên tới 1000 A, hoạt động ở dải tần từ DC đến 100 kHz, và phù hợp với dây dẫn có đường kính không quá 50 mm.

Đo dòng dòng điện chính xác trong phạm vi nhiệt độ hoạt động rộng từ -40°C – 85°C

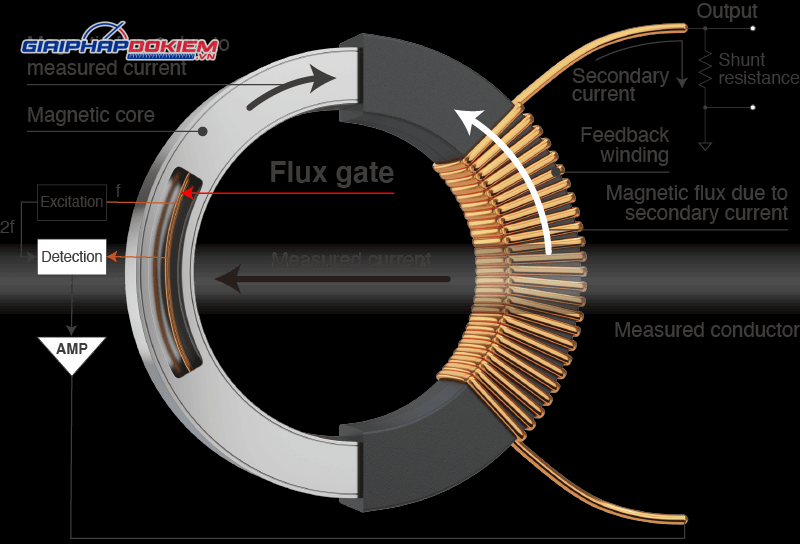

Các yếu tố nhiệt độ thường gây ảnh hưởng đến độ chính xác của cảm biến dòng điện DC. Model Hioki CT6844A áp dụng công nghệ phát hiện thông qua cổng thông lượng, không sử dụng phương pháp truyền thống dựa trên phần tử Hall. Điều này giúp nó có khả năng chịu đựng và bảo vệ chống lại sự biến đổi do nhiệt độ, đảm bảo khả năng đo dòng điện một cách chính xác trong nhiều điều kiện thử nghiệm đa dạng.

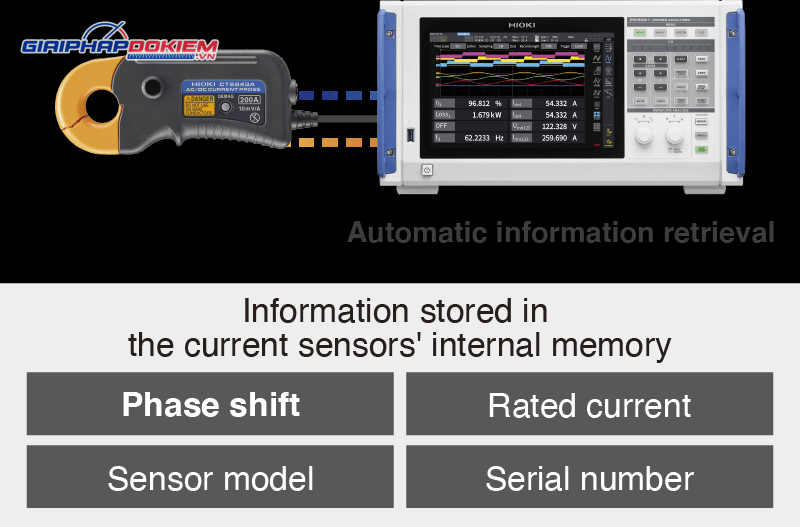

Tương thích với chức năng hiệu chỉnh pha tự động của Power Analyzer PW8001

Dòng Hioki CT6844A mang đến khả năng hiệu chỉnh pha tự động, giúp tự động hiệu chỉnh pha của cảm biến dòng điện chỉ bằng cách kết nối với Bộ phân tích công suất PW8001.

Tính năng này tự động điều chỉnh các giá trị hiệu chỉnh pha, loại bỏ nhu cầu phải thực hiện quy trình này một cách thủ công như trước đây, giảm thiểu lỗi trong cài đặt và tăng độ chính xác khi đo công suất. Điều này đặc biệt quan trọng vì mọi cảm biến dòng điện đều mang đặc tính pha và việc hiệu chỉnh pha bởi Bộ phân tích công suất là cần thiết để đảm bảo độ chính xác trong phép đo công suất.

Đặc tính kỹ thuật cơ bản của đầu đo Hioki CT6844A
