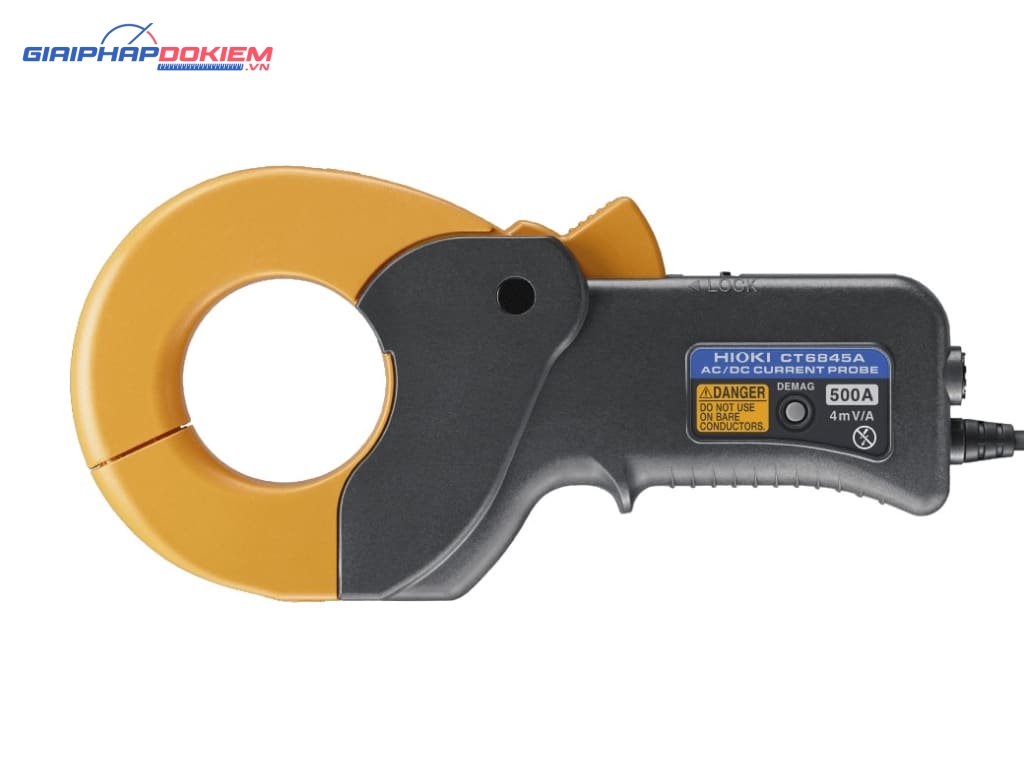

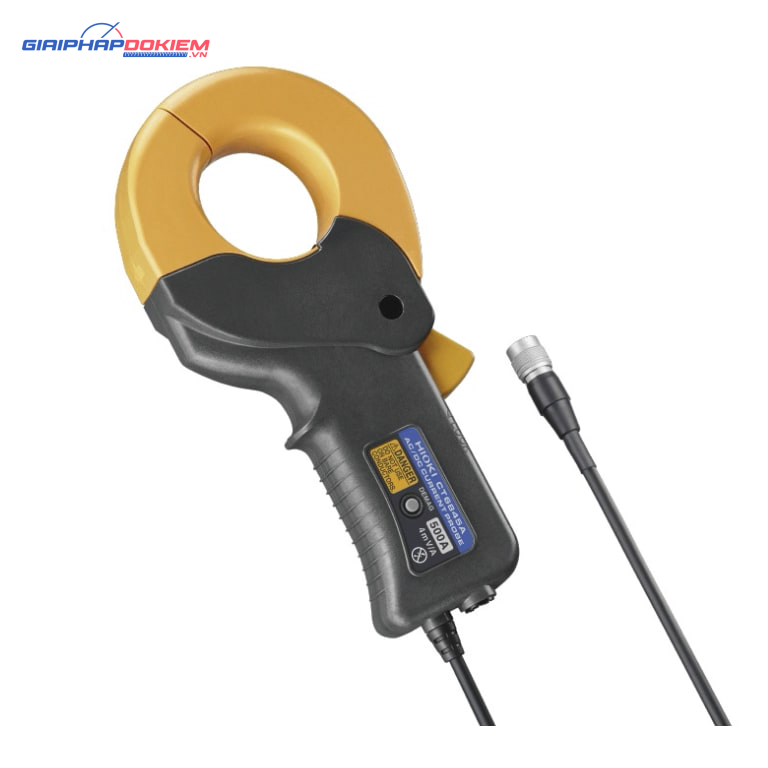

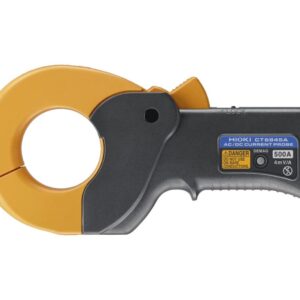

Kìm cảm biến dòng điện AC/DC Hioki CT6845A

Name: Kìm cảm biến dòng điện AC/DC Hioki CT6845A - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: CT6845A

Giá (chưa VAT): Liên hệ

Model: CT6845A Tình trạng: Còn hàng Nhà sản xuất: HIOKI Xuất xứ: Nhật Bản Bảo hành: 12 tháng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

Giới thiệu kìm cảm biến dòng điện AC/DC Hioki CT6845A

Cảm biến dòng điện kiểu kẹp AC/DC từ Hioki có khả năng kết nối trực tiếp với các Máy phân tích nguồn Hioki và HiCorders. Bên cạnh đó, thông qua việc sử dụng bộ chuyển đổi cảm biến tùy chọn, nó còn có thể liên kết với Máy đo công suất, Máy hiện sóng, DMM, và các thiết bị khác.

Hioki CT6845A được thiết kế để hoạt động với các thiết bị có trở kháng đầu vào từ 1 MΩ trở lên.

Đặc điểm chính của Hioki CT6845A

Băng thông tần số DC đến 200 kHz
Dòng điện định mức 500 A AC/DC
Khi kết nối với Máy phân tích nguồn Hioki hoặc Thiết bị ghi sóng, nguồn điện được truyền qua thiết bị đo.
Thích hợp cho các bài kiểm tra môi trường trong khoảng nhiệt độ rộng từ -40 °C đến 85 °C.
Rất phù hợp cho việc kiểm tra biến tần xe điện (EV) và đánh giá hệ thống chuyển đổi công suất (PCS) trong sản xuất điện từ năng lượng mặt trời (PV).

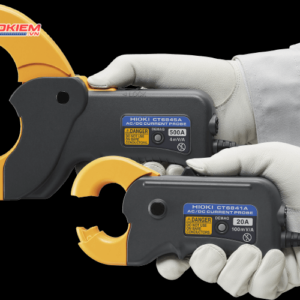

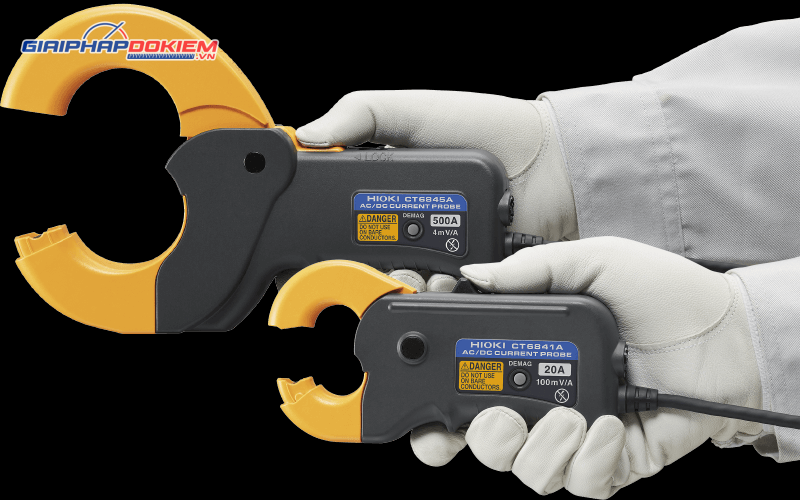

Hioki CT6845A hoạt động bằng một tay và cơ chế khóa mạnh mẽ

Tính năng của CT6845A

Cảm biến dạng kẹp Hioki CT6845A giúp loại bỏ nhu cầu cắt đường

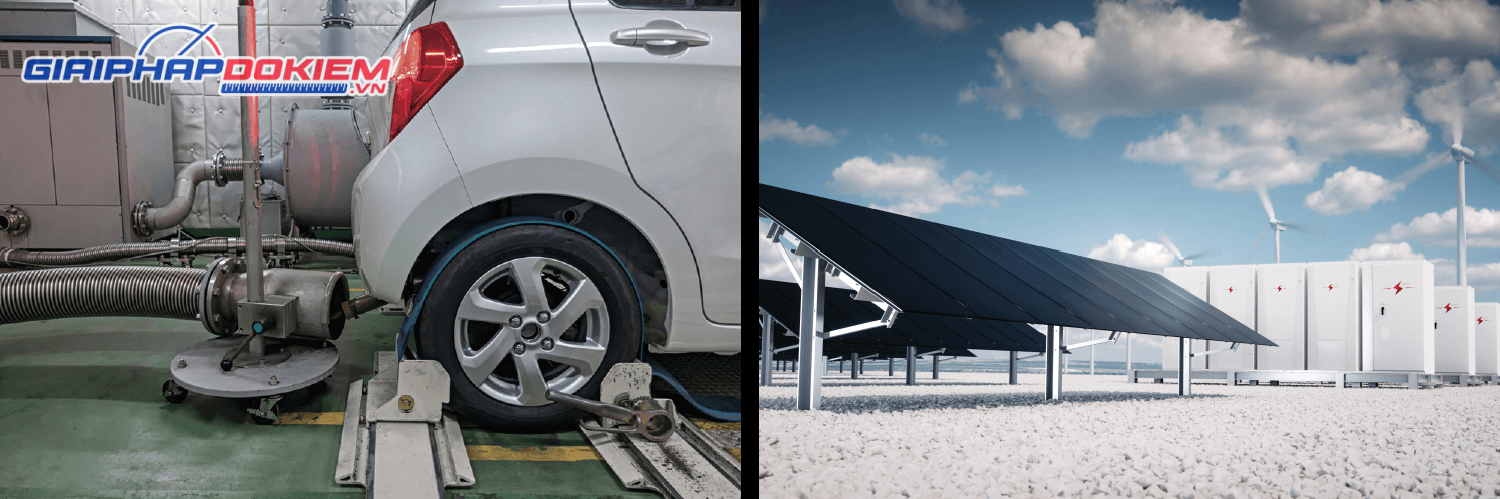

Cảm biến dòng điện dạng kẹp có thể được lắp đặt mà không cần phải ngắt kết nối dây đo. Điều này cho phép chúng đo được dòng điện trong các tình huống không thể ngắt dòng, bao gồm việc kiểm tra xe điện (EV) trên bàn thử nghiệm khung gầm và đánh giá các hệ thống năng lượng mặt trời đang vận hành.

Kiểm tra hiệu suất nhiên liệu tuân thủ theo tiêu chuẩn quốc tế WLTP

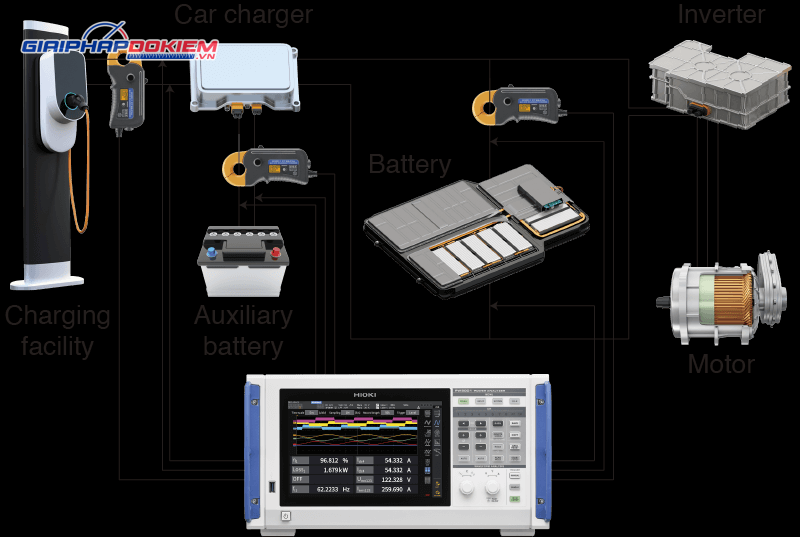

Mẫu Hioki CT6845A có khả năng đo dòng điện trên phương tiện đang hoạt động mà không cần phải cắt dây cáp. Khi kết hợp với máy phân tích công suất, thiết bị này có thể đo chính xác dòng điện và công suất trong quá trình sạc và xả của hệ thống pin, hỗ trợ việc thực hiện đánh giá hiệu suất nhiên liệu theo tiêu chuẩn WLTP.

Nhận ra độ chính xác đo lường vô song trong thiết kế kiểu kẹp

Mặc dù cảm biến dòng điện dạng kẹp thường được ưa chuộng vì tính tiện dụng, chúng thường không đạt được độ chính xác cao nhất trong phép đo. Tuy nhiên, dòng Hioki CT6845A vượt trội về độ chính xác trong thiết kế dạng kẹp, cung cấp khả năng đo chính xác dòng DC cho xe điện (EV) sử dụng pin và hệ thống năng lượng mặt trời.

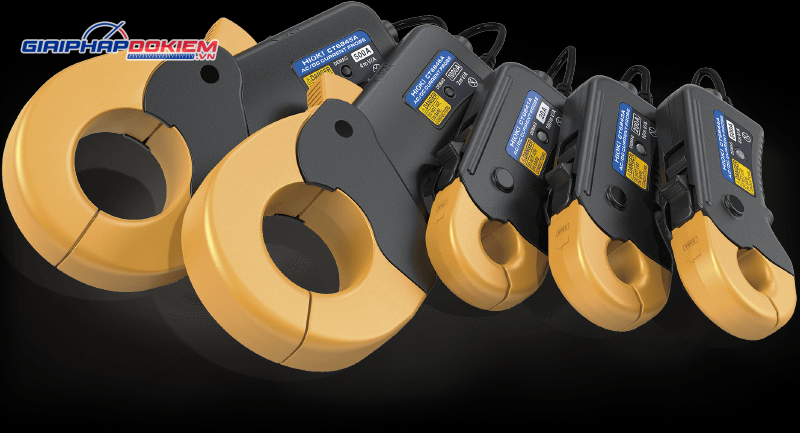

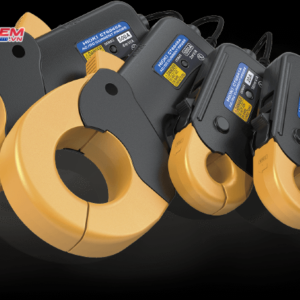

Dòng 5 mô hình với định mức dòng điện tối đa là 1000 A

Dưới đây là thông tin về dòng điện định mức, dải tần số và đường kính dây dẫn đo được cho các mẫu cảm biến dòng điện:

CT6841A: Có thể đo dòng điện lên tới 20 A, hoạt động trong dải tần từ DC đến 2 MHz, và phù hợp với dây dẫn có đường kính tối đa là 20 mm.
CT6843A: Đo được dòng điện đến 200 A, từ DC đến 700 kHz, và sử dụng được cho dây dẫn với đường kính không quá 20 mm.
CT6844A: Cho phép đo dòng điện tới 500 A, hoạt động trong khoảng từ DC đến 500 kHz, và thích hợp với dây dẫn có đường kính đến 20 mm.
CT6845A: Có khả năng đo dòng điện tới 500 A, từ DC đến 200 kHz, và có thể sử dụng cho dây dẫn có đường kính tới 50 mm.
CT6846A: Đo được dòng điện lên tới 1000 A, hoạt động ở dải tần từ DC đến 100 kHz, và phù hợp với dây dẫn có đường kính không quá 50 mm.

Đo dòng dòng điện chính xác trong phạm vi nhiệt độ hoạt động rộng từ -40°C đến 85°C

Các yếu tố nhiệt độ thường gây ra thách thức cho cảm biến dòng điện quản lý dòng một chiều, nhưng dòng Hioki CT6845A giải quyết vấn đề này bằng cách áp dụng công nghệ phát hiện cổng thông lượng. Công nghệ này, khác biệt so với phương pháp phát hiện qua phần tử Hall thông thường, cung cấp khả năng ổn định trước biến động nhiệt độ cao. Điều này đảm bảo độ chính xác cao trong việc đo dòng điện qua nhiều môi trường kiểm tra khác nhau, từ đó nâng cao độ tin cậy của phép đo.

Hioki CT6845A tương thích với chức năng hiệu chỉnh pha tự động của Power Analyzer PW8001

Dòng Hioki CT6845A đem lại khả năng hiệu chỉnh pha tự động, cho phép hiệu chỉnh pha của cảm biến dòng điện một cách tự động chỉ bằng việc kết nối với Bộ phân tích công suất PW8001.

Tính năng này tự động thiết lập các giá trị hiệu chỉnh pha, quy trình mà trước đây cần phải được thực hiện một cách thủ công, giúp loại bỏ sai sót trong cài đặt và tạo điều kiện cho việc đo lường công suất một cách chính xác hơn.

Điều này rất quan trọng vì mọi cảm biến dòng điện đều có đặc tính pha và việc hiệu chỉnh pha bởi Bộ phân tích công suất là cần thiết để đảm bảo độ chính xác trong việc đo công suất.

Đặc tính kỹ thuật cơ bản của đầu đo CT6845A

Độ chính xác của Hioki CT6845A được đảm bảo: 1 năm

Dòng điện định mức	500 A AC / DC
Băng thông tần số	DC đến 200 kHz
Đường kính của dây dẫn có thể đo được	Tối đa φ 50 mm (1,97 inch)
Tối đa đầu vào cho phép	± 1500 A đỉnh (Trong vòng 20 ms trong môi trường 40 ° C / 104 ° F trở xuống)
Điện áp đầu ra	4 mV / A
Điện trở đầu ra	50 Ω ± 10 Ω
Độ chính xác (biên độ) ± (% đọc +% toàn thang đo)	DC: 0,2% + 0,02% DC <f ≤ 100 Hz: 0,2% + 0,01%
Tuyến tính	± 20 ppm điển hình
Tỷ lệ từ chối điện áp chế độ chung (CMRR)	DC đến 1 kHz ： 150 dB trở lên 1 kHz đến 10kHz ： 130 dB trở lên 10 kHz đến 100 kHz ： 100 dB trở lên (ảnh hưởng đến điện áp đầu ra và điện áp chế độ chung)
Hiệu chỉnh pha tự động	Hioki CT6845A tự động thực hiện hiệu chỉnh pha khi kết nối với PW8001
Nhiệt độ hoạt động, độ ẩm	-40 ° C đến 85 ° C (-40 ° F đến 185 ° F), 80% RH trở xuống
Tiêu chuẩn	An toàn IEC 61010 Loại D EMC IEC 61326
Chịu được điện áp	AC 4260 V
Nguồn	Nguồn được bổ sung thông qua Bộ phân tích nguồn PW6001, PW8001, PW3390, Bộ cảm biến CT9555, CT9556, CT9557 hoặc UNIT DÒNG ĐIỆN 3CH U8977
Tối đa công suất định mức	7 VA trở xuống (Khi đo 500 A / 55 Hz với nguồn điện ± 12 V)
Kích thước và khối lượng	Khoảng 238 mm W × 116 mm H × 35 mm D (xấp xỉ 9,37 inch. W × 4,57 inch. H × 1,38 inch. D), 860 g (30,3 oz.)
Độ dài dây cáp	Khoảng 3 m (9,84 ft.)
Phụ kiện	Dải đánh dấu × 6, Hộp đựng, Hướng dẫn sử dụng
