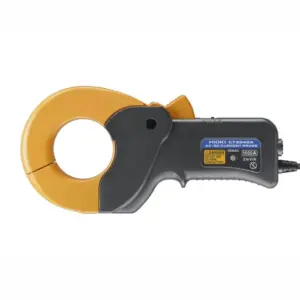

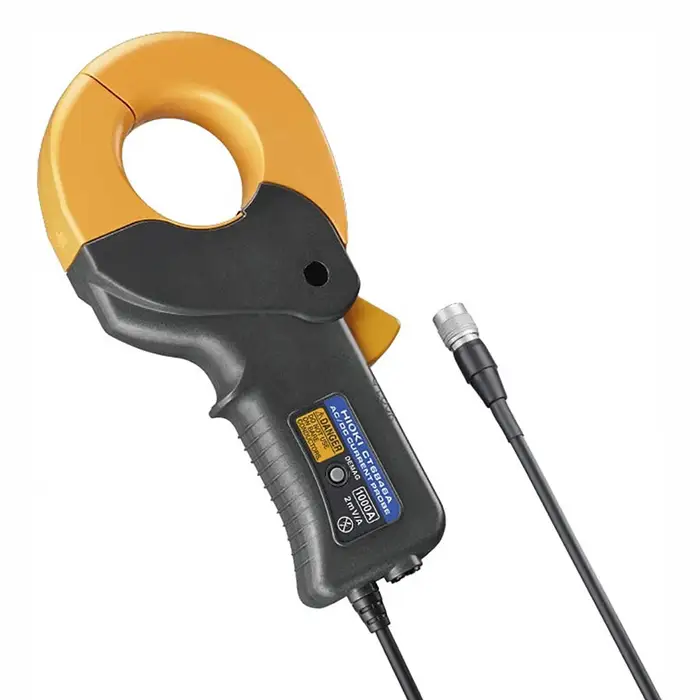

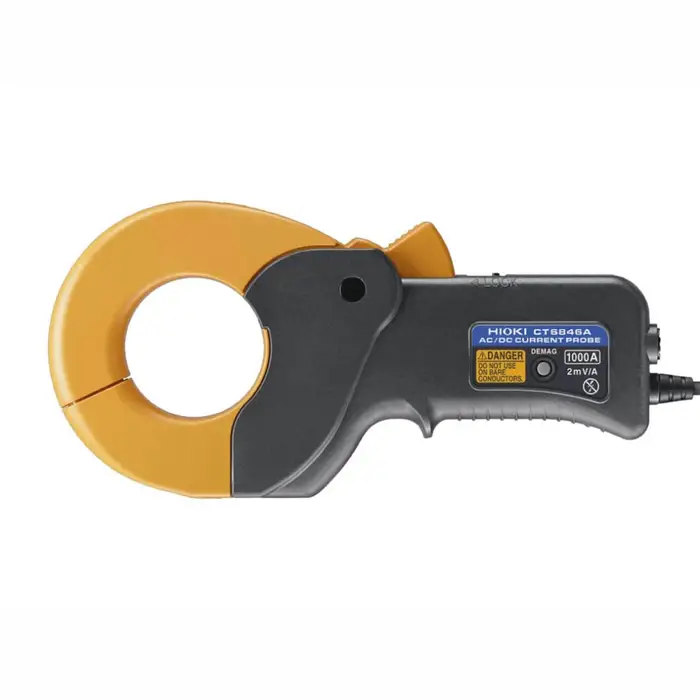

Giới thiệu kìm cảm biến dòng điện AC/DC Hioki CT6846A
Cảm biến loại kẹp của Hioki CT6846A cho dòng điện AC/DC có khả năng liên kết trực tiếp với các thiết bị như Máy phân tích nguồn và HiCorders bộ nhớ từ Hioki. Hơn nữa, thông qua việc áp dụng bộ cảm biến tùy chỉnh, việc kết nối với các thiết bị khác như Máy đo công suất, Oscilloscopes, DMM, v.v. cũng trở nên khả thi.
Thiết bị này thích hợp để sử dụng với các thiết bị có trở kháng đầu vào từ 1 MΩ trở lên.
Đặc điểm nổi bật của Hioki CT6846A
- Phạm vi tần số từ DC đến 100 kHz, cường độ dòng điện tiêu chuẩn lên đến 1000 A cho AC/DC.
- Độ chính xác cao khi sử dụng kết hợp với các máy phân tích công suất HIOKI PW8001, PW6001 và PW3390, chi tiết về độ chính xác được mô tả trong sách hướng dẫn.
- Nguồn điện được cung cấp thông qua kết nối với các thiết bị HIOKI, bao gồm máy phân tích công suất và thiết bị ghi sóng.
- Hioki CT6846A phù hợp cho các bài kiểm tra trong môi trường khắc nghiệt với phạm vi nhiệt độ từ -40 °C đến 85 °C.
- Lý tưởng cho việc kiểm tra biến tần xe điện (EV) và hệ thống phát điện năng lượng mặt trời (PV).
- Thiết kế thuận tiện cho việc sử dụng bằng một tay và có cơ chế khóa vững chắc.
Lưu ý: Không thể sử dụng các sản phẩm này một mình.
Tính năng của CT6846A

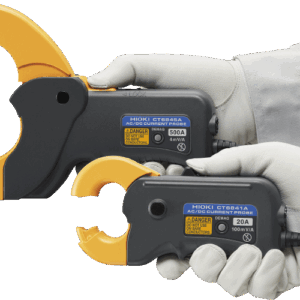

Loại bỏ cần thiết phải ngắt mạch với cảm biến dòng kẹp

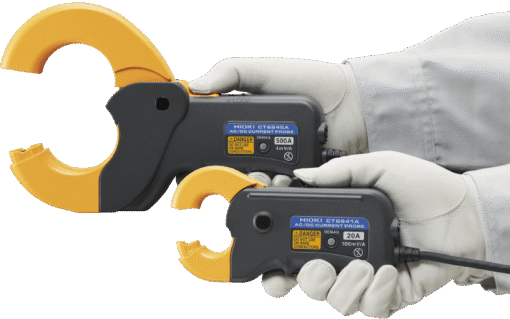

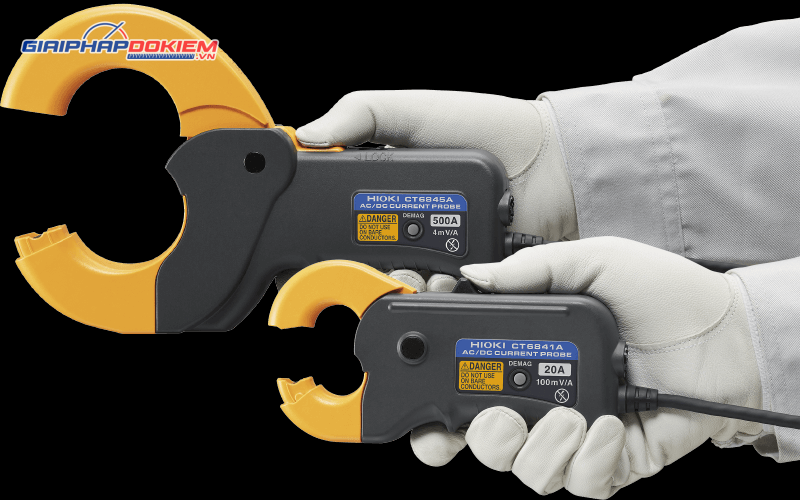

Hioki CT6846A dễ dàng lắp đặt cảm biến dòng kiểu kẹp mà không cần phá đứt mạch. Thiết kế này cho phép thực hiện đo lường trên các dây dẫn mà không cần ngắt kết nối, thích hợp cho việc kiểm tra EV trên bàn thử nghiệm khung gầm và phân tích hệ thống năng lượng mặt trời trong tình trạng vận hành.
Đánh giá hiệu quả tiêu thụ năng lượng đảm bảo phù hợp với chuẩn WLTP quốc tế
Model CT6846A cho phép ghi nhận mức tiêu thụ điện năng trên các phương tiện đang hoạt động mà không yêu cầu tháo rời dây dẫn. Khi kết hợp với thiết bị phân tích công suất, những công cụ này khả năng ghi lại cả dòng điện và công suất một cách chính xác trong quá trình nạp và phóng điện của pin, giúp tiến hành đo lường hiệu suất tiêu thụ năng lượng theo tiêu chuẩn WLTP.
Phát hiện sự chính xác không thể so sánh trong kiến trúc dạng kẹp
Các loại cảm biến dòng điện dạng kẹp thường được ưa chuộng vì tính năng thuận tiện nhưng lại thường xuyên gặp phải hạn chế về độ chính xác trong quá trình đo. Tuy nhiên, series Hioki CT6846A lại nổi bật với khả năng cung cấp một độ chính xác cao ngất ngưởng trong mô hình kẹp, đảm bảo phép đo chính xác các dòng điện DC trong xe điện sử dụng pin và các hệ thống sử dụng năng lượng mặt trời.

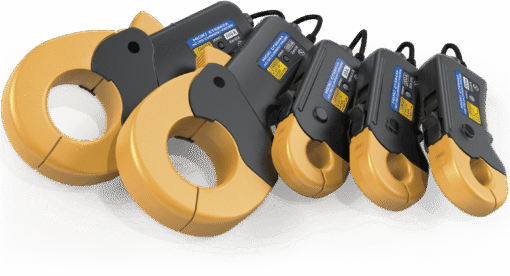

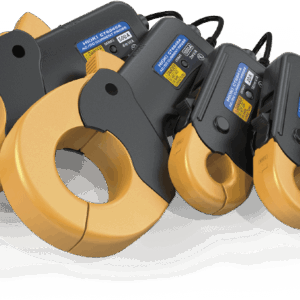

Dòng năm mô hình với định mức dòng điện tối đa là 1000 A

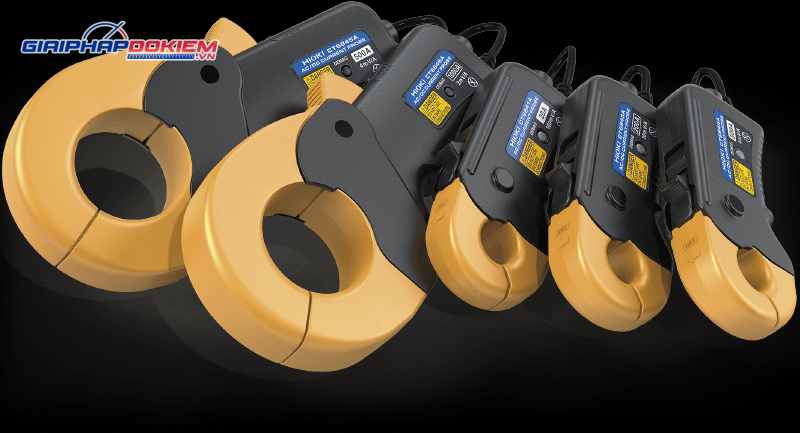

Dòng điện định mức, phạm vi tần số và đường kính dây dẫn tối đa mà từng mô hình có thể đo được như sau:
- CT6841A có khả năng đo dòng điện lên đến 20 A, từ DC đến 2 MHz, với đường kính dây dẫn tối đa là 20 mm.
- CT6843A đo được dòng điện lên đến 200 A, trong khoảng từ DC đến 700 kHz, cho đường kính dây dẫn không quá 20 mm.
- CT6844A có khả năng đo dòng điện lên tới 500 A, với dải tần số từ DC đến 500 kHz, và đường kính dây dẫn tối đa là 20 mm.
- CT6845A đo dòng điện lên đến 500 A, từ DC đến 200 kHz, với đường kính dây dẫn có thể lên đến 50 mm.
- CT6846A có khả năng đo dòng điện lên đến 1000 A, từ DC đến 100 kHz, cho phép đo dây dẫn có đường kính tối đa 50 mm.
Thực hiện đo lường dòng điện một cách chính xác trong khoảng nhiệt độ hoạt động rộng lớn, từ -40°C tới 85°C
Hioki CT6846A áp dụng công nghệ phát hiện thông qua cổng thông lượng, không giống với phương pháp sử dụng phần tử Hall truyền thống, công nghệ này có khả năng đề kháng với sự biến đổi do nhiệt độ tốt hơn, cho phép thiết bị này thực hiện việc đo lường dòng điện một cách chính xác trong đa dạng điều kiện kiểm tra.
Hioki CT6846A hỗ trợ tính năng hiệu chỉnh pha tự động, tự động điều chỉnh pha của cảm biến dòng điện khi kết nối với Bộ phân tích công suất PW8001
Tính năng này tự động thiết lập các giá trị hiệu chỉnh pha, quy trình này trước đây cần được thực hiện một cách thủ công, giúp loại bỏ sai sót trong cài đặt và đảm bảo việc đo lường công suất được chính xác hơn. Điều này là do mọi cảm biến dòng điện đều mang theo đặc tính pha của nó và cần phải được Bộ phân tích công suất hiệu chỉnh đúng cách để đạt được kết quả đo lường chính xác.
Đặc tính kỹ thuật cơ bản của kìm cảm biến Hioki CT6846A

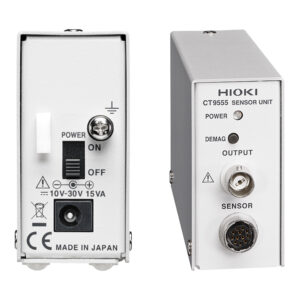

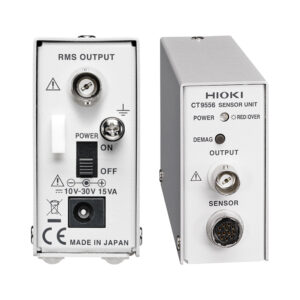

Dòng điện định mức | 1000 A AC / DC | |||||
---|---|---|---|---|---|---|
Băng thông tần số | DC đến 100 kHz | |||||
Đường kính của dây dẫn có thể đo được | Tối đa φ 50 mm (1,97 inch) | |||||
Tối đa đầu vào cho phép | ±1900 đỉnh (Trong vòng 20 ms trong môi trường 40°C/104°F trở xuống) | |||||
Điện áp đầu ra | 2mV/A | |||||
Điện trở đầu ra | 50 Ω ± 10 Ω | |||||
Độ chính xác (biên độ) ± (% đọc +% toàn thang đo) | DC: 0,2% + 0,02% DC <f ≤ 100 Hz: 0,2% + 0,01% | |||||
Tuyến tính | ± 20 ppm điển hình | |||||
Tỷ lệ từ chối điện áp chế độ chung (CMRR) | DC đến 1 kHz:150 dB trở lên 1 kHz đến 10kHz:130 dB trở lên 10 kHz đến 50 kHz:100 dB trở lên (ảnh hưởng đến điện áp đầu ra và điện áp chế độ chung) | |||||
Hiệu chỉnh pha tự động | Hioki CT6846A tự động thực hiện hiệu chỉnh pha khi kết nối với PW8001 | |||||
Nhiệt độ hoạt động, độ ẩm | -40 ° C đến 85 ° C (-40 ° F đến 185 ° F), 80% RH trở xuống | |||||
Tiêu chuẩn | An toàn IEC 61010-2-032: 2012 / EN 61010-2-032: 2012 Loại D EMC IEC 61326-1: 2012 / EN 61326-1: 2013 | |||||
Chịu được điện áp | AC 4.260 V | |||||
Nguồn | Nguồn được bổ sung thông qua Bộ phân tích nguồn PW8001, PW6001, PW3390, Bộ cảm biến CT9555, CT9556, CT9557 hoặc UNIT DÒNG ĐIỆN 3CH U8977 | |||||
Tối đa công suất định mức | 7 VA trở xuống (Khi đo 1000 A/55 Hz với nguồn điện ±12 V) | |||||
Kích thước và khối lượng | Xấp xỉ 238 mm W × 116 mm H × 35 mm S (xấp xỉ 9,37 inch. Rộng × 4,57 inch. Cao × 1,38 inch. D), 990 g | |||||
Độ dài dây cáp | Khoảng 3 m (9,84 ft.) | |||||
Phụ kiện | ・ Dải đánh dấu (× 6) ·Hộp đồ ·Sổ hướng dẫn sử dụng |
