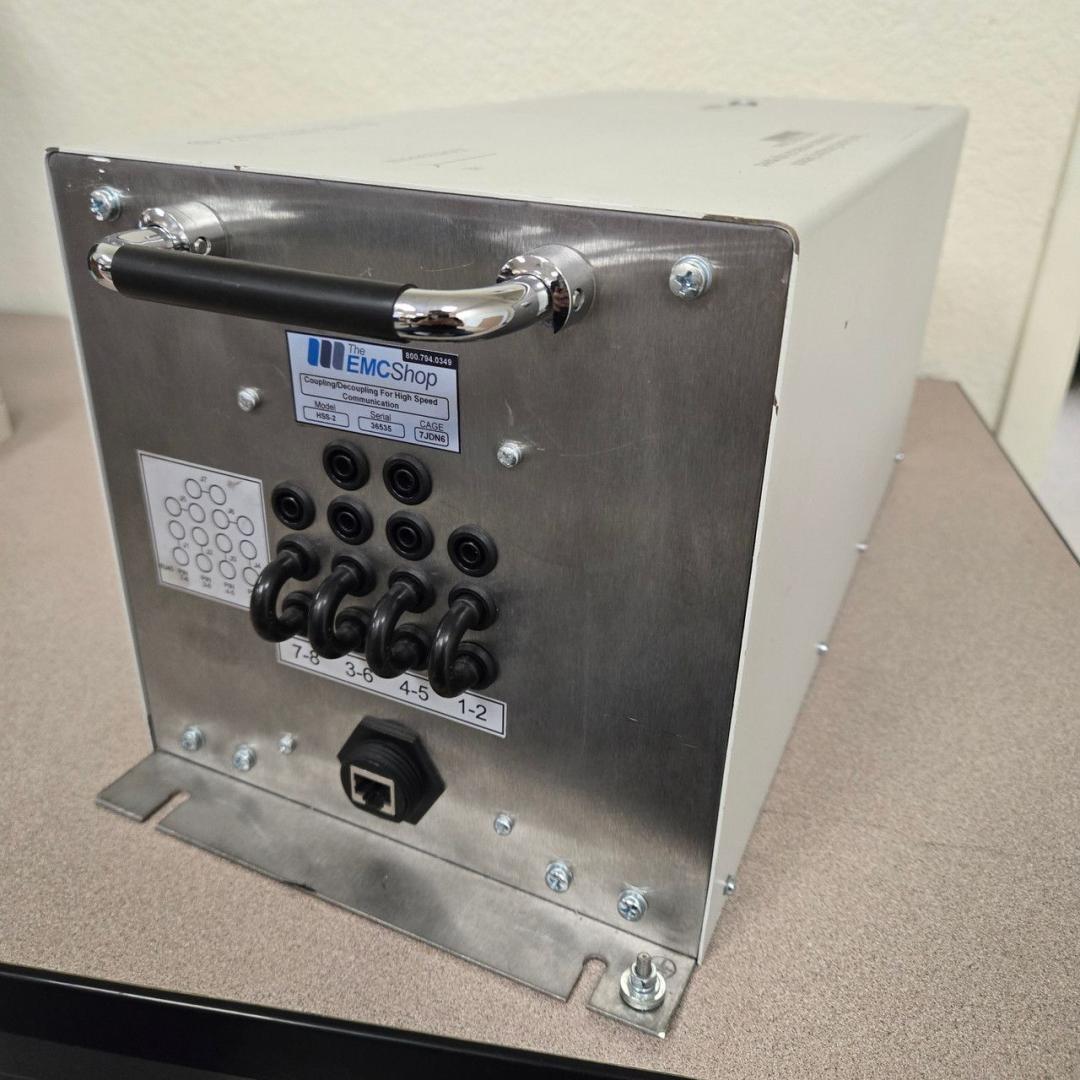

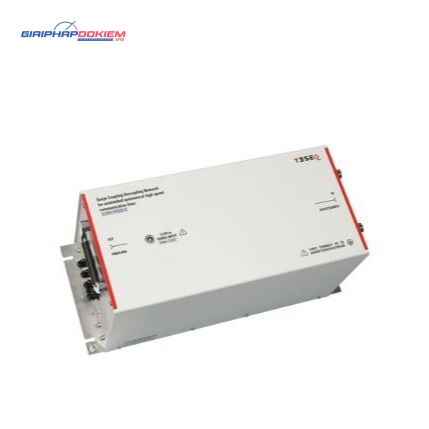

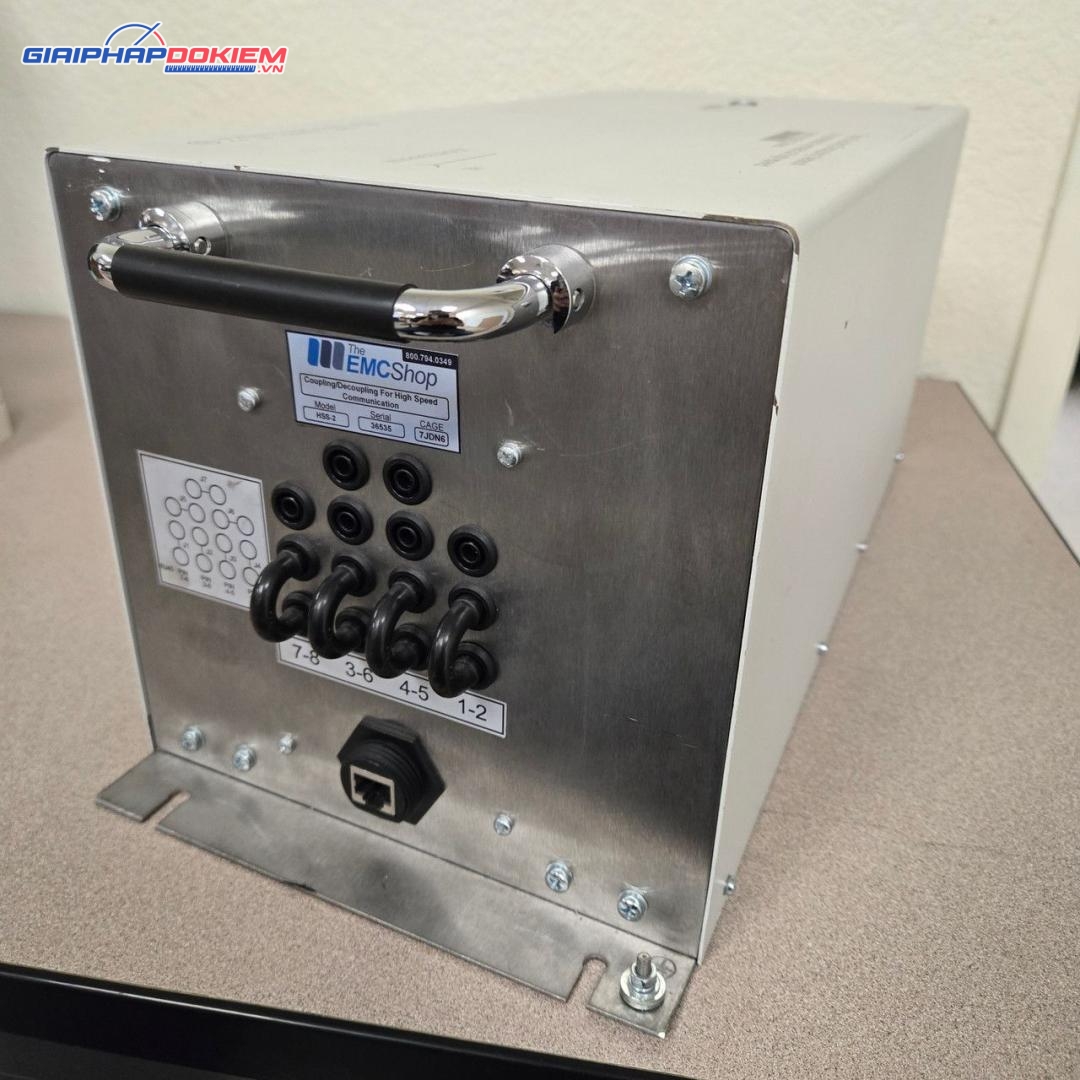

Mạng ghép nối – Đường dữ liệu Ametek CDN HSS-2

Giới thiệu Mạng ghép nối – Đường dữ liệu Ametek CDN HSS-2

Mạng ghép nối – Đường dữ liệu Ametek CDN HSS-2 được thiết kế để kiểm tra đột biến thuận tiện với xung 1,2/50 μs, như được định nghĩa trong IEC/EN 61000-4-5, trên các đường dây viễn thông tốc độ cao đối xứng không được che chắn, ví dụ: Ethernet. Các chế độ ghép thành 1, 2 hoặc 4 cặp được đưa ra và ghép nối với 40 Ω nối tiếp với phần tử ghép điện dung. CDN HSS-2 cũng cho phép thử nghiệm trên ISDN và Ethernet với 10/100BaseT và 1000BaseT.

Cấp nguồn qua Ethernet (PoE) được áp dụng. Với điện áp thử nghiệm đột biến 2 kV thì điện áp dư tối đa tại cổng AE chỉ là 65 V nhờ mạng tách rời tuyệt vời. Các bộ phận tách rời bổ sung không cần thiết để bảo vệ thiết bị phụ trợ (AE). Khả năng tách rời cao cung cấp dạng xung độc lập AE cho thử nghiệm EUT.

Khả năng tái tạo phép đo cao được đưa ra bằng cách sử dụng CDN HSS-2. Mạng tách rời tuân theo tiêu chuẩn IEC 61000-4-5 Phiên bản 3. Nó có thể được sử dụng với dòng NSG của Teseq hoặc bất kỳ máy phát xung tiêu chuẩn công nghiệp nào có bộ chuyển đổi đầu nối thích hợp.

Đặc điểm nổi bật của Ametek CDN HSS-2

• CDN cho xung 1,2/50 μs theo IEC 61000-4-5 Phiên bản 3
• CDN cho tối đa 8 dây xoắn đôi không được che chắn (UTP)
• Khớp nối thành 1, 2 hoặc 4 cặp
• ISDN, 10/100BaseT, 1000BaseT
• PoE áp dụng

Thông số kỹ thuật của Ametek CDN HSS-2
