Máy chiếu biên dạng Jaten HB16-3015

Giới thiệu Máy chiếu biên dạng Jaten HB16-3015

Máy chiếu biên dạng Jaten HB16-3015 là giải pháp đo kiểm hiệu quả được ứng dụng rộng rãi trong các phòng thí nghiệm. Với thiết kế chiếu ngang, thiết bị cho phép kiểm tra chính xác đường bao và đặc tính bề mặt của nhiều loại chi tiết gia công có hình dạng phức tạp như mẫu chuẩn, chi tiết dập, cam, ren, bánh răng, dao cắt cũng như các loại dụng cụ và linh kiện khác, bao gồm đầu nối, đồng hồ và vật liệu kim cương.

Bên cạnh đó, đối với những kích thước hoặc khu vực khó quan sát bằng máy chiếu đứng, máy chiếu ngang giúp bổ trợ tối ưu, nâng cao hiệu quả đo lường và khả năng quan sát tổng thể.

Đặc điểm nổi bật của Jaten HB16-3015

• Khung máy chắc chắn, tích hợp màn hình cảm ứng LCD cỡ lớn cùng phần mềm QM2.0 hiện đại.
• Hệ thống quang học chất lượng cao, cho hình ảnh hiển thị sắc nét và rõ ràng.

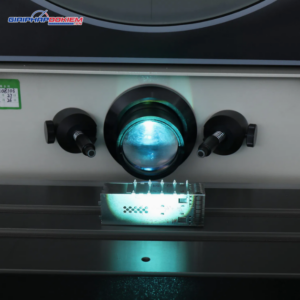

• Hệ thống chiếu sáng LED cho đường viền và bề mặt, có thể điều chỉnh linh hoạt.

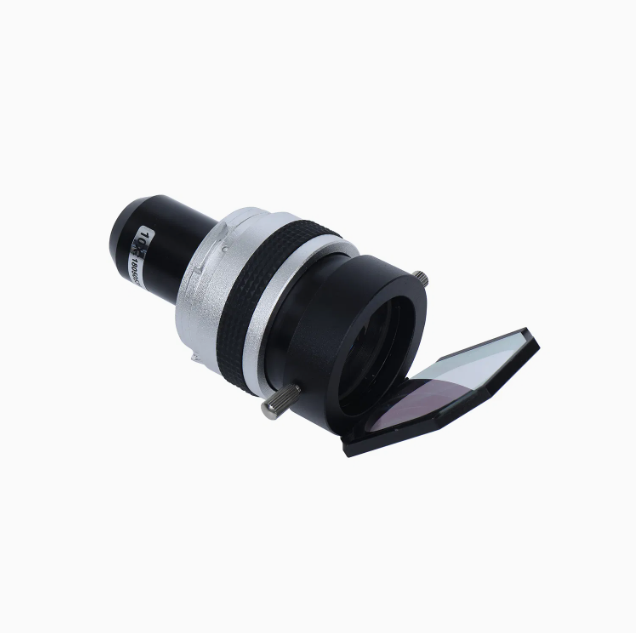

• Ống kính zoom 6,5X, dải phóng đại từ 30–190x, giao diện người dùng thân thiện và dễ thao tác.
• Hỗ trợ mở rộng các chức năng in ấn, lưu trữ và xuất dữ liệu đo.
• Cho phép xuất báo cáo ở nhiều định dạng như Excel, Word, TXT, đồng thời hỗ trợ nhập và xuất dữ liệu DXF.

Thông số kỹ thuật của HB16-3015

• Kích thước bàn đo kim loại: 408 × 126 mm
• Hành trình bàn đo:
– Trục X và Y: 300 × 150 mm
– Trục Y (lấy nét): 75 mm
• Độ phân giải tuyến tính trục X và Z: 0,0005 mm
• Phạm vi nghiêng: ±15°
• Độ chính xác đo: ≤ 3 + L/200 (µm)

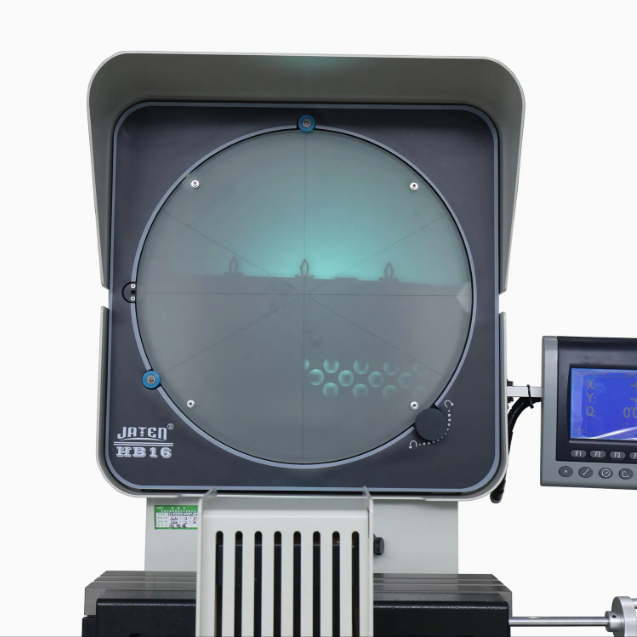

• Màn hình chiếu:
– Đường kính: Ø425 mm
– Phạm vi hiệu dụng: ≥ Ø400 mm (khắc vạch và chữ)
– Góc quay: 0 – 360°
– Độ phân giải hiển thị góc: 1′ hoặc 0,01°

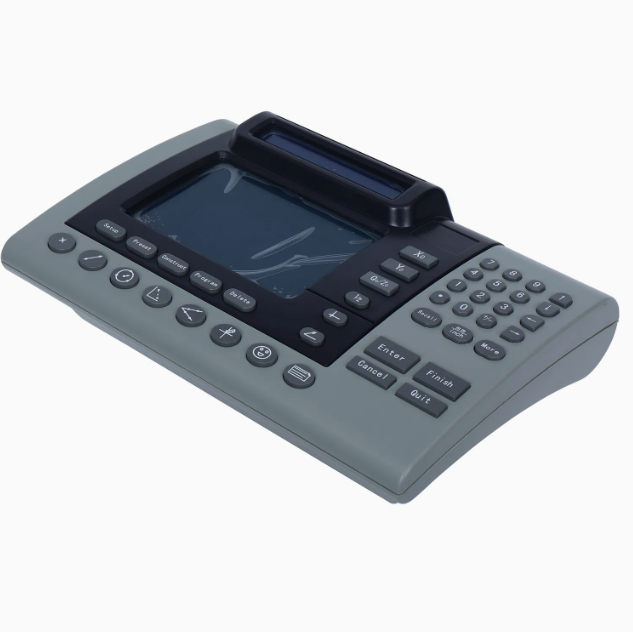

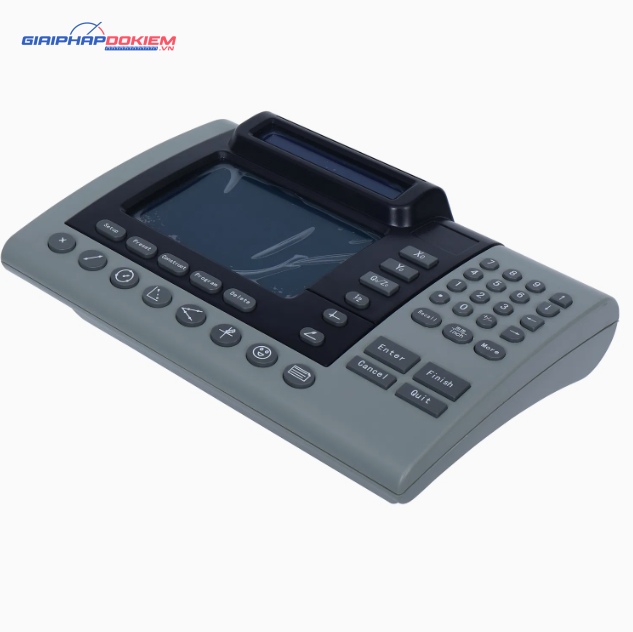

• Hệ thống số: Bộ xử lý dữ liệu đa chức năng DP300 (561-301)

• Hệ thống chiếu sáng:
– Chiếu sáng đường viền: 24V / 150W (đèn halogen)
– Chiếu sáng bề mặt: 21V / 150W (sợi quang)

• Nguồn điện: AC 110V/60Hz hoặc 220V/50Hz, công suất 650W
• Kích thước máy (D × R × C): 1160 × 600 × 960 mm
• Kích thước đóng gói: 1300 × 880 × 1250 mm
• Trọng lượng tổng / tịnh: 200 kg / 160 kg

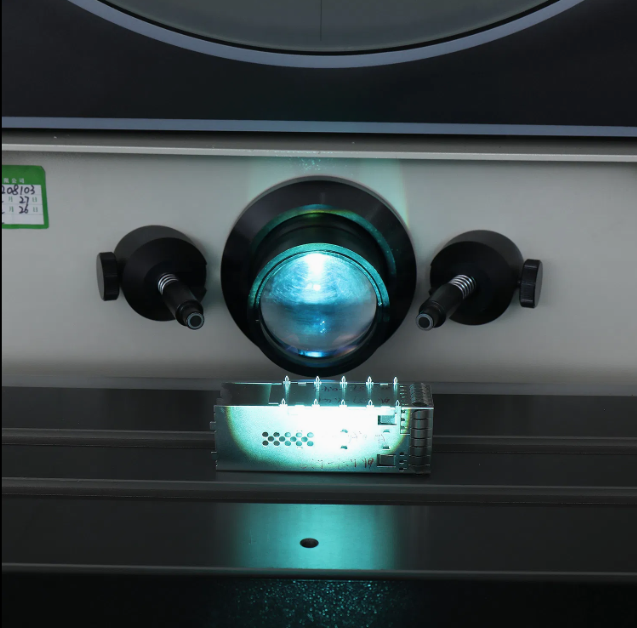

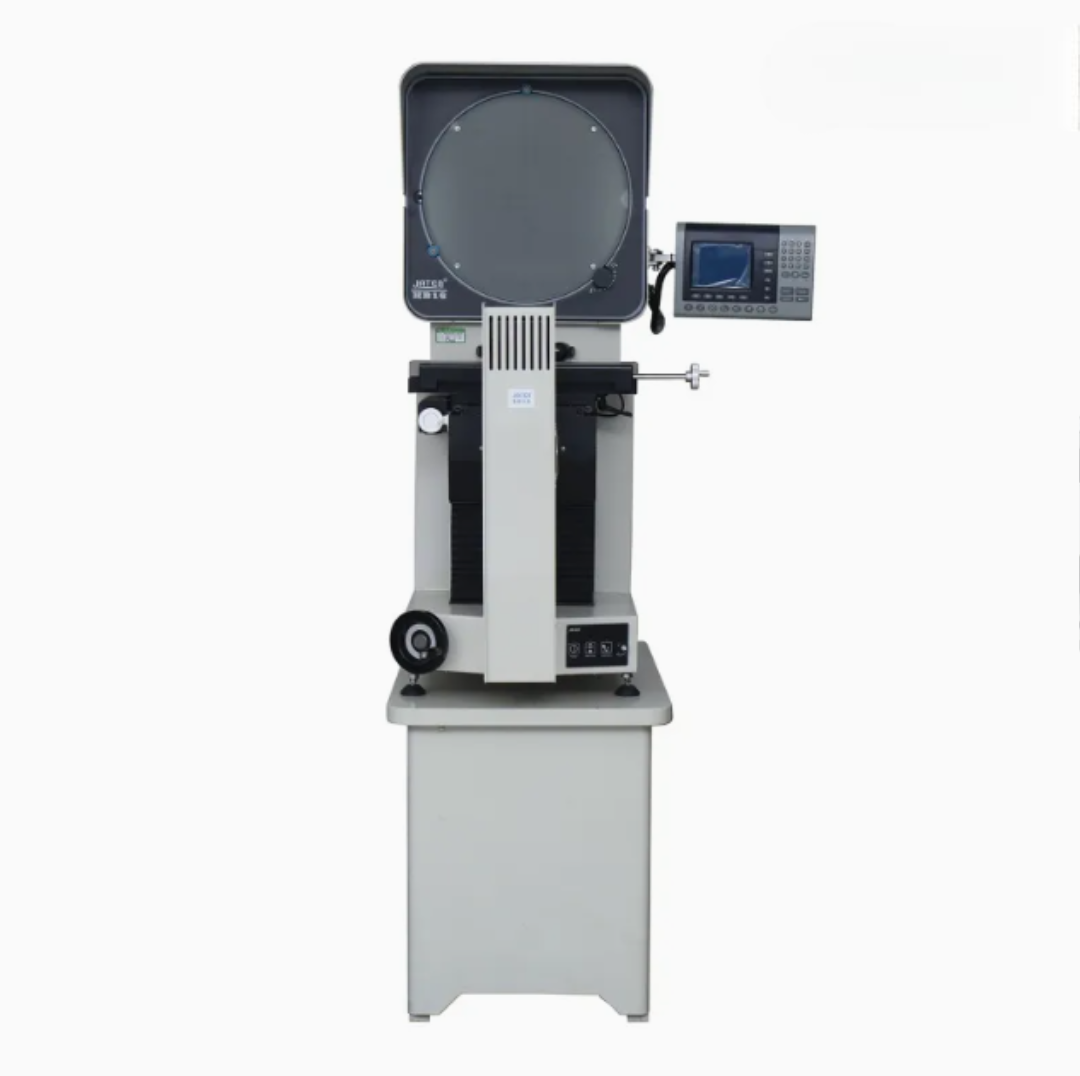

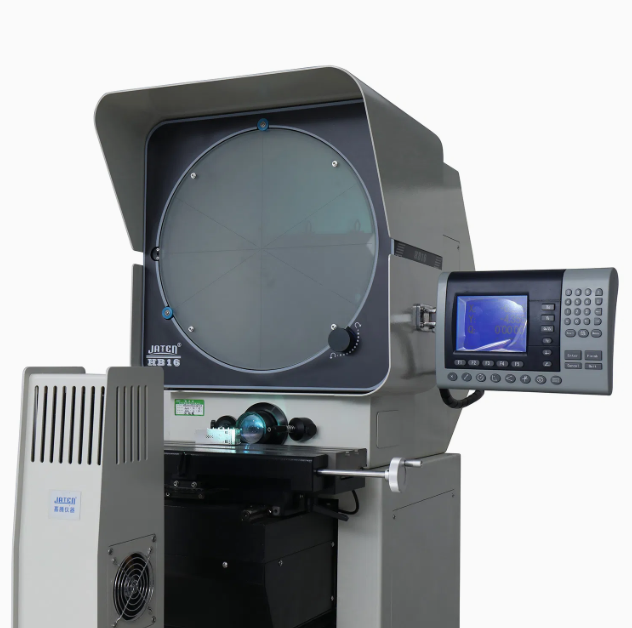

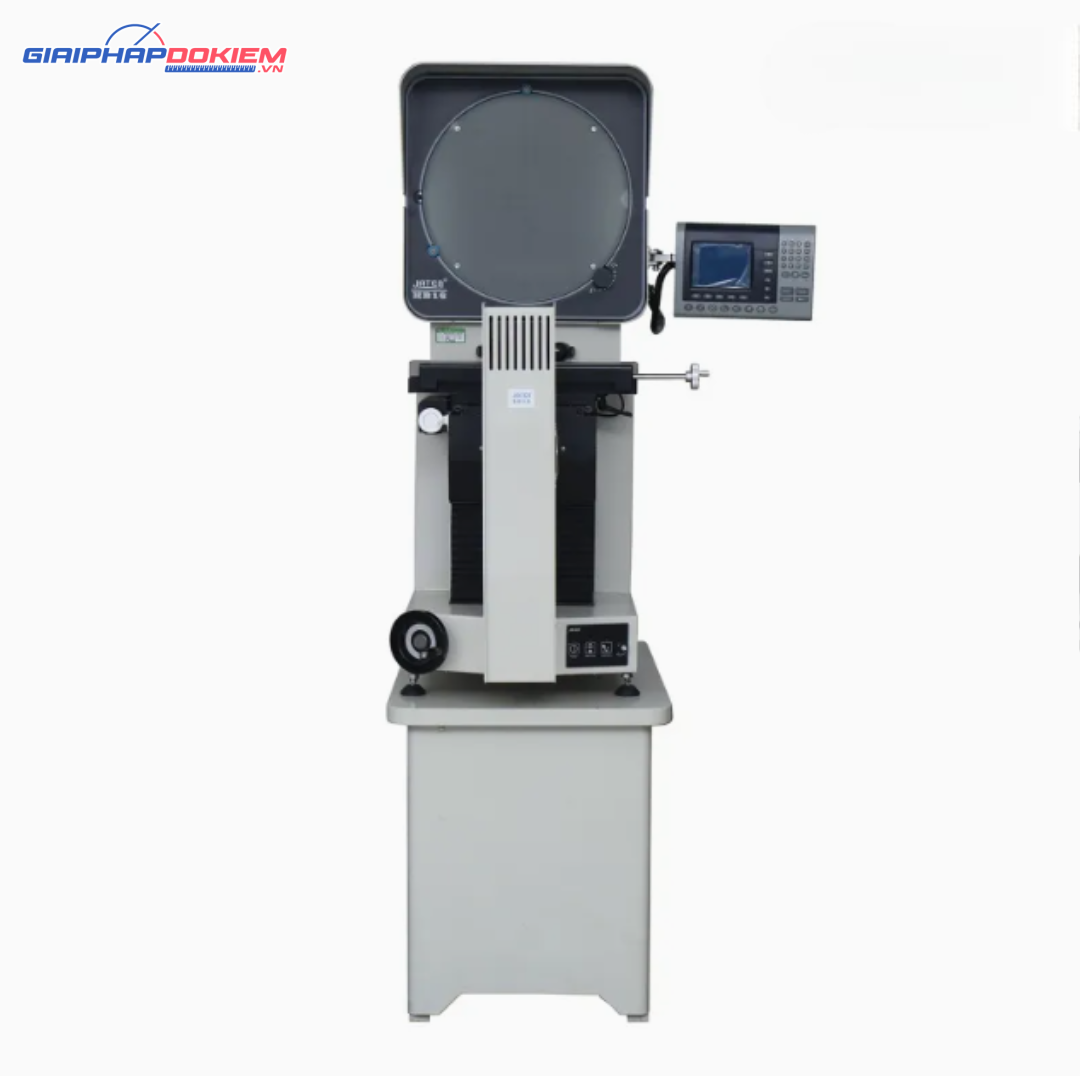

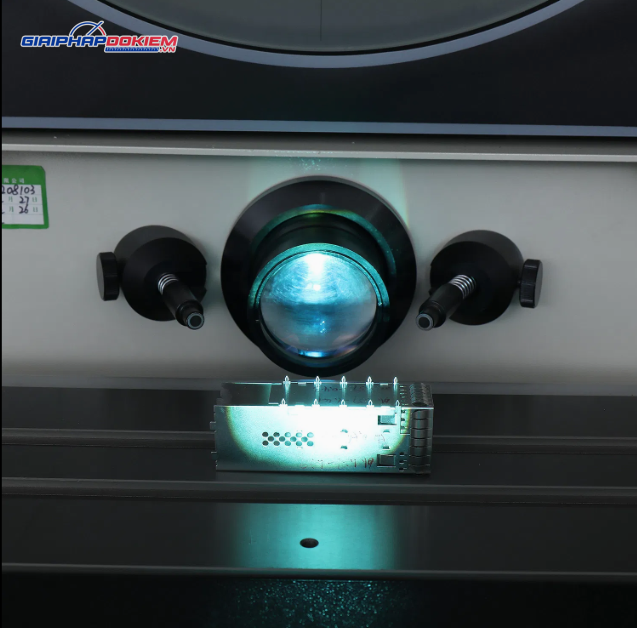

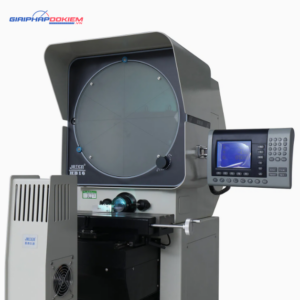

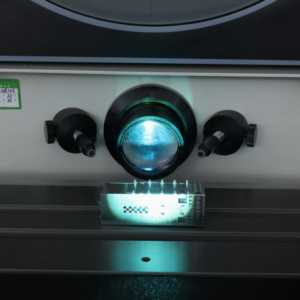

Hình ảnh của sản phẩm HB16-3015
