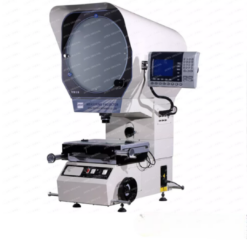

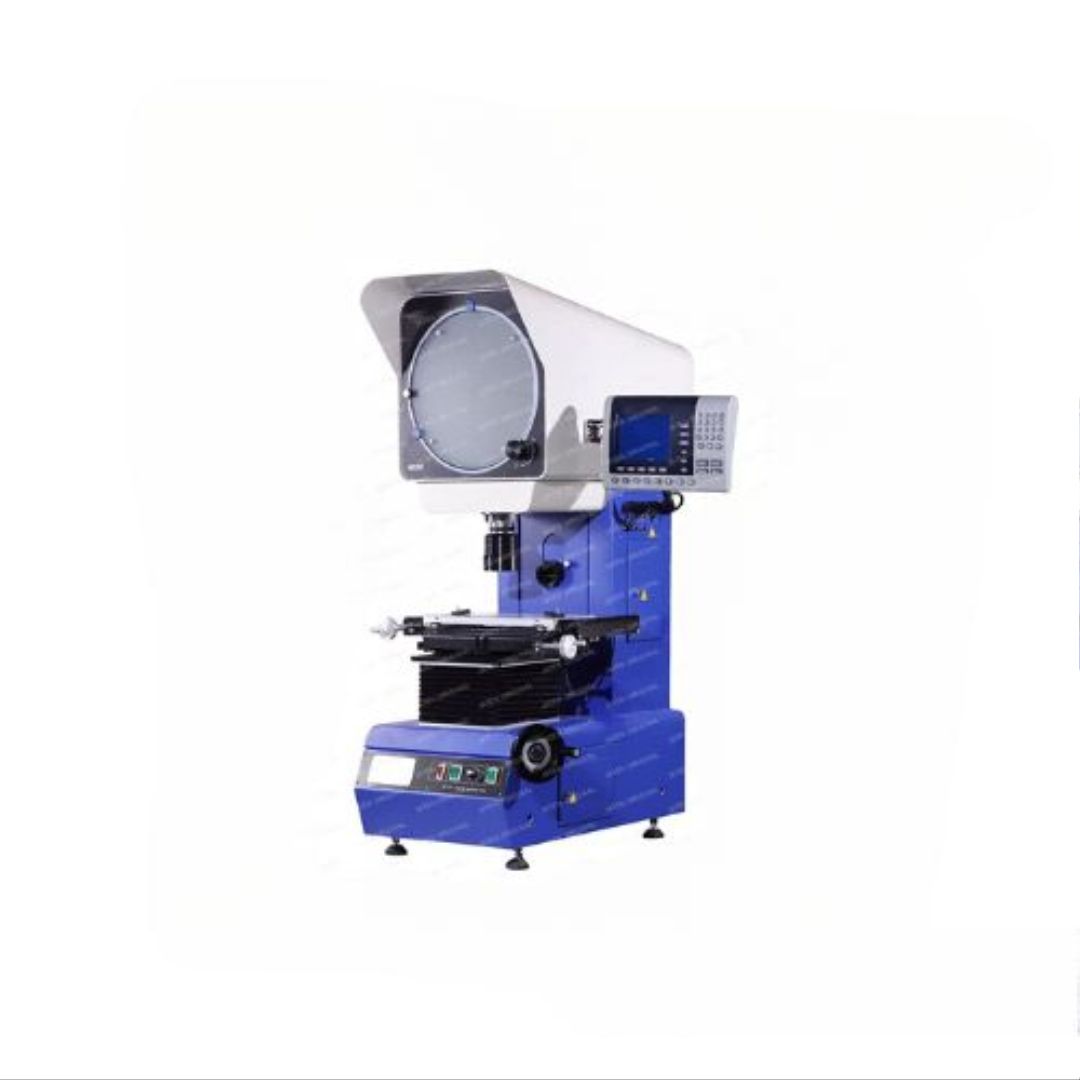

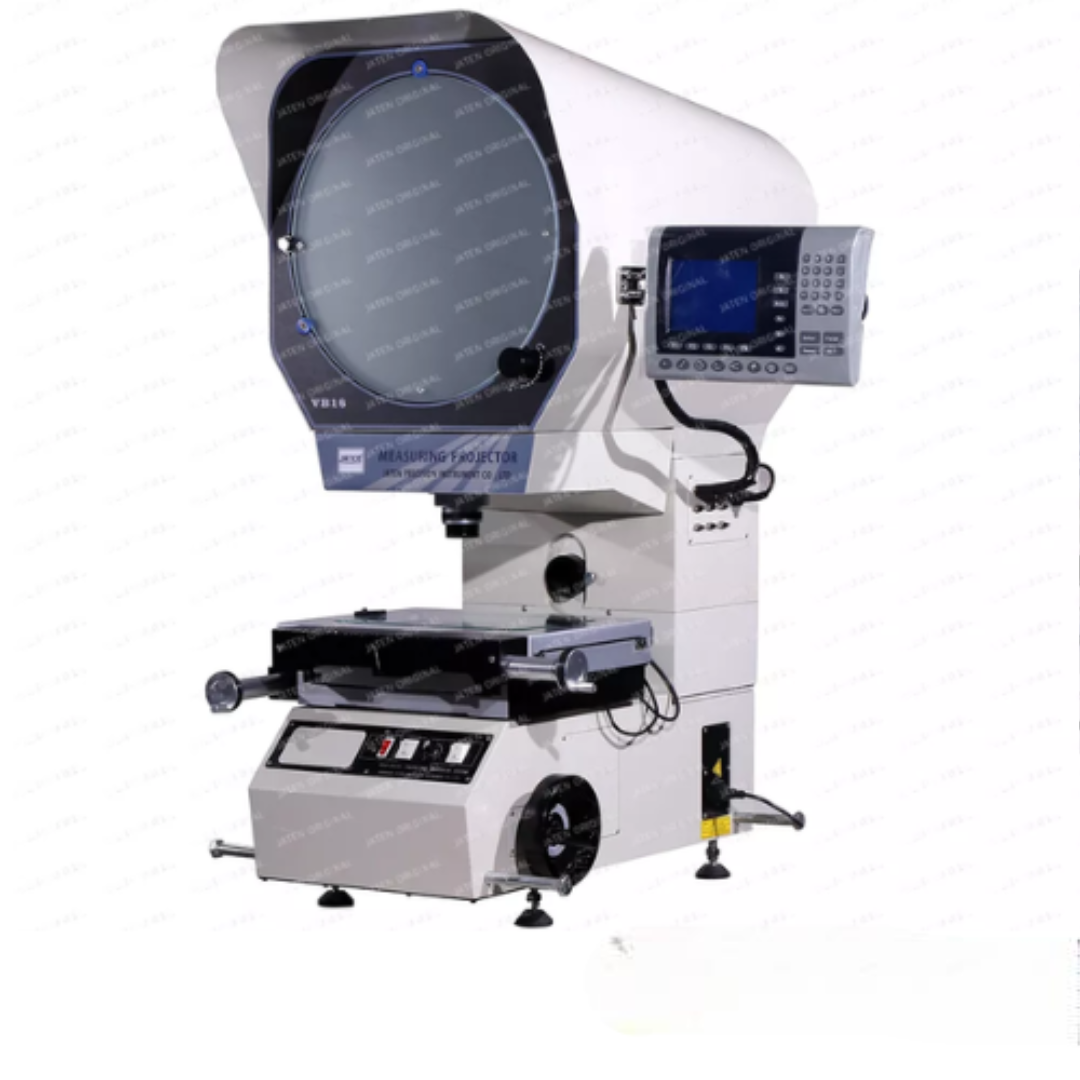

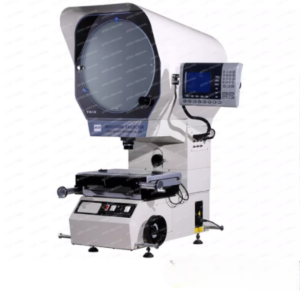

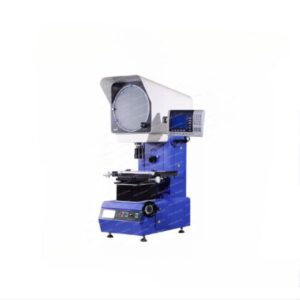

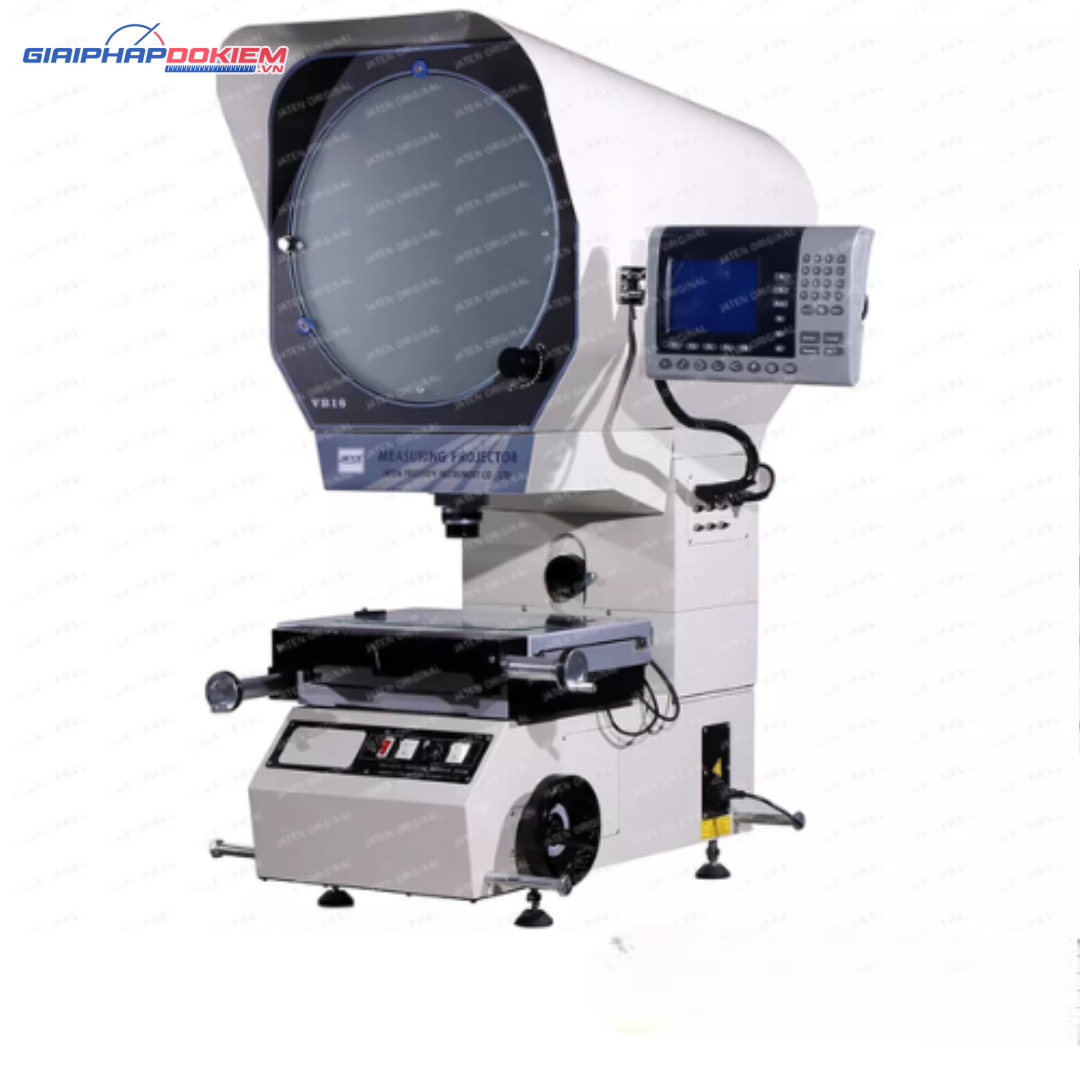

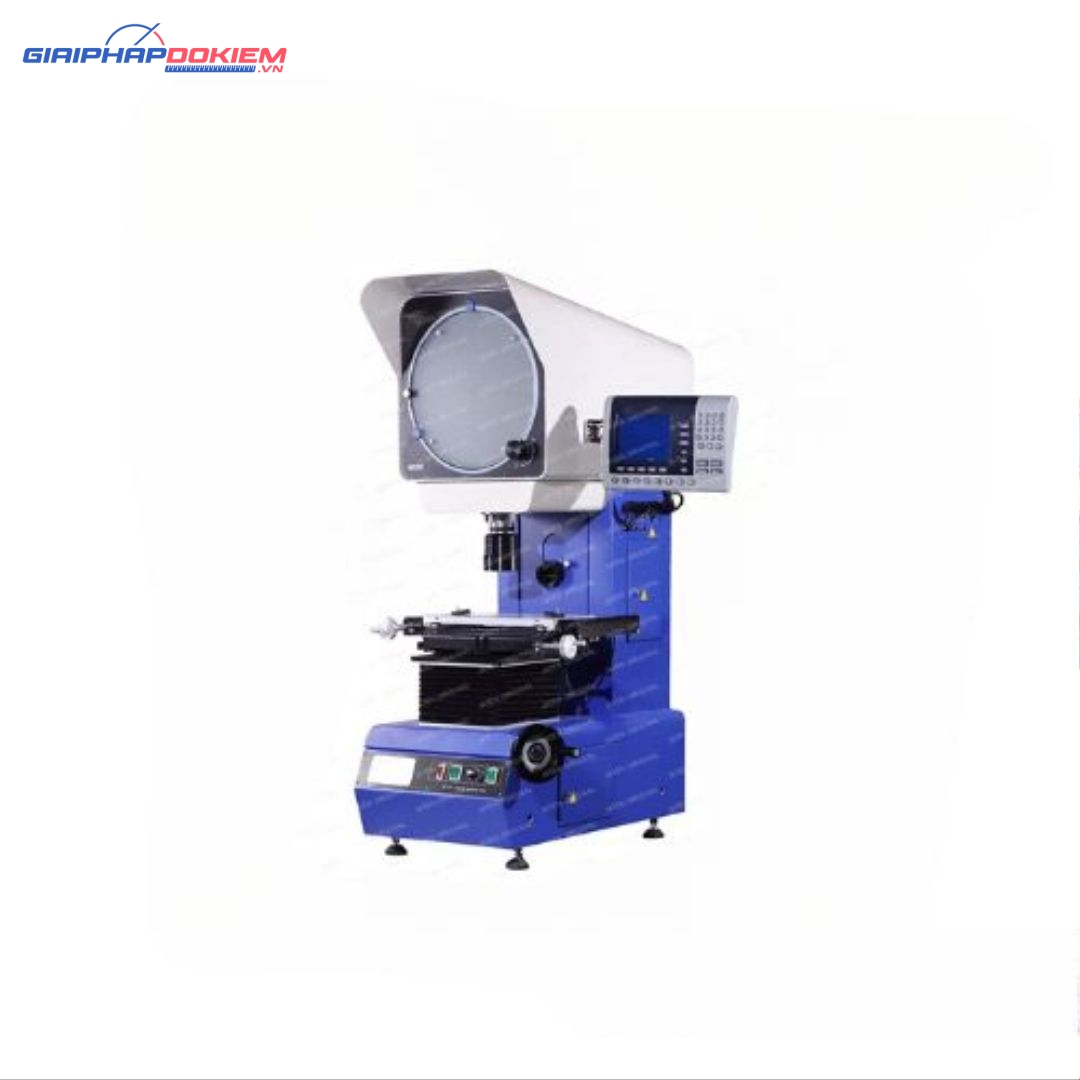

Máy đo biên dạng Jaten VB12-2010

Sơ lược về Máy đo biên dạng Jaten VB12-2010

Máy đo biên dạng Jaten VB12-2010 được thiết kế với đường ray con lăn chéo kết hợp ổ trục vít có độ chính xác cao, giúp quá trình nâng hạ diễn ra êm ái và ổn định. Nhờ công nghệ phủ phản xạ tiên tiến, hình ảnh thu được rõ nét hơn đồng thời khả năng chống bụi được cải thiện đáng kể.

Thiết bị cho phép điều chỉnh linh hoạt độ chiếu sáng đường viền và bề mặt nhằm đáp ứng yêu cầu đo của nhiều loại phôi khác nhau.Hệ thống đèn LED chiếu sáng nhập khẩu có tuổi thọ cao, bảo đảm độ ổn định và độ chính xác trong quá trình đo lường. Bên cạnh đó, hệ quang học độ phân giải cao mang lại hình ảnh sắc nét với sai số phóng đại nhỏ hơn 0,08%.

Máy còn được trang bị hệ thống làm mát bằng quạt hai trục mạnh mẽ, giúp kéo dài tuổi thọ sử dụng. Bộ hiển thị số DP300 hiện đại, màu sắc trực quan, hỗ trợ đo 2D nhanh và chính xác, đồng thời tích hợp máy in mini cho phép in ấn và lưu trữ dữ liệu thuận tiện. Ngoài ra, thiết bị đi kèm vật kính tiêu chuẩn 10X và tùy chọn các vật kính 20X, 50X, 100X, cùng bàn quay, công tắc chân và các loại kẹp, đáp ứng đa dạng nhu cầu sử dụng.

Thông số kỹ thuật của Jaten VB12-2010

• Kích thước giai đoạn kim loại: 340×170 mm
• Giai đoạn di chuyển Trục X và trục Y: 200×100 mm
• Giai đoạn di kính: 246×120 mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Kỹ thuật số: Đường kính 330mm, phạm vi hiệu quả> 300 (có Dấu ‘*’)
• Sự chiếu sáng: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn: AC110V/60Hz; 220V/50Hz
• Kích thước: (D*W*H): 785x575x1136 mm
• Kích thước đóng gói (L * W * H): 990X765X1340 mm
• Tổng / Trọng lượng tịnh: 220/170 Kg
