Máy chiếu biên dạng Jaten HB16-3015Z

Giới thiệu Máy chiếu biên dạng Jaten HB16-3015Z

Máy chiếu biên dạng Jaten HB16-3015Z được ứng dụng rộng rãi trong phòng thí nghiệm nhằm phục vụ công tác kiểm tra và đo lường chính xác. Với thiết kế chiếu ngang, thiết bị cho phép kiểm tra chi tiết đường bao và đặc tính bề mặt của nhiều loại chi tiết gia công có hình dạng phức tạp như mẫu chuẩn, chi tiết dập, cam, ren, bánh răng, dao cắt, cùng các loại dụng cụ và linh kiện khác như đầu nối, đồng hồ hay kim cương.

Ngoài ra, đối với những kích thước và khu vực khó quan sát bằng hệ thống chiếu đứng, máy chiếu ngang đóng vai trò hỗ trợ hiệu quả, giúp bổ sung và nâng cao độ chính xác trong quá trình đo và quan sát.

Đặc điểm nổi bậc của HB16-3015Z

• Khung máy chắc chắn, đi kèm màn hình cảm ứng LCD lớn và phần mềm QM2.0 tiên tiến.
• Hệ thống quang học chất lượng cao, cho hình ảnh sắc nét và rõ ràng.

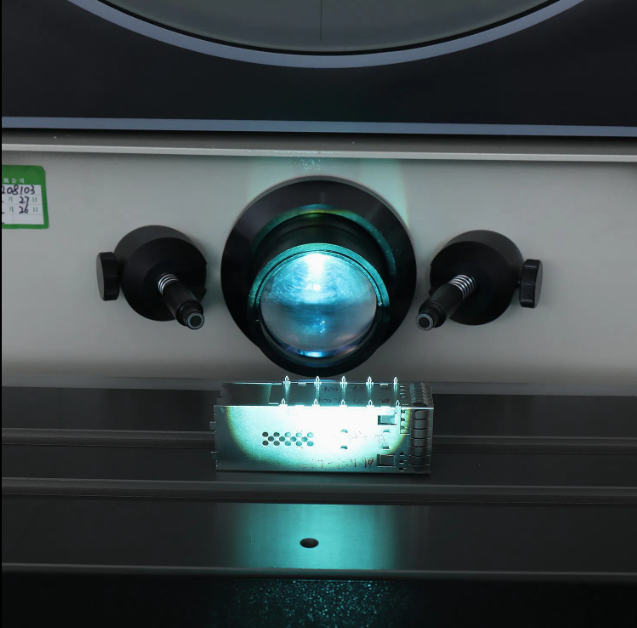

• Đèn LED chiếu sáng đường viền và bề mặt, có thể điều chỉnh linh hoạt.

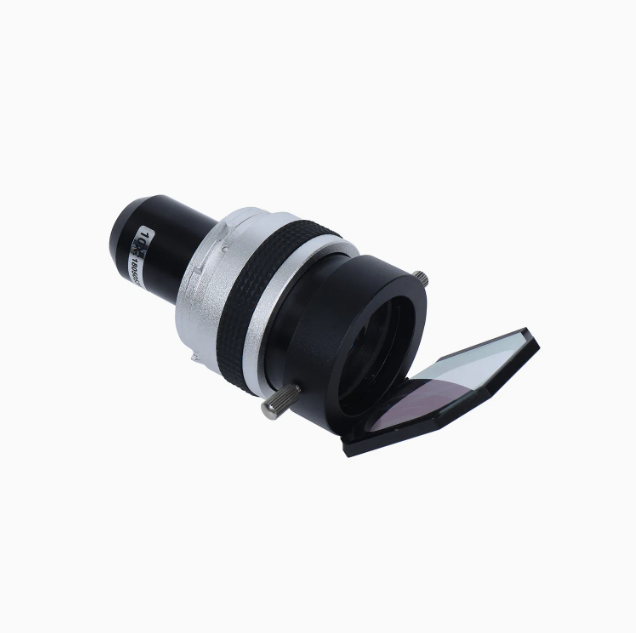

• Ống kính phóng đại 6,5X, thay đổi độ phóng đại trong phạm vi 30–190x, với giao diện người dùng thân thiện và dễ vận hành.
• Hỗ trợ mở rộng các chức năng in ấn, lưu trữ và xuất dữ liệu.
• Kết xuất báo cáo đa định dạng như Excel, Word, TXT, đồng thời hỗ trợ nhập và xuất dữ liệu DXF.

Thông số kỹ thuật của HB16-3015Z

• Kích thước bàn đo kim loại: 408 × 126 mm
• Hành trình di chuyển:
– Trục X và Y: 300 × 150 mm
– Trục Y (lấy nét): 75 mm
• Độ phân giải tuyến tính trục X và Z: 0,0005 mm
• Phạm vi nghiêng: ±15°
• Độ chính xác đo: ≤ 3 + L/200 µm

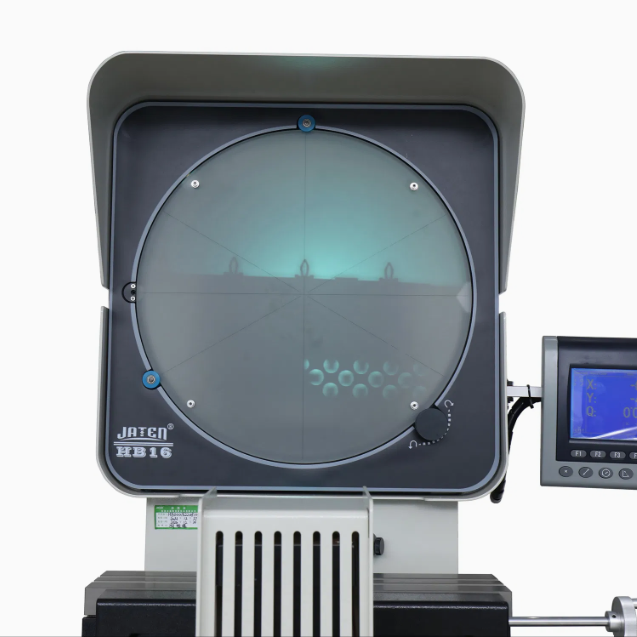

• Màn hình chiếu:
– Đường kính: Ø425 mm
– Phạm vi hiệu dụng: ≥ Ø400 mm (có khắc vạch và chữ)
– Phạm vi quay: 0–360°
– Độ phân giải hiển thị góc: 1′ hoặc 0,01°

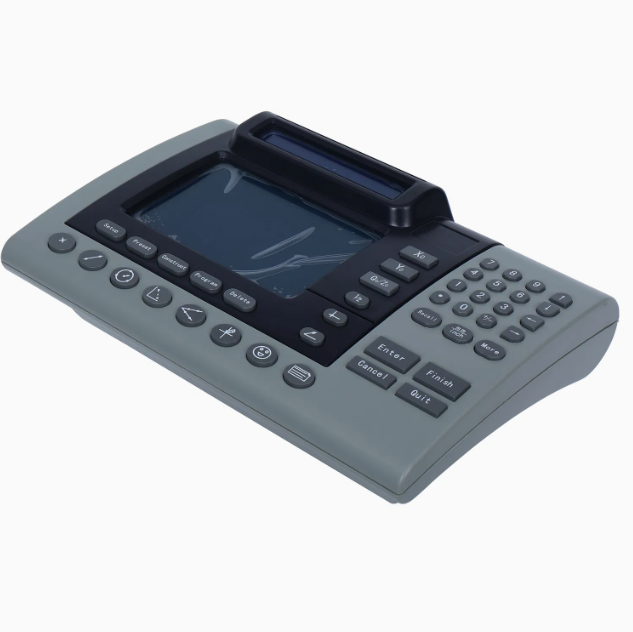

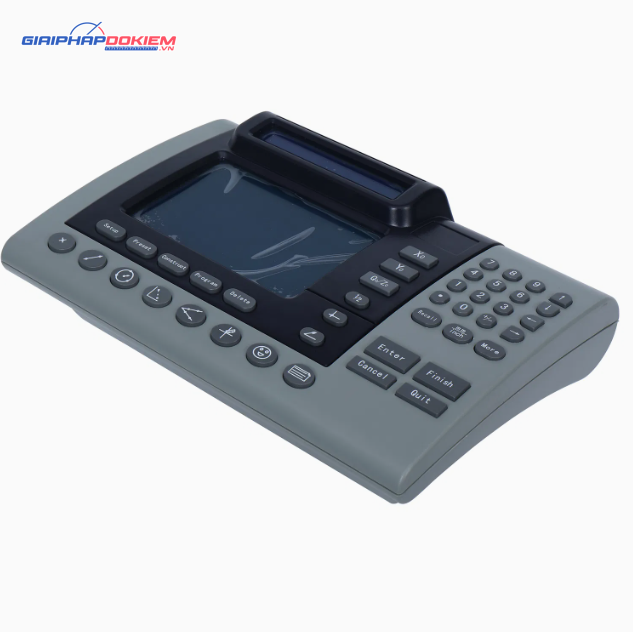

• Hệ thống số: Bộ xử lý dữ liệu đa chức năng DP300 (561-301)

• Hệ thống chiếu sáng:
– Chiếu sáng đường viền: 24V / 150W (đèn halogen)
– Chiếu sáng bề mặt: 21V / 150W (sợi quang)

• Nguồn điện: AC 110V/60Hz hoặc 220V/50Hz, công suất 650W
• Kích thước máy (D × R × C): 1160 × 600 × 960 mm
• Kích thước đóng gói: 1300 × 880 × 1250 mm
• Trọng lượng: Tổng / tịnh: 200 kg / 160 kg

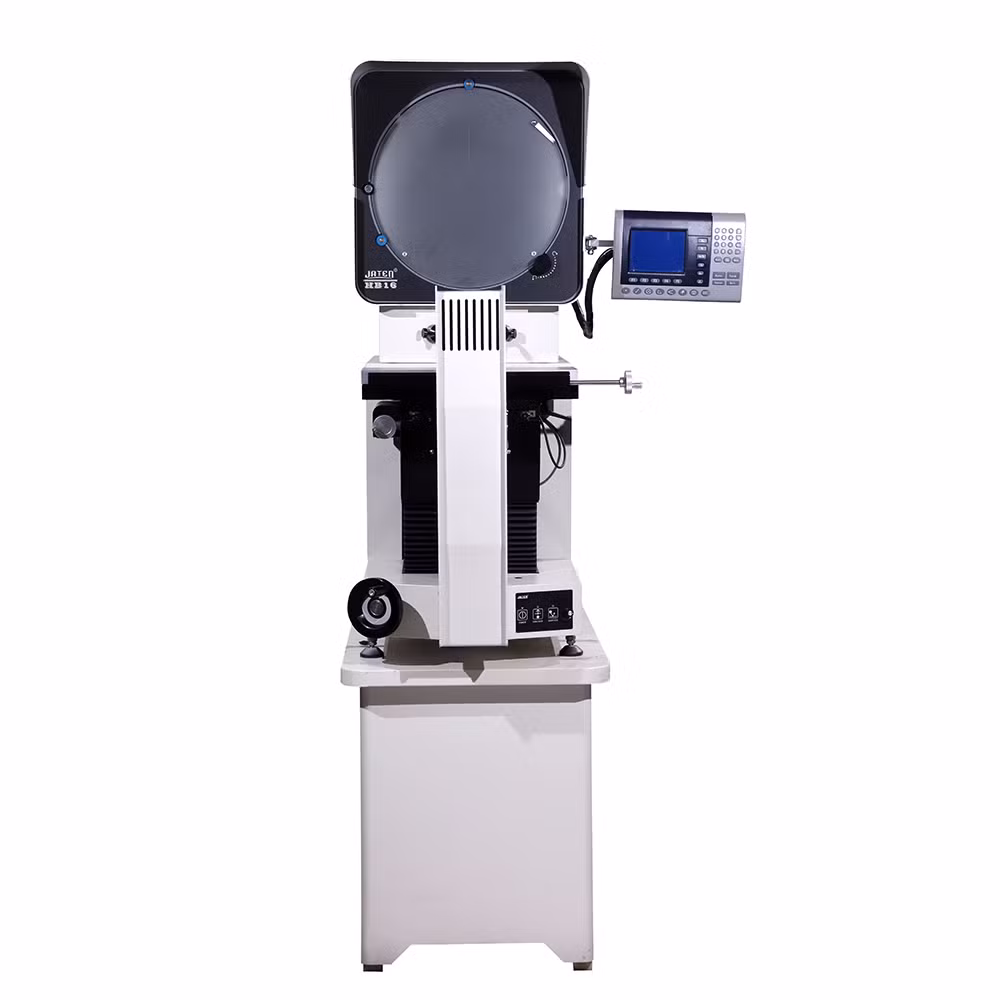

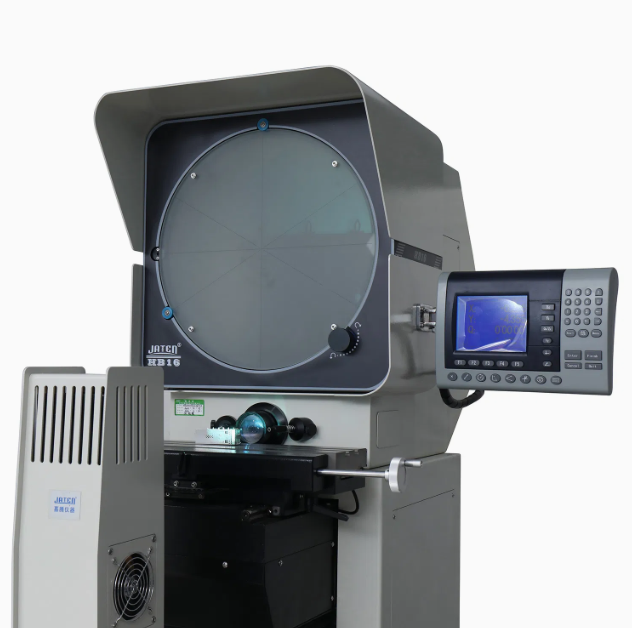

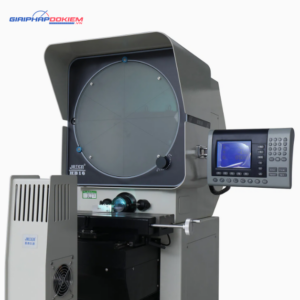

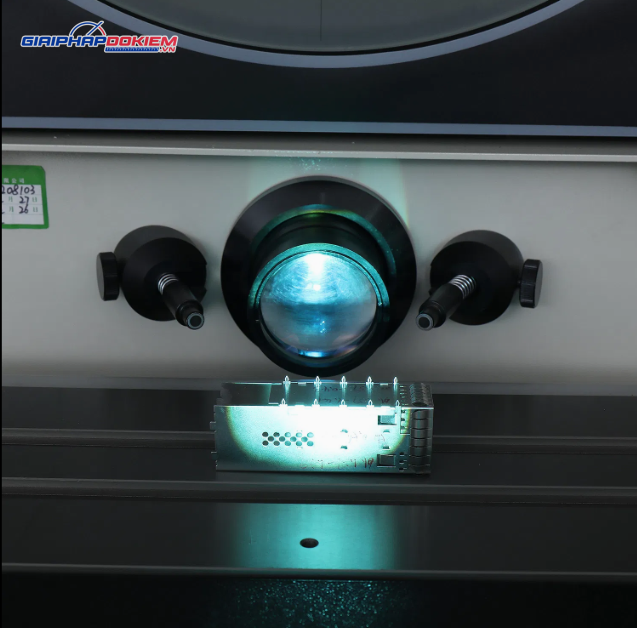

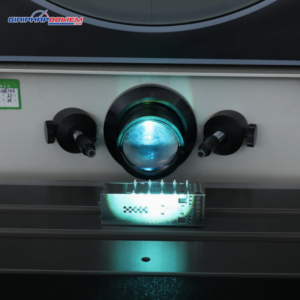

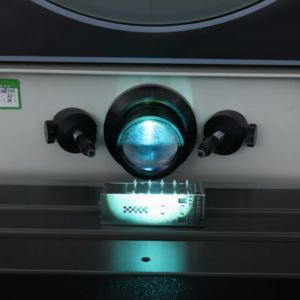

Hình ảnh của sản phẩm
