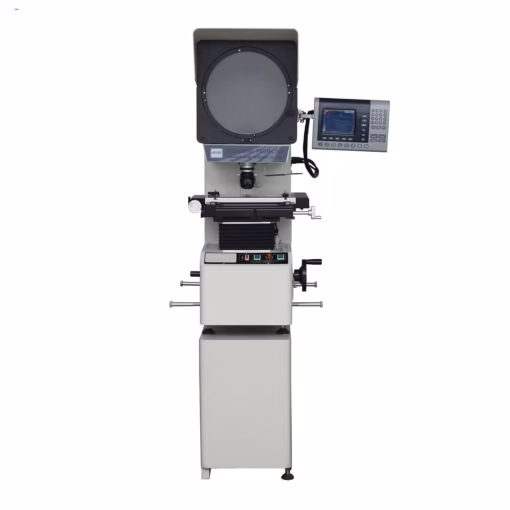

Máy đo biên dạng Jaten JT-3025AZ

Giới thiệu Máy đo biên dạng Jaten JT-3025AZ

Máy đo biên dạng Jaten JT-3025AZ được sử dụng phổ biến trong công tác kiểm tra biên dạng và kích thước đường viền của sản phẩm, chẳng hạn như nhôm ép đùn, chi tiết dập, khuôn có độ chính xác cao và các linh kiện kỹ thuật khác.

Máy đo biên dạng Jaten JT-3025AZ cho phép thực hiện phép đo bằng nhiều phương thức khác nhau. Phương pháp đơn giản nhất là sử dụng các vạch chuẩn hiển thị trên màn hình, chồng trực tiếp lên hình ảnh bóng của chi tiết, giúp người quan sát đọc kích thước tương tự như đặt một thước trong suốt lên hình ảnh. Một phương pháp khác là lần lượt căn chỉnh các điểm cần đo trên hình bóng với vị trí trung tâm của màn hình, đồng thời di chuyển bàn đo và theo dõi khoảng dịch chuyển thông qua bộ hiển thị số.

Bên cạnh đó, các giải pháp công nghệ hiện đại còn ứng dụng phần mềm phân tích hình ảnh để tự động đo và xuất báo cáo kết quả. Trong thực tế, hai phương pháp đầu vẫn được sử dụng rộng rãi, trong khi phương pháp dựa trên phần mềm tuy còn mới nhưng đang dần được áp dụng trong kỷ nguyên công nghệ số.

Thông số kỹ thuật của Jaten JT-3025AZ

• Kích thước giai đoạn kim loại: 450 x 280mm
• Giai đoạn di chuyển Trục X và trục Y: 250 x 150mm
• Giai đoạn di kính: 306 x 196mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 780x550x1150mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 225/165Kg
