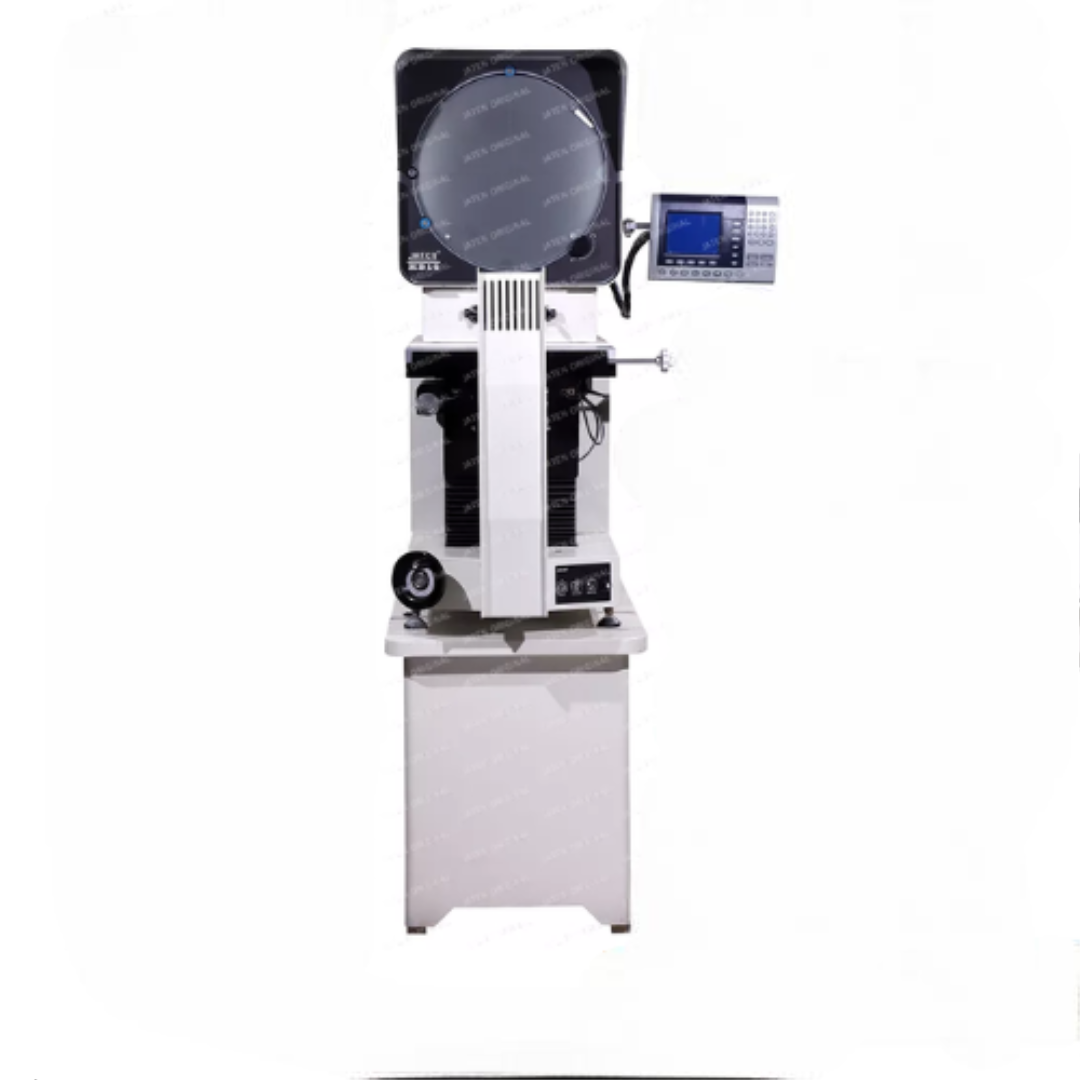

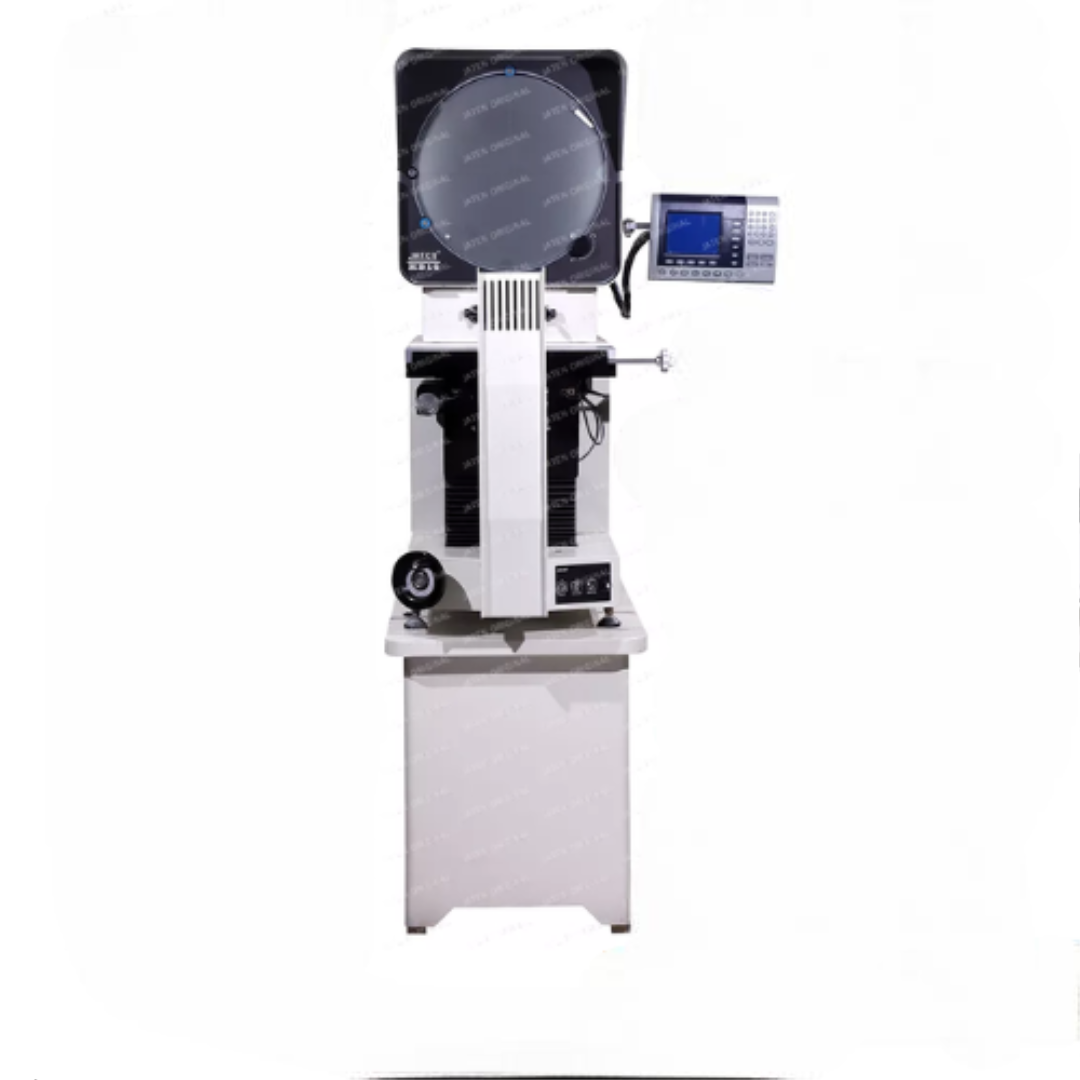

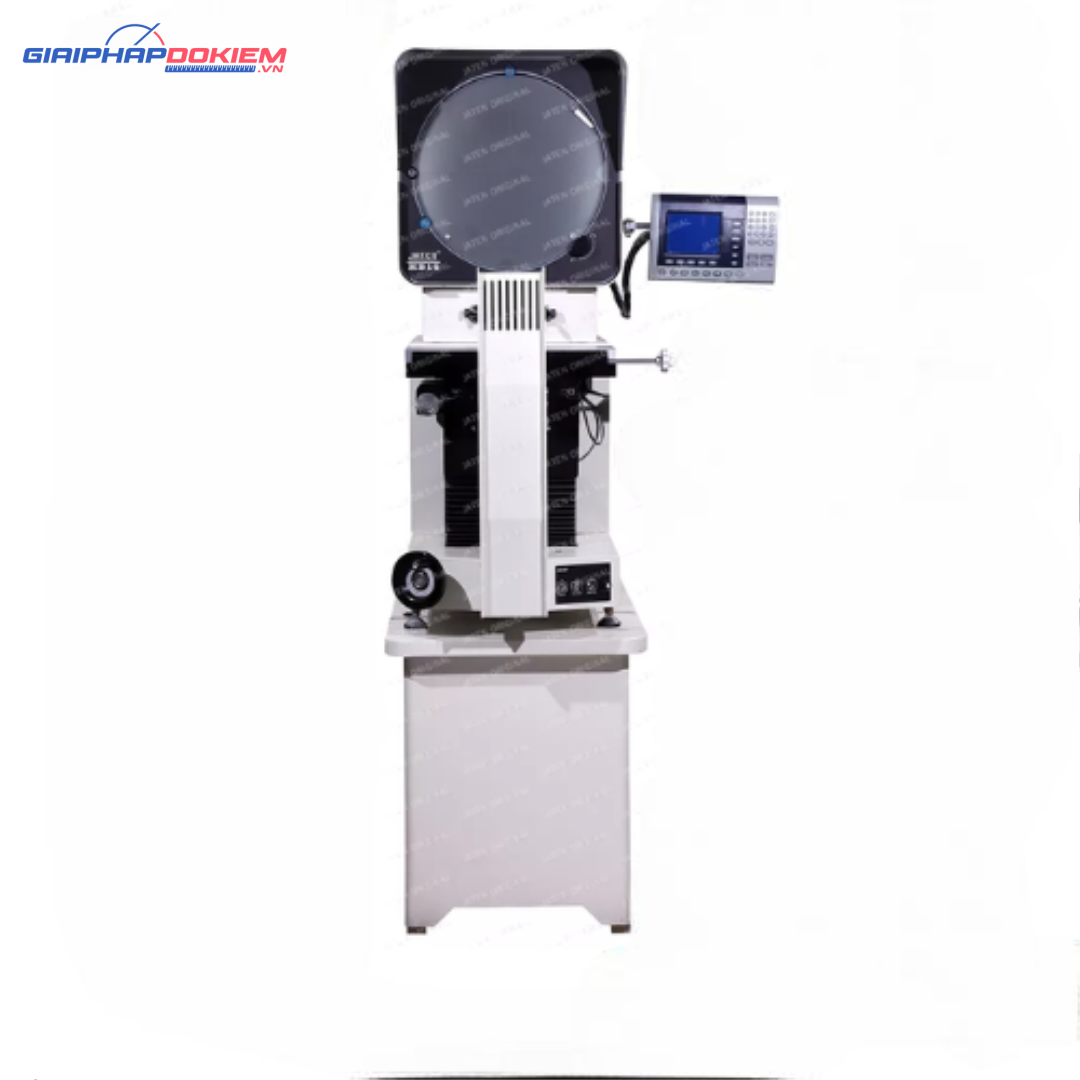

Máy chiếu biên dạng Jaten JT3015AZ

Mô tả sản phẩm Máy chiếu biên dạng Jaten JT3015AZ

Máy chiếu biên dạng Jaten JT3015AZ được ứng dụng rộng rãi trong việc kiểm tra biên dạng và đường bao của sản phẩm, điển hình như nhôm ép đùn, chi tiết dập và các loại khuôn có độ chính xác cao.

Máy chiếu biên dạng quang học, còn được gọi là máy so sánh quang học, cho phép thực hiện phép đo thông qua nhiều phương pháp khác nhau. Cách đo cơ bản nhất là sử dụng hệ vạch chia hiển thị trên màn hình, chồng trực tiếp lên hình ảnh bóng của chi tiết, giúp người vận hành đọc kích thước tương tự như đo bằng thước. Một phương pháp khác là xác định các điểm đặc trưng trên hình bóng bằng cách căn chỉnh chúng với tâm màn hình, sau đó di chuyển bàn đo và theo dõi quãng đường dịch chuyển thông qua bộ hiển thị số.

Ngoài ra, các giải pháp hiện đại còn tích hợp phần mềm phân tích hình ảnh để tự động đo lường và xuất báo cáo. Trong thực tế, hai phương pháp đầu vẫn được sử dụng phổ biến nhất, trong khi phương pháp dựa trên phần mềm tuy mới hơn nhưng đang dần được áp dụng rộng rãi trong thời đại số hóa.

Thông số kỹ thuật cJaten JT3015AZ

• Kích thước giai đoạn kim loại: 354 x 228mm
• Giai đoạn di chuyển Trục X và trục Y: 150 x 50mm
• Giai đoạn di kính: 210 x 160mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 780x530x1150mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 200 / 150kg
