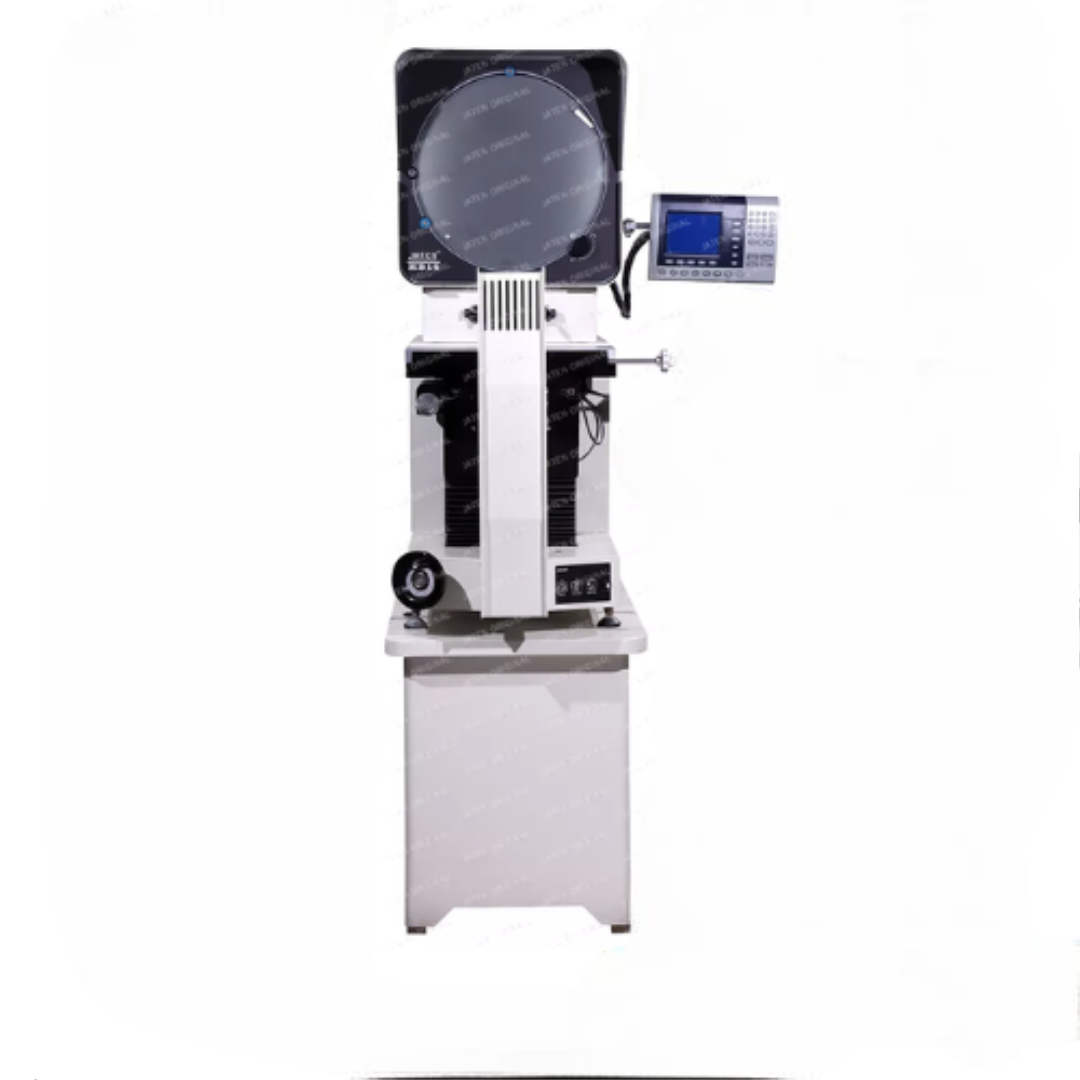

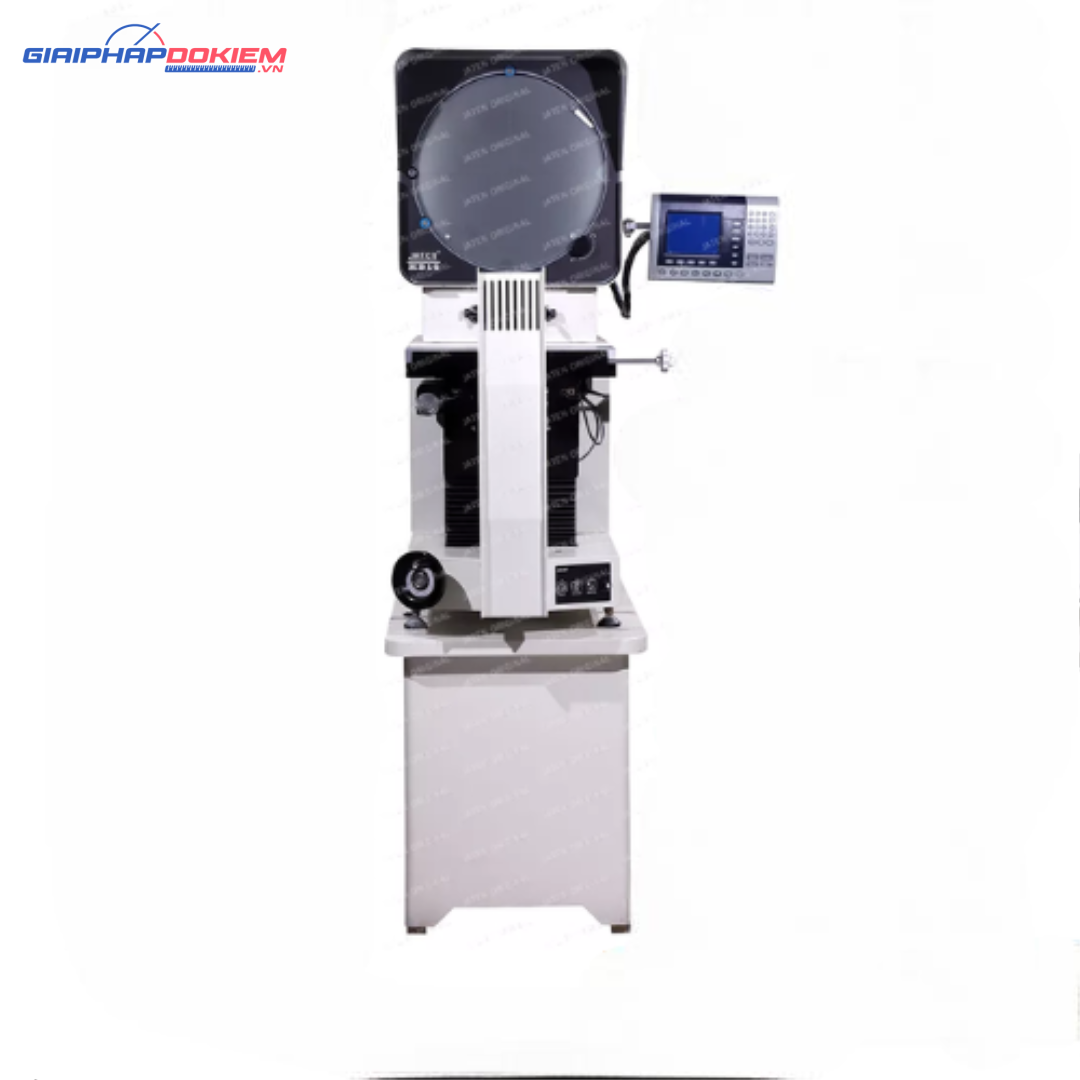

Máy đo biên dạng Jaten JT3015Z

Sơ lược về Máy đo biên dạng Jaten JT3015Z

Máy đo biên dạng Jaten JT3015Z được ứng dụng rộng rãi để kiểm tra đường viền của nhiều loại sản phẩm, chẳng hạn như nhôm đùn, chi tiết dập và khuôn chính xác.

Máy chiếu biên dạng quang học, hay còn gọi là máy so sánh quang học, cung cấp nhiều phương pháp đo khác nhau. Phương pháp cơ bản nhất là sử dụng các vạch chia trên màn hình chồng lên bóng hình của chi tiết, giúp người vận hành đo giống như đặt một thước trực tiếp trên hình ảnh. Một phương pháp khác liên quan đến việc sắp xếp các điểm trên bóng hình so với ô trung tâm của màn hình, đồng thời di chuyển bàn đo để xác định khoảng cách dịch chuyển, sau đó đọc kết quả bằng bộ hiển thị số.

Ngoài ra, các công nghệ hiện đại sử dụng phần mềm phân tích hình ảnh để tự động đo và lập báo cáo. Hai phương pháp đầu vẫn được sử dụng phổ biến, trong khi phương pháp phần mềm mới hơn, ít phổ biến nhưng đang dần được áp dụng trong thời đại kỹ thuật số.

Thông số kỹ thuật của Jaten JT3015Z

• Kích thước giai đoạn kim loại: 340 x 152mm
• Giai đoạn di chuyển Trục X và trục Y: 150 x 50mm
• Giai đoạn di kính: 196 x 96mm
• Du lịch giai đoạn Trục Z: 100mm (để lấy nét)
• Độ chính xác: ≤3+L/200(um)
• Độ phân giải của trục điểm X và Y: 0,0005 mm
• Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* “Kẻ ô)
  Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 ‘hoặc0.01
• Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)
• Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)
• Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)
• Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W
• Kích thước (L×W×H): 780x530x1150mm
• Kích thước đóng gói: 990x765x1340mm
• Tổng / Trọng lượng tịnh: 200 / 150kg
