Máy đo điện trở cách điện TES-1601

Giới thiệu máy đo điện trở cách điện TES-1601

Máy đo điện trở cách điện TES-1601 là thiết bị chuyên dụng, được thiết kế để đánh giá độ cách điện của các hệ thống điện trong cả môi trường công nghiệp và dân dụng. Với khả năng đo điện trở cách điện lên đến 2 TΩ, TES-1601 giúp nhận diện sớm các vấn đề về suy giảm cách điện, từ đó ngăn ngừa các sự cố tiềm ẩn và đảm bảo an toàn cho thiết bị điện trong quá trình vận hành.

Thiết bị nổi bật với màn hình LCD lớn, hiển thị thông số rõ nét và cho phép lựa chọn dải điện áp thử nghiệm linh hoạt từ 250V đến 1000V. TES-1601 cũng được trang bị tính năng xả điện tự động sau khi đo, giúp bảo vệ an toàn cho người sử dụng. Với thiết kế chắc chắn, dễ cầm nắm và thao tác, TES-1601 là công cụ lý tưởng cho các kỹ sư và kỹ thuật viên trong việc kiểm tra, bảo trì hệ thống cách điện một cách chính xác và tin cậy.

Tính năng của máy đo điện trở cách điện TES-1601

• Màn hình kỹ thuật số 3-3/4 với chỉ báo thanh analog.
• Tự động đo phạm vi Mega Ohm.
• Màn hình hiển thị dạng logarit với 50 phân đoạn.
• Thiết kế nhỏ gọn, dễ mang theo trong các gói thử nghiệm.
• Khả năng kiểm tra cách điện với điện áp định mức và tải 1mA.
• Dòng điện ngắn mạch liên tục lên tới 200mA.
• Đáp ứng tiêu chuẩn IEC61557.

Thông số kỹ thuật của TES-1601

Thông số kỹ thuật OHMS & Tiếng bíp liên tục:

• Phạm vi: 40Ω
• Độ phân giải: 0,01Ω
• Độ chính xác: ±1% + 30
• Điện áp mạch hở tối đa: 12,8V
• Dòng điện ngắn mạch tối đa: >200mA
• Bảo vệ quá tải: 600Vrms

Thông số tiếng bíp liên tục:

• Độ phân giải: 0,01Ω
• Tiếng bíp hoạt động khi điện trở < 4Ω
• Điện áp mạch hở tối đa: 12,8V
• Bảo vệ quá tải: 600Vrms

Thông số điện áp AC (40Hz ～500Hz):

• Phạm vi: 600V
• Độ phân giải: 0,1V
• Độ chính xác (trên 1V): 1,5% + 3
• Trở kháng đầu vào: 4,5MΩ
• Bảo vệ quá tải: 750Vrms

Thông số Meg OHMS (Phạm vi tự động):

• Phạm vi và độ phân giải:
  • 4MΩ / 40MΩ / 400MΩ / 4000MΩ tại 250V, 500V, 1000V
  • Độ phân giải: 1KΩ
• Độ chính xác:
  • < 2000MΩ: 3% + 5

  • 2000MΩ: 5% + 5

• Điện áp đầu cuối:
  • 250V: 250V ＋20% ～-0%
  • 500V: 500V ＋20% ～-0%
  • 1000V: 1000V ＋10% ～-0%

Thông số dòng điện ngắn mạch:

• Phạm vi kiểm tra dòng điện:
  • 4000MΩ / 250V: Dòng ngắn mạch 1mA, tải 250KΩ
  • 4000MΩ / 500V: Tải 500KΩ
  • 4000MΩ / 1000V: Tải 1MΩ

Thông số chung:

• Màn hình: LCD lớn 80 x 50mm với hiển thị tương tự 50 đoạn, đọc tối đa 4000.
• Chỉ báo vượt quá phạm vi: Hiển thị “OL” khi đo ngoài phạm vi.
• Chỉ báo pin yếu: Hiển thị khi pin yếu cần thay thế.
• Tỷ lệ lấy mẫu: 2,5 lần/giây cho màn hình số, 10 lần/giây cho biểu đồ thanh.
• Nguồn điện: 8 pin AA 1,5V.
• Điều kiện hoạt động: 0°C đến 40°C, dưới 80% RH.
• Nhiệt độ lưu trữ: -10°C đến 60°C.
• Kích thước: 190mm (Dài) x 140mm (Rộng) x 77mm (Cao).
• Trọng lượng: Xấp xỉ 900g (kèm pin).
• Phụ kiện: Dây thử, pin, và sách hướng dẫn sử dụng.

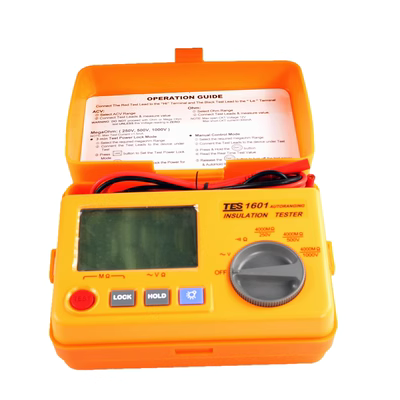

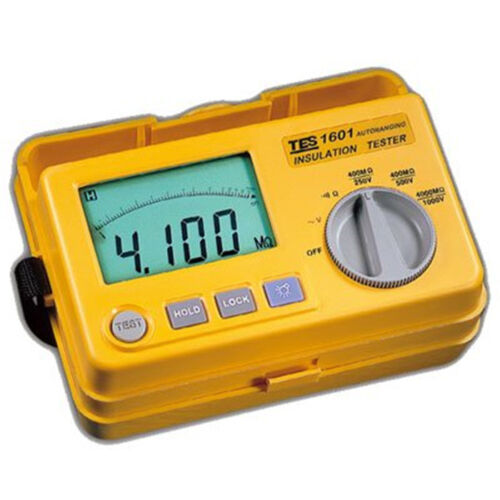

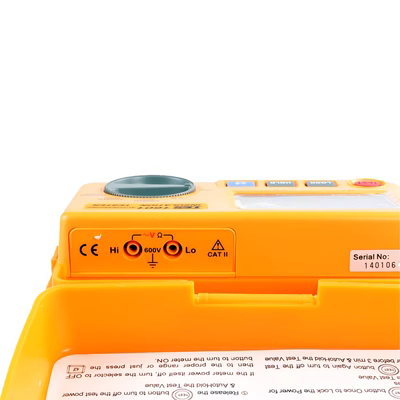

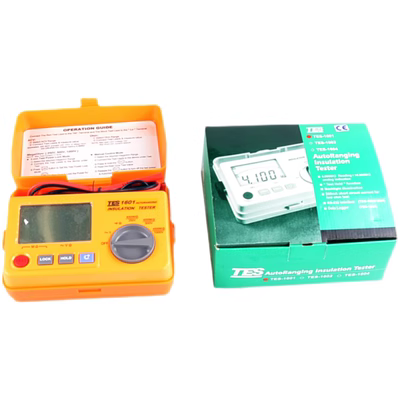

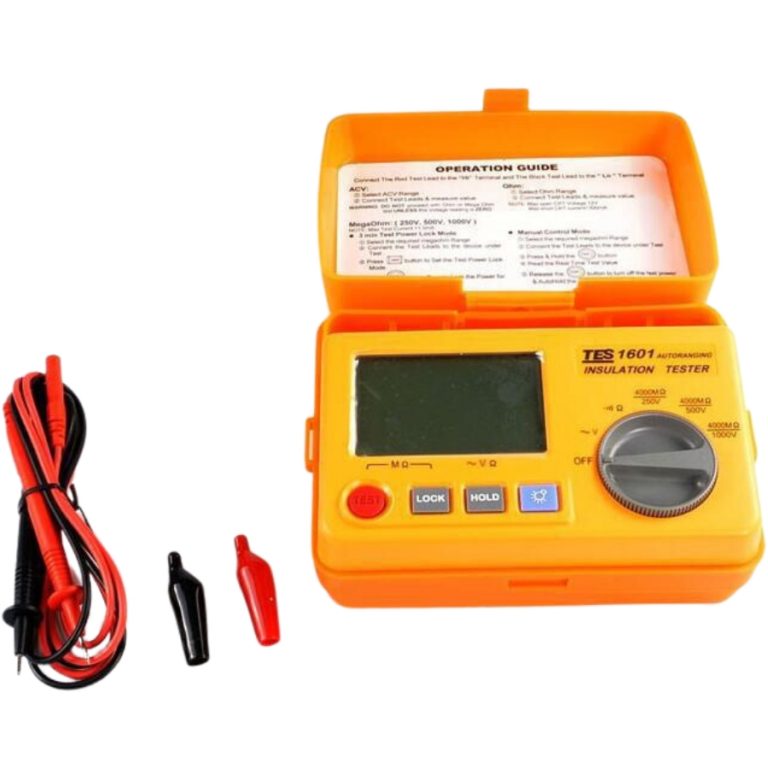

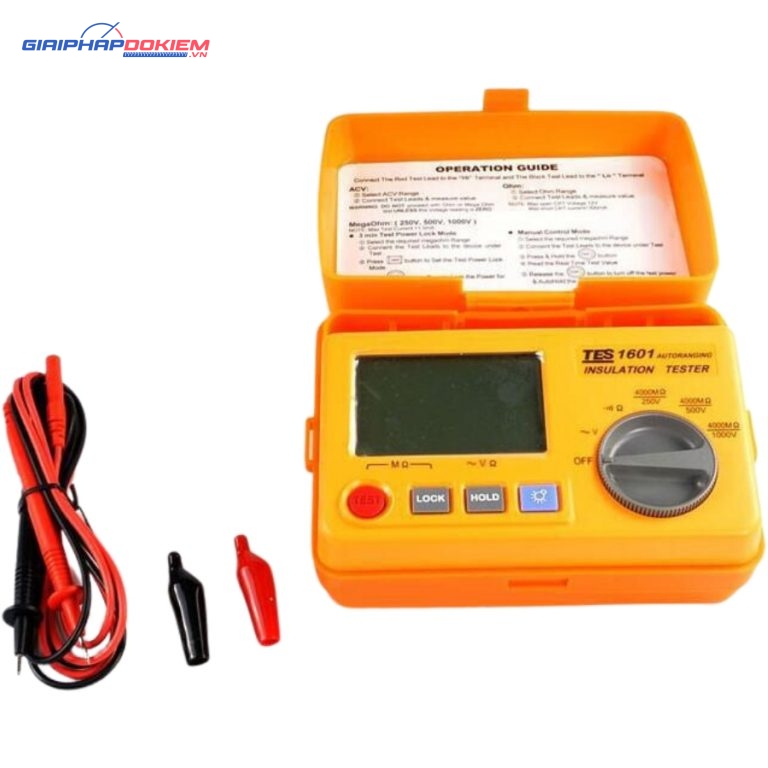

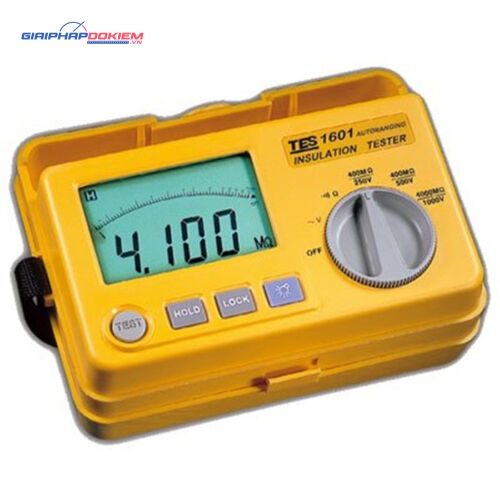

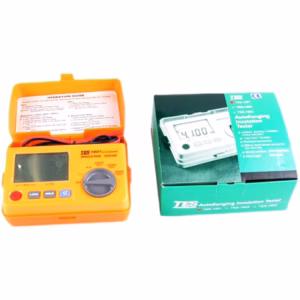

Hình ảnh sản phẩm
