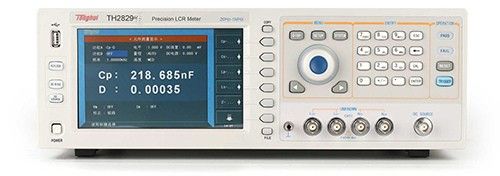

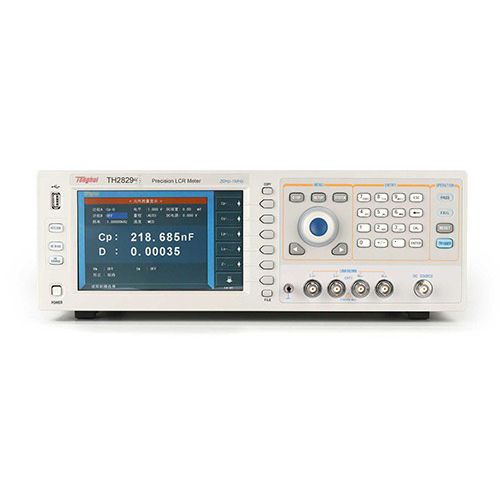

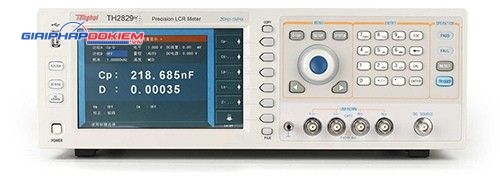

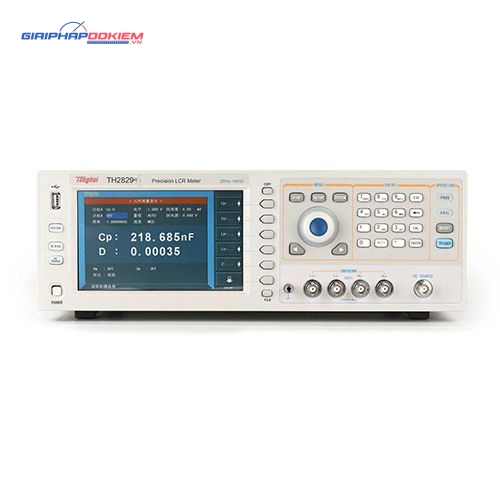

Máy đo LCR linh kiện tự động TH2829 1MHz

Máy đo LCR linh kiện tự động TH2829 1MHz

Với kinh nghiệm dày dặn trong việc cung cấp các thiết bị đo LCR, TongHui luôn giới thiệu cho khách hàng các dòng sản phẩm mới và chất lượng. Máy đo linh kiện tự động thuộc series TH2829 sở hữu tốc độ thử nghiệm cao hơn, chức nă00ng phân tích toàn diện và trải nghiệm tương tác giữa người với máy tính thân thiện bằng cách áp dụng các bộ xử lý tốc độ cao và hệ thống phần mềm mới nhất   Các mạch kiểm tra được thiết kế với các thuật toán tối ưu hóa tăng cường độ ổn định của các phép thử nghiệm điện dung (D) và cuộn cảm (Q) cao. Máy đo LCR tự động cung cấp các mức kiểm tra AC10V dòng điện phân cực 10V/100mA và dòng DC 10V/50mA độc lập, giúp thuận tiện cho việc áp dụng trong thử nghiệm hầu hết các thiết bị hoạt động / thụ động

Máy cho phép thiết lập các thông số chính/phụ, thiết kế hệ thống hiển thị nâng cao, quét danh sách 150 điểm và khả năng phân tích đồ họa của nhiều tham số đáp ứng hầu hết các yêu cầu của khách hàng. Nhờ ứng dụng một thế hệ bộ xử lý mới, thiết bị có khả năng xử lý mạnh mẽ hơn. Các kết quả kiểm tra  có thể dễ dàng được lưu trữ trong đĩa U, tải lên PC hoặc tải lên mạng thông qua nhiều cổng giao tiếp khác nhau

Giải tần số kiểm tra của các model thuộc series này lần lượt là 20Hz – 300kHz, 20Hz – 500kHz và 20Hz – 1MHz. Thiết bị có độ chính xác kiểm tra là 0.05% và tốc độ thử nghiệm cao nhất là 9ms/lần. Thiết bị có thể kết nối qua nhiều cổng như HANDLER, USB, LAN, RS232C, DCI, GPIB (option)

Đặc điểm nổi bật của LCR TH2829

– Màn hình TFT LCD 800×480 7 icnh
– Độ chính xác: 0.05%
– Kiểm tra tần số tín hiệu tối đa 1MHz, độ phân giải 1mHz, 5 digit
– Nguồn tín hiệu mạnh mẽ
Kiểm tra lập trình AC 10V/100mA
Nguồn lập trình DC 10V/100mA
Nguồn điện áp độc lập 10V/50mA
Sai lệch dòng điện DC bên trong 1A (Option)
Sai lệch nguồn điện ngoài 120A (Option)
– Tốc độ lấy mẫu: 9ms/lần
– Hiển thị đồng thời 4 tham số kiểm tra
– Chứ năng quét danh sách 10 trang/ 150 điểm
– Chức năng quét biểu đồ / phân tích đồ họa liên tục
– Bộ nhớ trong 100 cài đặt LCRZ và 10 bộ ảnh GIF
– Có thể lưu tệp ảnh GIF và dữ liệu CSV trực tiếp vào USB

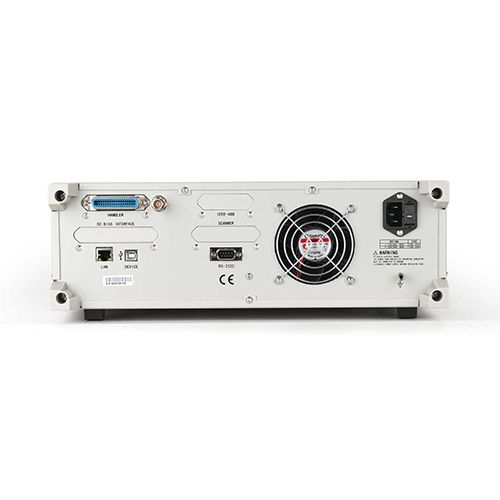

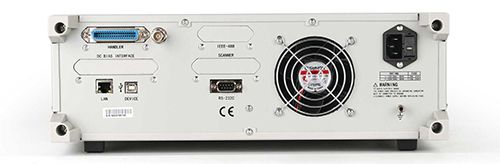

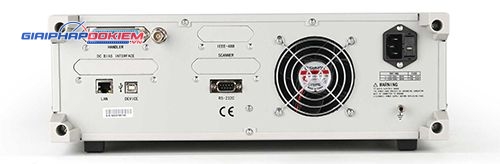

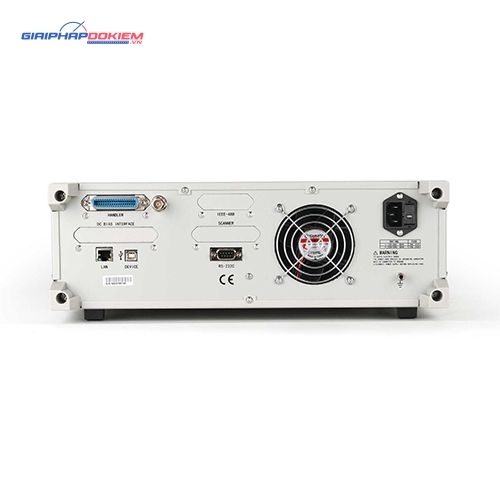

– Handler USB, LAN, RS232C, GPIB (option), DCI

Ứng dụng thực tế TH2829

• Sản xuất linh kiện: Kiểm tra và phân loại tụ điện, cuộn cảm, biến áp cao tần.

• Kiểm tra vật liệu: Đo hằng số điện môi của vật liệu cách điện hoặc độ thẩm thấu của vật liệu từ tính.

• Bảo trì & Sửa chữa: Kiểm tra các linh kiện SMD trong các bo mạch điện tử cao cấp, thiết bị viễn thông.
