Máy đo mô-men xoắn đuôi đèn kỹ thuật số màn hình cảm ứng 5 inch E26/E27, E14, B22d, G5/G13, E40
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

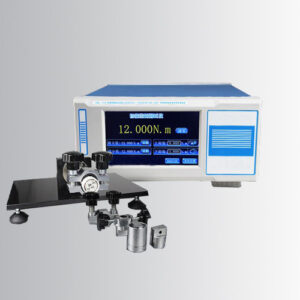

Máy đo mô-men xoắn đuôi đèn kỹ thuật số màn hình cảm ứng 5 inch E26/E27, E14, B22d, G5/G13, E40
1. Giới thiệu về máy đo mô-men xoắn đuôi đèn (Lampcap Torque Meter)
Máy đo mô-men xoắn kỹ thuật số HP-10 là thiết bị chuyên dụng dùng để kiểm tra độ bền cơ học của đuôi đèn (lampcap). Thiết bị có khả năng đo giá trị mô-men xoắn của các loại đuôi đèn trên nhiều thiết bị chiếu sáng khác nhau như bóng đèn LED, đèn HID và đèn CFL thông qua việc lắp đặt các bộ gá kẹp (fixtures) tương ứng.

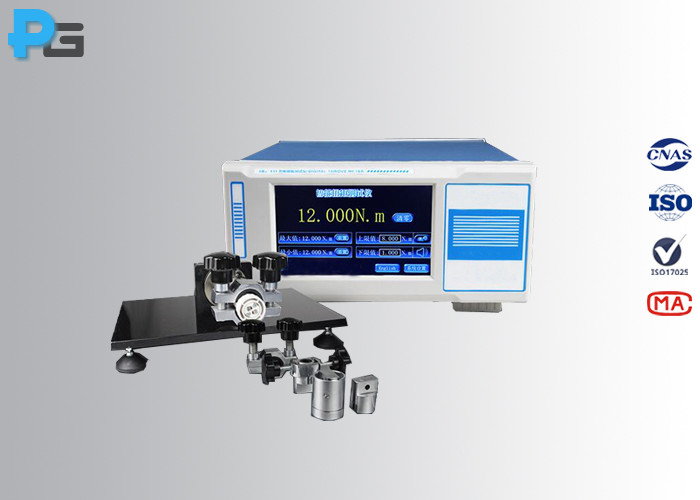

Hệ thống thiết bị bao gồm: đồng hồ đo thứ cấp (secondary meter), cụm thiết bị đo mô-men xoắn (torque device) và các đồ gá thử nghiệm (dành cho các chuẩn đuôi đèn E27/E26, E14/E12, B22d, G5/G13, E40 tùy chọn). Người vận hành có thể cài đặt trước giá trị đỉnh (peak value) và giá trị giới hạn dưới trực tiếp trên màn hình cảm ứng để kích hoạt cảnh báo, đồng thời theo dõi giá trị mô-men xoắn hiển thị theo thời gian thực.
2. Thông số kỹ thuật của máy đo mô-men xoắn đuôi đèn
| Hệ thống điều khiển (Control unit) | Màn hình cảm ứng LCD 5 inch |
|---|---|
| Phương thức cố định (Fixed mode) | Cố định đuôi đèn bằng đồ gá, sau đó xoay đuôi đèn theo chiều thuận và chiều nghịch để đo giá trị mô-men xoắn |
| Bộ gá kẹp (Fixture) | E26/E27, E14, B22d, G5/G13 và E40 (tùy chọn) |
| Dải đo (Measuring range) | 0-10N.m |
| Độ phân giải (Resolution) | 0.001N.m |
| Độ chính xác thử nghiệm (Test accuracy) | ≤1% |
| Độ lặp lại (Repeatability) | ≤0.5% FS |
| Độ tuyến tính (Linearity) | ≤0.5% FS |
| Độ trễ (Hysteresis) | ≤0.5% FS |
| Khả năng chịu quá tải (Overload capacity) | 120% FS |
| Dải bù nhiệt độ (Temperature Compensation Range) | -10℃ ~ 60℃ |
| Điều kiện làm việc (Working condition) | -0 ~ 40℃, ≤75% R.H. |
| Điều kiện bảo quản (Storage condition) | -20℃ ~ 50℃, ≤75% R.H. |
| Nguồn điện hoạt động (Working Power) | 220V±10%, 50Hz/60Hz (1 pha) |
| Công suất tiêu thụ (Power consumption) | 15VA |
| Kích thước (Dimension) | *305mm*215mm*120mm (Dài * Rộng * Cao) |
| Trọng lượng (Weight) | Khoảng 2.3KG |
3. Nguyên lý hoạt động của máy đo mô-men xoắn đuôi đèn
Thiết bị được cấu thành chủ yếu từ hai bộ phận: cụm thiết bị mô-men xoắn và đồng hồ đo thứ cấp. Yếu tố cốt lõi quyết định độ chính xác của phép thử mô-men xoắn nằm ở cảm biến mô-men xoắn. Thiết bị ứng dụng cảm biến mô-men xoắn dạng đo biến dạng (strain gauge torque sensor) với ưu điểm nổi bật về độ tin cậy cao, độ chuẩn xác tối ưu và tuổi thọ vận hành lâu dài.

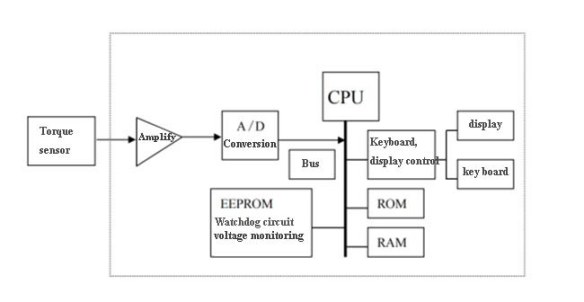

Một cảm biến biến dạng điện trở được gắn vào phần tử đàn hồi của cảm biến để tạo thành mạch cầu Wheatstone, đồng thời được cấp một điện áp kích thích. Dưới tác động của mô-men xoắn, phần tử đàn hồi biến dạng khiến điện trở của strain gauge thay đổi, dẫn đến sự mất cân bằng cầu và phát ra tín hiệu điện áp tỷ lệ tuyến tính với mô-men xoắn tác động. Thiết bị đo thứ cấp sẽ tiếp nhận, khuếch đại tín hiệu điện áp này và chuyển tiếp đến bộ vi xử lý để xử lý dữ liệu sau khi qua chuyển đổi A/D rồi hiển thị trực quan lên màn hình.
