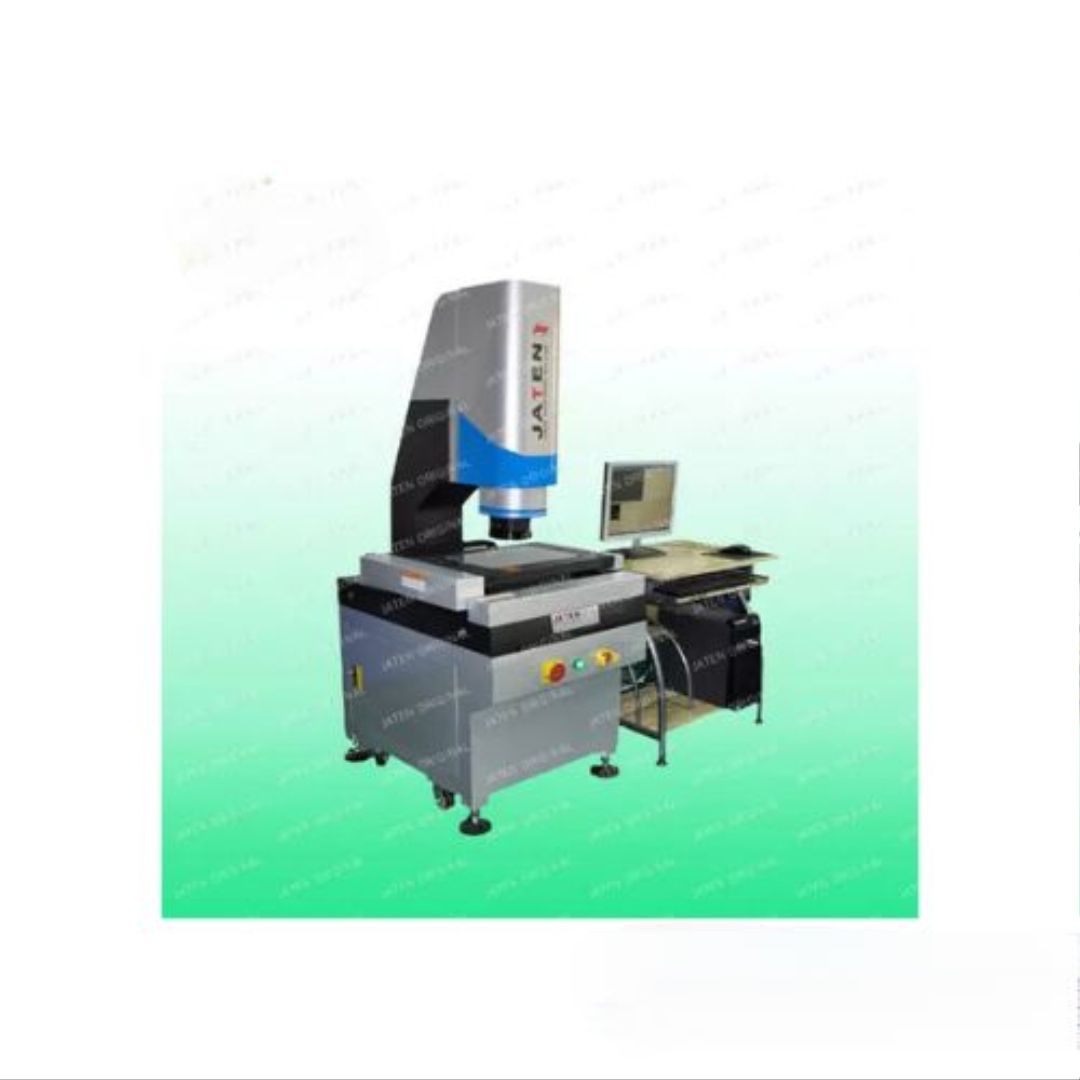

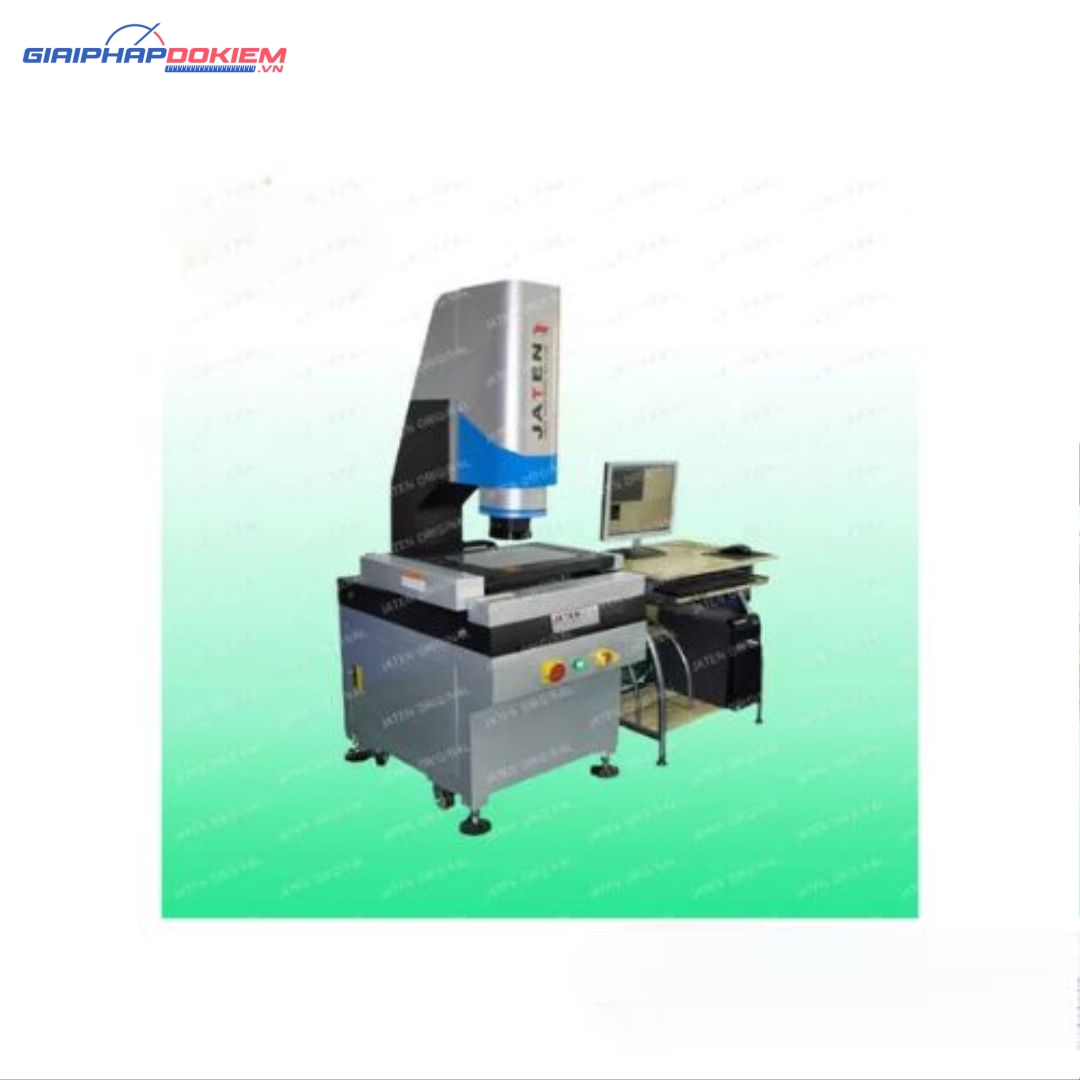

Máy đo toạ độ 2D tự động Jaten QA5040CNC

Tổng quan về Máy đo toạ độ 2D tự động Jaten QA5040CNC

Máy đo toạ độ 2D tự động Jaten QA5040CNC là mẫu máy đo VMM cao cấp của Jaten, được thiết kế để đáp ứng nhu cầu đo lường tốc độ cao và linh hoạt, phù hợp với đa dạng ứng dụng trong sản xuất và kiểm tra chất lượng.

Đặc điểm nổi bật của Jaten QA5040CNC

• Thiết bị có khả năng đo đa dạng các yếu tố hình học như điểm, đường thẳng, hình tròn, cung tròn, hình bầu dục và hình chữ nhật; đồng thời hỗ trợ định vị đa điểm, kết hợp phép đo, xác định tâm, giao điểm, điểm giữa cũng như các cấu trúc dạng đường và dạng tròn.
• Hệ thống tích hợp đầy đủ các chức năng xử lý, hiển thị, nhập và xuất dữ liệu; cho phép xuất trực tiếp kết quả đo sang Word, Excel và AutoCAD để phục vụ phân tích thống kê. Đặc biệt, chức năng làm thẳng chi tiết gia công mang lại hiệu quả cao trong quá trình đo.
• Hệ thống đo và xử lý dữ liệu kỹ thuật số được cấu thành từ bàn máy tọa độ hai chiều, thước lưới quang học và thẻ thu thập dữ liệu SDK-3000, đảm bảo độ chính xác và ổn định.
• Thiết bị được trang bị cổng giao tiếp RS232 để kết nối với máy tính, kết hợp phần mềm đo chuyên dụng có khả năng xử lý và xuất biểu đồ hình tròn.
• Chức năng macro giúp thao tác đo các chi tiết lặp lại nhanh chóng và thuận tiện hơn, từ đó nâng cao hiệu suất và hiệu quả đo lường.

Thông số kỹ thuật của Jaten QA5040CNC

• Dải đo trục X / Y / Z (mm): 500 × 400 × 200

• Trọng lượng máy: 760 kg

• Kích thước tổng thể (D × R × C) mm: 1240 × 940 × 1780

• Độ chính xác:

  • Trục X/Y: ≤ (3 + L/200) µm

  • Trục Z: ≤ (4 + L/200) µm

• CCD: Máy ảnh CCD màu STC625, sản xuất tại Nhật Bản

• Hệ thống quang học:

  • Ống kính zoom tự động 0,7 – 6,5 lần, tỷ lệ thu phóng 12X

  • Tổng độ phóng đại video: 30X – 230X

  • Tùy chọn laser và đầu dò Renishaw (Vương quốc Anh)

  • Có khả năng đo độ dày kính trong suốt và độ phẳng

• Hệ thống chiếu sáng:

  • Đèn vòng LED bề mặt điều chỉnh liên tục

  • Chiếu sáng đường viền và ánh sáng đồng trục

  • Điều chỉnh cường độ và tốc độ ánh sáng theo chương trình

• Thước lưới: Thước đo độ chính xác cao, độ phân giải 0,5 µm

• Phần mềm: Phần mềm đo nhanh

• Công suất: 220V (AC), 50 Hz, 30 W

• Phụ kiện tùy chọn: Ống kính zoom tự động; laser tùy chọn; đèn LED vòng có thể lập trình
