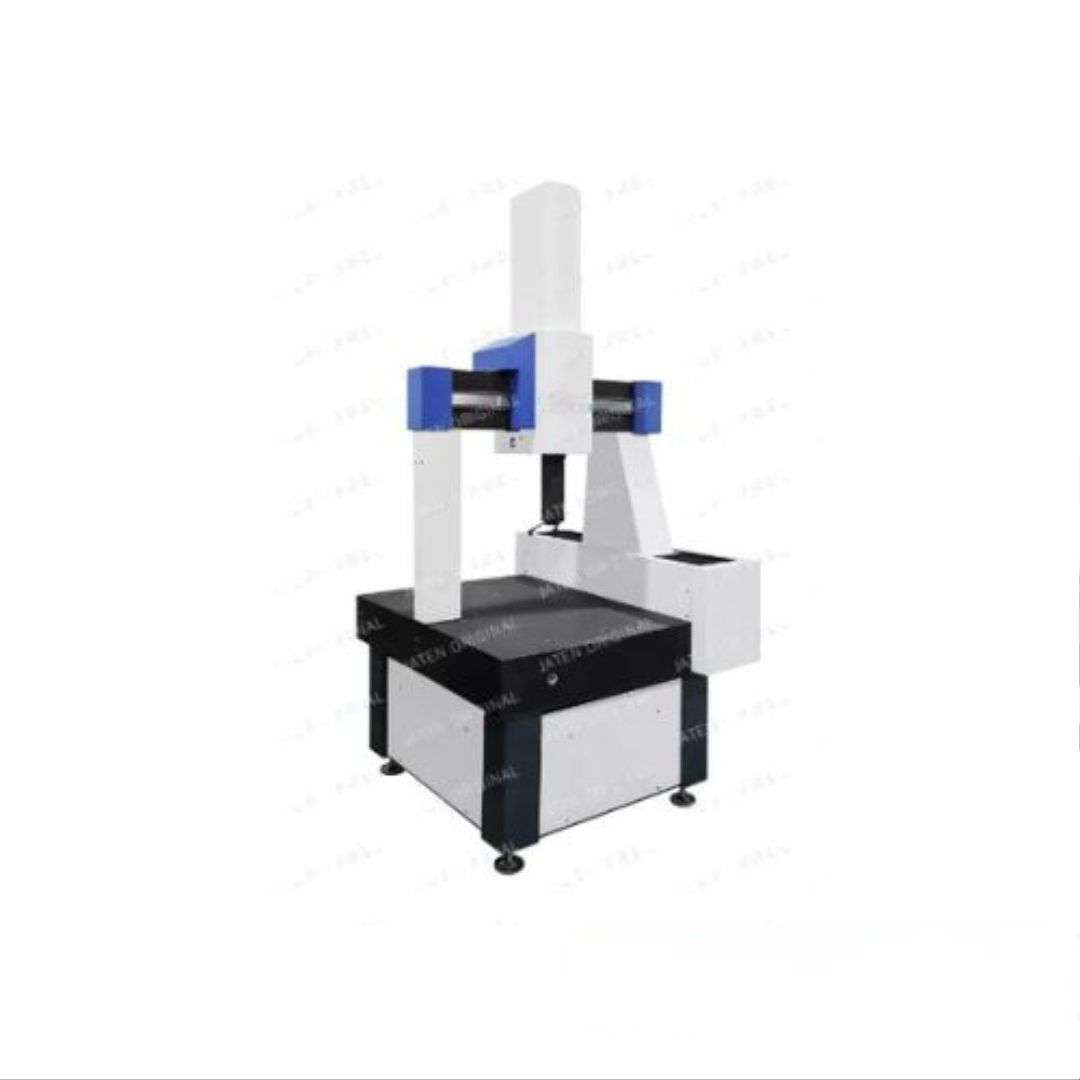

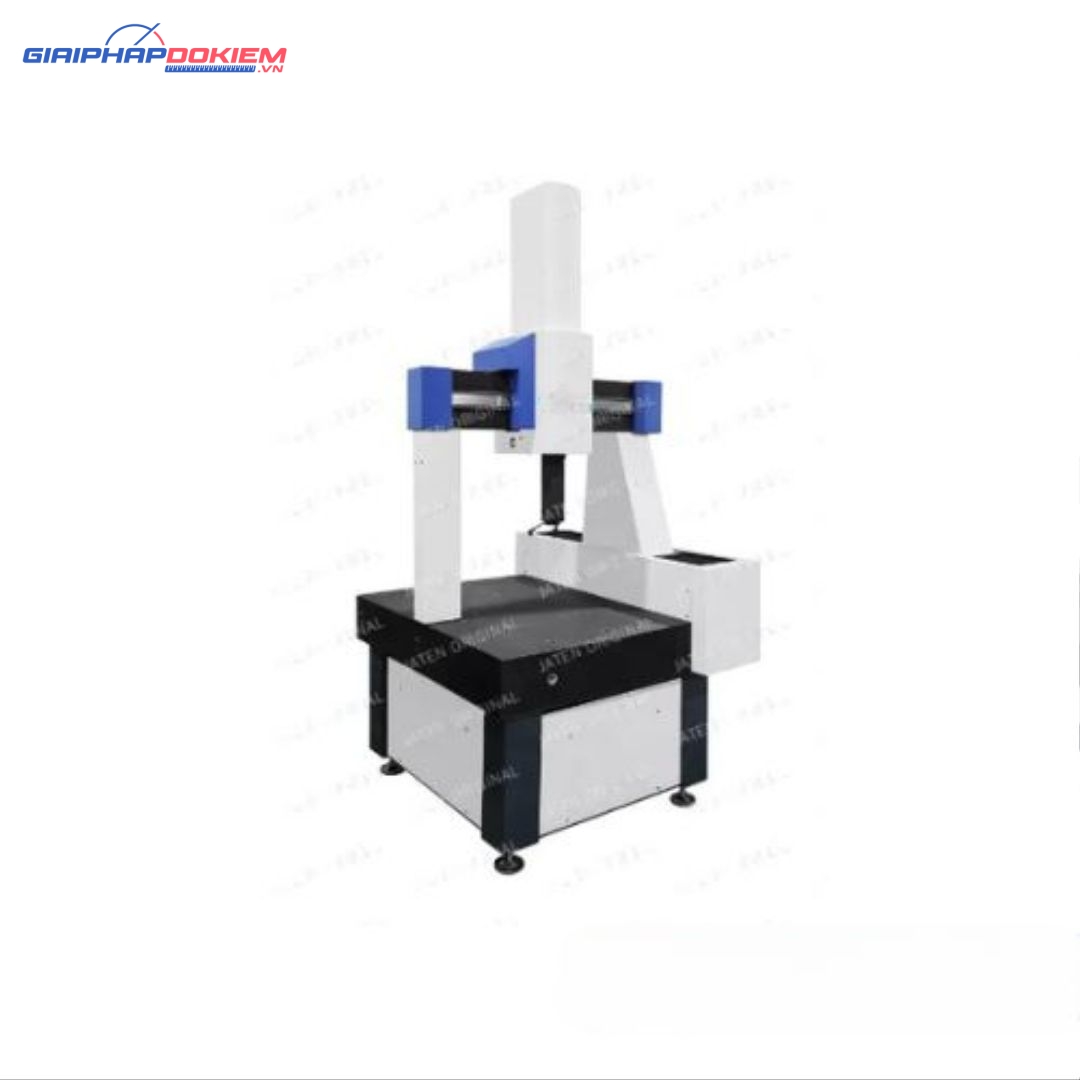

Máy đo toạ độ 3D tự động Jaten JT-565

Sơ lược về Máy đo toạ độ 3D tự động Jaten JT-565

Máy đo toạ độ 3D tự động Jaten JT-565 là sản phẩm của Jaten, được trang bị dải đo rộng với trục X = 510 mm, Y = 610 mm và Z = 508 mm. Thiết bị sử dụng đầu dò MH20i, đảm bảo xác định vị trí một cách chính xác và tin cậy.

Đặc điểm nổi bật của Jaten JT-565

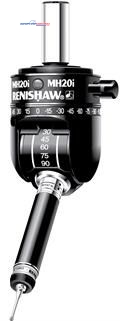

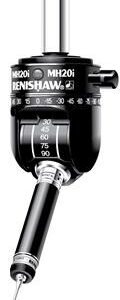

Hệ thống đầu đo MH20i

Trục A cho phép quay ±180° trong mặt phẳng XY. Trục B quay 90° trong mặt phẳng Z. Đòn bẩy cho phép khóa đầu đo tối đa 168 vị trí có thể lặp lại, được đặt ở mức tăng 15°.

Đầu đo này có khả năng trang bị các các mô-đun TP20 dễ dàng, miễn là việc kết nối đã được thực hiện ở từng vị trí với mỗi sự kết hợp đầucảm ứng / mô-đun.

Cần điều khiển MCUlite-2

Cần điều khiển gồm 10 phím chức năng và hệ thống điều khiển tốc độ, tay cầm điều khiển ba trục tọa độ X, Y, Z đa chức năng.

Phần mềm Rational-DMIS

Rational-DMIS là gói phần mềm đo lường 3D toàn diện quy mô lớn mới được phát triển. Phần mềm được thiết kế vừa tinh gọn bao gồm các chức năng cơ bản và nâng cao phù hợp với người mới và người sử dụng chuyên nghiệp, được chuẩn hóa đầy đủ các tiêu chuẩn phần mềm đo lường CMM quốc tế

Phần mềm Rational-DMIS áp dụng thiết kế DMIS bản gốc, cho đến DMIS 5.0, thiết kế theo tiêu chuẩn ISO (ISO 22093:2003)

Bộ điều khiển UCC S3

• Bộ xử lý CPU độc lập, khả năng xử lý cao 32 bit, điều khiển thời gian thực
• Kích thước 19 inch, trọng lượng 8 kg
• Sử dụng trực tiếp với điện áp 220 volt 50/60 Hz, một pha, tải kết nối 800 watt
• Bộ lọc dòng tích hợp, phù hợp với tiêu chuẩn EN50082, EN50081
• Phạm vi nhiệt độ hoạt động: 10 độ C đến 45 độ C
• Độ ẩm tương đối: 10% đến 95% không ngưng tụ
• Hiệu suất: Tốc độ định vị nhanh nhất với độ phân giải 1 micron là 5 m/s
• Điều khiển hướng về phía trước, đồ thị phân bố gia tốc, đồ thị phân phối S
• Hệ thống phản hồi nội suy “Hình chữ nhật có các góc và cung”, RS422 tăng dần, nội suy số lượng phụ 1/T
• Tần số đếm, tối đa. 10 MHz
• Thiết bị/chẩn đoán/cài đặt an toàn của cơ sở kết nối cảm biến tăng dần (5V-TTL), giám sát tích hợp
• Đi-ốt phát quang dùng để hiển thị trạng thái hoạt động của tất cả các linh kiện quan trọng trên bảng điều khiển

Hệ thống máy tính

• CPU: Bộ xử lý Core I5 ​,​3.0GHz
• Bộ nhớ vật lý: 8G
• Đĩa cứng: 1TB
• Ổ đĩa quang: DVD-RAM
• Chuột, bàn phím: phù hợp với DELL
• Màn hình: LCD 24 inch
• Hệ điều hành: Windows Win10
• ổ ghi CD CD-R
• Máy in Laser đen trắng HP A4
• Bàn máy tính chuyên dụng ba tọa độ

Thông số kỹ thuật của Jaten JT-565

• Dải đo: X = 510 mm, Y = 610 mm, Z = 508 mm

• Tải trọng tối đa: 900 kg

• Trọng lượng máy: 1950 kg

• Độ phân giải tuyến tính: 0,5 µm

• Tốc độ di chuyển trục 3D tối đa: 500 mm/s

• Tăng tốc 3D tối đa: 700 mm/s²

• Độ chính xác độ dài: ≤ 1,7 + L/350 µm

• Độ chính xác phát hiện bóng: ≤ 2,3 µm

• Kích thước máy: 1250 × 1400 × 2600 mm

• Nhiệt độ phòng trung bình: 18 – 22 °C

• Gradients nhiệt tối đa: 2 °C/ngày, 1 °C/giờ, 1 °C/m xung quanh máy

• Độ ẩm: 20 – 70%

• Áp suất cung cấp tối thiểu: 5,5 bar (0,55 MPa)

• Tiêu thụ không khí: 150 NL/phút

• Công suất: 220V ± 10%, 50/60 Hz, 15 A, 1100 W

• Đầu dò: MH20i

• Độ lặp phép đo: 0,5 µm

• Các bước định vị: 15°

• Trục quay: ±180°

• Trục đu: 0° – 90°

• Mở rộng phạm vi tối đa với EM2: 140 mm

• Nhiệt độ môi trường hoạt động: 10 – 40 °C
