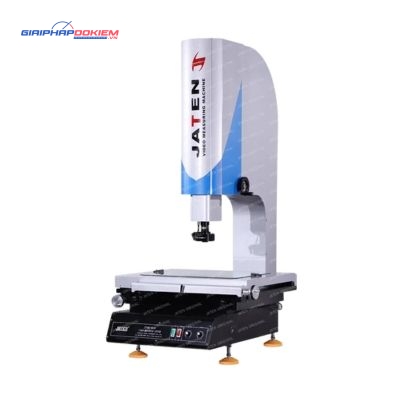

Máy đo toạ độ Jaten JTVMS-1510

Mô tả sản phẩm Máy đo toạ độ Jaten JTVMS-1510

Máy đo toạ độ Jaten JTVMS-1510 được ứng dụng rộng rãi trong các công việc đo tọa độ, đặc biệt phù hợp cho các ngành cơ khí, điện tử, dụng cụ và nhựa. Hệ thống định vị laser hỗ trợ giúp xác định điểm đo một cách trực quan và chính xác, cho phép nhanh chóng quay lại vị trí đã đo trước đó để tiếp tục kiểm tra. Máy được trang bị phần mềm đo nhanh, đáp ứng tốt yêu cầu đo lường hiệu quả, đồng thời có thể tùy chọn tích hợp đầu dò Renishaw đến từ Vương quốc Anh nhằm nâng cao độ chính xác và tính linh hoạt.

Thông số kỹ thuật của Jaten JTVMS-1510

• Hành trình trục X / Y / Z (mm): 150 × 100 × 200

• Kích thước máy (mm): 600 × 530 × 950

• Trọng lượng chịu tải: 30 kg

• Trọng lượng tịnh: 97 kg

• Độ chính xác:

  • Trục X–Y: ≤ (3 + L / 200) µm, độ lặp lại 2 µm

  • Trục Z: ≤ (4 + L / 200) µm

• Thước lưới: Thước cách tử độ chính xác cao, độ phân giải 0,5 µm

• CCD: Máy ảnh CCD màu Sentech 625, sản xuất tại Nhật Bản

• Hệ thống quang học:

  • Ống kính thu phóng tự động

  • Trường nhìn đối tượng: 7 ~ 1,1 mm, tỷ lệ thu phóng 12X

  • Tổng độ phóng đại video: 30X ~ 230X

  • Tùy chọn laser và đầu dò Renishaw (Vương quốc Anh)

  • Có khả năng đo độ dày kính trong suốt và độ phẳng

• Hệ thống chiếu sáng:

  • Đèn vòng LED bề mặt điều chỉnh liên tục

  • Chiếu sáng đường viền và ánh sáng đồng trục

  • Điều chỉnh cường độ và tốc độ ánh sáng theo chương trình

• Hệ thống phần mềm: Phần mềm đo nhanh, đo video tự động

• Môi trường làm việc:

  • Nhiệt độ: 20 °C ± 3 °C

  • Độ ẩm: 45% – 75%

  • Cách ly khỏi nguồn rung động bên ngoài

• Nguồn cấp điện: 220V ± 10%, 180V ~ 260V (AC), 50 Hz

• Phụ kiện tùy chọn: Vật kính, laser, đầu dò, tủ máy, phiên bản phần mềm, nhãn hiệu CCD,…
