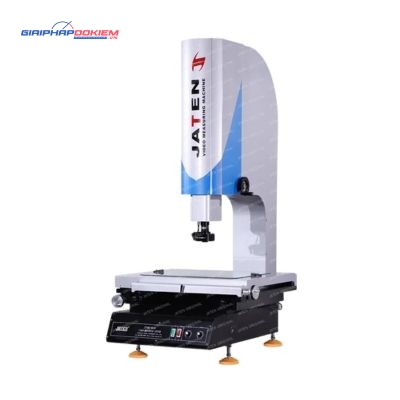

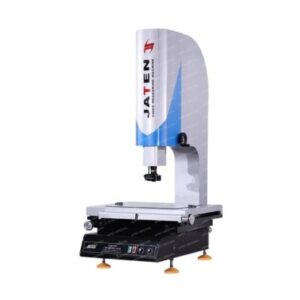

Máy đo toạ độ Jaten JTVMS-2010

Tổng quan về Máy đo toạ độ Jaten JTVMS-2010

Máy đo toạ độ Jaten JTVMS-2010 được ứng dụng rộng rãi trong lĩnh vực đo tọa độ, đặc biệt phù hợp cho các ngành như cơ khí, điện tử, dụng cụ đo và nhựa. Hệ thống được tích hợp chức năng định vị laser hỗ trợ, giúp người vận hành dễ dàng xác định và tìm kiếm vị trí cần đo. Nhờ đó, vị trí của chi tiết đã đo có thể được nhận biết nhanh chóng và phép đo được thực hiện thuận tiện, chính xác hơn.

Thiết bị sử dụng phần mềm đo nhanh, góp phần nâng cao hiệu quả làm việc, đồng thời có thể trang bị thêm đầu dò Renishaw của Vương quốc Anh theo tùy chọn để mở rộng khả năng đo lường.

Thông số kỹ thuật của JTVMS-2010

• GIAI ĐOẠN LÀM VIỆC:
  Di chuyển trục X, Y, Z (mm): 250×150X200
  Kích thước(mm): 600×550×920
  Trọng lượng chịu tải: 102kg
  Trọng lượng tịnh: 97kg
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng
• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……
