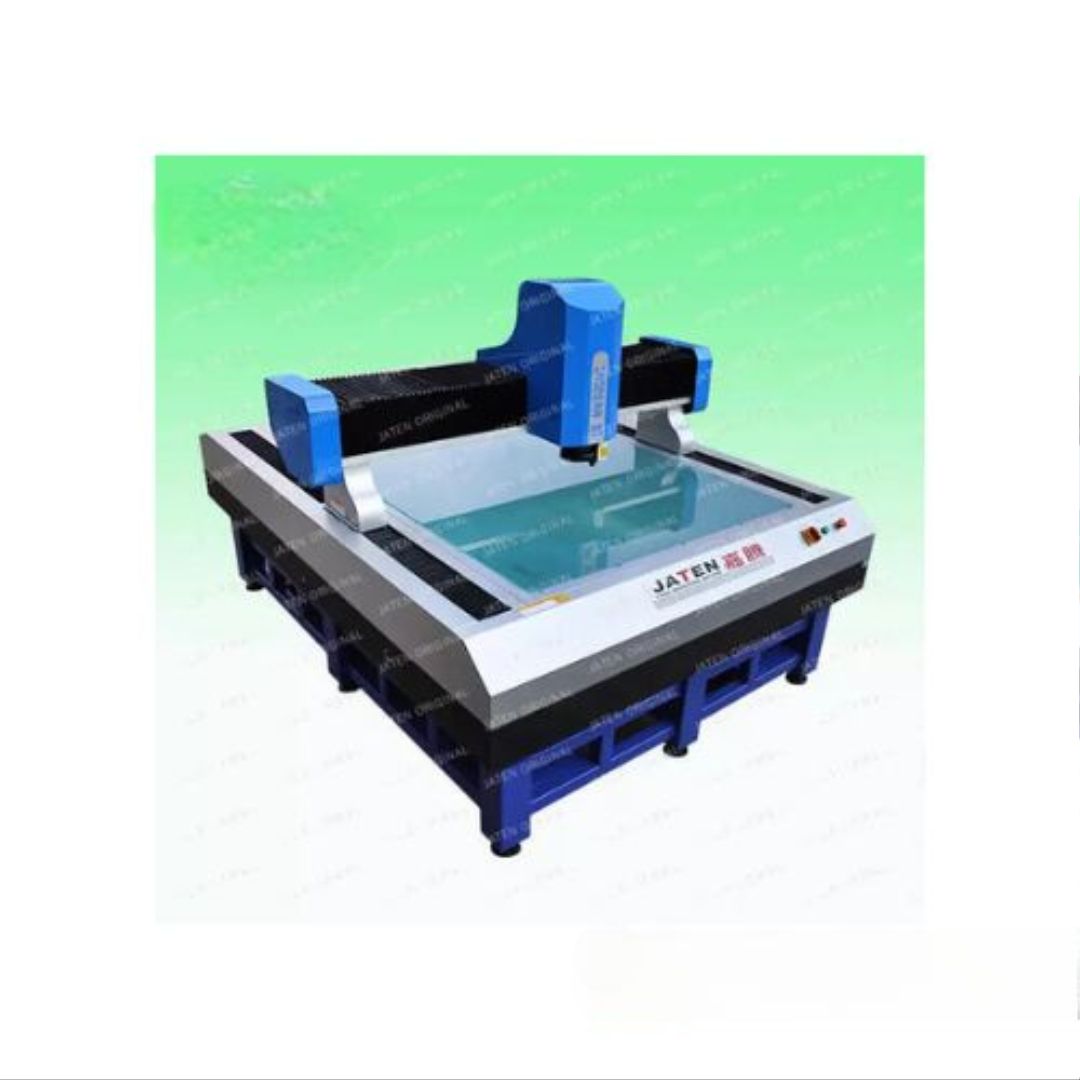

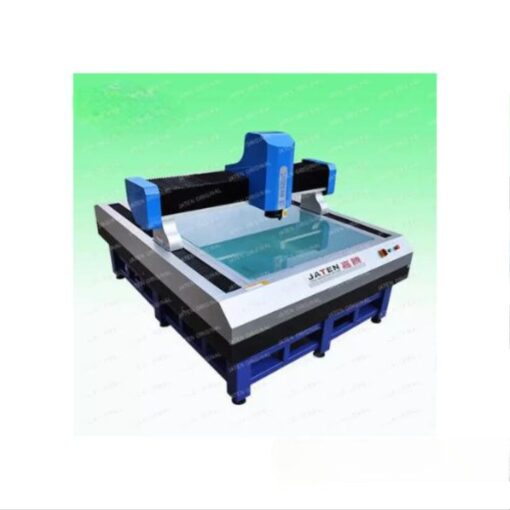

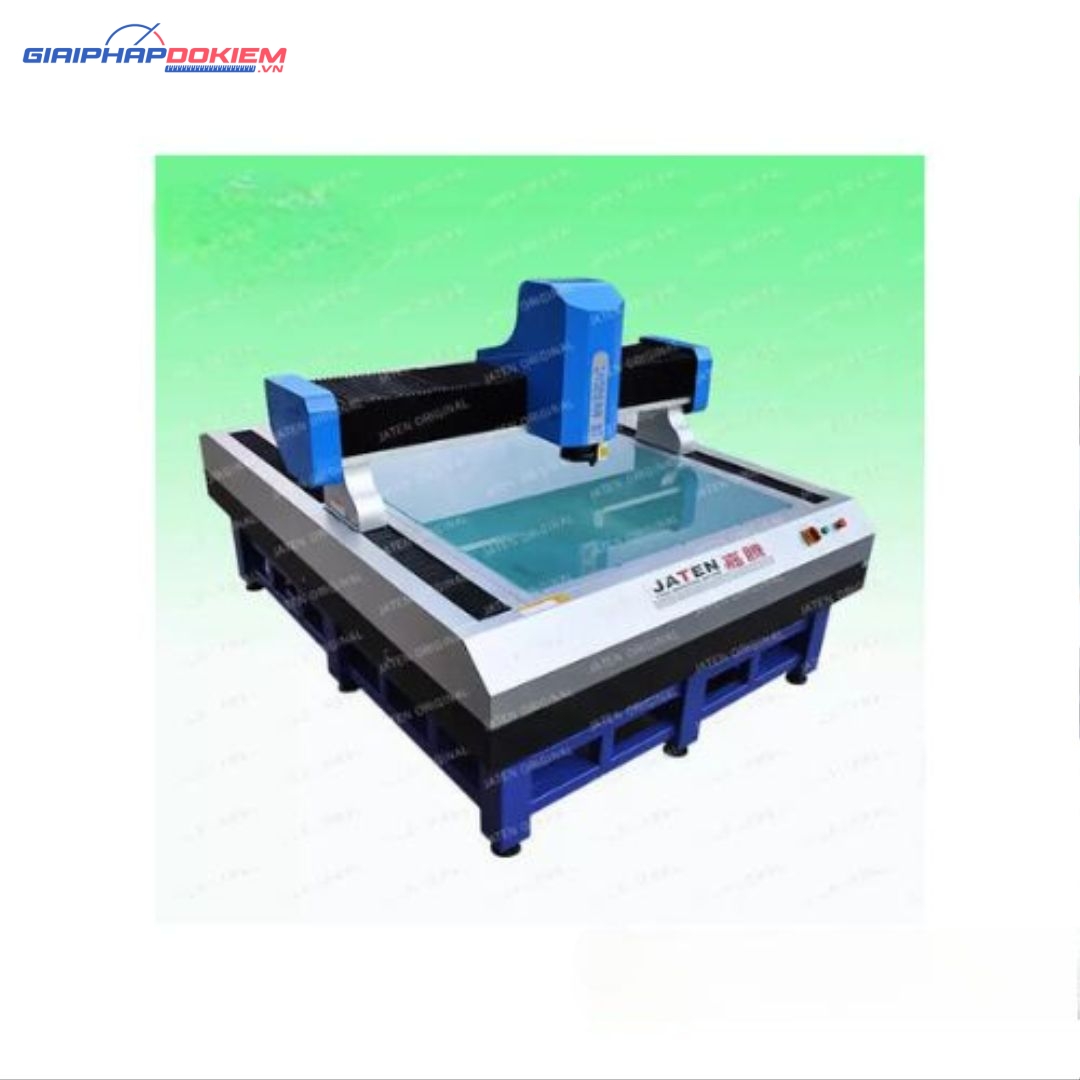

Máy đo toạ độ Jaten MV-1210CNC

Sơ lược về Máy đo toạ độ Jaten MV-1210CNC

Máy đo toạ độ Jaten MV-1210CNC được thiết kế với kết cấu dạng giàn, mang lại hoạt động ổn định và thân máy không bị biến dạng. Máy sử dụng động cơ servo ba trục X/Y/Z kết hợp với điều khiển chuyển động vòng kín kép, đảm bảo hoạt động ổn định ngay cả ở tốc độ cao và cung cấp chức năng định vị chính xác.

Cấu trúc bằng đá cẩm thạch của máy giúp duy trì sự ổn định và độ chính xác cao khi hệ thống đo thị lực chất lượng cao đang hoạt động. Thiết bị này chủ yếu được ứng dụng trong các ngành công nghiệp như bảng mạch PCB, CCL, kính phẳng, màn hình LCD, vật liệu cách điện và các loại công cụ chuyên dụng khác.

Thông số kỹ thuật của Jaten MV-1210CNC

• Di chuyển trục X, Y, Z (mm): 1200 × 1000 × 200

• Kích thước máy (mm): 2200 × 1810 × 1700

• Độ chính xác:

  • Trục X–Y: ≤ (3 + L / 200) µm, độ lặp lại 2 µm

  • Trục Z: ≤ (4 + L / 200) µm

• Thước lưới: Thước cách tử độ chính xác cao, độ phân giải 0,5 µm

• CCD: Máy ảnh CCD màu Sentech 625, sản xuất tại Nhật Bản

• Hệ thống quang học:

  • Ống kính thu phóng tự động

  • Trường nhìn đối tượng: 7 ~ 1,1 mm, tỷ lệ thu phóng 12X

  • Tổng độ phóng đại video: 30X ~ 230X

  • Tùy chọn laser và đầu dò Renishaw (Vương quốc Anh)

  • Có khả năng đo độ dày kính trong suốt và độ phẳng

• Hệ thống chiếu sáng:

  • Đèn vòng LED bề mặt điều chỉnh liên tục

  • Chiếu sáng đường viền và ánh sáng đồng trục

  • Điều chỉnh cường độ và tốc độ ánh sáng theo chương trình

• Hệ thống phần mềm: Phần mềm đo nhanh, đo video tự động

• Môi trường làm việc: 20 °C ± 3 °C, độ ẩm 45% – 75%, cách ly rung động bên ngoài

• Nguồn cấp điện: 220V ± 10%, 180V ~ 260V (AC), 50 Hz

• Phụ kiện tùy chọn: Vật kính, laser, đầu dò, tủ, phiên bản phần mềm, nhãn hiệu CCD…
