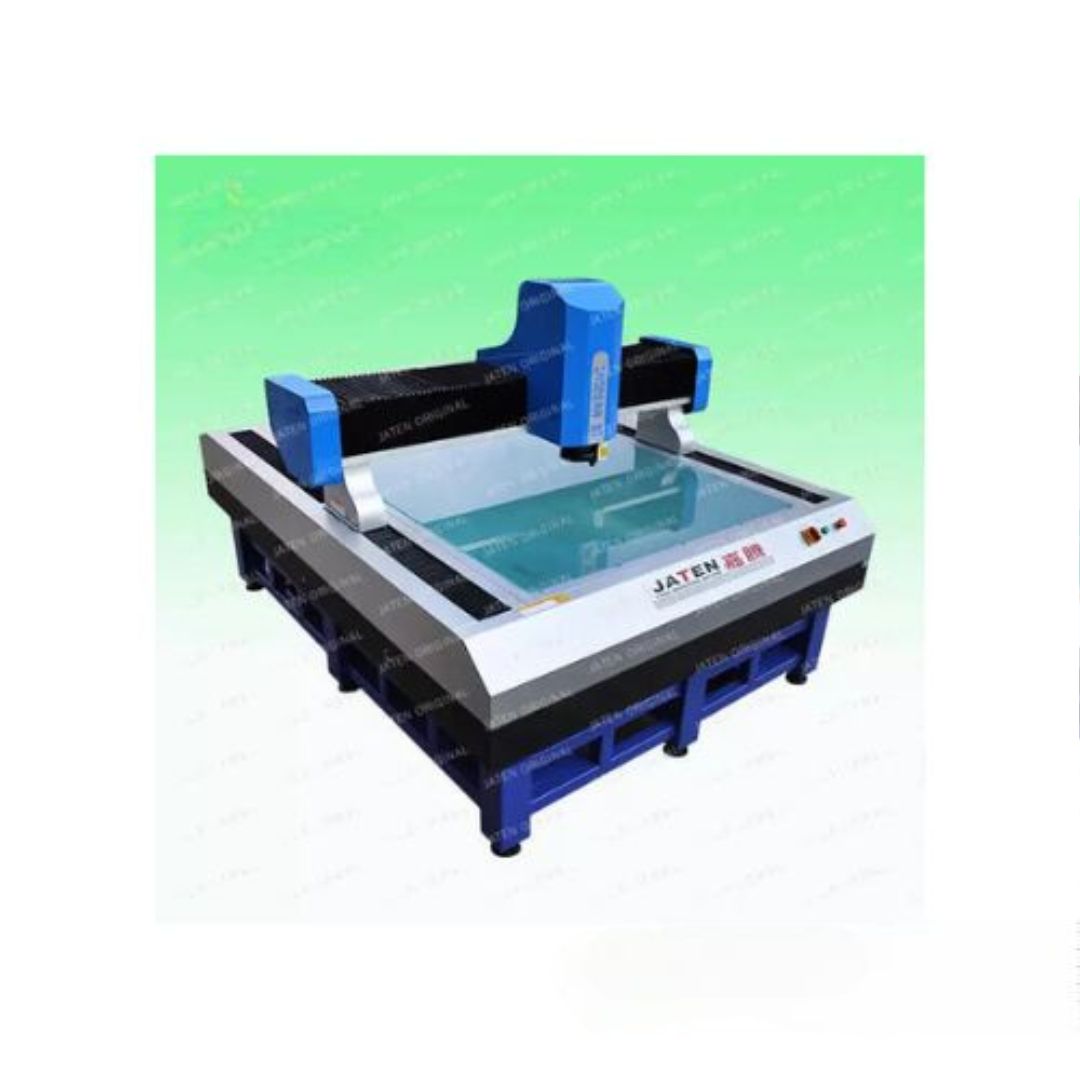

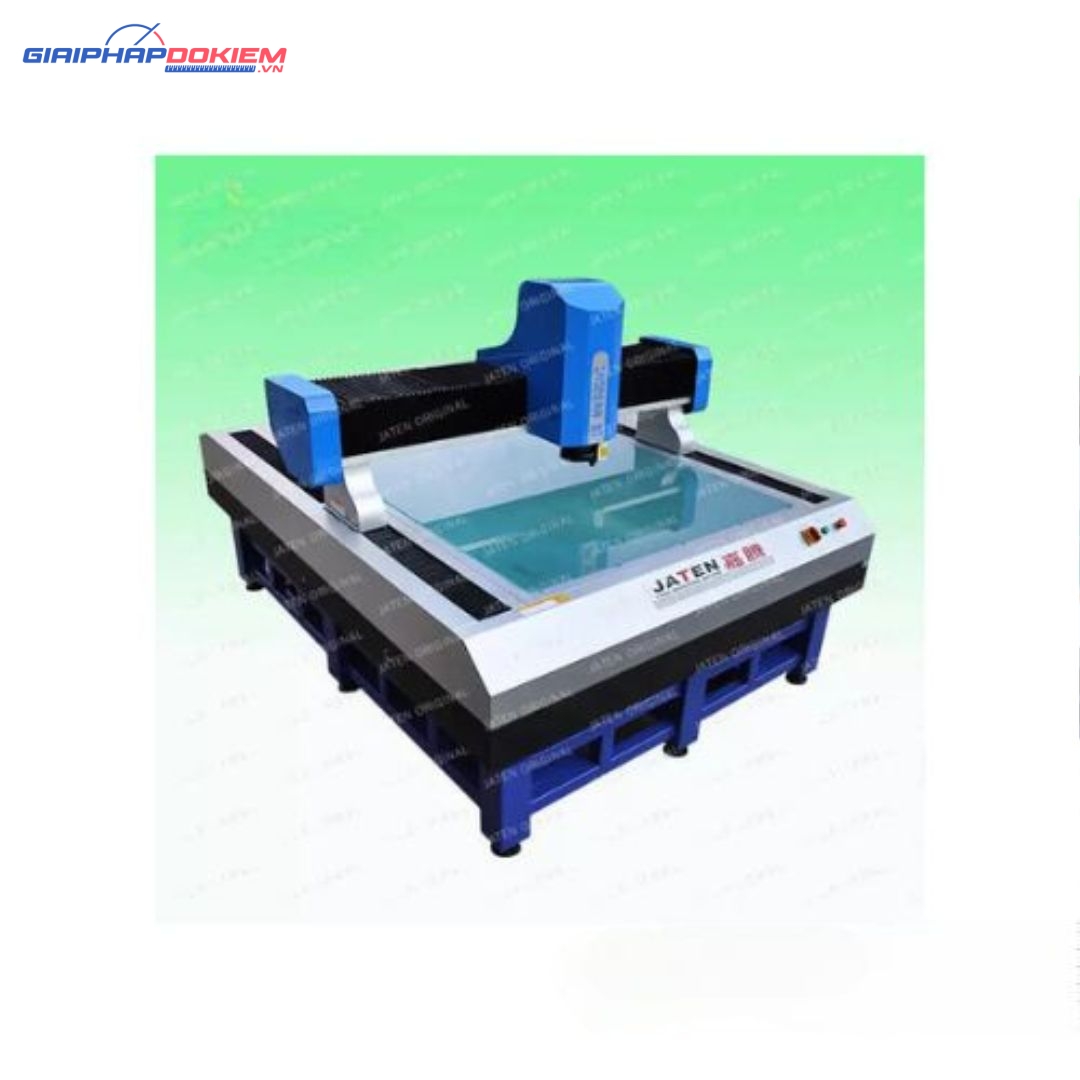

Máy đo toạ độ Jaten MV-1812CNC

Mô tả sản phẩm Máy đo toạ độ Jaten MV-1812CNC

Máy đo toạ độ Jaten MV-1812CNC được thiết kế theo kết cấu dạng giàn, mang lại độ cứng vững cao, giúp thân máy vận hành ổn định và không bị biến dạng trong quá trình làm việc. Thiết bị được trang bị động cơ servo cho ba trục X, Y, Z cùng hệ thống điều khiển chuyển động vòng kín kép, đảm bảo máy hoạt động mượt mà ở tốc độ cao và đạt độ chính xác định vị tối ưu.

Kết cấu đá cẩm thạch góp phần nâng cao sự ổn định và độ chính xác khi hệ thống đo thị giác chất lượng cao vận hành. Nhờ những ưu điểm này, máy được ứng dụng phổ biến trong các lĩnh vực như bảng mạch PCB, CCL, kính phẳng, màn hình LCD, vật liệu cách điện, dụng cụ đo và nhiều ngành công nghiệp khác.

Thông số kỹ thuật của Jaten MV-1812CNC

• Di chuyển trục X, Y, Z (mm): 1800×1200×200
  Kích thước(mm): 2800×2010×1700
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng

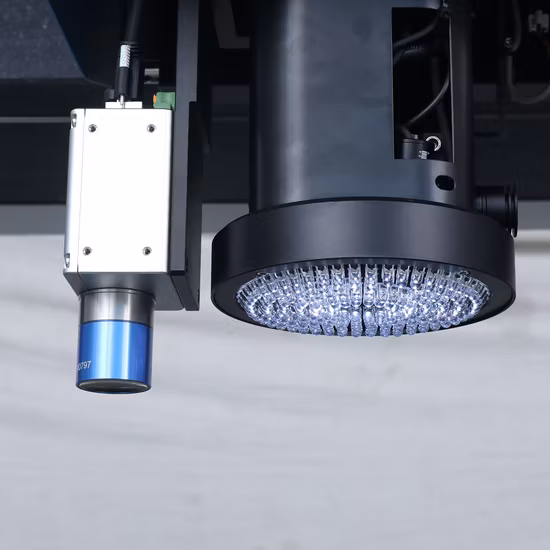

• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……

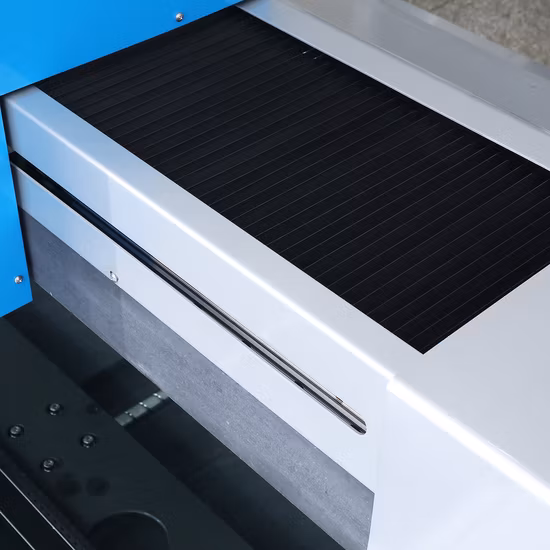

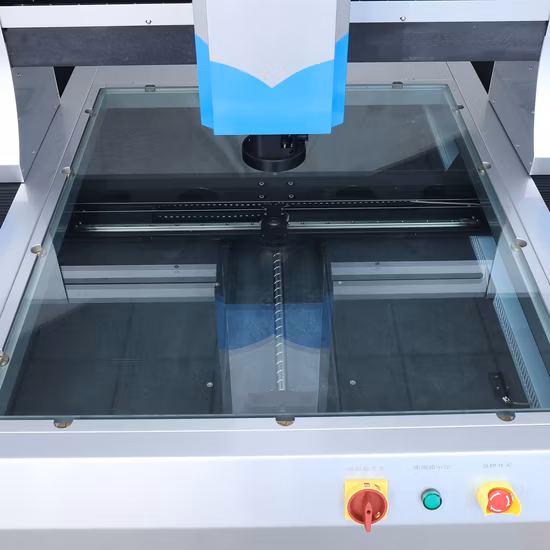

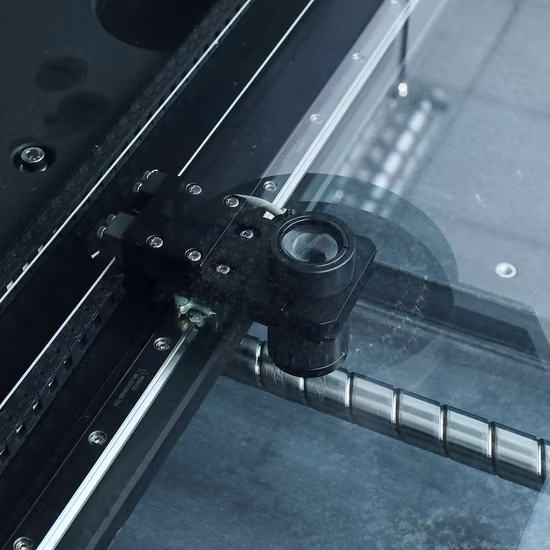

Hình ảnh của sản phẩm
