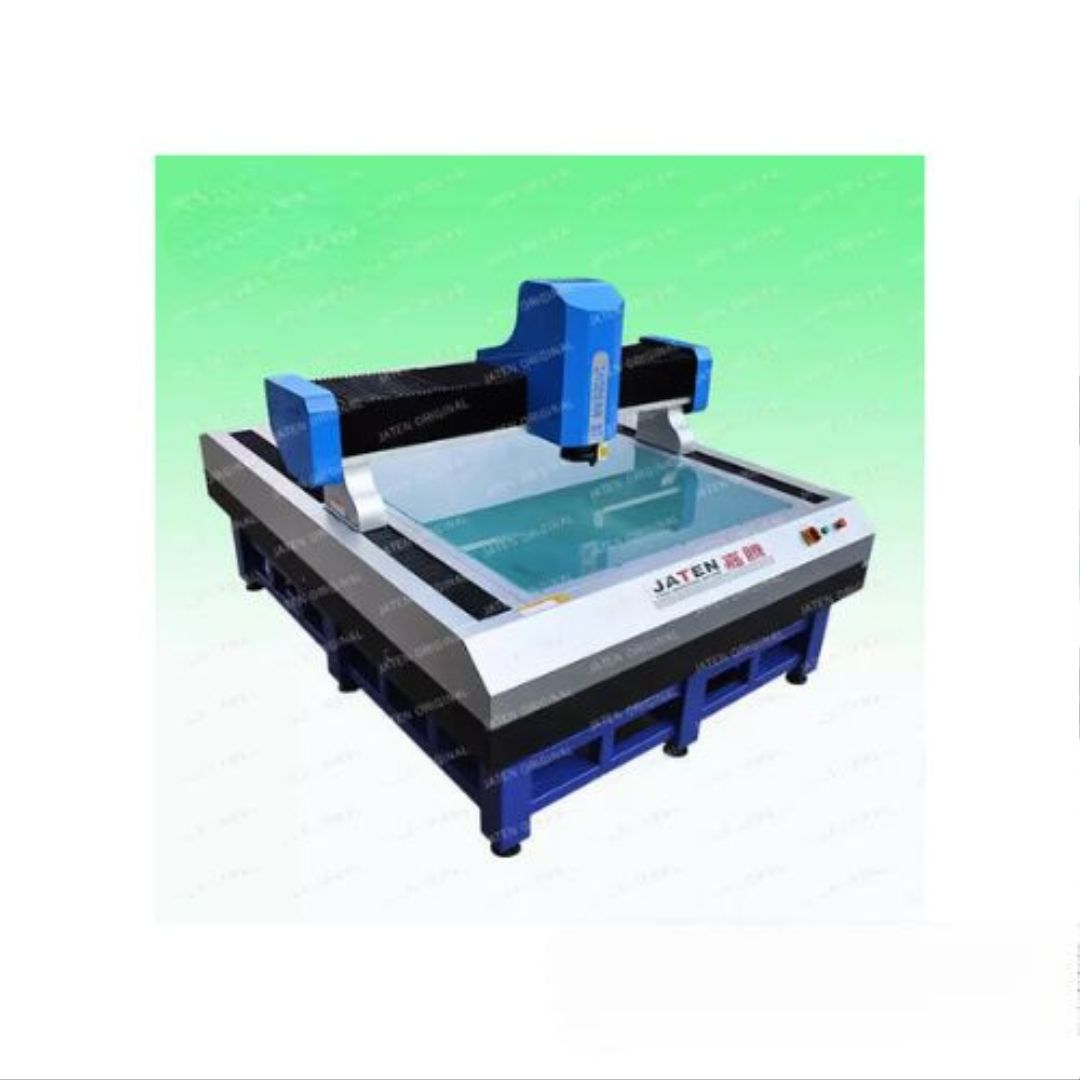

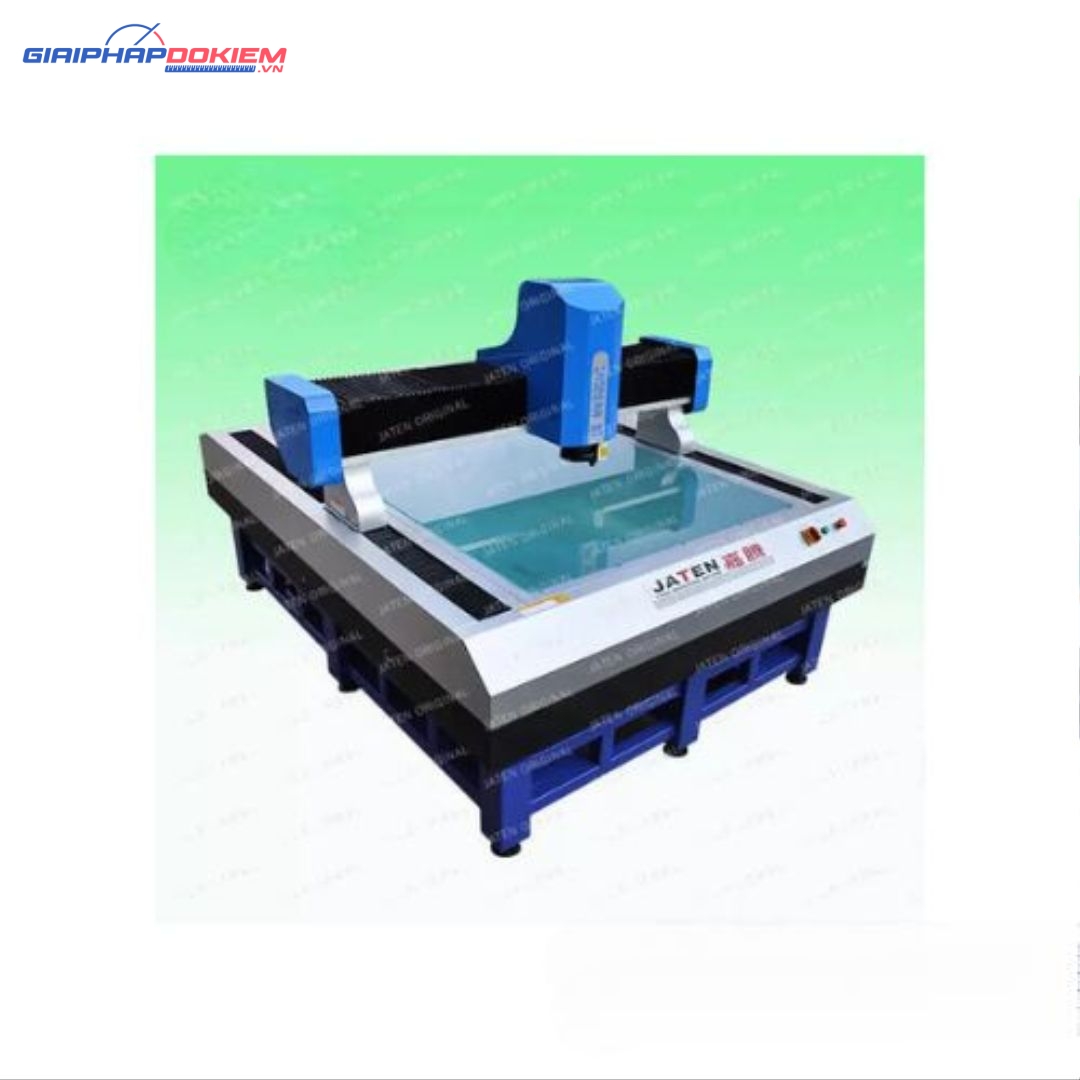

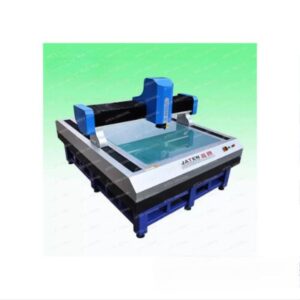

Máy đo toạ độ Jaten MV-2216CNC

Mô tả về Máy đo toạ độ Jaten MV-2216CNC

Máy đo toạ độ Jaten MV-2216CNC có kết cấu dạng giàn, thân máy chắc chắn, hoạt động ổn định và không bị biến dạng trong quá trình sử dụng. Máy được trang bị động cơ servo cho ba trục X/Y/Z kết hợp với hệ thống điều khiển chuyển động vòng kín kép, giúp đảm bảo khả năng vận hành ổn định ở tốc độ cao và đạt độ chính xác định vị cao.

Bên cạnh đó, cấu trúc bằng đá cẩm thạch góp phần tăng cường độ ổn định và độ chính xác khi hệ thống đo thị lực chất lượng cao hoạt động. Thiết bị này chủ yếu được ứng dụng trong các lĩnh vực như bảng mạch PCB, CCL, kính phẳng, màn hình LCD, vật liệu cách điện, công cụ và nhiều ngành công nghiệp khác.

Thông số kỹ thuật của MV-2216CNC

• Di chuyển trục X, Y, Z (mm): 2200×1600×250
  Kích thước(mm): 3200×2410×1850
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng
• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……
