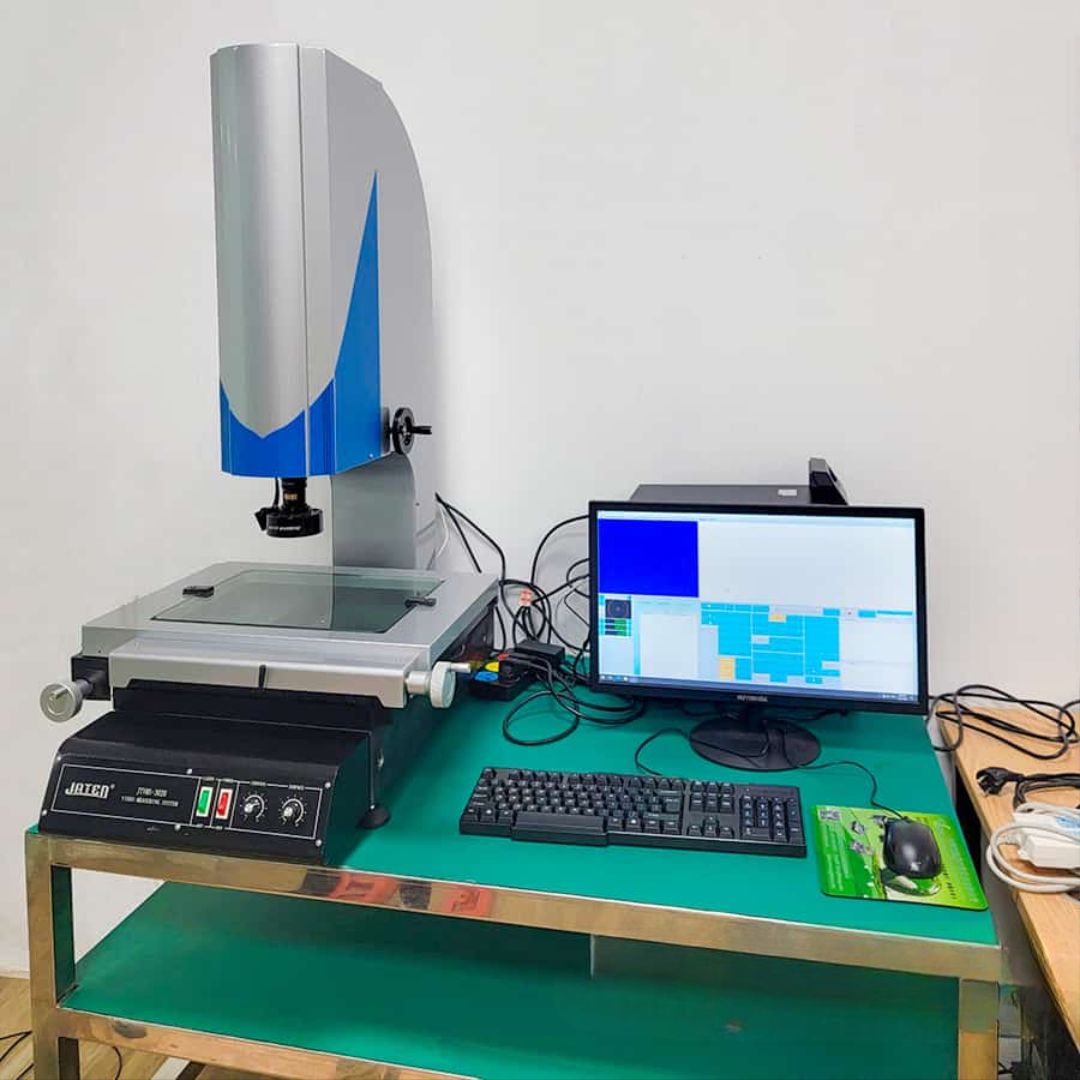

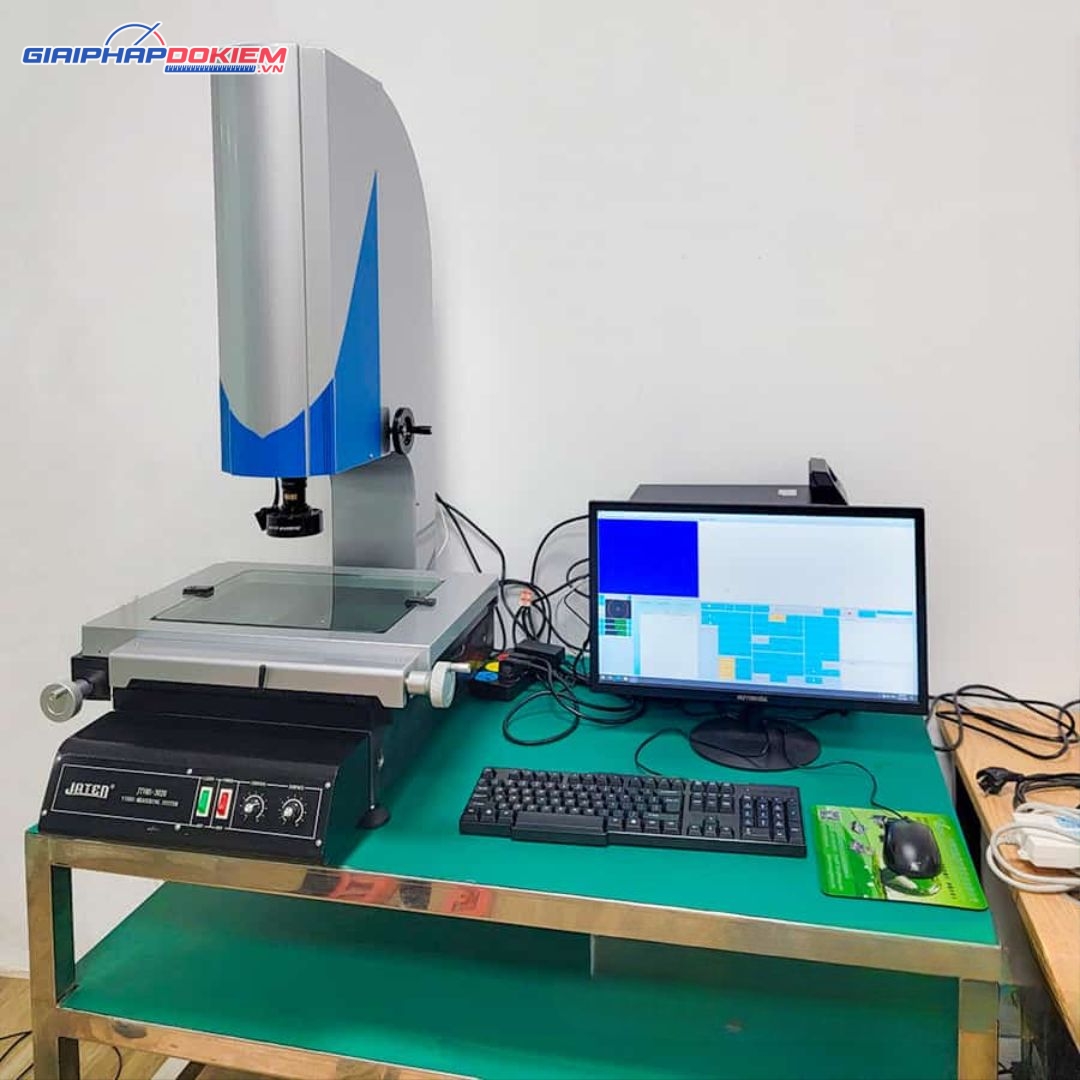

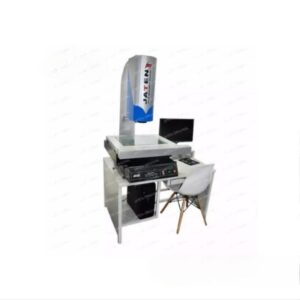

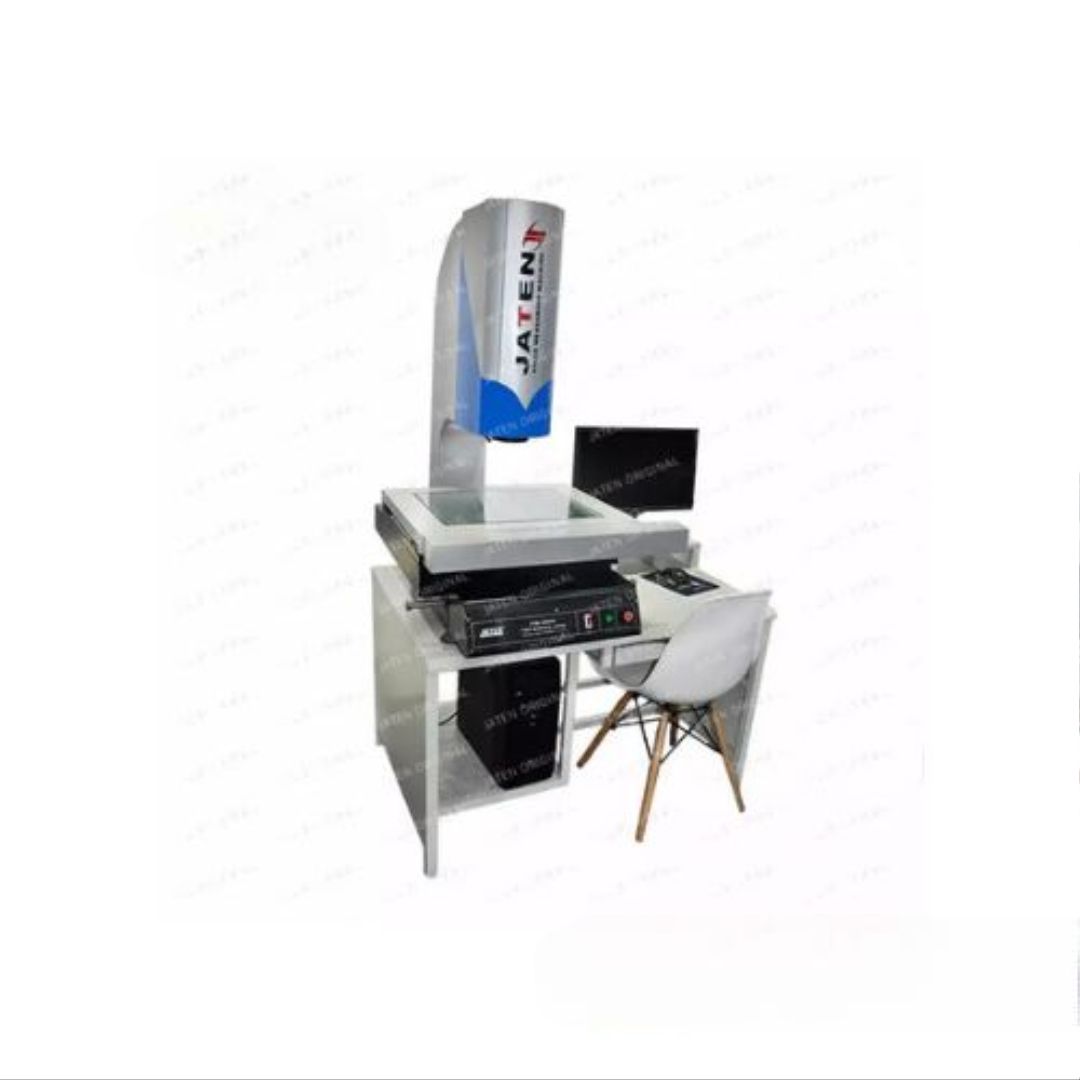

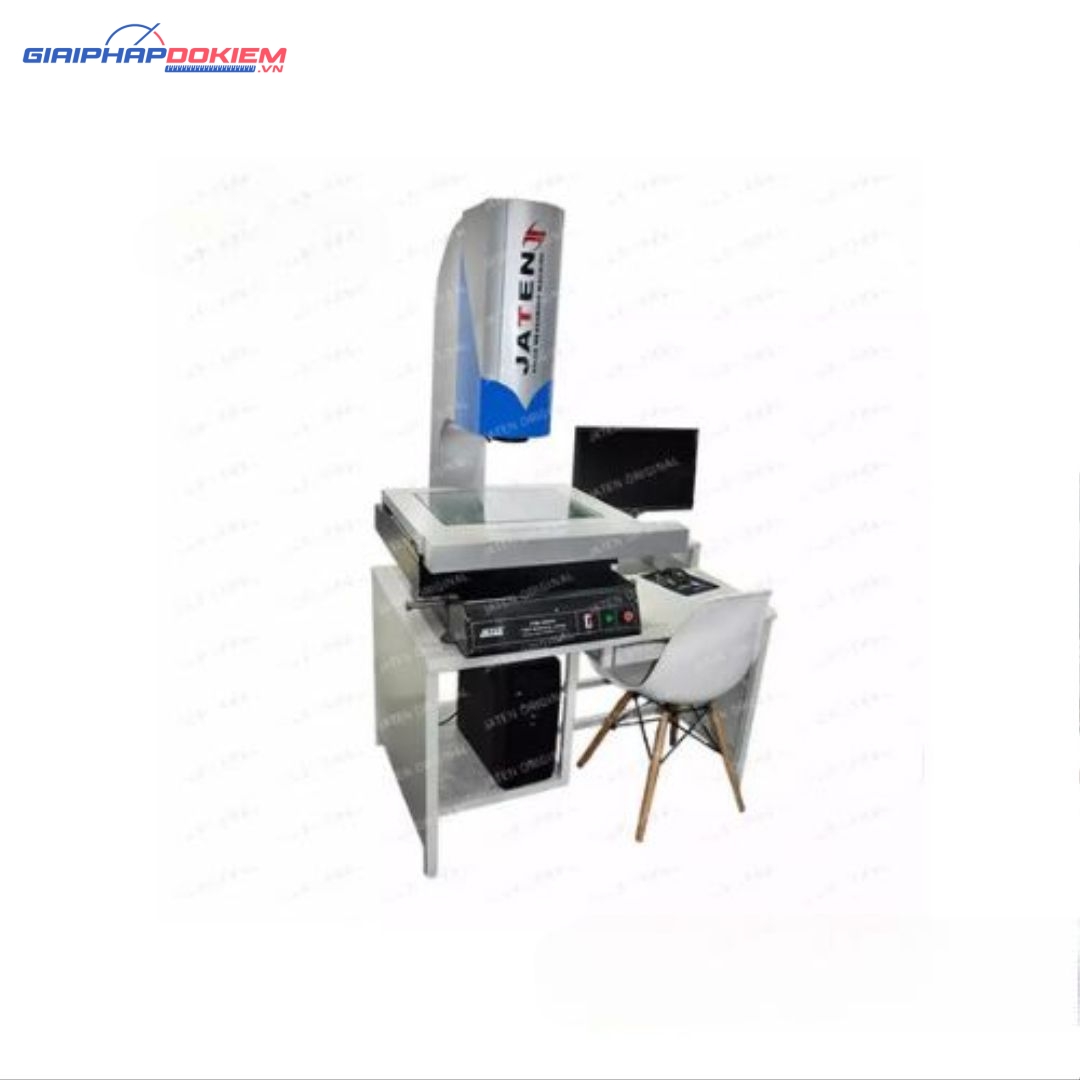

Máy đo toạ độ Jaten VMS-3020 CNC

Mô tả về Máy đo toạ độ Jaten VMS-3020 CNC

Máy đo toạ độ Jaten VMS-3020 CNC được thiết kế đặc biệt cho ngành công nghiệp, với khả năng đo đa dạng các yếu tố hình học như điểm, đường thẳng, hình tròn, cung tròn, hình bầu dục và hình chữ nhật. Thiết bị hỗ trợ định vị đa điểm, kết hợp các phép đo, xác định tâm và giao điểm của cấu trúc, điểm giữa, cấu trúc dạng đường và dạng tròn. Hệ thống tích hợp các chức năng xử lý dữ liệu, hiển thị, nhập và xuất dữ liệu, đồng thời đi kèm hệ thống định vị laser trợ lý, giúp dễ dàng xác định vị trí đo.

Máy có khả năng đo và kiểm tra nhiều kích thước và biên dạng phức tạp của các bộ phận như mẫu, bộ phận dập, cam, ren vít, bánh răng, máy cắt định hình, thiết bị đầu cuối, kim cương, đồng hồ và nhiều chi tiết khác. Thiết bị được ứng dụng rộng rãi trong các ngành cơ khí, điện tử, dụng cụ và nhựa dẻo, sử dụng phần mềm đo nhanh và có thể tùy chọn trang bị đầu dò Renishaw của Vương quốc Anh để nâng cao độ chính xác.

Thông số kỹ thuật của Jaten VMS-3020 CNC

• Di chuyển trục X, Y, Z (mm): 300 × 200 × 200

• Kích thước máy (mm): 780 × 600 × 1060

• Trọng lượng chịu tải: 35 kg

• Trọng lượng tịnh: 165 kg

• Độ chính xác:

  • Trục X–Y: ≤ (3 + L / 200) µm, độ lặp lại 2 µm

  • Trục Z: ≤ (4 + L / 200) µm

• Thước lưới: Thước cách tử độ chính xác cao, độ phân giải 0,5 µm

• CCD: Máy ảnh CCD màu Sentech 625, sản xuất tại Nhật Bản

• Hệ thống quang học:

  • Ống kính thu phóng tự động

  • Trường nhìn đối tượng: 7 ~ 1,1 mm, tỷ lệ thu phóng 12X

  • Tổng độ phóng đại video: 30X ~ 230X

  • Tùy chọn laser và đầu dò Renishaw (Vương quốc Anh)

  • Có thể đo độ dày kính trong suốt và độ phẳng

• Hệ thống chiếu sáng:

  • Đèn vòng LED bề mặt điều chỉnh liên tục

  • Chiếu sáng đường viền và ánh sáng đồng trục

  • Điều chỉnh cường độ và tốc độ ánh sáng theo chương trình

• Hệ thống phần mềm: Phần mềm đo nhanh, đo video tự động

• Môi trường làm việc: 20 °C ± 3 °C, độ ẩm 45% – 75%, cách ly rung động bên ngoài

• Nguồn cấp điện: 220V ± 10%, 180V ~ 260V (AC), 50 Hz

• Phụ kiện tùy chọn: Vật kính, laser, đầu dò, tủ, phiên bản phần mềm, nhãn hiệu CCD…
