Máy đo toạ độ Jaten VMS-3020

Giới thiệu sản phẩm Máy đo toạ độ Jaten VMS-3020

Máy đo toạ độ Jaten VMS-3020 là giải pháp đo lường hiện đại được ứng dụng rộng rãi trong ngành công nghiệp. Thiết bị có khả năng đo chính xác nhiều đối tượng hình học như điểm, đường thẳng, hình tròn, cung tròn, hình bầu dục và hình chữ nhật, đồng thời hỗ trợ định vị đa điểm, kết hợp các phép đo, xác định tâm, giao điểm, điểm giữa và các cấu trúc đường, cấu trúc tròn. Hệ thống được tích hợp chức năng xử lý dữ liệu, hiển thị, cũng như đầu vào và đầu ra linh hoạt, kèm theo hệ thống định vị laser trợ lý giúp dễ dàng xác định vị trí đo.

Máy có thể đo và phát hiện nhiều loại kích thước, biên dạng phức tạp của chi tiết như mẫu, bộ phận dập, cam, ren vít, bánh răng, dao cắt định hình, thiết bị đầu cuối, kim cương, đồng hồ,… Thiết bị được ứng dụng hiệu quả trong các lĩnh vực cơ khí, điện tử, dụng cụ và nhựa dẻo, sử dụng phần mềm đo nhanh và có thể tùy chọn đầu dò Renishaw của Vương quốc Anh để nâng cao độ chính xác.

Thông số kỹ thuật của Jaten VMS-3020

• Di chuyển trục X, Y, Z (mm): 300 × 200 × 200

• Kích thước tổng thể (mm): 780 × 600 × 1060

• Trọng lượng chịu tải: 35 kg

• Trọng lượng tịnh: 165 kg

• Độ chính xác:

  • Trục X–Y (mm): ≤ (3 + L / 200) µm, độ lặp lại 2 µm

  • Trục Z (mm): ≤ (4 + L / 200) µm

• Thước lưới: Thước cách tử độ chính xác cao, độ phân giải 0,5 µm

• CCD: Máy ảnh CCD màu Sentech 625 (Nhật Bản)

• Hệ thống quang học:

  • Ống kính thu phóng tự động

  • Chế độ xem đối tượng: 7 ~ 1,1 mm, tỷ lệ thu phóng 12X

  • Tổng độ phóng đại video: 30X ~ 230X

  • Tùy chọn laser và đầu dò Renishaw (Vương quốc Anh)

  • Có thể đo độ dày kính trong suốt và độ phẳng

• Hệ thống chiếu sáng:

  • Đèn vòng LED bề mặt điều chỉnh liên tục

  • Chiếu sáng đường viền và ánh sáng đồng trục

  • Điều chỉnh cường độ và tốc độ ánh sáng theo chương trình

• Hệ thống phần mềm: Phần mềm đo nhanh, đo video tự động

• Môi trường làm việc:

  • Nhiệt độ: 20 °C ± 3 °C

  • Độ ẩm: 45% – 75%

  • Cách ly khỏi nguồn rung động bên ngoài

• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50 Hz

• Phụ kiện tùy chọn: Vật kính, laser, đầu dò, tủ, phiên bản phần mềm, nhãn hiệu CCD,…

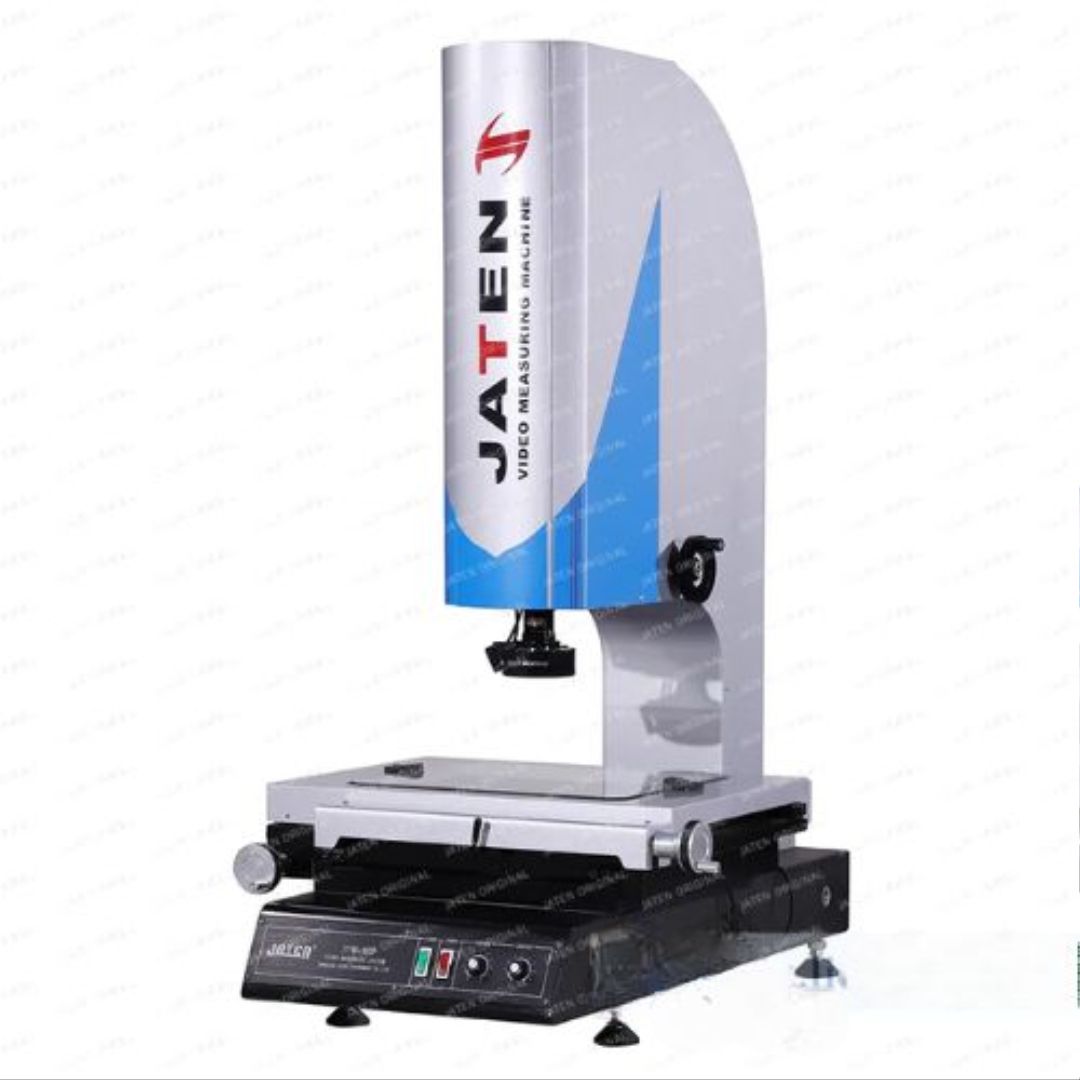

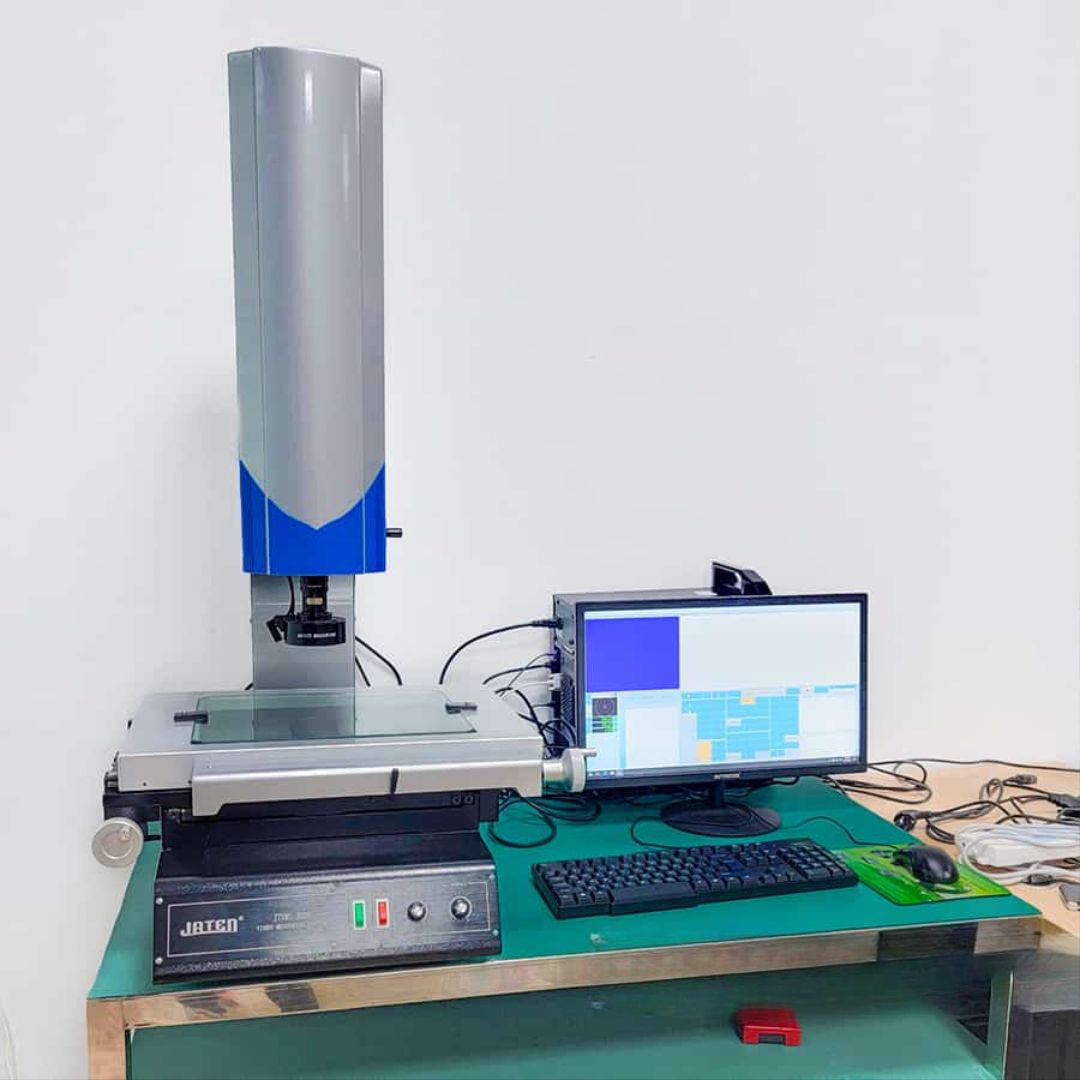

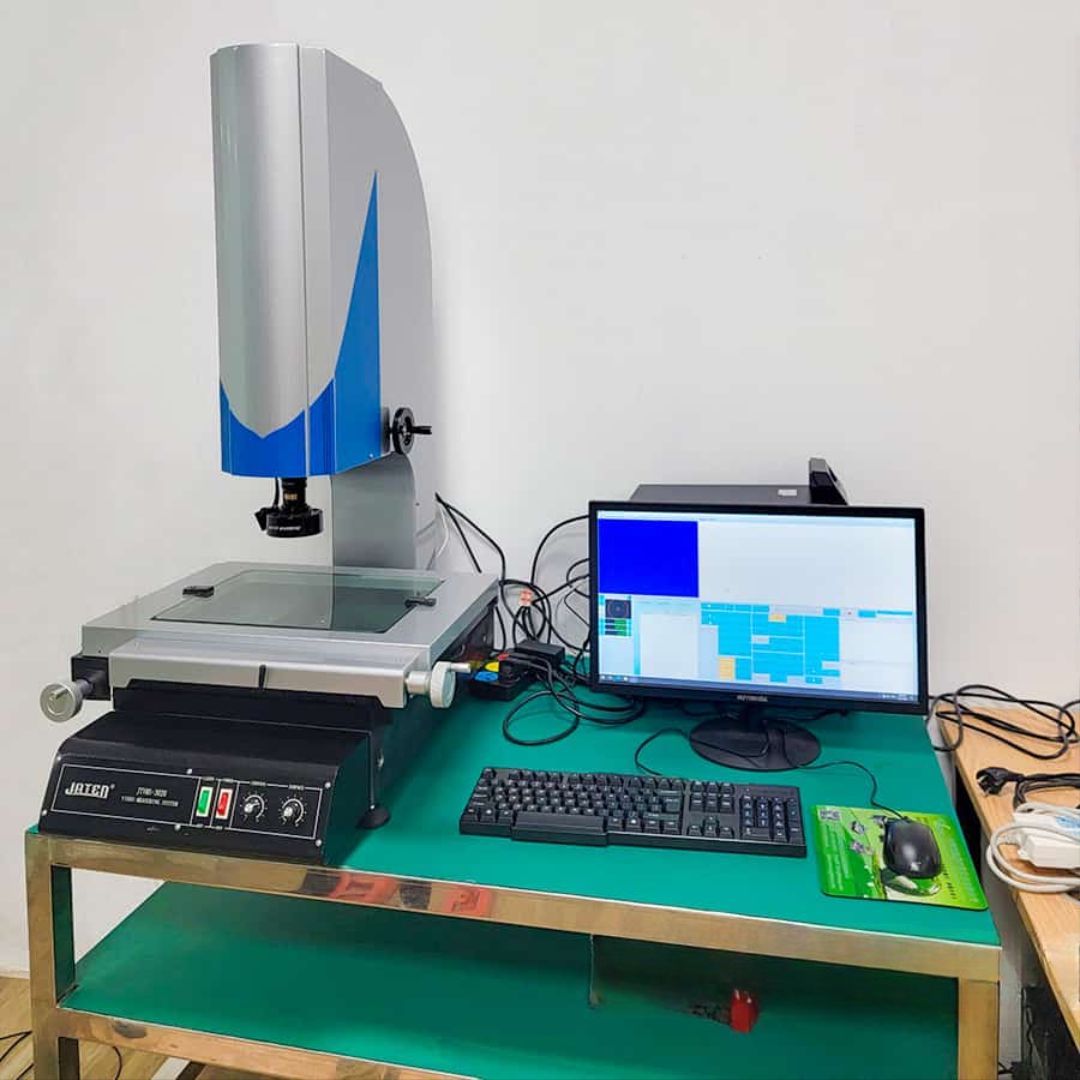

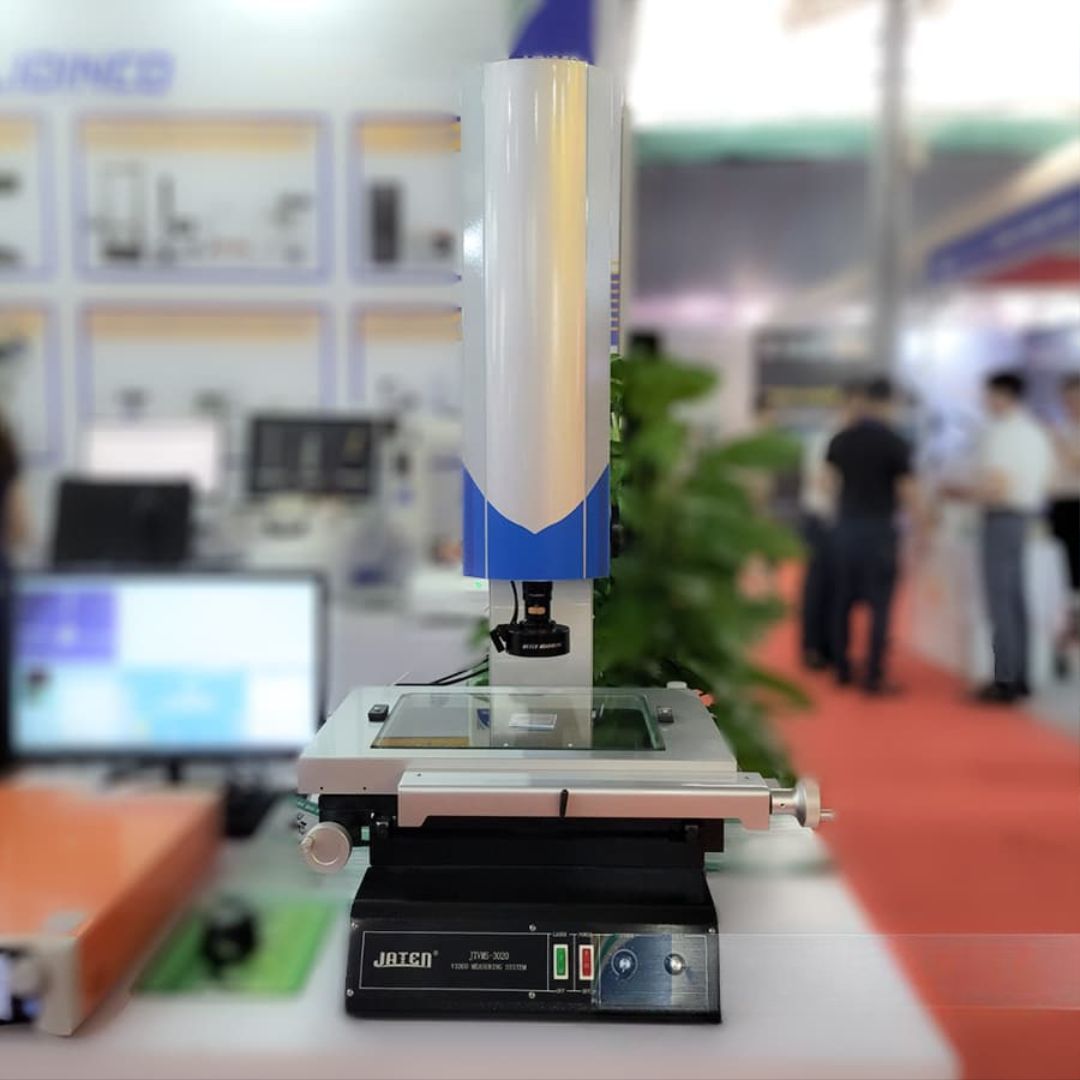

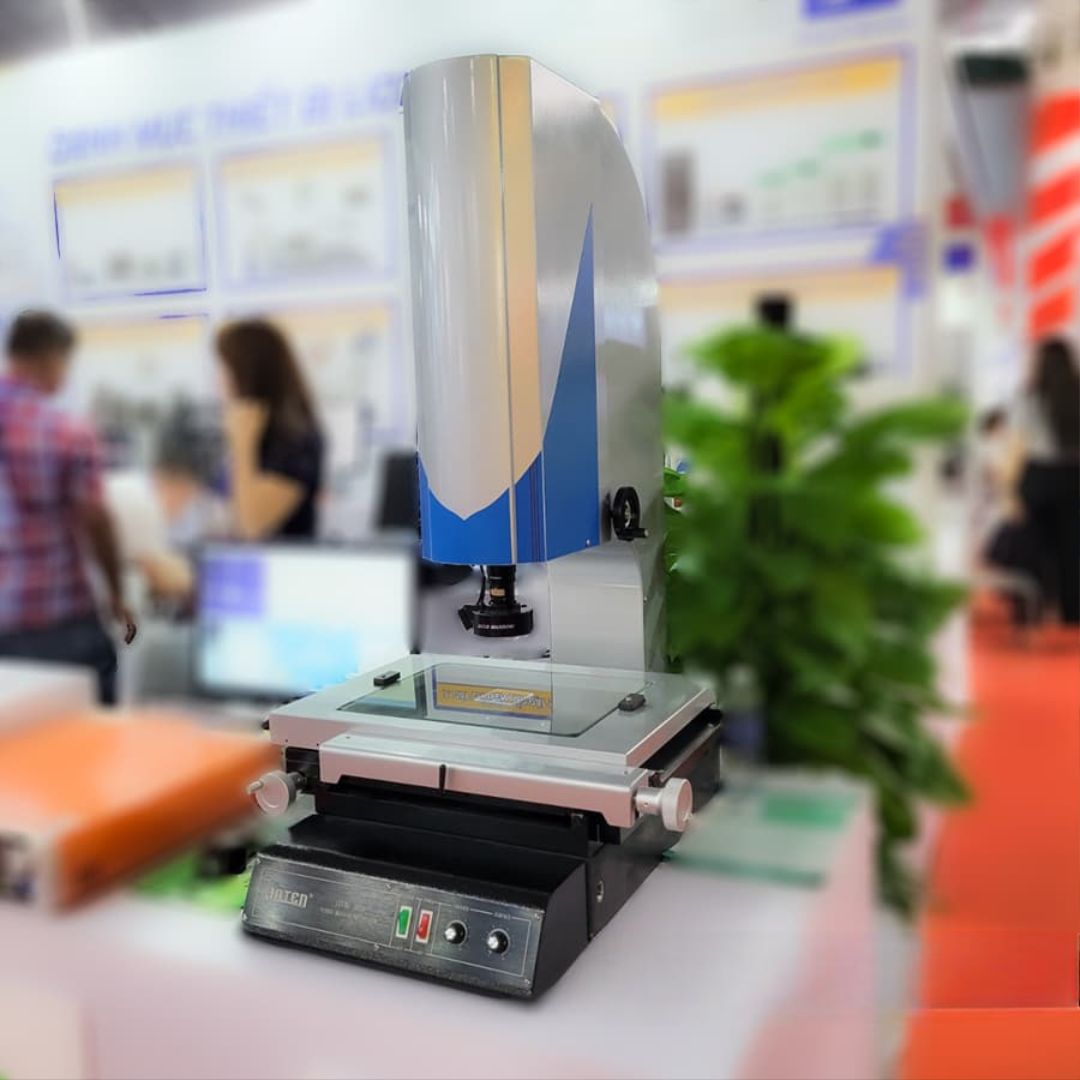

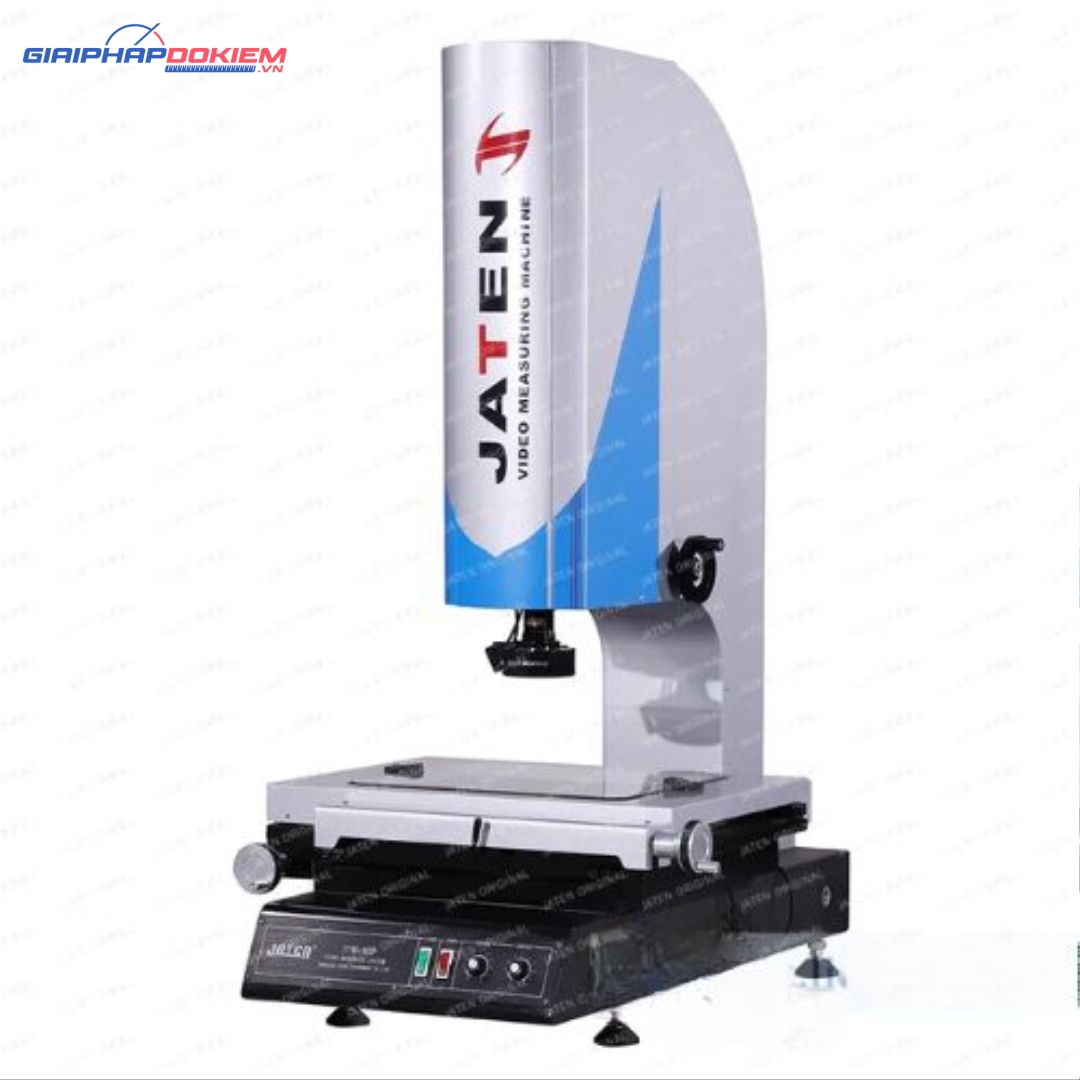

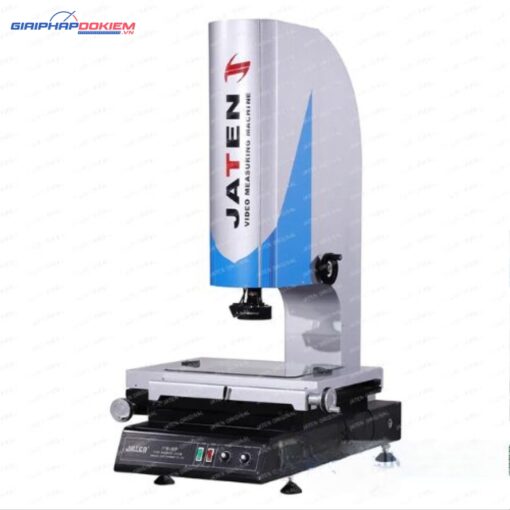

Hình ảnh của sản phẩm VMS-3020
