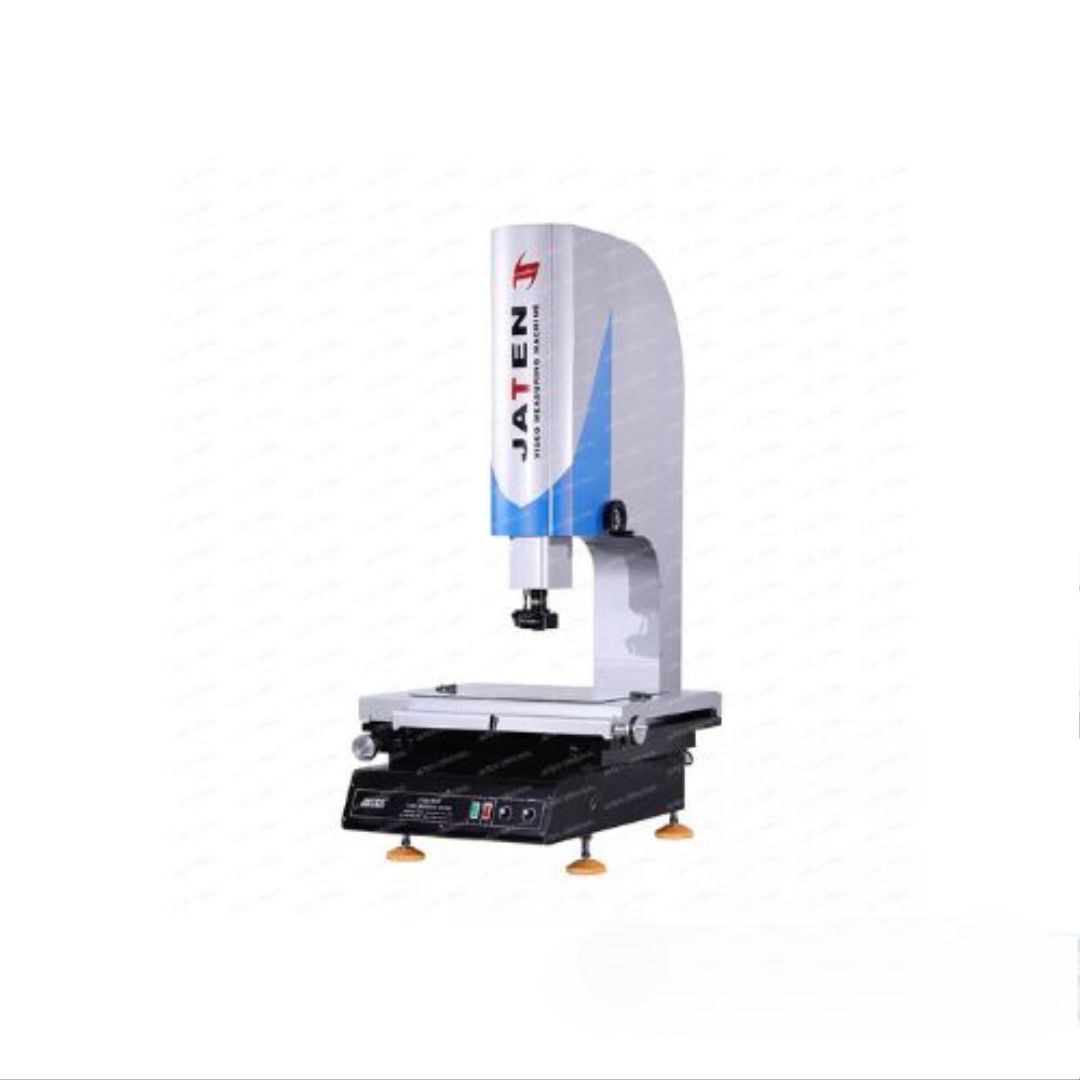

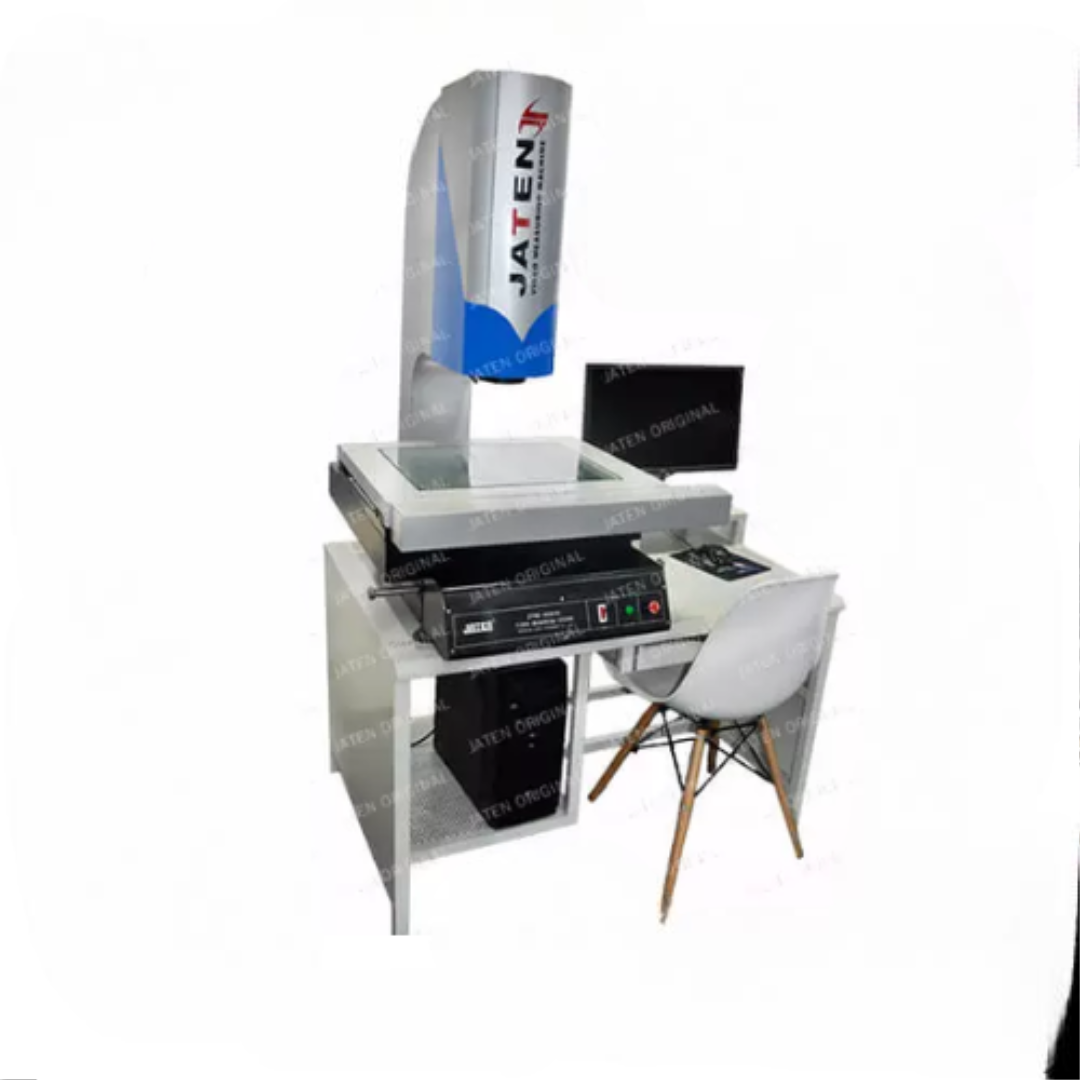

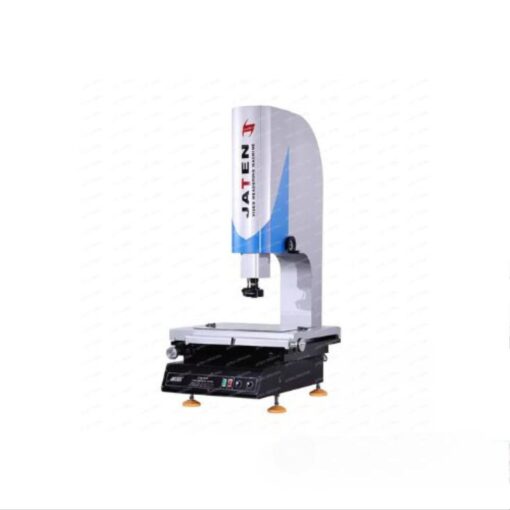

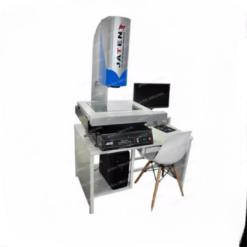

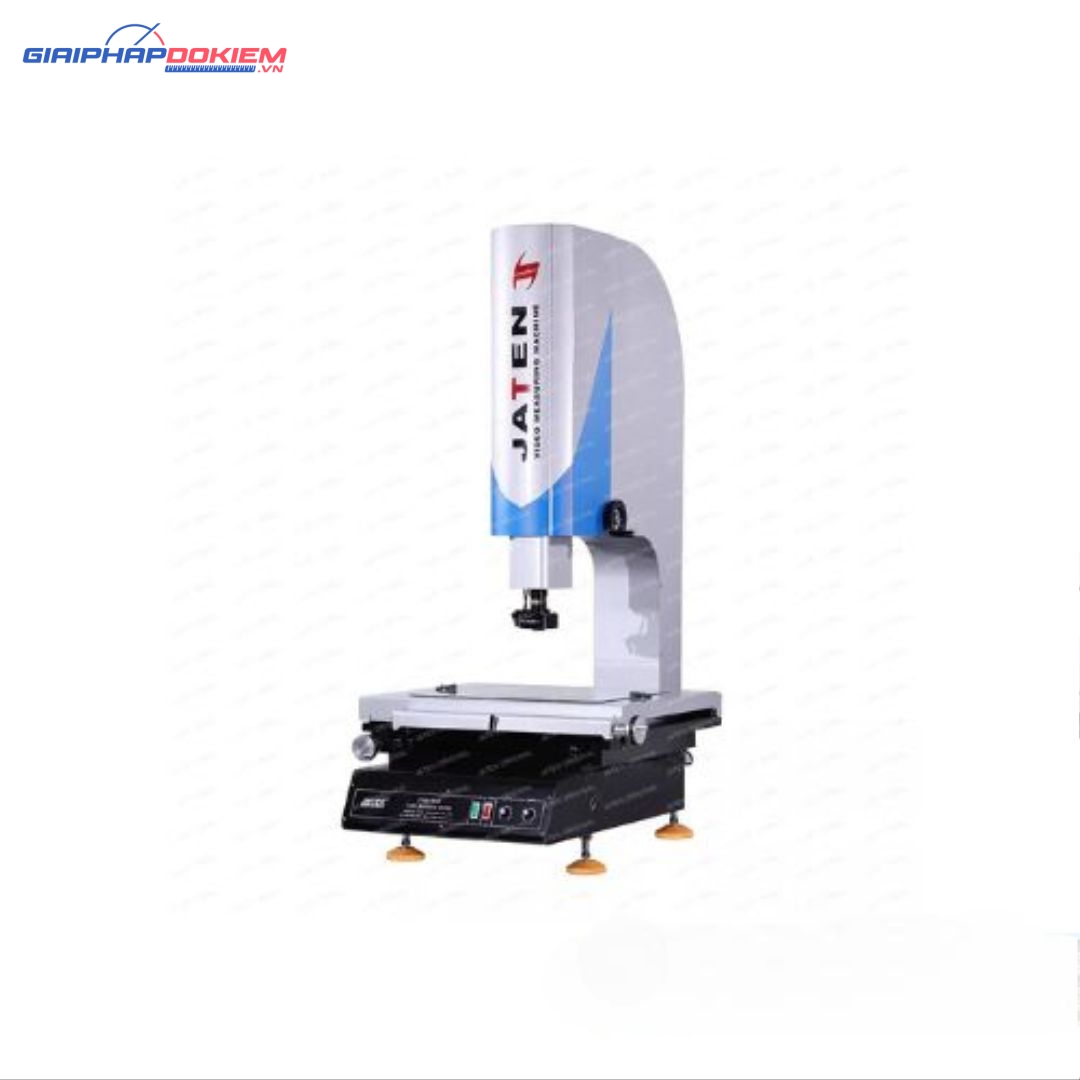

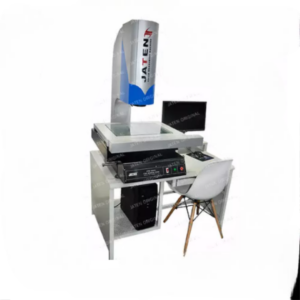

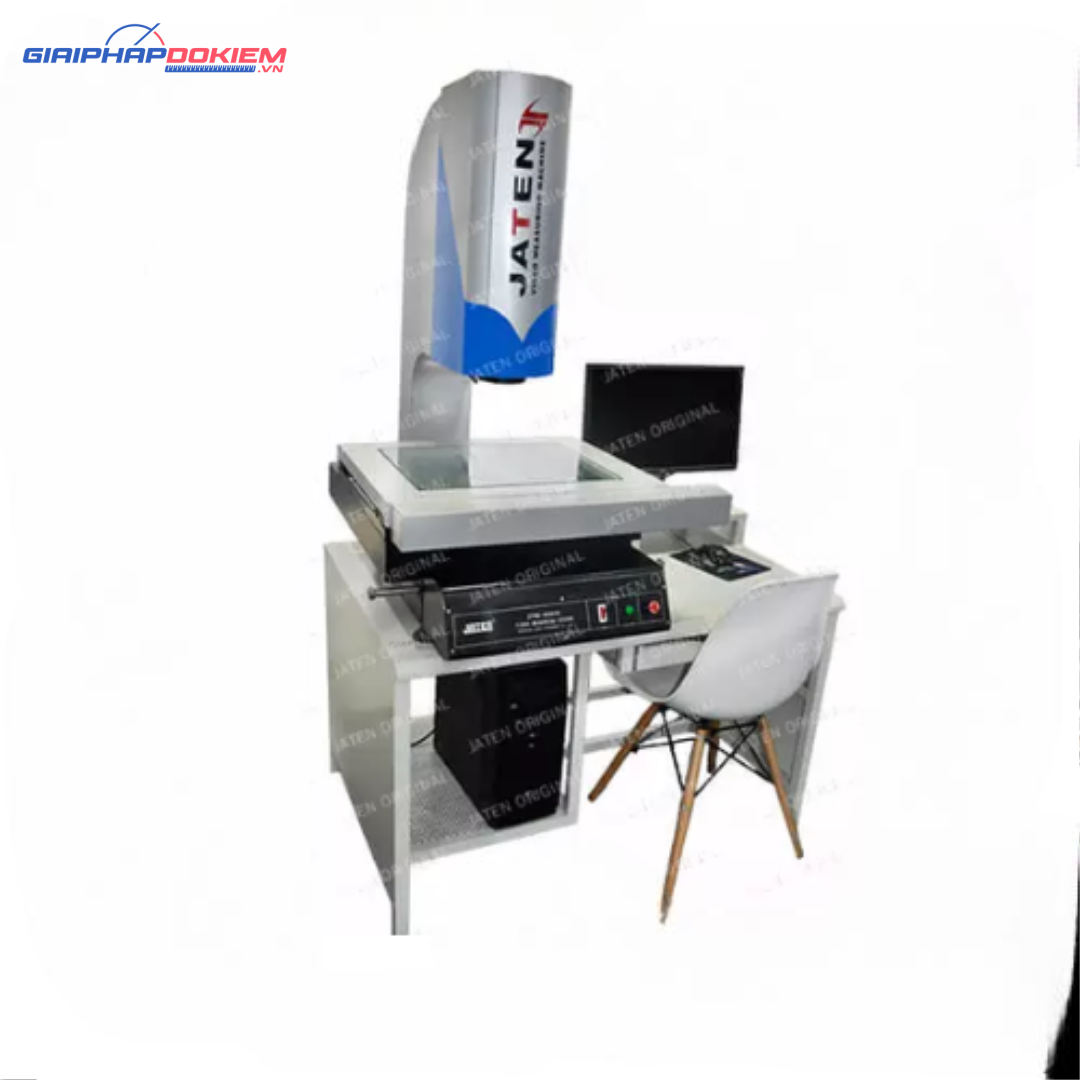

Máy đo toạ độ Jaten VMS-5030

Tổng quan về Máy đo toạ độ Jaten VMS-5030

Máy đo toạ độ Jaten VMS-5030 được sử dụng trong lĩnh vực đo tọa độ, đặc biệt phổ biến trong các ngành cơ khí, điện tử, dụng cụ và nhựa. Thiết bị được trang bị hệ thống định vị laser hỗ trợ, giúp người vận hành dễ dàng xác định vị trí đo. Nhờ đó, máy có thể nhanh chóng tìm ra vị trí của chi tiết đã được đo và tiến hành đo lường một cách hiệu quả. Kết hợp với phần mềm đo nhanh, quá trình đo trở nên thuận tiện và chính xác hơn.

Ngoài ra, máy còn có tùy chọn trang bị đầu dò Renishaw của Vương quốc Anh để nâng cao độ chính xác và khả năng ứng dụng.

Thông số kỹ thuật của Jaten VMS-5030

• Di chuyển trục X, Y, Z (mm): 500×300×200
  Kích thước(mm): 960×750×1100
  Trọng lượng chịu tải: 35kg
  Trọng lượng tịnh: 255kg
• Độ chính xác:
  Trục X-Y (mm): ≤ (3 + L / 200) um, Độ lặp lại 2um
  Trục Z (mm): ≤(4+L/200)um
• Thước lưới: Thước cách tử có độ chính xác cao, độ phân giải 0,5um
• CCD: Máy ảnh CCD Sentech Color 625 Nhật Bản đầy màu sắc
• Hệ thống quang học: Ống kính thu phóng tự động, Chế độ xem đối tượng: 7 ~ 1.1mm, tỷ lệ thu phóng 12X,
  Tổng độ phóng đại của video: 30X ~ 230X, Laser tùy chọn, Đầu dò Renishaw của Vương quốc Anh,
  có thể đo độ dày của kính trong suốt và độ phẳng
• Hệ thống chiếu sáng: Bề mặt vòng LED có thể điều chỉnh liên tục & đường viền & ánh sáng đồng trục,
  theo chương trình điều chỉnh để điều chỉnh cường độ và tốc độ ánh sáng
• Hệ thống phần mềm: Đo nhanh, phần mềm đo video tự động
• Môi trường làm việc: 20 ° C ± 3 ° C, Nhiệt độ 45% -75%, cách ly khỏi nguồn rung động bên ngoài
• Nguồn cấp: 220V ± 10%, 180V ~ 260V (AC), 50HZ
• Phụ kiện tùy chọn: Có thể kết hợp với Vật kính / Laser / Đầu dò / tủ / phiên bản / Nhãn hiệu CCD ……
