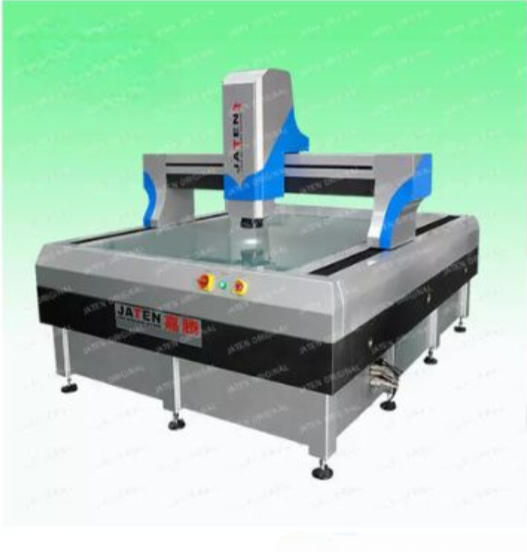

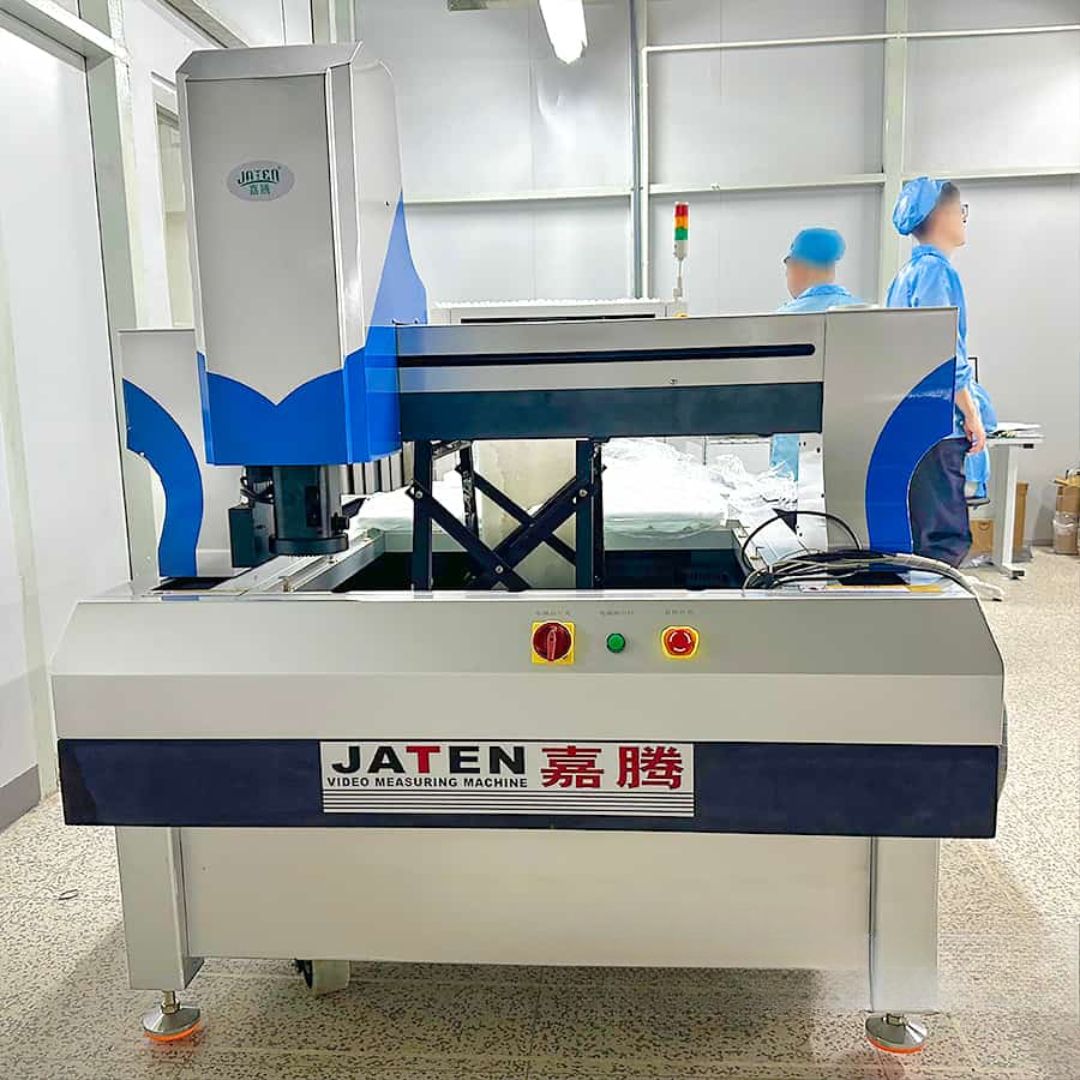

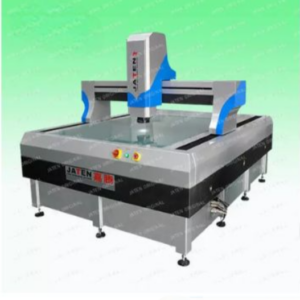

Máy đo toạ độ tự động Jaten MV6080 CNC

Sơ lược về Máy đo toạ độ tự động Jaten MV6080 CNC

Máy đo toạ độ tự động Jaten MV6080 CNC được thiết kế để thực hiện các phép đo dữ liệu hai chiều như điểm, đường thẳng, hình tròn, cung tròn, hình elip, hình chữ nhật… đồng thời nâng cao độ chính xác nhờ chức năng định vị đa điểm.

Bên cạnh đó, MV6080 CNC còn đáp ứng tốt các yêu cầu đo ba chiều đối với bề mặt nghiêng, bề mặt tròn, rãnh phức tạp, cột, bi, cũng như các phép đo không gian như lỗ mù, khoảng cách giữa các yếu tố, góc và nhiều đặc trưng hình học khác. Về khả năng đo lường, máy có thể kiểm tra các thông số như chiều rộng, chiều dài, chiều cao, độ dày, độ thẳng, độ phẳng, độ vuông góc, độ tròn và độ đồng trục.

Nhờ tính linh hoạt cao, thiết bị MV6080 CNC được ứng dụng rộng rãi trong việc kiểm tra nhiều loại sản phẩm khác nhau, bao gồm linh kiện cơ khí như tấm, khuôn, bánh răng, vòng bi và trục; sản phẩm điện tử như điện thoại, máy tính bảng, bảng mạch PCB và linh kiện đồng hồ; sản phẩm nhựa như tấm camera điện thoại, vỏ, khung viền trước và tấm trượt; cũng như các chi tiết khác như đinh, bu lông, đai ốc, vòng đệm, mũi khoan và chi tiết bo tròn.

Thông số kỹ thuật của Jaten MV6080 CNC

• Loại: Tiêu chuẩn

• Kích thước di chuyển trục X/Y/Z (mm): 600 × 800 × 200

• Kích thước bàn làm việc (mm): 1040 × 798

• Kích thước máy (L × W × H mm): 1250 × 1100 × 1700

• Trọng lượng máy (kg): 1800

• Trọng lượng phôi (kg): 30

• Hệ thống đo lường kỹ thuật số trục XY:

  • Trục X, Y độ chính xác: ≤ (3 + L / 200) μm

  • Di chuyển trục Z: ≤ (4 + L / 200) μm

• Thước lưới: Jaten (Độ phân giải MicroE của Hoa Kỳ 0,5 μm, thước kính mở ba trục)

• Hệ thống chiếu sáng: Ánh sáng bề mặt vòng LED và ánh sáng cấu hình có thể điều chỉnh liên tục, độ phóng đại xác định cường độ ánh sáng tối đa

• Hệ thống hình ảnh:

  • Camera CCD 1/2″ Nhật Bản SENTECH

  • Ống kính zoom tự động (zoom 0,7–4,5X, tổng phóng đại video 30–190X; với vật kính 2X, tổng phóng đại video lên đến 380X)

  • Trường nhìn đối tượng: 10,6 ~ 1,6 mm

  • Nguồn sáng bề mặt truyền qua đèn LED, 48 liên kết bốn trục có thể lập trình, bao gồm bộ điều hướng CCD để chụp ảnh trên không, thuận tiện cho việc xác định vị trí đối tượng thử nghiệm

• Môi trường làm việc: 20 °C ± 3 °C, độ ẩm 45%–75%

• Điện áp: 180V (AC) ~ 260V (AC), 50 Hz

• Phần mềm đo lường: QuickMeasuring – đo tự động, hỗ trợ đo cạnh, làm mờ, điểm, đường thẳng, hình tròn, góc, khoảng cách trung tâm, làm thẳng và các phép đo hình học khác
