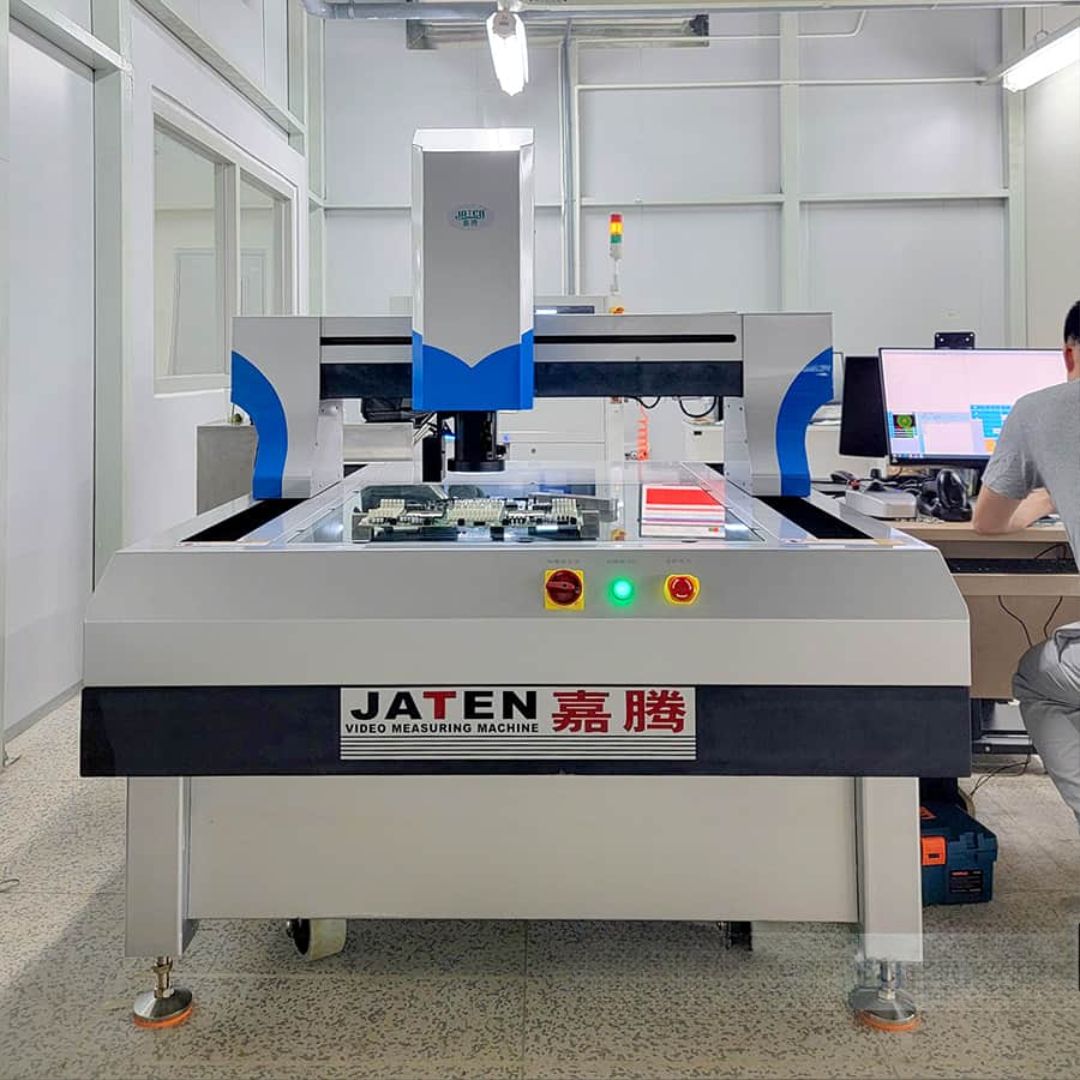

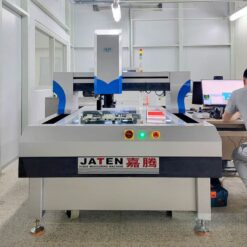

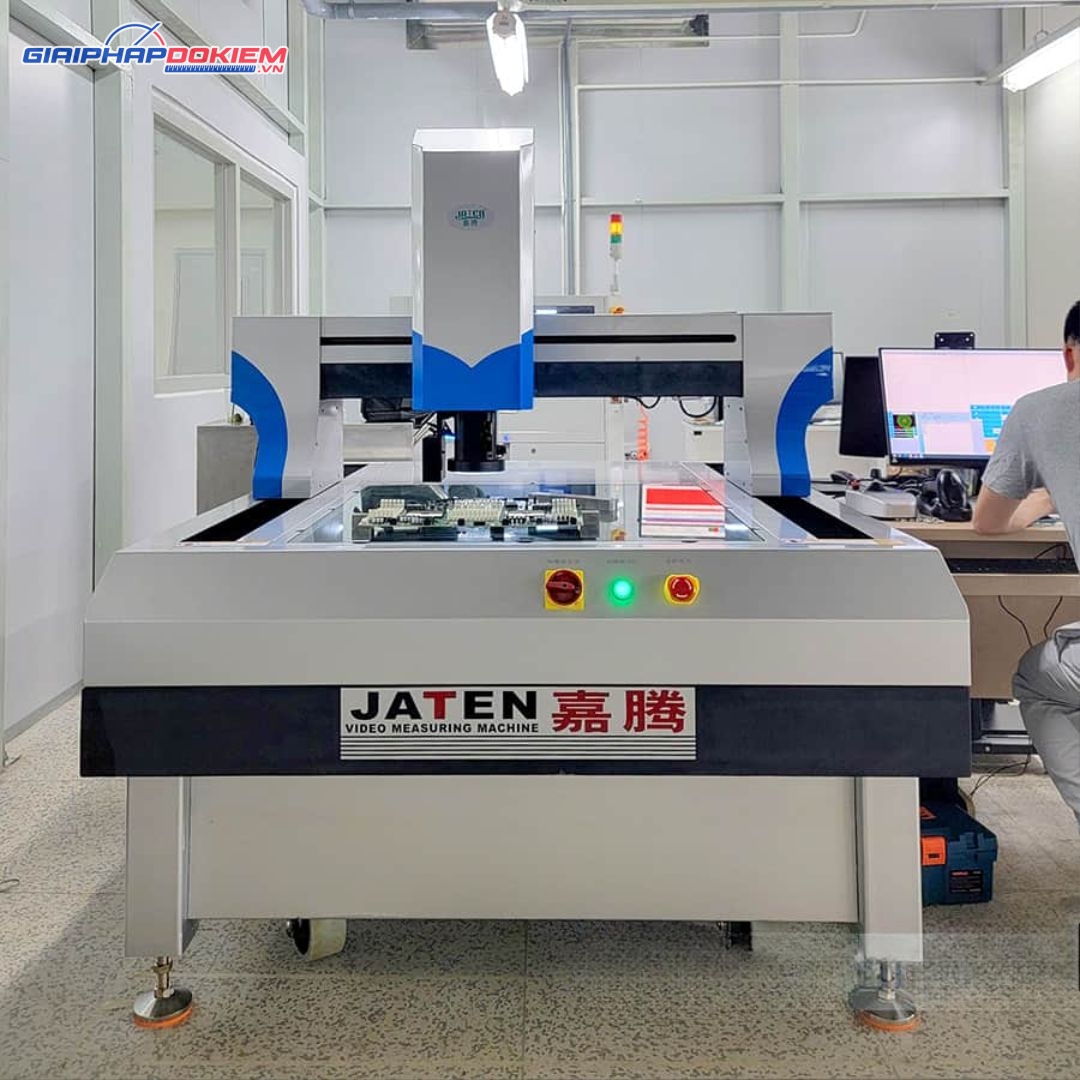

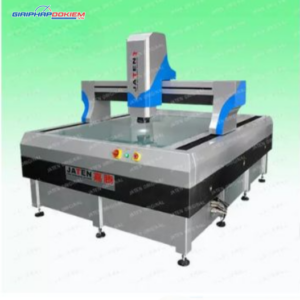

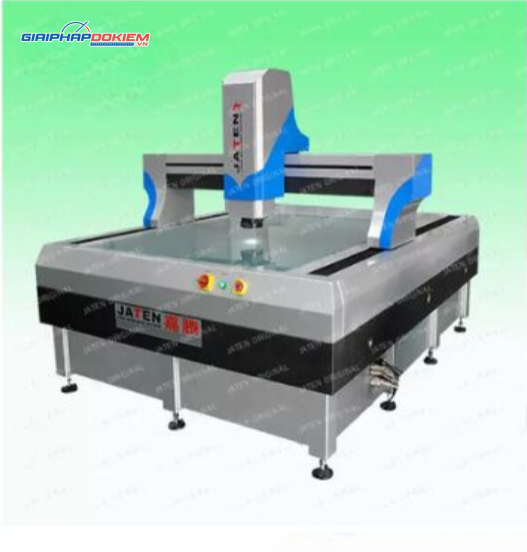

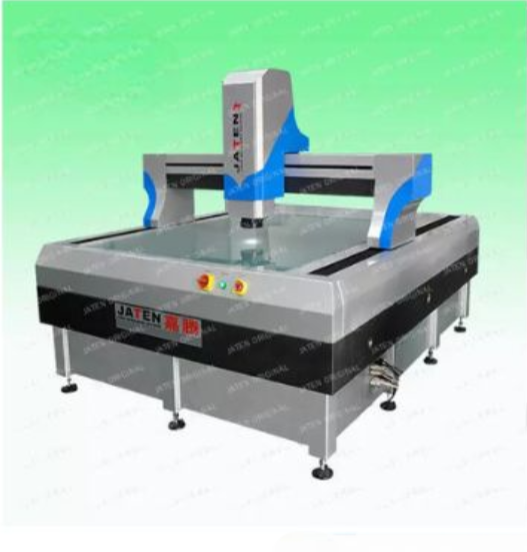

Máy đo toạ độ tự động Jaten MV6080 CNCL

Mô tả sản phẩm Máy đo toạ độ tự động Jaten MV6080 CNCL

Máy đo toạ độ tự động Jaten MV6080 CNCL được thiết kế để thực hiện các phép đo hai chiều, bao gồm các dữ liệu như điểm, đường thẳng, hình tròn, cung tròn, hình elip, hình chữ nhật… đồng thời nâng cao độ chính xác nhờ chức năng định vị đa điểm.

Ngoài ra, thiết bị MV6080 CNCL còn có khả năng đo các chi tiết ba chiều trên các bề mặt nghiêng, bề mặt tròn, rãnh phức tạp, cột, bi, cũng như thực hiện các phép đo lỗ mù, khoảng cách giữa các chi tiết, góc và nhiều đặc trưng hình học khác. Về mặt đo lường, máy có thể kiểm tra chiều rộng, chiều dài, chiều cao, độ dày, độ thẳng, độ phẳng, độ vuông góc, độ tròn, độ đồng trục và nhiều thông số hình học khác.

Nhờ tính linh hoạt cao, thiết bị MV6080 CNCL có thể được sử dụng để kiểm tra nhiều loại sản phẩm, bao gồm các chi tiết cơ khí như tấm, khuôn, bánh răng, vòng bi và trục; các sản phẩm điện tử như điện thoại, máy tính bảng, bảng mạch PCB và linh kiện đồng hồ; các chi tiết nhựa như tấm camera điện thoại, vỏ, khung viền mặt trước, tấm trượt; cũng như các chi tiết khác như đinh, bu lông, đai ốc, vòng đệm, mũi khoan và các chi tiết bo tròn.

Thông số kỹ thuật của Jaten MV6080 CNCL

• Loại: Với tia laser, đo chiều cao không chạm

• Kích thước di chuyển trục X/Y/Z (mm): 600 × 800 × 200

• Kích thước bàn làm việc (mm): Kích thước kính 920 × 694

• Kích thước máy (L × W × H mm): 1250 × 1100 × 1700

• Trọng lượng máy (kg): 1800

• Trọng lượng phôi (kg): 30

• Hệ thống đo lường kỹ thuật số trục XY: Máy tính lấy mẫu tự động, đầu ra USB

• Thước lưới: Jaten (Độ phân giải MicroE của Hoa Kỳ 0,5 μm, thước kính mở ba trục)

• Hệ thống chiếu sáng: Ánh sáng bề mặt vòng LED và ánh sáng cấu hình có thể điều chỉnh liên tục, độ phóng đại xác định cường độ ánh sáng tối đa

• Hệ thống hình ảnh:

  • Camera CCD 1/2″ Nhật Bản SENTECH

  • Ống kính zoom tự động (zoom 0,7–4,5X, tổng phóng đại video 30–190X; với vật kính 2X, tổng phóng đại video có thể lên đến 380X)

  • Trường nhìn đối tượng: 10,6 ~ 1,6 mm

  • Nguồn sáng bề mặt truyền ánh sáng bằng đèn LED, 48 liên kết bốn trục có thể lập trình, bao gồm bộ điều hướng CCD (chụp ảnh trên không), thuận tiện cho việc tìm kiếm vị trí đối tượng thử nghiệm

• Môi trường làm việc: 20 °C ± 3 °C, độ ẩm 45%–75%

• Điện áp: 180V (AC) ~ 260V (AC), 50 Hz

• Phần mềm đo lường: QuickMeasuring – đo tự động, hỗ trợ đo cạnh, làm mờ, điểm, đường thẳng, hình tròn, góc, khoảng cách trung tâm, làm thẳng và các phép đo hình học khác
