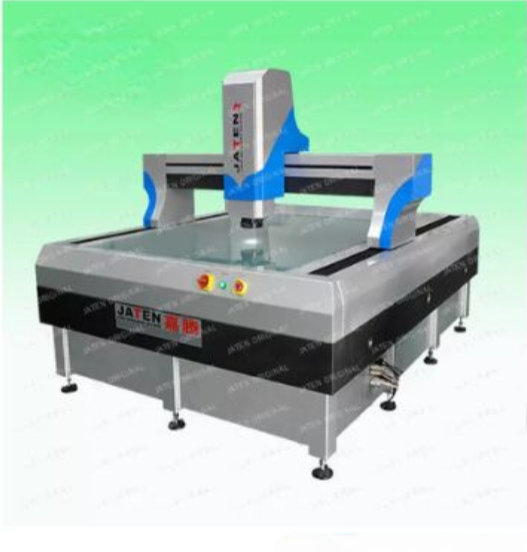

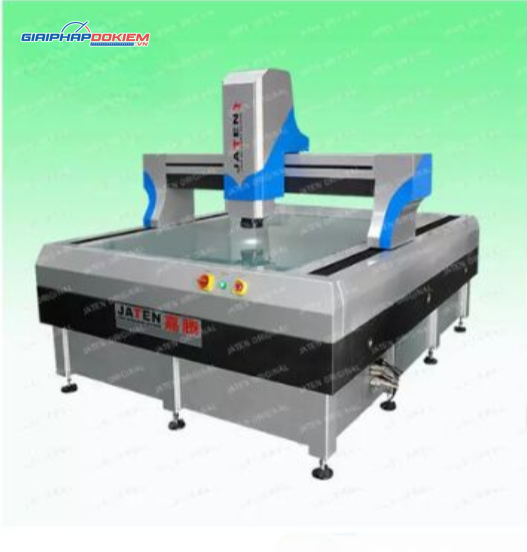

Máy đo toạ độ tự động Jaten MV6080 CNCP

Tổng quan về Máy đo toạ độ tự động Jaten MV6080 CNCP

Máy đo toạ độ tự động Jaten MV6080 CNCP được thiết kế để thực hiện các phép đo hai chiều, bao gồm các dữ liệu như điểm, đường thẳng, hình tròn, cung tròn, hình elip, hình chữ nhật… đồng thời nâng cao độ chính xác nhờ chức năng định vị đa điểm.

Thiết bị MV6080 CNCP cũng phù hợp cho các phép đo ba chiều trên bề mặt nghiêng, bề mặt tròn, rãnh phức tạp, cột, bi và các chi tiết có hình dạng đặc biệt, bao gồm cả các phép đo lỗ mù, khoảng cách giữa các phần tử, góc và các đặc trưng hình học khác. Về mặt đo lường, máy có khả năng kiểm tra chiều rộng, chiều dài, chiều cao, độ dày, độ thẳng, độ phẳng, độ vuông góc, độ tròn, độ đồng trục và nhiều thông số hình học khác.

Nhờ tính linh hoạt, thiết bị MV6080 CNCP có thể ứng dụng để kiểm tra nhiều loại sản phẩm, bao gồm các chi tiết cơ khí như tấm, khuôn, bánh răng, vòng bi, trục; sản phẩm điện tử như điện thoại, máy tính bảng, bảng mạch PCB và linh kiện đồng hồ; sản phẩm nhựa như tấm camera điện thoại, vỏ, khung viền trước, tấm trượt; cũng như các chi tiết khác như đinh, bu lông, đai ốc, vòng đệm, mũi khoan và chi tiết bo tròn.

Thông số kỹ thuật của Jaten MV6080 CNCP

• Loại: Với đầu dò Renishaw / Với tia laser, chạm để đo chiều cao

• Kích thước di chuyển trục X/Y/Z (mm): 600 × 800 × 200

• Kích thước bàn làm việc (mm): 1040 × 798

• Kích thước máy (L × W × H mm): 1250 × 1100 × 1700

• Trọng lượng máy (kg): 1800

• Trọng lượng phôi (kg): 30

• Hệ thống đo lường kỹ thuật số trục XY:

  • Trục X, Y độ chính xác: ≤ (3 + L / 200) μm

  • Di chuyển trục Z: ≤ (4 + L / 200) μm

• Thước lưới: Jaten (Độ phân giải MicroE của Hoa Kỳ 0,5 μm, thước kính mở ba trục)

• Hệ thống chiếu sáng: Ánh sáng bề mặt vòng LED và ánh sáng cấu hình có thể điều chỉnh liên tục, độ phóng đại xác định cường độ ánh sáng tối đa

• Hệ thống hình ảnh:

  • Camera CCD 1/2″ Nhật Bản SENTECH

  • Ống kính zoom tự động (0,7–4,5X, tổng phóng đại video 30–190X; với vật kính 2X, tổng phóng đại video có thể lên đến 380X)

  • Trường nhìn đối tượng: 10,6 ~ 1,6 mm

  • Nguồn sáng bề mặt truyền ánh sáng bằng đèn LED, 48 liên kết bốn trục có thể lập trình, bao gồm bộ điều hướng CCD (chụp ảnh trên không), thuận tiện cho việc tìm kiếm vị trí đối tượng thử nghiệm

• Môi trường làm việc: 20 °C ± 3 °C, độ ẩm 45%–75%

• Điện áp: 180V (AC) ~ 260V (AC), 50 Hz

• Phần mềm đo lường: QuickMeasuring – đo tự động, hỗ trợ đo cạnh, làm mờ, điểm, đường thẳng, hình tròn, góc, khoảng cách trung tâm, làm thẳng và các phép đo hình học khác
