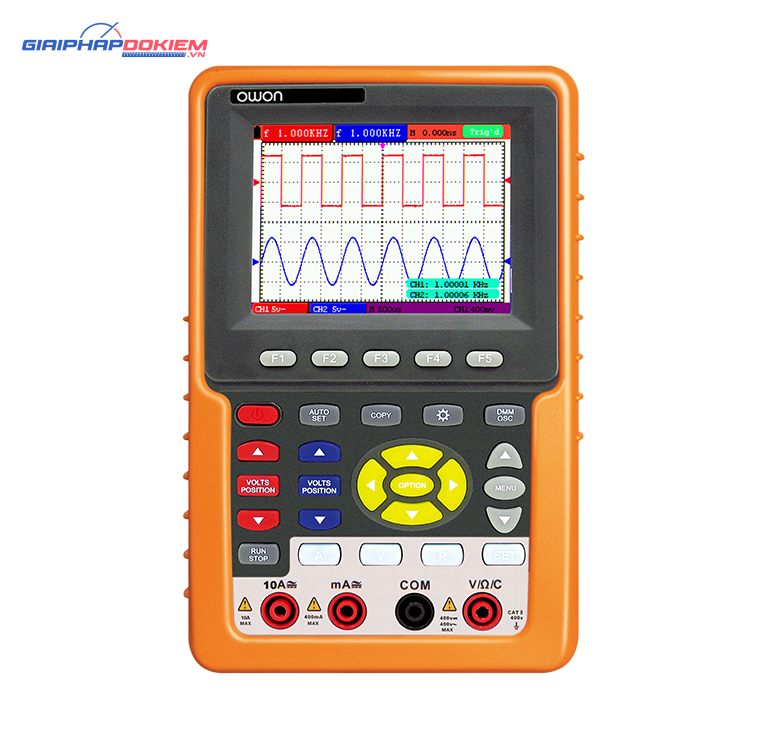

Máy hiện sóng cầm tay OWON HDS1021M-N (20MHz, 500 MS/s, 1 kênh)

Thông số kỹ thuật máy hiện sóng cầm tay OWON HDS1021M-N

Chức năng máy hiện sóng (Oscilloscope)

• Băng thông: 20 MHz
• Số kênh: 1 kênh
• Tốc độ lấy mẫu: 500 MS/s
• Độ nhạy thời gian: 5 ns/div ~ 100 s/div
• Thời gian tăng (Rise time): 17.5 ns
• Trở kháng vào: 1 MΩ ± 2%, 15 pF ± 5 pF
• Hệ số suy giảm que đo: 1X, 10X, 100X, 1000X
• Điện áp vào lớn nhất: 400 V (PK – PK) (DC + AC, PK – PK, trở kháng vào 1 MΩ, que đo 10:1), CAT II
• Độ dài bộ ghi: Tối đa 6000 điểm / kênh
• Kiểu đầu vào: DC, AC, GND
• Độ phân giải: 8 bit
• Độ nhạy điện áp: 5 mV/div ~ 5 V/div
• Độ chính xác DC: ±3%
• Kiểu kích hoạt (Trigger): Góc, Video, Alternate
• Chế độ kích hoạt: Đơn (Single), tự động (Auto), thường (Normal)
• Mức kích hoạt: Chia ±6 từ tâm màn hình
• Phép toán dạng sóng: ＋, －, ×, ÷, FFT
• Lưu trữ sóng: 4 dạng sóng
• Màn hình hiển thị: 3.7 inch color TFT (640 × 480 pixels)
• Cổng giao tiếp: USB
• Nguồn cung cấp: Pin Li-ion, Adapter 100V – 240VAC

Chức năng đồng hồ vạn năng (Multimeter)

• Trở kháng vào: 10 MΩ
• Đo điện áp DC (VDC): 1000 V, 5 dải đo
• Đo điện áp AC (VAC): 750 V, 4 dải đo
• Tần số: 40 Hz – 400 Hz (Điện áp đầu vào tối đa: AC 750 V)
• Đo dòng điện DC (DCA): 40 mA / 400 mA / 20 A
• Đo dòng điện AC (ACA): 40 mA / 400 mA / 20 A
• Đo điện trở: 400 Ω / 40 kΩ / 4 MΩ / 40 MΩ
• Đo điện dung (Tụ điện): 51.2 nF ~ 100 uF

Phụ kiện tiêu chuẩn kèm theo

• Pin sạc Li-ion
• Adapter nguồn AC/DC
• Que đo máy hiện sóng
• Que đo đồng hồ vạn năng
• Cáp kết nối USB
• Module ngoài
• Đầu điều chỉnh que đo
• Đầu USB lấy tín hiệu
• Đầu nối ngõ ra
• Hướng dẫn sử dụng (HDSD)
• Đĩa CD-ROM phần mềm

Phụ kiện tùy chọn mua thêm

• Owon HDSNADAPTER: Dây nguồn sạc (Power Adapter Cord) dùng cho máy hiện sóng cầm tay dòng HDS
• Owon HDSMCASE: Hộp đựng kim loại bảo vệ (Metal case) cho dòng HDS Series
• Owon HDSSBAG: Túi đựng mềm tiện lợi (Soft Carrying Bag) cho dòng HDS Series
