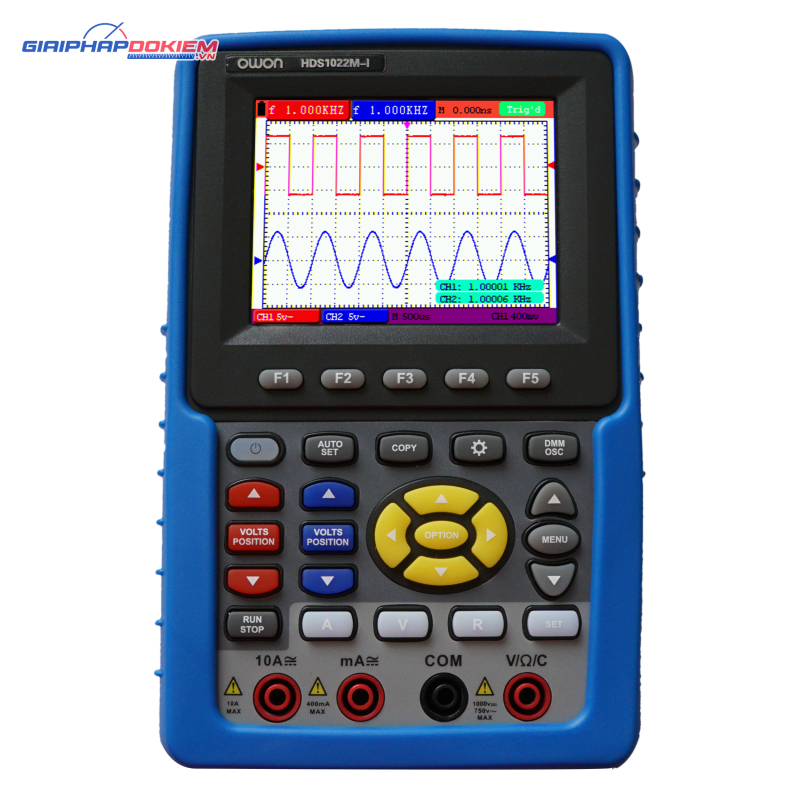

Máy hiện sóng cầm tay OWON HDS1022M-I (20MHz, 2 kênh cách ly, 100MS/s)

Name: Máy hiện sóng cầm tay OWON HDS1022M-I (20MHz, 2 kênh cách ly, 100MS/s)
Brand: OWON
SKU: HDS1022M-I

Giá (chưa VAT): Liên hệ

Model: HDS1022M-I

Tình trạng: Còn hàng

Nhà sản xuất: OWON

Xuất xứ: Trung Quốc

Bảo hành: N/A

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

HỖ TRỢ ĐẶT HÀNG/BÁO GIÁ

Mr Hoàng 0901.668.234

Gọi điện Nhắn tin

Mr Nghĩa 0896.922.922

Gọi điện Nhắn tin

Mr Trực 0908.515.929

Gọi điện Nhắn tin

Mr Huy 0902.789.386

Gọi điện Nhắn tin

Thông tin sản phẩm

Máy hiện sóng cầm tay OWON HDS1022M-I (20MHz, 2 kênh cách ly, 100MS/s) là máy hiện sóng cầm tay của hãng OWON, xuất xứ Trung Quốc. Máy hiện sóng dùng để quan sát và đo dạng sóng tín hiệu điện theo thời gian, phục vụ thiết kế, sửa chữa mạch điện tử, kiểm tra nguồn và đào tạo kỹ thuật.

Thông số kỹ thuật OWON HDS1022M-I

1) Chế độ máy hiện sóng
Dải tần	20Mhz
Tốc độ lấy mẫu	100MS/s
Rise time	≤17.5ns
Record length	6k Point
Số kênh	2 kênh cách ly
Màn hình	3.7” color TFT LCD, 640 x 480 pixels
Đầu vào	DC, AC, GND
Trở kháng vào	1MΩ±2%
Tỉ lệ (s/div)	5ns/div – 100s/div, step by 1 – 2 – 5
Độ nhạy	5mV/div – 5V/div
Độ phân giải	8 bits
Điện áp vào max	400V (DC + AC / PK – PK,
Chế độ Trigger
Chế độ tính toán
Tự động đo	Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Freq, Period,
2) Chế độ đồng hồ vạn năng
Màn hình hiển thị	3(3/4) digit (max 4000-count)
Trở kháng vào	10 MΩ
Đo điện áp	VDC : 400mV, 4V, 400V : ±(1% ± 1 digit); max input : DC 400V
VAC	4V, 40V, 400V : ±(1% ± 3 digits), Frequency : 40Hz – 400Hz;max input : AC 750V
Đo dòng điện	DCA: 40mA, 400mA: ±(1.5% ±1 digit), 10A: ±(3% ± 3 digits)
ACA	40mA: ±(1.5% ± 3 digit); 400mA: ±(2 ± 1 digit); 10A: ±(3% ± 3 digits)
Đo điện trở	400Ω: ±(1% ± 3 digits); 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ±(1% ± 1 digit); 40MΩ: ±(1.50% ±
Đo tụ	51.2nF – 100uF : ±(3% ± 3 digits)
Giao tiếp	USB
Nguồn	Pin sạc
Kích thước	180 x 113 x 40 mm
Khối lượng	645g

Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty
