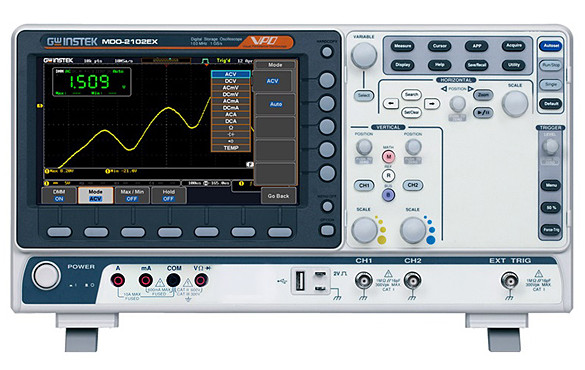

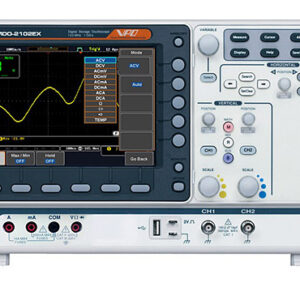

Máy hiện sóng GW Instek MDO-2102EX

Name: Máy hiện sóng GW Instek MDO-2102EX - Giải Pháp Đo Kiểm
Brand: GW INSTEK
SKU: MDO-2102EX
Availability: InStock

Giá (chưa VAT): Liên hệ

Model: MDO-2102EX Tình trạng: Còn hàng Nhà sản xuất: GW INSTEK Xuất xứ: Trung Quốc Bảo hành: 12 tháng

– Lựa chọn băng thông 200/100/70 MHz; 2 hoặc 4 kênh
– Tốc độ lấy mẫu thời gian thực cho mỗi kênh là 1GSa/s (kiểu máy 2 kênh)
– Tốc độ lấy mẫu thời gian thực tối đa là 1GSa/s (model 4 kênh)
– Độ sâu bộ nhớ trên mỗi kênh 10M và công nghệ hiển thị dạng sóng VPO
– Tốc độ cập nhật dạng sóng lên tới 120.000 wfms/s
– MDO-2000EG trang bị máy phân tích phổ và AWG 25 MHz kênh đôi MDO-2000EX trang bị máy phân tích phổ; AWG kênh đôi 25 MHz; DMM và nguồn điện
– Đo RMS thực trong chức năng DMM

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

HỖ TRỢ ĐẶT HÀNG/BÁO GIÁ

Mr Hoàng 0901.668.234

Gọi điện Nhắn tin

Mr Nghĩa 0896.922.922

Gọi điện Nhắn tin

Mr Trực 090.851.5929

Gọi điện Nhắn tin

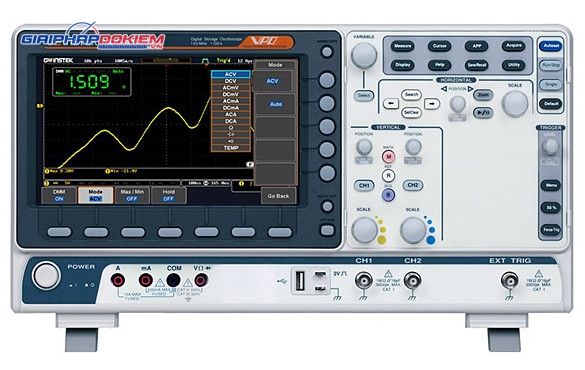

Giới thiệu Máy hiện sóng GW Instek MDO-2102EX

Máy hiện sóng GW Instek MDO-2102EX là máy hiện sóng miền hỗn hợp đa chức năng. Dòng sản phẩm này bao gồm hai tổ hợp tính năng: MDO-2000EG và MDO-2000EX. Các mẫu MDO-2000EG có bộ phân tích phổ tích hợp và bộ tạo dạng sóng tùy ý 25 MHz kênh đôi và các mẫu Máy hiện sóng GW Instek MDO-2102EX có bộ phân tích phổ tích hợp, bộ tạo dạng sóng tùy ý, DMM đếm 5.000 và nguồn điện 5V/1A. Loại đầu tiên, MDO-2000EX là máy hiện sóng duy nhất được trang bị DMM và nguồn điện trong ngành T&M.

Thông số kỹ thuật Máy hiện sóng GW Instek MDO-2102EX

Dải tần	100Mhz
Số kênh	2
Tốc độ lấy mẫu	1Gsa/s
Bộ nhớ	10M/ch
Thời gian tăng	1.75ns
Đầu vào	AC, DC, GND
Độ phân dải	8 bit, 1mV ~ 10V/div
Độ chính xác	3%
Trở kháng vào	1MΩ//16pF
Đầu vào tối đa	300Vrms, CAT I

Chế độ Trigger, X-Y
Chế độ đo	Pk-Pk, Tối đa, Tối thiểu, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker , Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase

Tính năng phát xung
Dải tần	25MHz
Tốc độ lấy mẫu	200MSa/s
Số kênh	2
Độ phân dải	1mV
Dạng sóng	Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
Đầu ra	20 mVpp – 5 Vpp, HighZ;10 mVpp – 2.5 Vpp, 50 Ω
Độ phân dải	1mV
Độ chính xác	2%

Tính năng phân tích phổ
Dải tần	DC~500MHz
Tốc độ lấy mẫu	1kHz~500Mhz
Độ phân dải	1Hz~500kHz
Mức tham chiếu	-50 dBm đến + 40dBm trong các bước 5dBm

Tính năng đồng hồ vạn năng:5,000 counts CAT II 600Vrms, CAT III 300Vrms
DCV	50mV, 500mV, 5V, 50V, 500V, 1000V
Độ chính xác DVC	±(0.1% reading + 5 digits)
Trở kháng đầu vào	10MΩ
DCA	50mA, 500mA, 10A
Độ chính xác	±(0.5% reading + 0.05mA)
ACV	50mV, 500mV, 5V, 50V, 700V
Độ chính xác ACV	±(1.5% reading + 15 digits)
Điện trở	500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ
Độ chính xác	(0.3% reading + 3 digits)

Phát nguồn: Kênh 1 và 2
Đầu ra	1.0V~5.0V/1A
Độ phân dải	0.1V
Độ chính xác	3%
Kích thước	384mm x 208mm x 127.3mm
Khối lượng	3 kg
Phụ kiện bao gồm	HDSD, Que đo, CD, Dây nguồn
