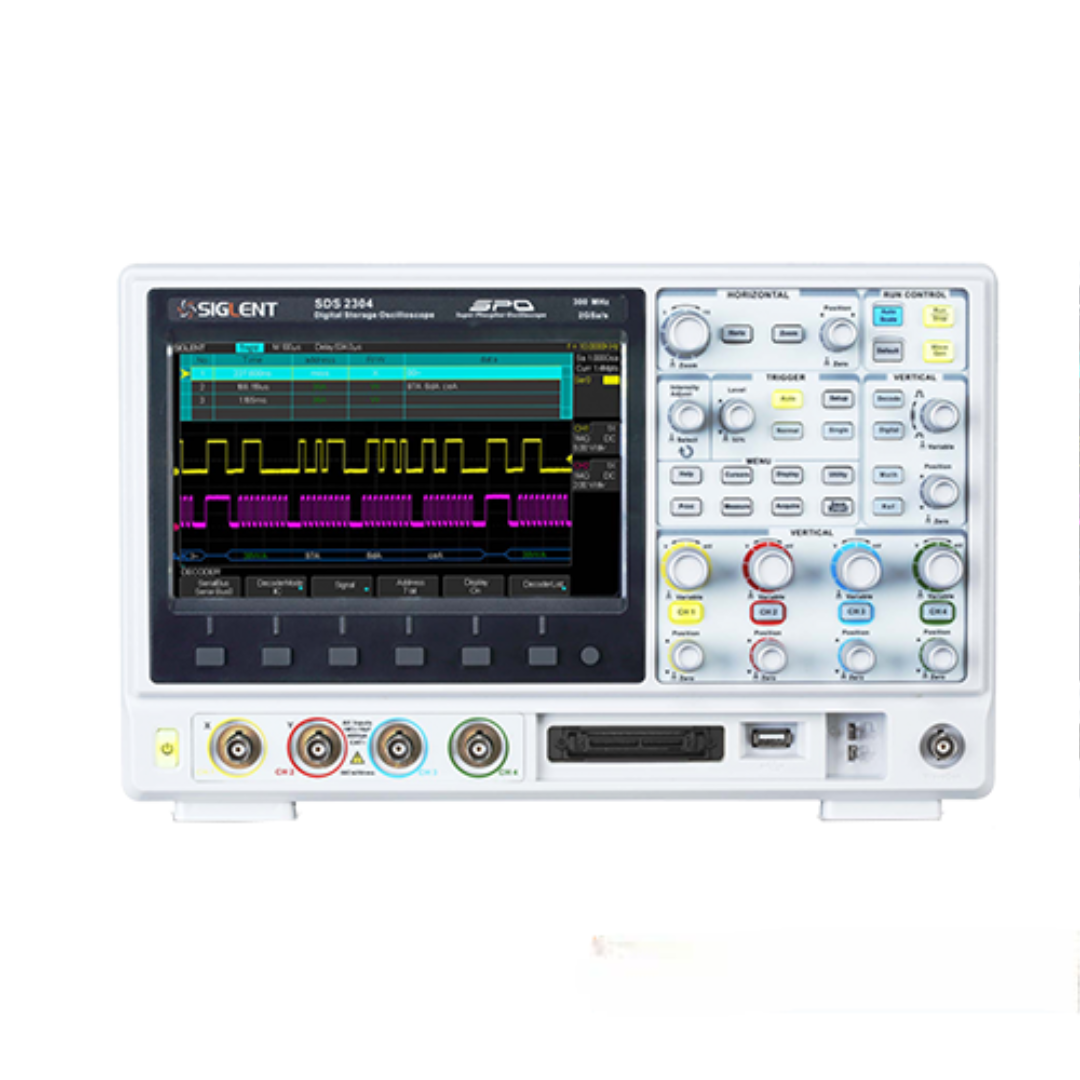

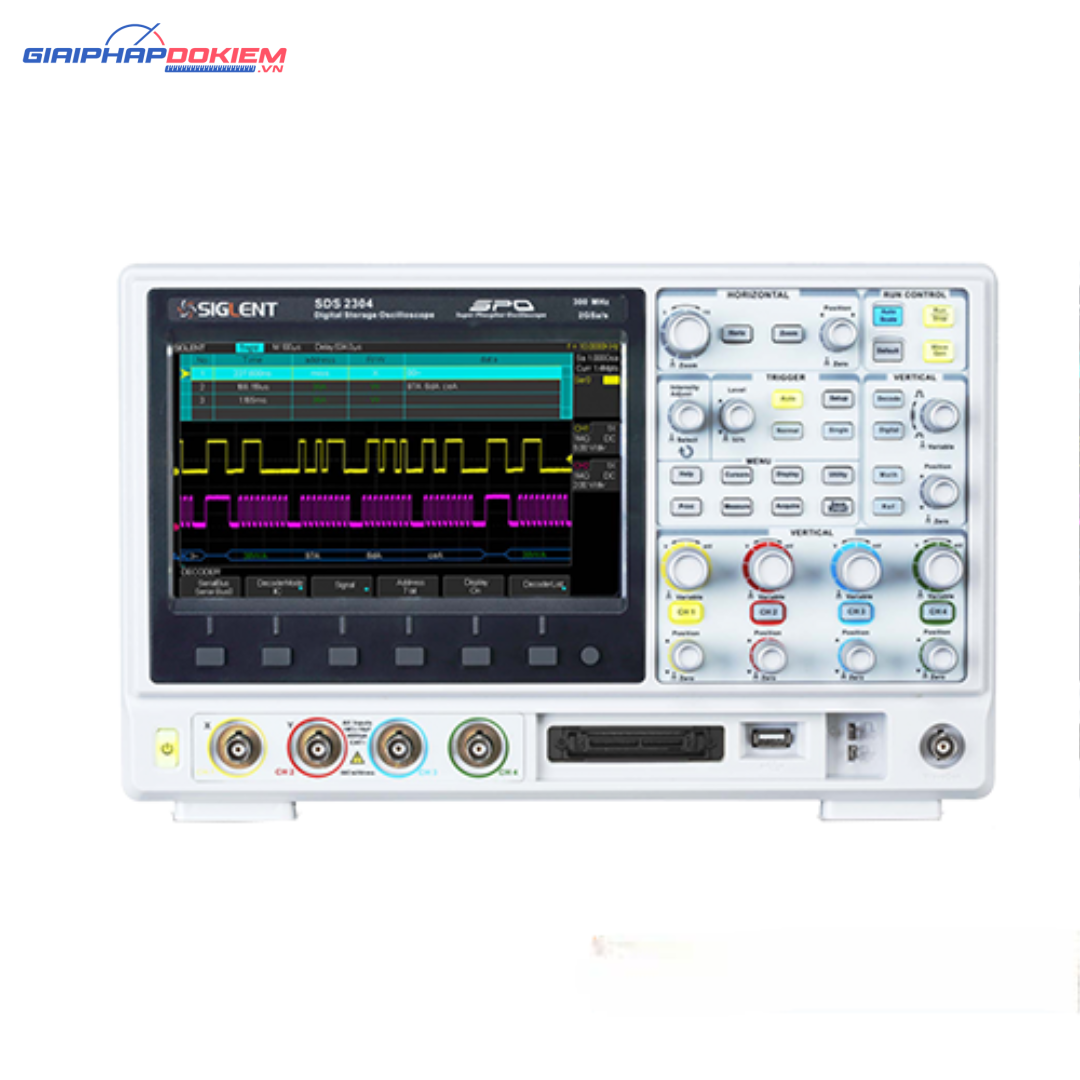

Máy hiện sóng, Oscilloscope Siglent SDS2074 70 MHz, 4 CH

Mô tả Máy hiện sóng, Oscilloscope Siglent SDS2074

Siglent SDS2074 với băng thông 70MHz và 4 kênh đo cho phép phân tích nhiều dạng sóng cùng lúc thích hợp cho các công việc kiểm tra nghiên cứu đa dạng

Siglent SDS2074 được tích hợp công nghệ SPO của Siglent cho phép hiển thị dạng sóng theo cường độ sáng và nhiệt độ màu giúp phân tích sóng dễ dàng và chính xác hơn

Thông số kỹ thuật Siglent SDS2074

• Băng thông: 70MHz
• Thời gian tăng: <5.0ns
• Kênh đo: 4 kênh
• Tốc độ lấy mẫu: 2 GSa/s
• Độ dài sóng: 28 Mpts
• Khớp nối: AC, DC, GND
• Trở kháng: (1MΩ ± 2%) || (23pF ± 4pF) 50Ω: 50Ω ± 2%
• Điện áp đầu vào: 400Vrms, Cat I, 10X, 1MΩ
• Cách ly CH – CH: >100:1
• Suy hao que đo: 1X, 10X, 50X, 100X, 500X, 1000X
• Độ phân giải dọc: 8 bit
• Trục dọc: 2mV/div ~ 10V/div
• Offset Range: 1.02 mV ~ 1V: ± 10V
• Giới hạn băng thông phần cứng: 20MHz±40%
• Độ phẳng băng thông: 10% ~ 50% of BW: ± 2dB
• Đáp ứng tần số thấp: ≤10Hz
• Overshoot: <10%
• Độ xiên kênh: <200ps
• Chức năng toán học: + , – , x , / , FFT , d/dt , ∫dt, √
• FFT: Window:Rectangular,Blackman,Hanning,Hamming Sample points:1024
• Waveform capture: 110,000 wfm/s
• Cường độ sáng: 256 level
• Trigger: Edge, Pulse, Video, Slope, Window, Interval, Dropout, Runt, Pattern, I2C, UART/RS232, CAN, LIN
• Dải Trigger: EXT:±1.2V; EXT/5:±6V
• Trigger Jitter: <200ps
• 32 phép đo lường tự động: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms,Vrms, ROV, FOV,RPRE, FPRE, Rise time, Fall time, Freq,Period, +Wid, -Wid, +Dut, -Dut, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF.
• Tích hợp khả năng phát dạng sóng tùy ý
• Ngôn ngữ: Anh, Trung Quốc
• Màn hình: LCD 8 inch
• Trọng lượng: 6,2 kg
