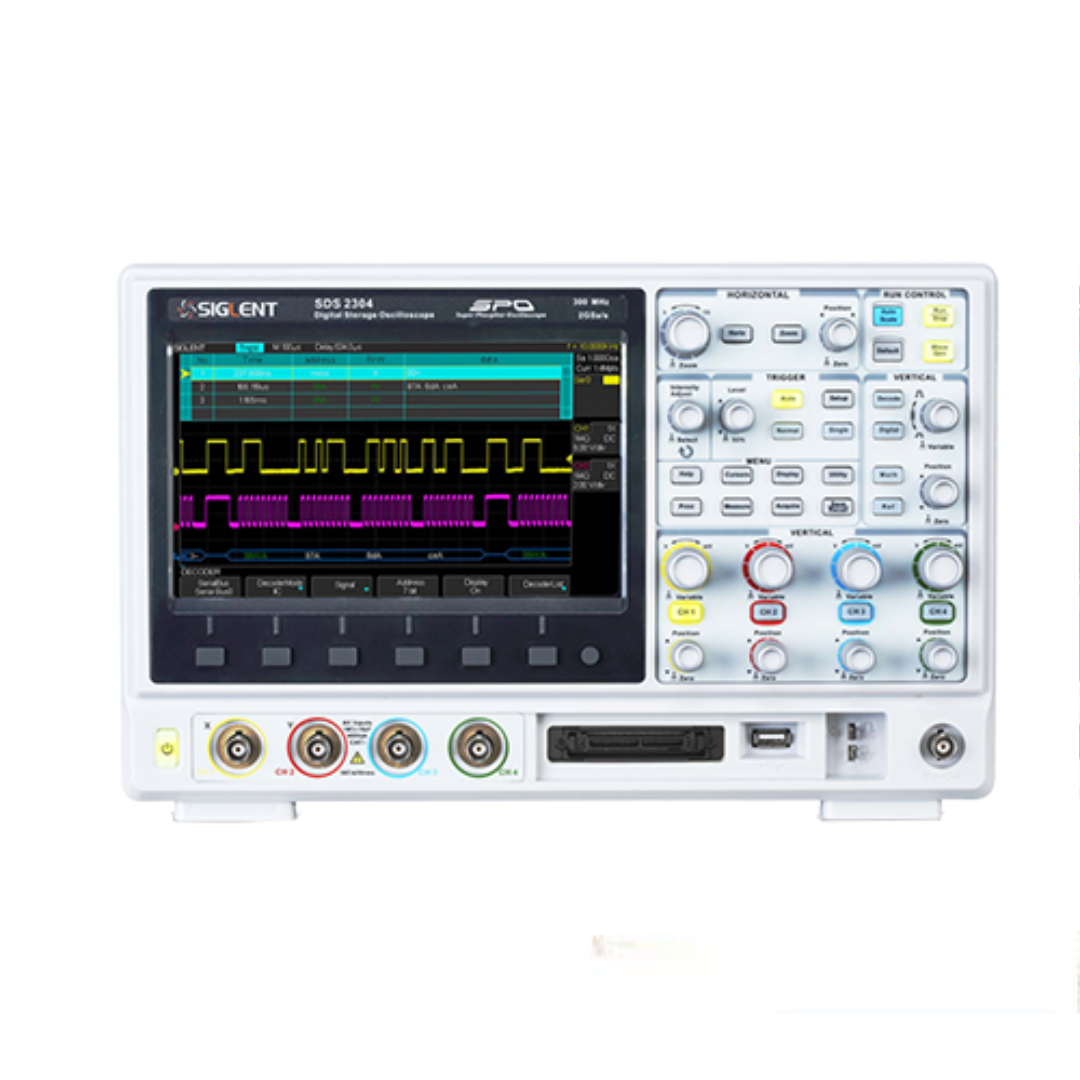

Máy hiện sóng, Oscilloscope Siglent SDS2204, 200 MHz, 4 CH

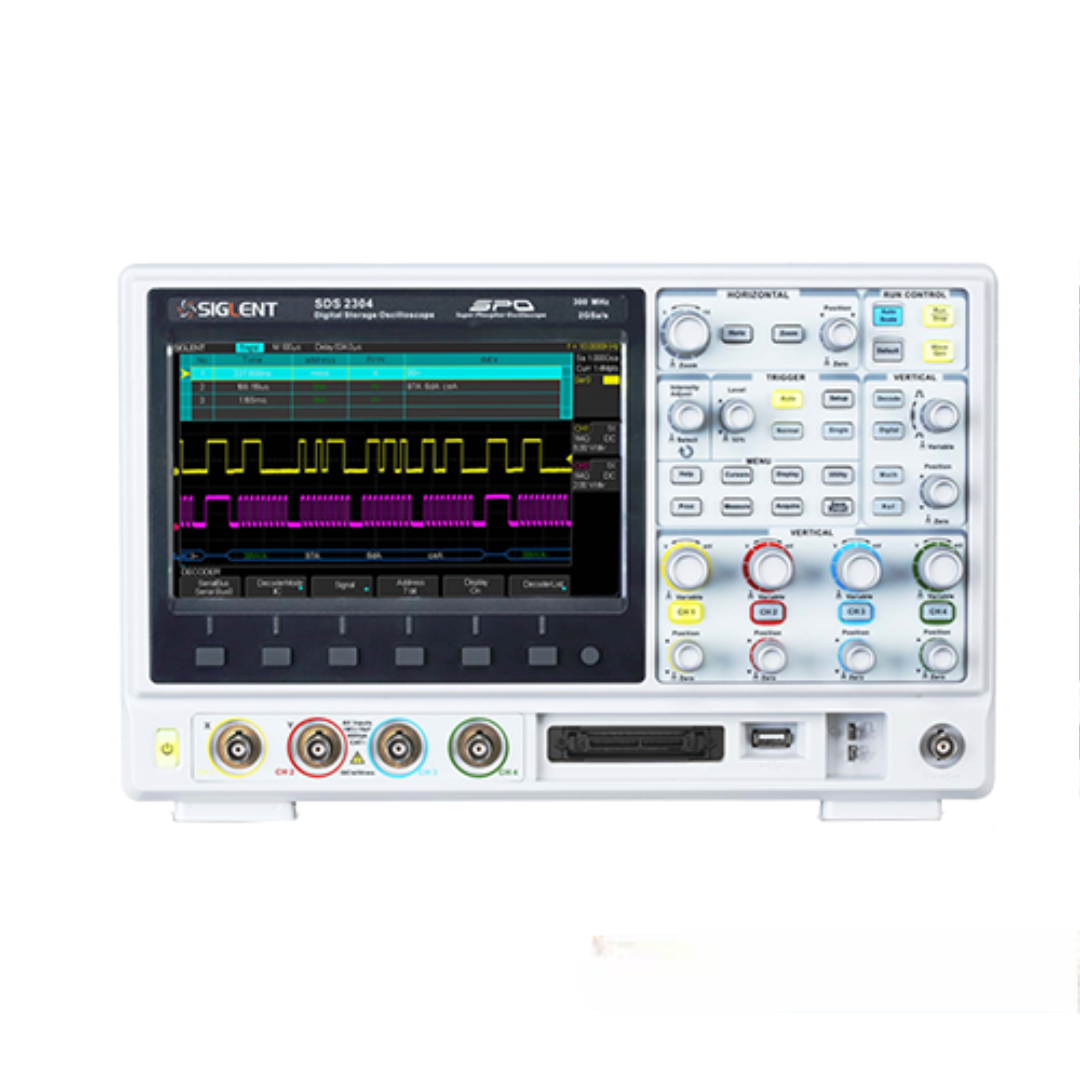

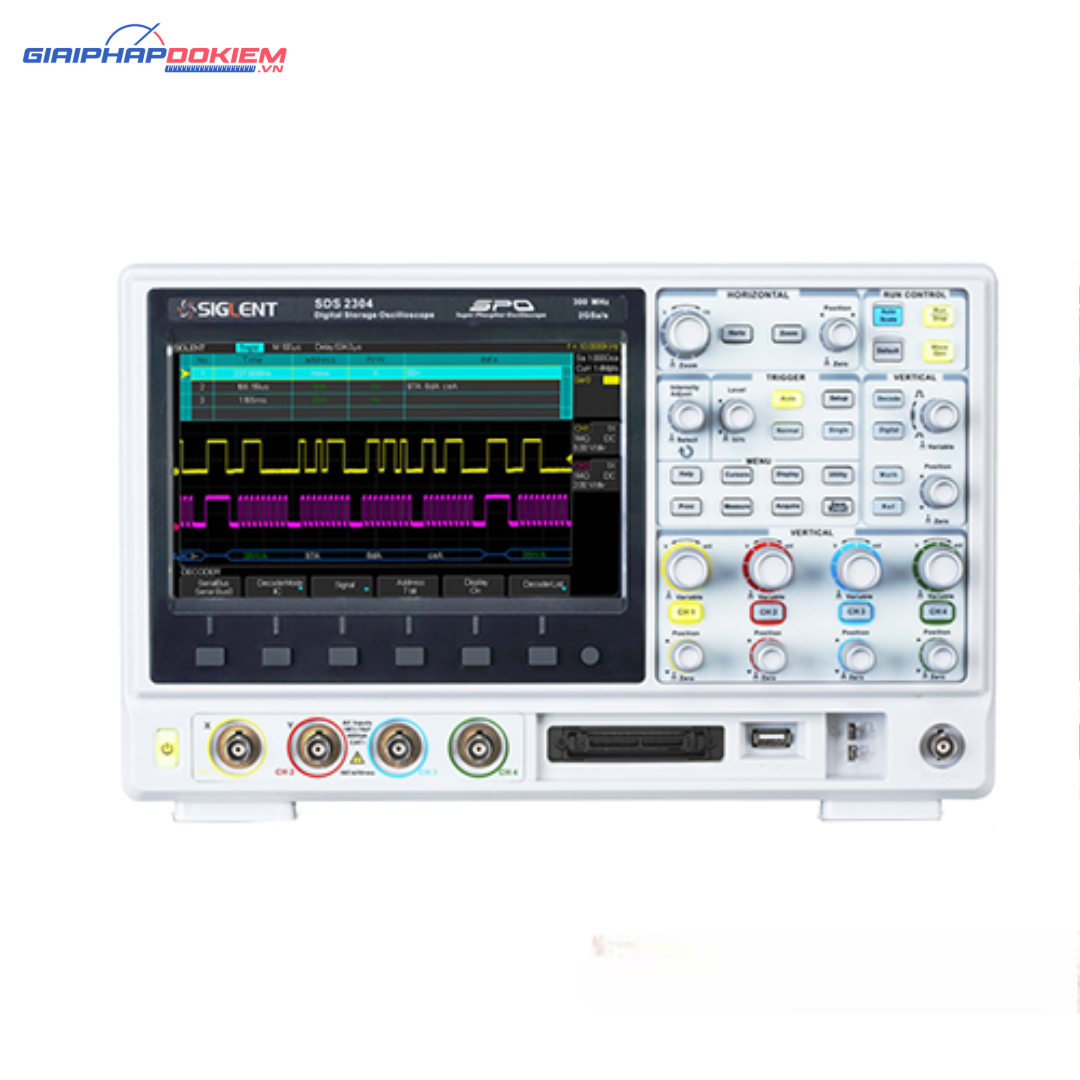

Mô tả Máy hiện sóng, Oscilloscope Siglent SDS2204

Máy hiện sóng, Oscilloscope Siglent SDS2204là dòng máy hiện sóng kỹ thuật số 4 kênh, tốc độ lấy mẫu thời gian thực 2 GSa/s với băng thông 200MHz đáp ứng đầy đủ cho như cầu sửa chữa, kiểm tra bảo trì, nghiên cứu phòng thí nghiệm

Máy hiện sóng, Oscilloscope Siglent SDS2204 được tích hợp công nghệ SPO tiên tiến của Siglent cho phép quan sát và phân tích sóng rõ ràng. Bên cạnh đó, SDS2204 còn được tích hợp các trigger kỹ thuật số mạnh mẽ, chức năng giải mã nối tiếp và phân tích logic

Thông số kỹ thuật Siglent SDS2204

• Băng thông: 200MHz
• Thời gian tăng: <1,2ns
• Kênh đo: 4 kênh
• Tốc độ lấy mẫu: 2 GSa/s
• Độ dài sóng: 28 Mpts
• Khớp nối: AC, DC, GND
• Trở kháng: (1MΩ ± 2%) || (23pF ± 4pF) 50Ω: 50Ω ± 2%
• Điện áp đầu vào: 400Vrms, Cat I, 10X, 1MΩ
• Cách ly CH – CH: >100:1
• Suy hao que đo: 1X, 10X, 50X, 100X, 500X, 1000X
• Độ phân giải dọc: 8 bit
• Trục dọc: 2mV/div ~ 10V/div
• Offset Range: 1.02 V ~ 10V: ± 100V
• Giới hạn băng thông phần cứng: 20MHz±40%
• Độ phẳng băng thông: 50% ~ 100% of BW: +2dB/-3dB
• Đáp ứng tần số thấp: ≤10Hz
• Overshoot: <10%
• Độ xiên kênh: <200ps
• Chức năng toán học: + , – , x , / , FFT , d/dt , ∫dt, √
• FFT: Window:Rectangular,Blackman,Hanning,Hamming Sample points:1024
• Waveform capture: 110,000 wfm/s
• Cường độ sáng: 256 level
• Trigger: Edge, Pulse, Video, Slope, Window, Interval, Dropout, Runt, Pattern, I2C, UART/RS232, CAN, LIN
• Dải Trigger: EXT:±1.2V; EXT/5:±6V
• Trigger Jitter: <200ps
• 32 phép đo lường tự động: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms,Vrms, ROV, FOV,RPRE, FPRE, Rise time, Fall time, Freq,Period, +Wid, -Wid, +Dut, -Dut, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF.
• Tích hợp khả năng phát dạng sóng tùy ý
• Ngôn ngữ: Anh, Trung Quốc
• Màn hình: LCD 8 inch
• Trọng lượng: 6,2 kg
