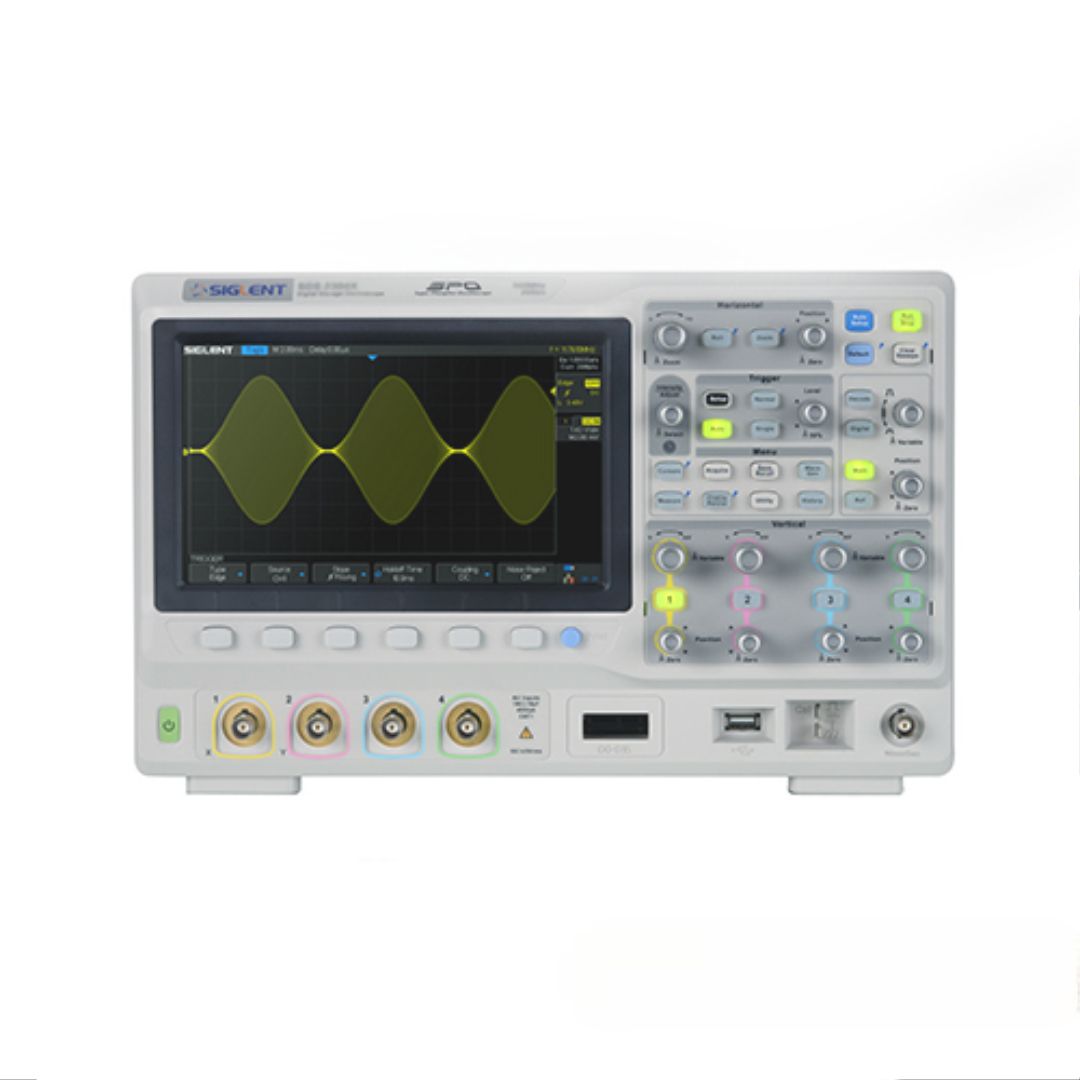

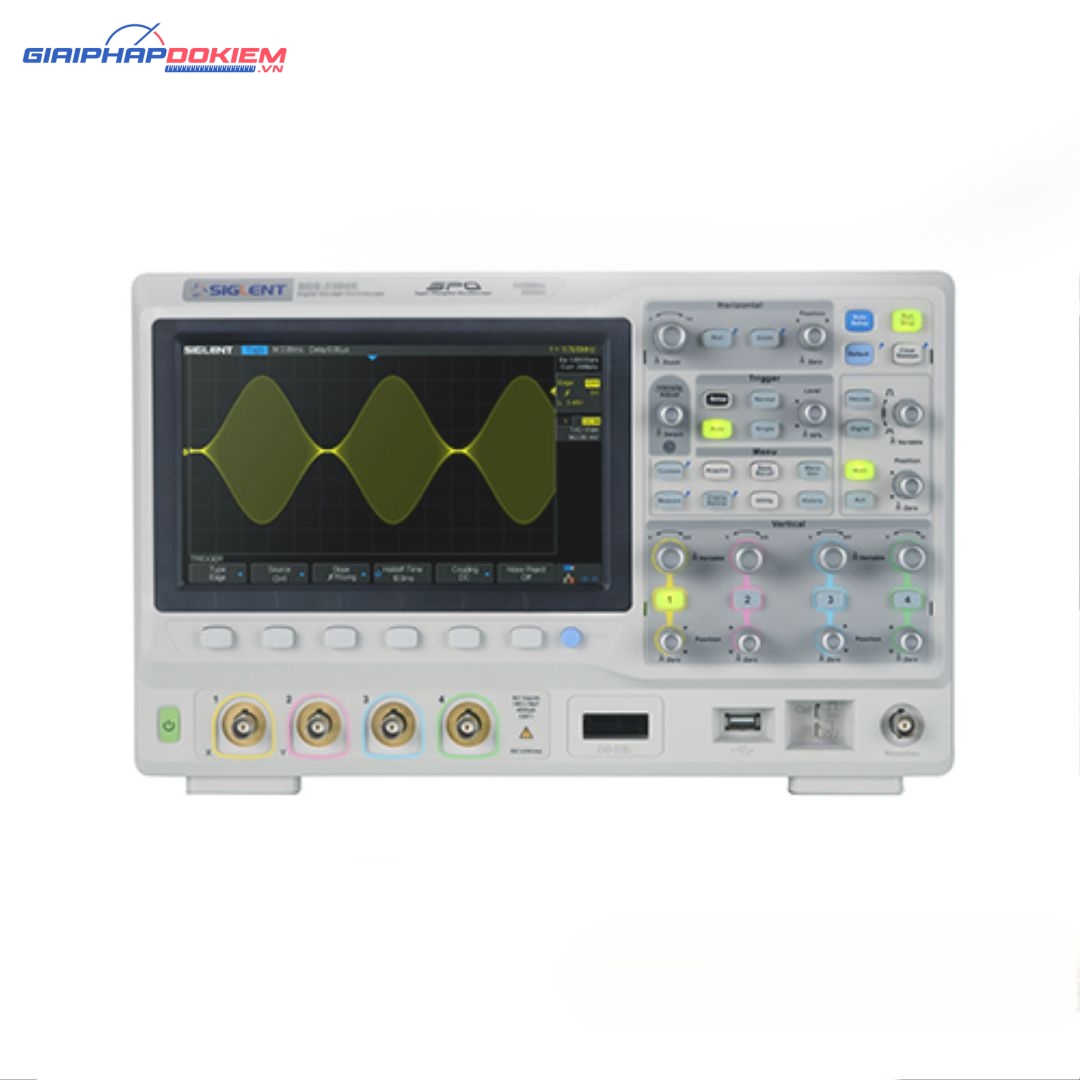

Máy hiện sóng Siglent SDS2074X, 70 MHz, 4 CH, 2GSa/s

Giới thiệu Máy hiện sóng Siglent SDS2074X, 70 MHz, 4 CH, 2GSa/s

Máy hiện sóng Siglent SDS2074X, 70 MHz, 4 CH, 2GSa/s thiết bị bao gồm 4 kênh đo và 16 kênh kỹ thuật số (MSO option) cho khả năng phân tích củng lúc nhiều dạng sóng

Tính năng chính của Siglent SDS2074X

◆ Băng thông: 70MHz
◆ Tốc độ lấy mẫu thời gian thực: 2 GSa/s
◆ Số kênh đo: 4 kênh
◆ Công nghệ SPO của Siglent
• Tốc độ chụp dạng sóng 140,000 wfm/s (normal mode) và 500,000 wfm/s (sequence mode)
• Màn hình hiển thị theo cường độ màu và màu nhiệt độ
• Độ dài sóng 140 Mpts
• Hệ thống Trigger kỹ thuật số

◆ Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern and Video (HDTV supported)
◆ Serial bus triggering and decoder, supports protocols IIC, SPI, UART, RS232, CAN and LIN (Optional)
◆ Nhiễu nền thấp: 1 mV/div đến 10 V/div
◆ 10 phím cứng bao gồm các tính năng: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist,
Clear Sweeps, Zoom and Print

◆ Chức năng ghi lại lịch sử đo, với tốc độ chụp tối đa 80.000 khung
◆ 37 chức năng đo tự động, các chức năng toán học, do Gating, đo lịch sử và đo Ref
◆ Các chức năng toán học (FFT, cộng, trừ, nhân, chia, tích phân, sai phân, căn bậc hai)
◆ Chức năng đo Pass/Fail tốc độ cao
◆ 16 kênh kỹ thuật số (MSO option),
◆ Chức năng phát sóng tùy ý 25 MHz, 10 dạng sóng khác nhau
◆ Màn hình TFT-LCD 8 inch, độ phân giải 800 * 480
◆ Giao tiếp: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass/Fail, Trigger Out
◆ Supports SCPI remote control commands
◆ Supports Multi-language display and embedded online Help
