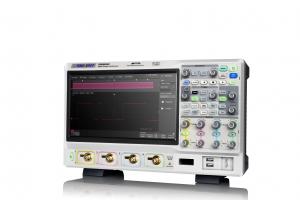

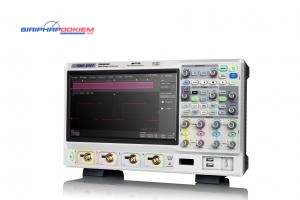

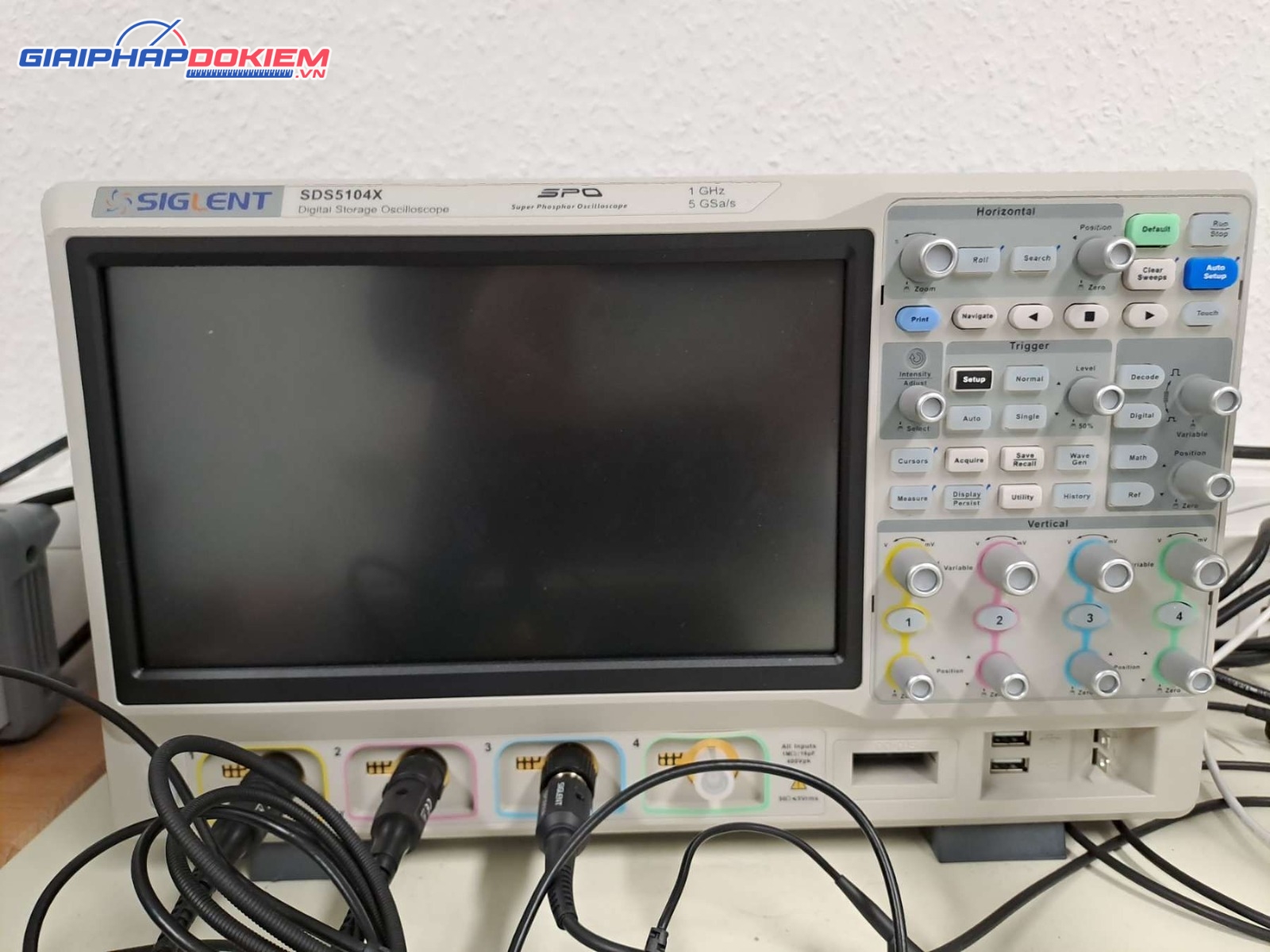

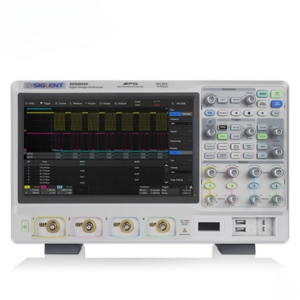

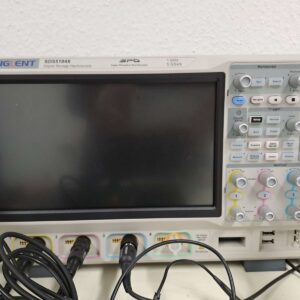

Máy hiện sóng Siglent SDS5104X

Giới thiệu Máy hiện sóng Siglent SDS5104X

Siglent SDS5104X là model cao cấp nhất của Siglent tính đến thời điểm hiện tại. Với băng thông tối đa 1 GHz, 4 kênh đo và tốc độ lấy mẫu lên đến 5 GSa/s, thiết bị này đáp ứng tốt các nhu cầu đo lường và phân tích phức tạp nhất.

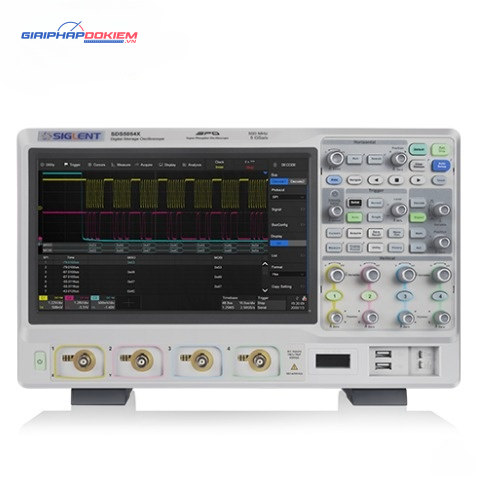

Ngoài các thông số kỹ thuật tối ưu, dòng SDS5000X còn được trang bị màn hình LCD 10.1″ cảm ứng đa điểm, cho phép phóng to, thu nhỏ trực tiếp trên thiết bị, giúp việc quan sát và phân tích dạng sóng trở nên đơn giản và trực quan hơn

Đặc điểm nổi bật Siglent SDS5104X

• Công nghệ SPO: Tích hợp công nghệ Super Phosphor Oscilloscope (SPO) của Siglent
  • Hiển thị màu: Theo cường độ sáng và nhiệt độ
  • Hệ thống Trigger kỹ thuật số
• Serial bus triggering và decoder: Hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S và MIL-STD-1553B
• Nhiễu nền thấp: Hỗ trợ điều chỉnh điện áp từ 0.5 mV/div đến 10V/div
• Chế độ Sequence: Giúp quan sát hiệu quả hơn bằng cách loại bỏ các khoảng thời gian trống
• Chức năng xem lại lịch sử: Lưu trữ tối đa 100,000 khung hình
• Chức năng đo tự động: 39 chức năng đo
• Chức năng tìm kiếm và điều hướng
• Tích hợp Vôn kế
• Tính toán Average, Eres (Enhanced Resolution): Dựa trên phần cứng tốc độ cao
• Chức năng Mark Test: Với khả năng tạo và điều chỉnh mặt nạ bằng công cụ Mark Editor, dựa trên phần cứng tốc độ cao
• Kênh kỹ thuật số MSO: 16 kênh
• Chức năng phát sóng tùy ý: Tần số 25 MHz
• Hỗ trợ: Chuột và bàn phím

Thông số kỹ thuật SDS5104X

• Băng thông: 1 GHz
• Thời gian tăng @50Ω: 0.4 ns
• Số kênh: 4 kênh chính + 1 kênh mở rộng (EXT)
• Tốc độ lấy mẫu tối đa:
  • 5 GSa/s khi sử dụng các kênh riêng lẻ
  • 2.5 GSa/s khi sử dụng tất cả các kênh
• Độ dài bản ghi sóng:
  • 250 Mpts khi sử dụng các kênh riêng lẻ
  • 125 Mpts khi sử dụng tất cả các kênh
• Tốc độ cập nhật sóng:
  • 100.000 wfm/s (chế độ bình thường)
  • 480.000 wfm/s (chế độ tuần tự)
• Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Video, Zone
• Serial Trigger và Decode: Hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, MIL 1553B, I2S

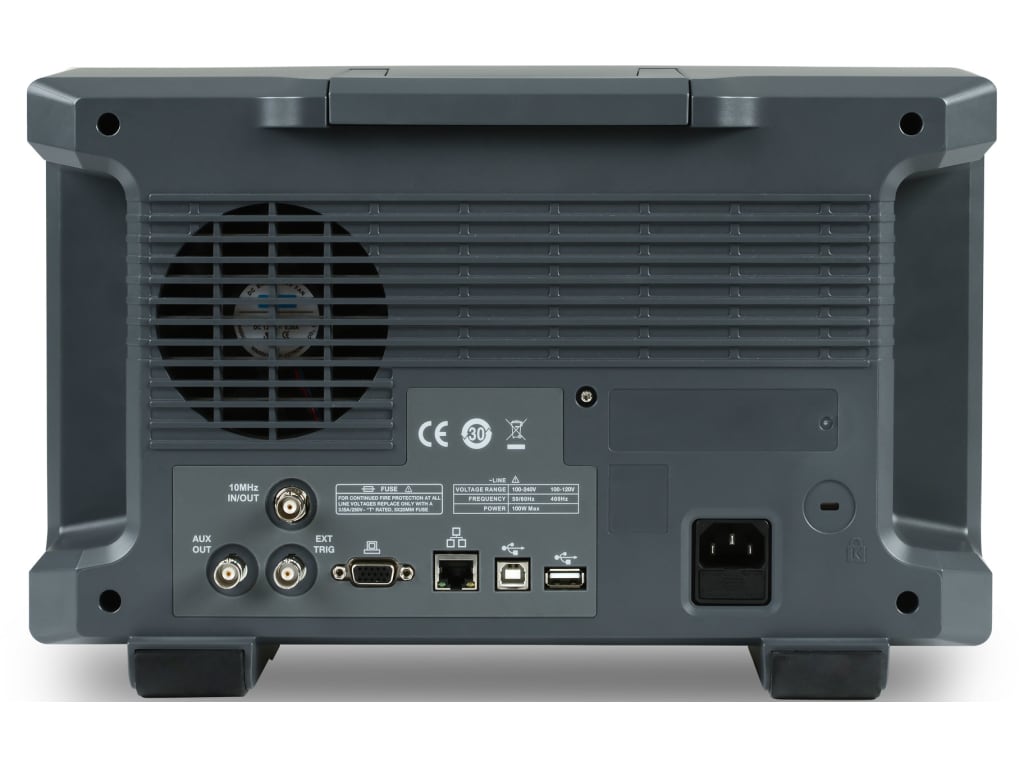

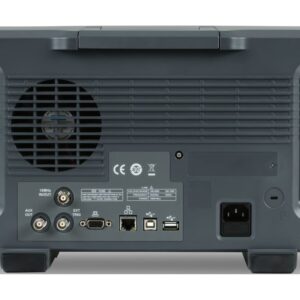

• Input/Output: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 10MHz Out, VGA Output
• Chức năng toán học: Hỗ trợ 2 Mpts FFT, các phép tính cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, và Math-on-Math
• Que đo (tiêu chuẩn): SP2035A: 350 MHz hoặc SP3050A: 500 MHz / 1 que cho mỗi kênh
• Màn hình: Màn hình cảm ứng đa điểm 10.1″ TFT-LCD (1024×600)
• Trọng lượng:
  • Dòng bốn kênh: 2.6 kg; Vận chuyển 3.8 kg
  • Hai kênh: 2.5 kg; Vận chuyển 3.5 kg

Máy hiện sóng Siglent SDS5104X không chỉ có cấu hình mạnh mẽ mà còn được trang bị nhiều tính năng tiên tiến, giúp người dùng dễ dàng thực hiện các công việc đo lường và phân tích tín hiệu điện tử một cách hiệu quả và chính xác. Màn hình cảm ứng đa điểm và các chức năng toán học phong phú là những yếu tố giúp việc sử dụng máy trở nên thuận tiện và hiệu quả hơn.
