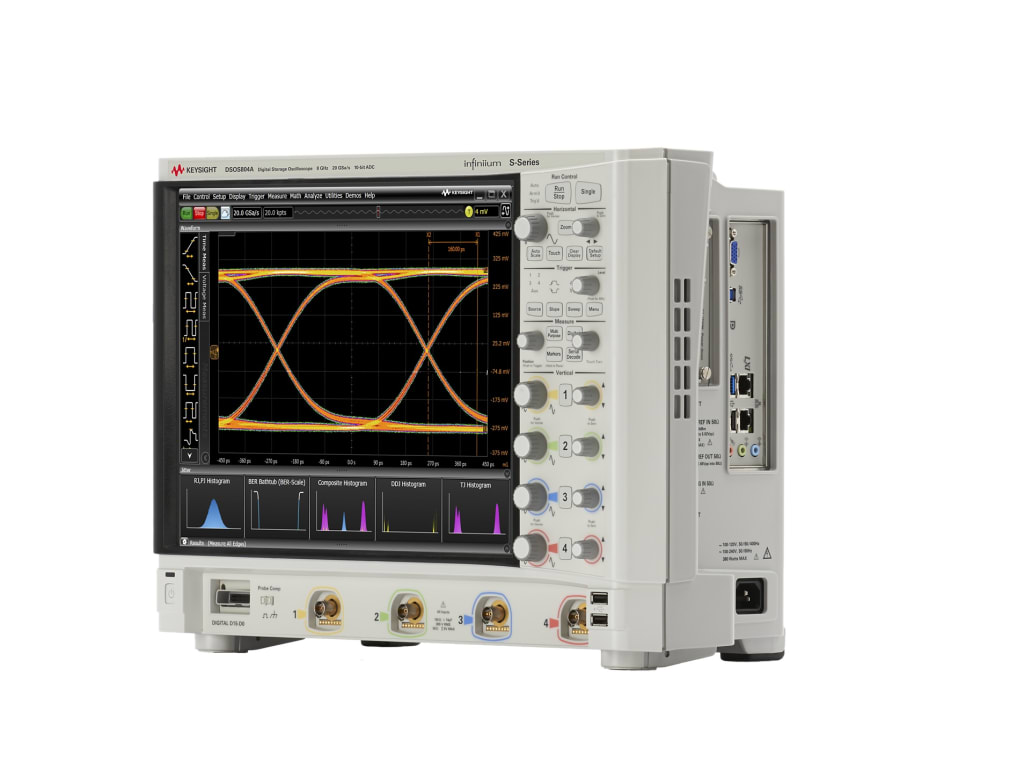

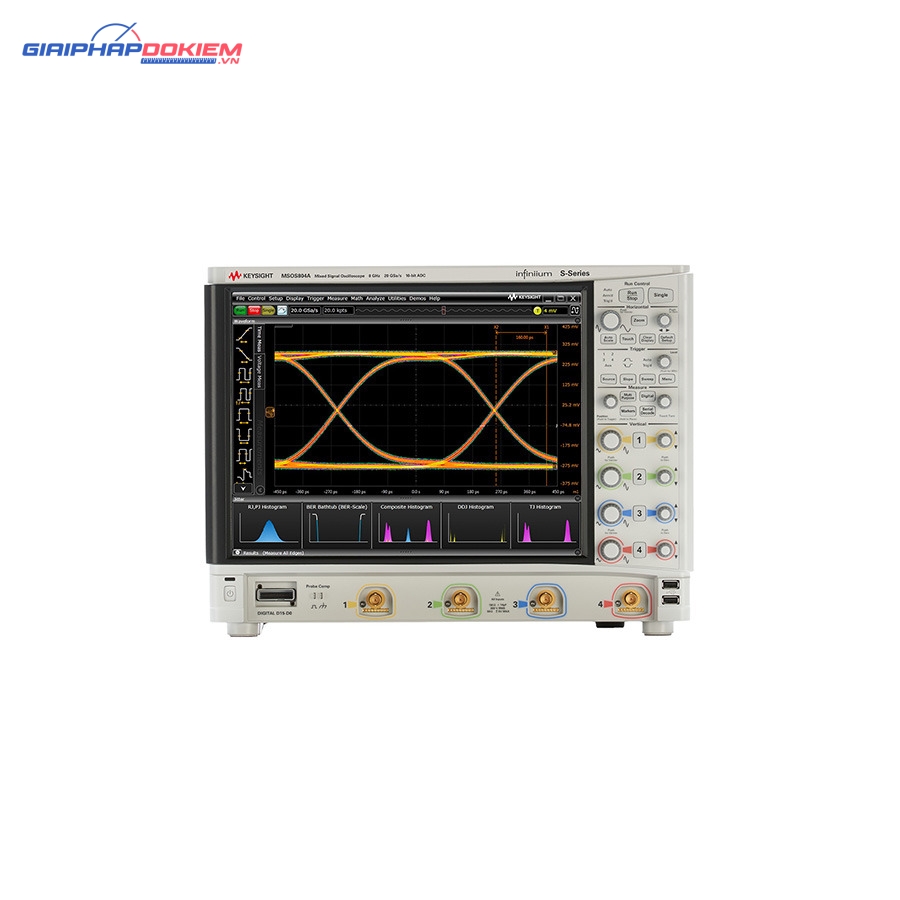

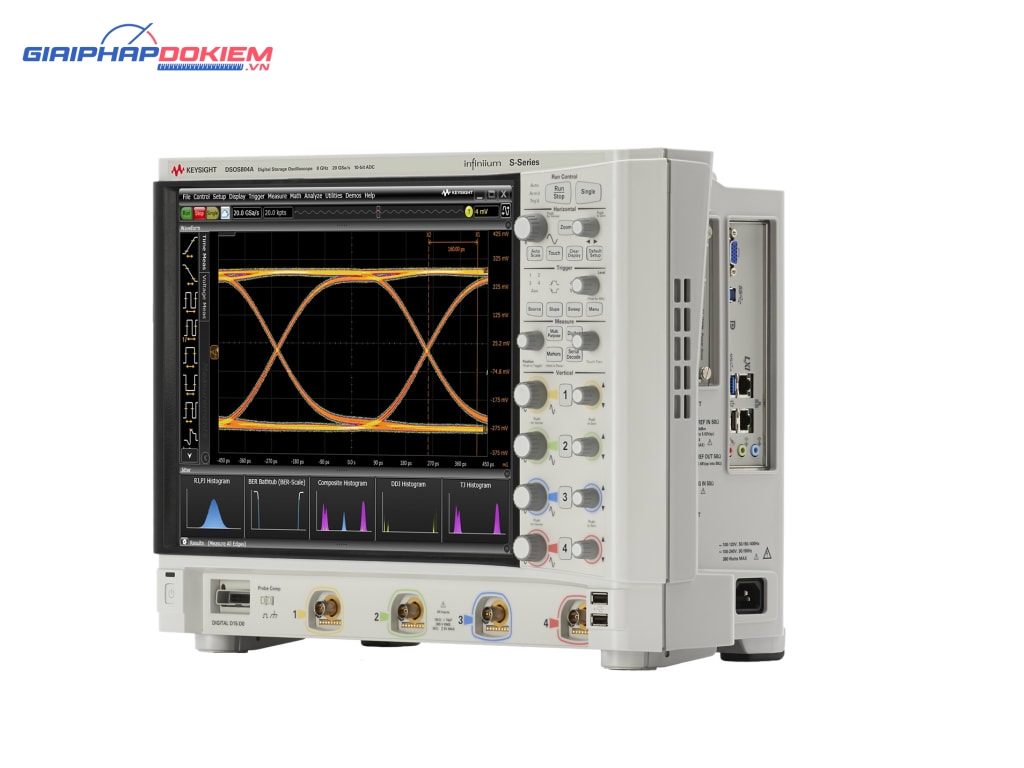

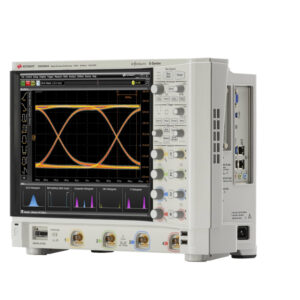

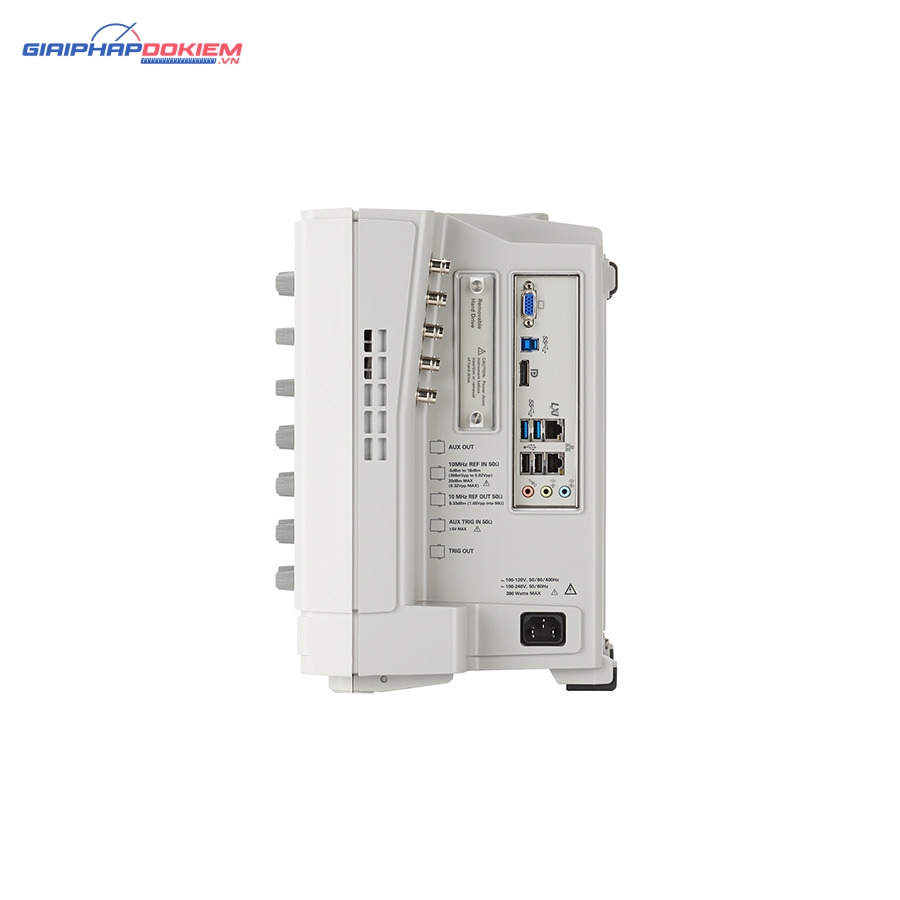

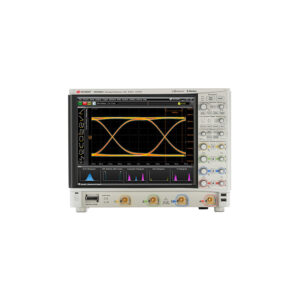

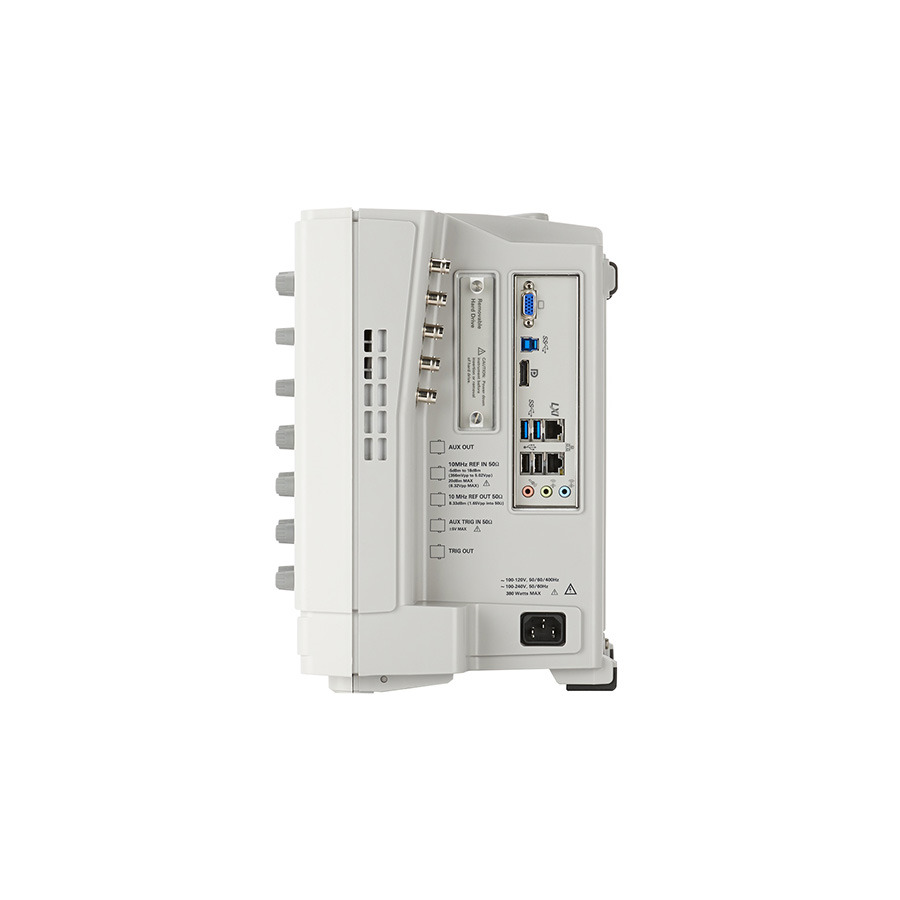

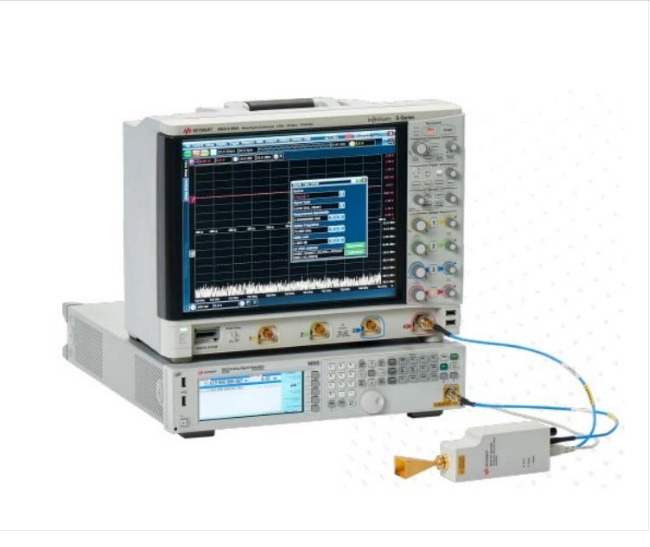

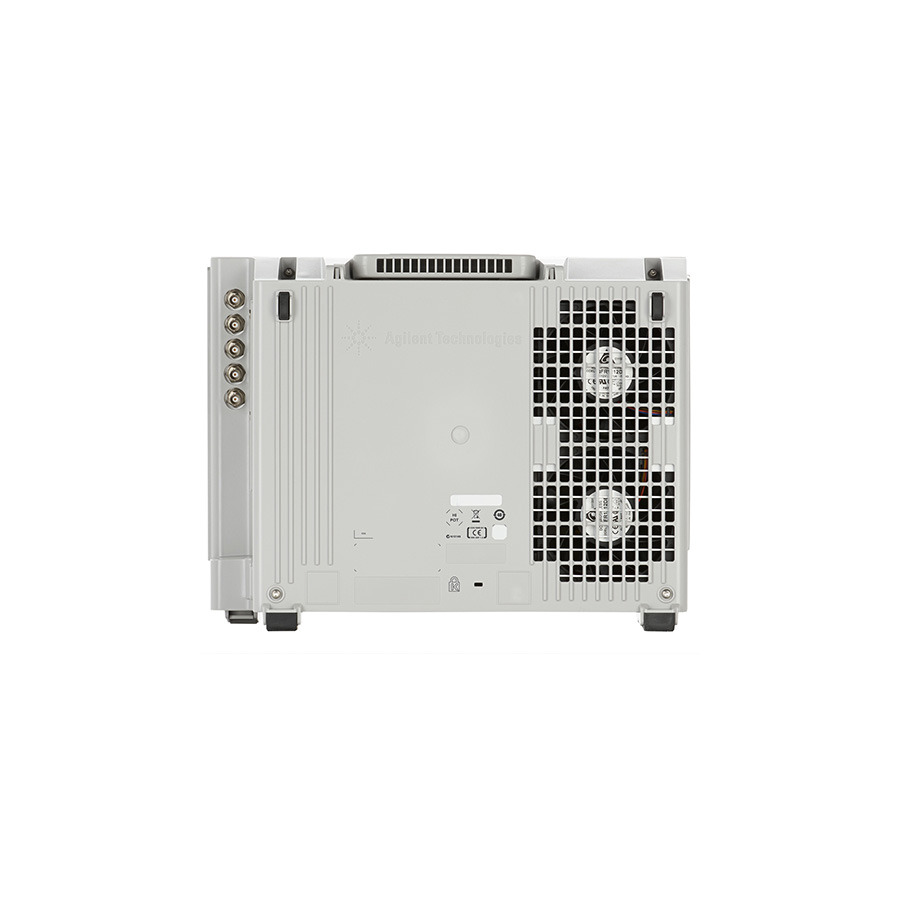

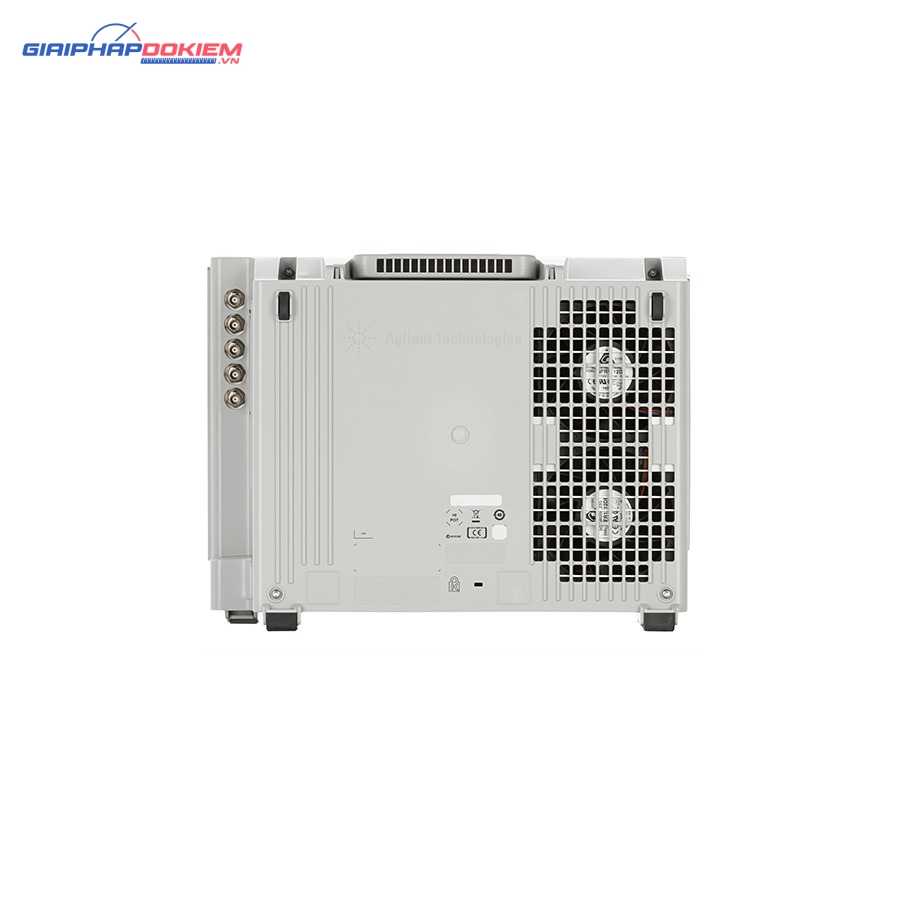

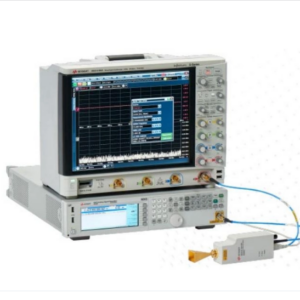

Máy hiện sóng số KEYSIGHT DSOS804A

Giới thiệu về Máy hiện sóng số Keysight DSOS804A

Keysight DSOS804A là một trong những thiết bị máy hiện sóng số hiện đại, được thiết kế để đáp ứng các nhu cầu phân tích và đo lường tín hiệu chính xác trong các ứng dụng nghiên cứu và phát triển.

Thông số kỹ thuật của Keysight DSOS804A

• Băng thông: 2 GHz (băng thông cơ bản)
• Số kênh: 4 kênh analog
• Độ dài bản ghi: 200 Mpts (1 hoặc 2 kênh), 100 Mpts (3 hoặc 4 kênh)
• Tốc độ lấy mẫu (tối đa): 20 GSa/s (1 hoặc 2 kênh), 10 GSa/s (3 hoặc 4 kênh)
• Suy hao: 0,1X đến 10.000X theo thứ tự 1-2-5; (–20 dB đến +80 dB trong các bước 0,1 dB)
• Độ nhạy: 1 mV/div, 2 mV/div, 260 uV – 1 V/div, 24.1 mV
• Độ phân giải: 10 bit, lên đến 16 bit với chế độ phân giải cao

Thời gian tăng (Rising time):

• 10/90% – 53.8 ps
• 20/80% – 33.8 ps
• ENOB (điển hình, không sử dụng chế độ phân giải cao): 6.4
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: >300,000 wfm/s

WaveGen:

• Tích hợp sẵn chức năng kênh đôi 20 MHz / Bộ tạo dạng sóng AWG DSOX4WAVEGEN2

Bode plot:

• Tùy chọn bảo mật nâng cao: Vô hiệu hóa bộ nhớ không thay đổi, USB, LAN và / hoặc nâng cấp chương trình cơ sở DSOX4SECA

Phân tích số liệu:

• I²C, SPI, UART/RS-232, CAN, LIN

Chế độ toán học:

• +, -, ×, ÷, FFT, bộ lọc thông thấp

FFT Window:

• Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

Cổng kết nối:

• USB 2.0 (host và thiết bị), LAN

Khớp nối đầu vào:

• DC, AC (tần số cắt 10 Hz)

Trở kháng đầu vào:

• 1 MΩ ± 2%, 16 pF ±3 pF

Điện áp đầu vào tối đa:

• 150 Vrms, 200 Vpk

Độ thời gian chính xác:

• 50 ppm ± 5 ppm mỗi năm (hao mòn)

Kích hoạt bên ngoài (Trigger):

• Ngoài panel (Có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3)

Loại Trigger:

• Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC

Nguồn Trigger:

• Kênh analog, đường dây, bên ngoài, WaveGen, WaveGen modulation FM/FSK

Hiển thị:

• Màn hình cảm ứng điện dung 15″
• Độ phân giải: XGA (1024×768)

Hệ điều hành:

• Windows 10

CPU:

• Intel i5 quad core (3 GHz)

Bộ nhớ hệ thống:

• 8 GB

Ổ cứng SSD:

• 256 GB có thể tháo rời

Thiết bị ngoại vi:

• Chuột USB quang và bàn phím nhỏ gọn

Tuân thủ LXI:

• Lớp C

Kích thước:

• 33 cm (12.9 in) x 43 cm (16.8 in) x 23 cm (9 in)

Trọng lượng:

• 12 kg / 26.4 lbs, Vận chuyển: 20 kg / 44.1 lbs
