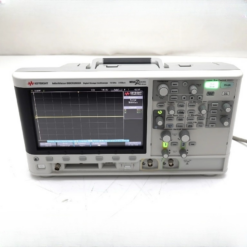

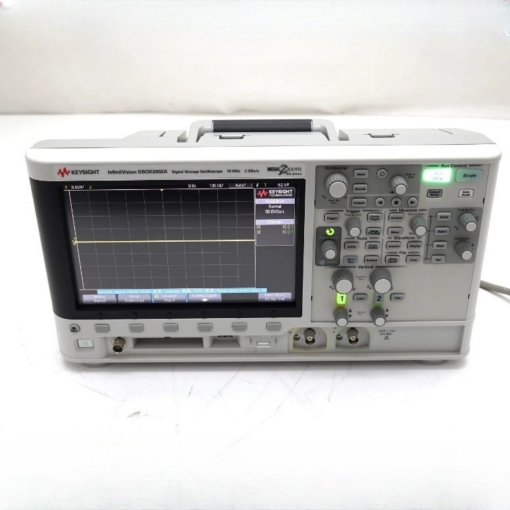

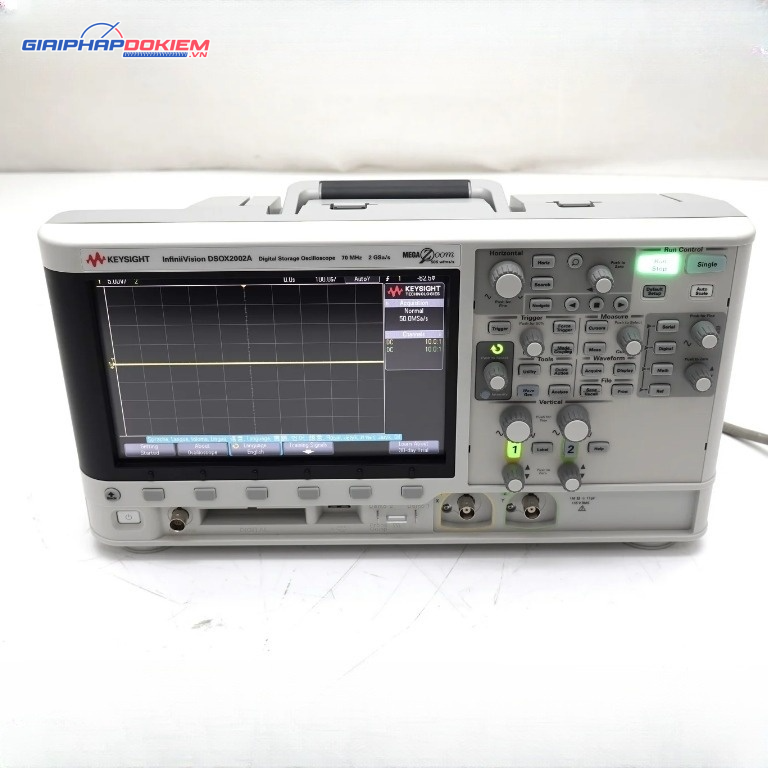

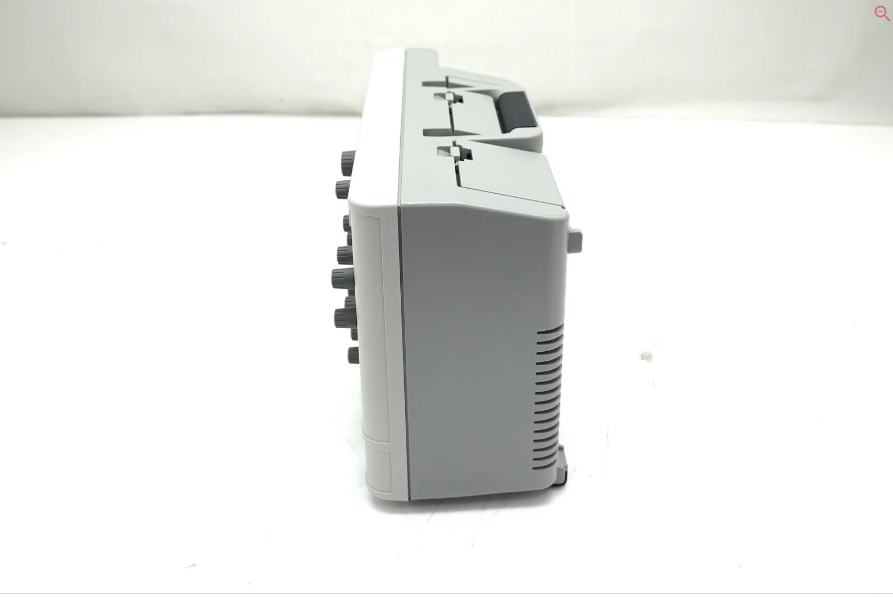

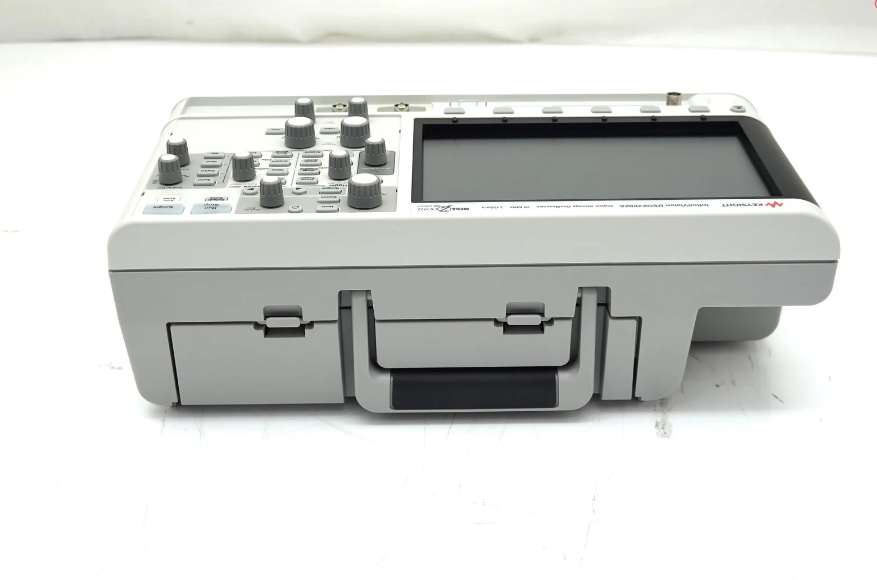

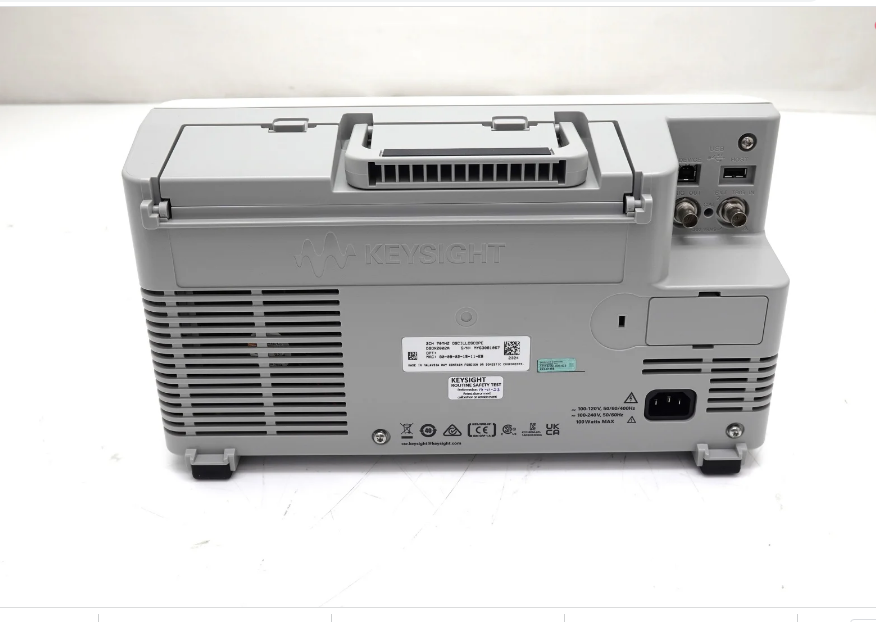

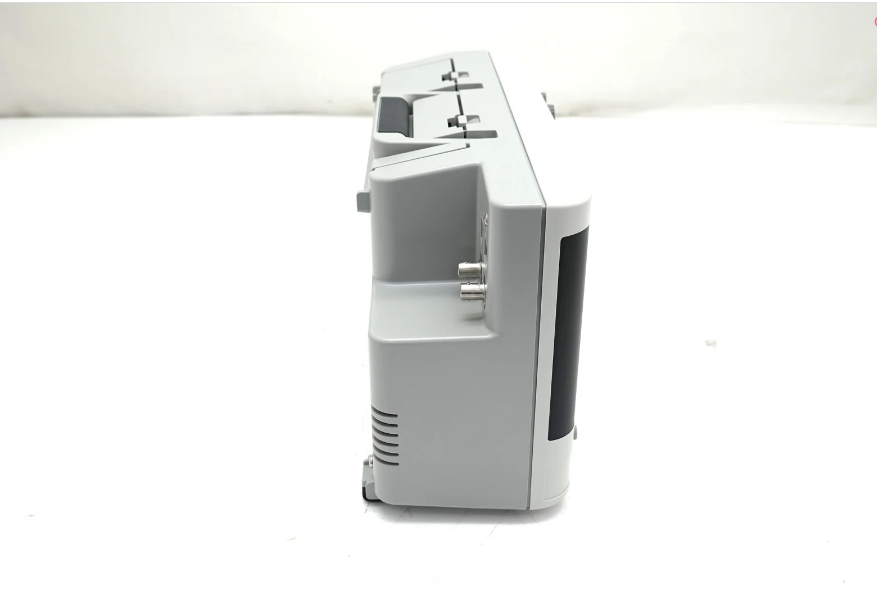

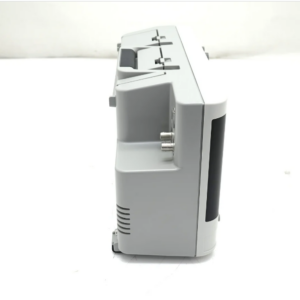

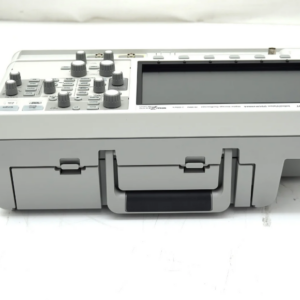

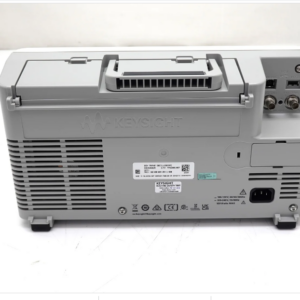

Giới thiệu Máy hiện sóng số KEYSIGHT DSOX2002A (70 MHz, 2CH, 2 GSa/s)
Keysight DSOX2002A có băng thông 70 MHz, tốc độ lấy mẫu 2 GSa/s và bộ nhớ có thể mở rộng lên đến 1 Mpts. Thiết bị này sở hữu các công cụ phân tích tiên tiến, giao diện người dùng dễ sử dụng và tốc độ cập nhật dạng sóng nhanh chóng, phù hợp cho các ứng dụng điện tử, viễn thông và tự động hóa. DSOX2002A đáp ứng nhu cầu của cả sinh viên lẫn chuyên gia nhờ khả năng giải mã tín hiệu và nhiều tùy chọn kết nối khác nhau.

Thông số kỹ thuật của Keysight DSOX2002A
Dữ liệu kỹ thuật chung:
- Băng thông: 70 MHz
- Thời gian tăng (10% đến 90%): ≤ 5 ns
- Số kênh đầu vào: 2
- Tốc độ lấy mẫu tối đa: 2 GSa/s khi liên kênh, 1 GSa/s mỗi kênh
- Độ sâu bộ nhớ tối đa: 1M điểm mỗi kênh (tiêu chuẩn)
- Màn hình: 8.5 inch WVGA với 64 cấp độ cường độ sáng
- Tốc độ cập nhật dạng sóng: 200,000 dạng sóng mỗi giây
- WaveGen: 20 MHz tích hợp
- LAN/VGA module: Hỗ trợ kết nối LAN và VGA
- GPIB module: Hỗ trợ kết nối GPIB
- Bộ phần mềm nhúng: Kích hoạt và giải mã serial I2C, SPI và UART (RS232/422/485) cùng kiểm tra giới hạn mặt nạ
- Bộ phần mềm ngành ô tô: Kích hoạt và giải mã serial CAN, LIN cùng kiểm tra giới hạn mặt nạ
- Bộ phần mềm đa năng: Kích hoạt và giải mã serial I2C, SPI, UART, CAN, và LIN cùng kiểm tra giới hạn mặt nạ

Hệ thống dọc (Kênh Analog):
- Kênh đầu vào: AC, DC
- Độ nhạy đầu vào: 1 mV/div đến 5 V/div
- Trở kháng đầu vào: 1 MΩ ± 2% (11 pF)
- Độ phân giải dọc: 8 bit (độ phân giải đo lường là 12 bit khi trung bình)
- Dải động: ± 8 đơn vị từ trung tâm màn hình
- Điện áp đầu vào tối đa: 135 Vrms; 190 Vpk
Hệ thống ngang (Kênh Analog):
- Phạm vi cơ sở thời gian: 5 ns/div đến 50 s/div
- Độ chính xác cơ sở thời gian: 25 ppm ± 5 ppm mỗi năm (lão hóa)
- Phạm vi độ trễ cơ sở thời gian:
- Trước khi kích: Lớn hơn của 1 độ rộng màn hình hoặc 200 μs
- Sau khi kích: 1 s đến 500 s
- Phạm vi lệch pha kênh-đến-kênh: ± 100 ns
Chế độ thu thập dữ liệu:
- Bình thường
- Phát hiện đỉnh: Bắt được glitch nhỏ nhất là 500 ps ở tất cả các thiết lập thời gian cơ sở
- Lấy mẫu trung bình: Chọn từ 2, 4, 8, 16, 64… đến 65,536
- Chế độ độ phân giải cao: Độ phân giải 12 bit khi ≥ 20 µs/div
- Chế độ phân đoạn: Thời gian tái vũ trang tối thiểu = 19 µs
WaveGen – Máy phát tín hiệu tích hợp:
- Dạng sóng: Sin, Sóng vuông, Sóng xung, Sóng tam giác, Ram (Sóng dốc), Nhiễu, DC (Dòng điện một chiều)
- Hình sine: Phạm vi tần số: 0.1 Hz đến 20 MHz
- Hình xung: Phạm vi tần số: 0.1 Hz đến 10 MHz
- Hình dốc: Phạm vi tần số: 0.1 Hz đến 100 kHz
- Nhiễu: Băng thông: 20 MHz (điển hình)
- Tần số:
- Độ chính xác hình sin và dốc: 130 ppm (tần số < 10 kHz); 50 ppm (tần số > 10 kHz)
- Độ chính xác hình vuông và xung: [50 + tần số/200] ppm (tần số < 25 kHz); 50 ppm (tần số ≥ 25 kHz)
- Độ phân giải: 0.1 Hz hoặc 4 chữ số, tùy cái nào lớn hơn
- Hệ số DC:
- Phạm vi: ± 2.5 V vào Hi-Z; ± 1.25 V vào 50 ohms
- Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào lớn hơn
- Độ chính xác: ± 1.5% của giá trị offset ± 1.5% của biên độ ± 1 mV
- Ngõ ra trigger: Ngõ ra trigger có sẵn trên BNC Trig out
Các phép toán dạng sóng:
- Phép toán: Cộng, trừ, nhân, chia, FFT, Ax + B, Bình phương, Tuyệt đối, Logarit chung, Logarit tự nhiên, Hàm mũ, Hàm mũ cơ số 10, Bộ lọc LP, Bộ lọc HP, Phóng đại, Xu hướng đo lường, Biểu đồ Bus logic (Thời gian hoặc Trạng thái)
- FFT:
- Window: Hanning, flat top, rectangular
- Blackman-Harris – lên đến độ phân giải 64 kpts
Đặc điểm nổi bật DSOX2002A
Chức năng đo lường của máy hiện sóng Keysight DSOX2002A
Máy hiện sóng Keysight DSOX2002A nổi bật với khả năng lấy mẫu lên đến 2 GSa/s và bộ nhớ 1 Mpts cho mỗi kênh. Điều này cho phép thu thập và phân tích các tín hiệu phức tạp một cách chi tiết và chính xác. Với những tính năng ưu việt này, DSOX2002A là công cụ lý tưởng cho các kỹ sư và nhà nghiên cứu trong việc kiểm tra và chẩn đoán các mạch điện tử, giúp nâng cao hiệu quả công việc và đảm bảo độ tin cậy của các phép đo lường.

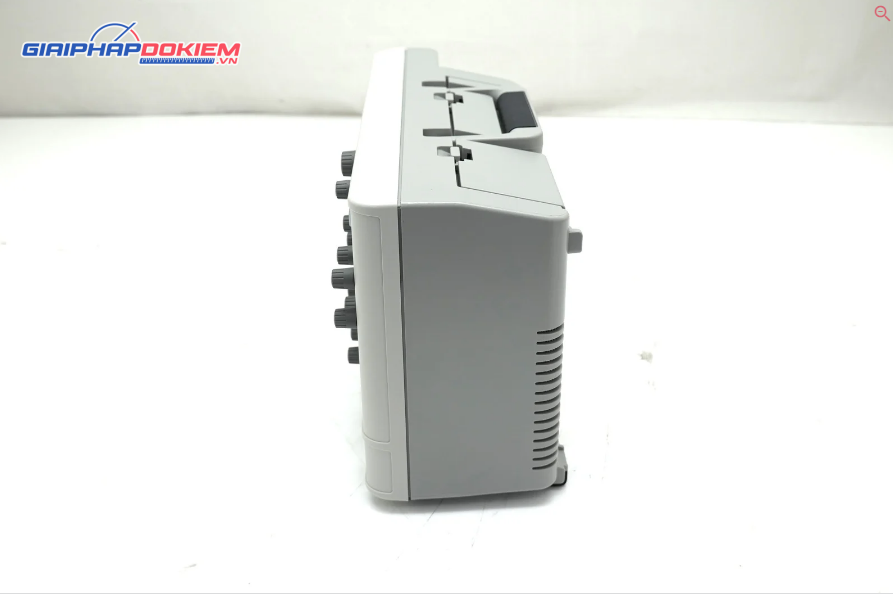

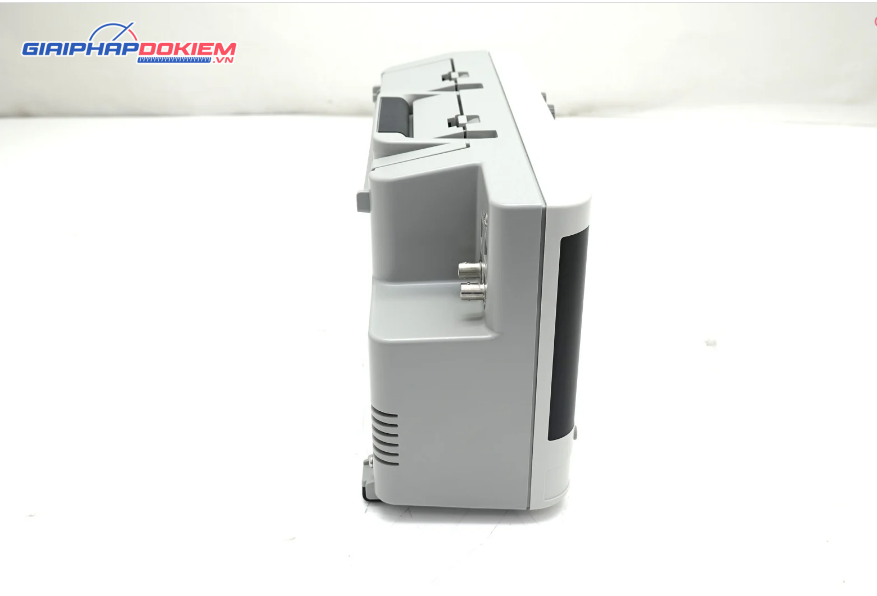

Thiết kế thân thiện, dễ sử dụng

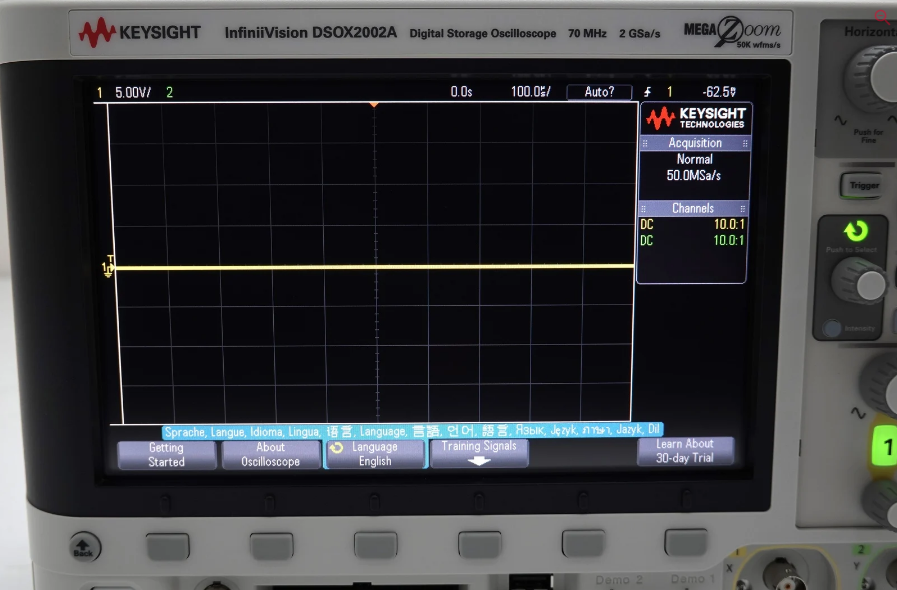

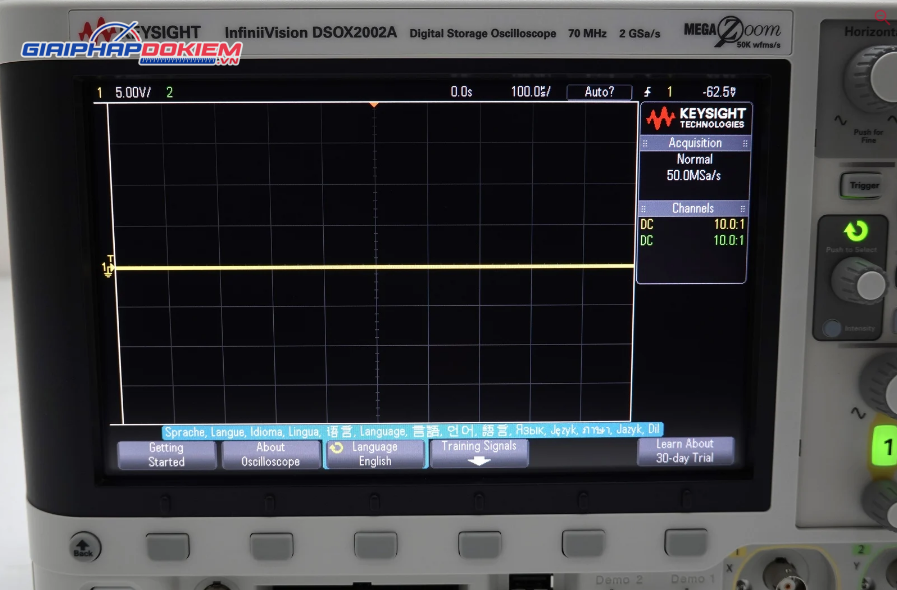

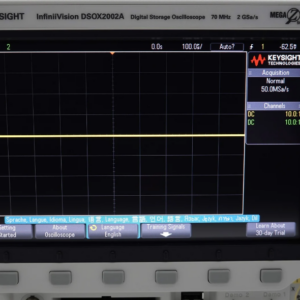

Keysight DSOX2002A được trang bị màn hình cảm ứng màu lớn, giúp người dùng dễ dàng thao tác và theo dõi các dạng sóng. Các chức năng như tự động cài đặt (Auto Scale) và kích hoạt vùng (Zone Trigger) giúp giảm thiểu thời gian thiết lập và tối ưu hóa quy trình đo lường. Giao diện trực quan với các biểu tượng dễ nhận biết giúp người dùng nhanh chóng làm quen và sử dụng thiết bị hiệu quả.
Công cụ phân tích mạnh mẽ
DSOX2002A cung cấp nhiều công cụ phân tích tiên tiến bao gồm các phép đo tự động, phân tích FFT, và các công cụ giải mã tín hiệu số. Với khả năng lưu và phân tích dữ liệu trực tiếp trên máy, người dùng có thể dễ dàng kiểm tra và đánh giá chất lượng tín hiệu, xác định lỗi và tối ưu hóa thiết kế mạch điện. Khả năng xuất dữ liệu và hình ảnh dạng sóng cũng giúp thuận tiện trong việc báo cáo và chia sẻ kết quả đo lường.
Trang bị tính năng WaveGen trên máy hiện sóng
Máy hiện sóng Keysight DSOX2002A được trang bị tính năng WaveGen, mang lại khả năng tạo và tùy chỉnh nhiều dạng sóng khác nhau, đáp ứng nhu cầu kiểm tra và phân tích trong nhiều lĩnh vực. WaveGen cho phép người dùng tạo và chỉnh sửa các dạng sóng, từ các dạng sóng cơ bản như sin, vuông, tam giác cho đến các dạng sóng phức tạp hơn. Tính năng này giúp mô phỏng các tín hiệu thực tế và phân tích phản hồi của hệ thống đối với các dạng tín hiệu khác nhau.
WaveGen được tích hợp trực tiếp vào giao diện của DSOX2002A, giúp việc tạo và sử dụng các dạng sóng trở nên dễ dàng và tiện lợi. Người dùng có thể nhanh chóng truy cập và điều chỉnh các thông số ngay trên màn hình cảm ứng, nâng cao hiệu quả và sự linh hoạt trong quá trình sử dụng.
