Máy hiện sóng số KEYSIGHT DSOX3034G (350 MHz; 5 GSa/s, 4CH)

Giới thiệu về Máy hiện sóng số KEYSIGHT DSOX3034G

Keysight DSOX3034G là một thiết bị đo lường mạnh mẽ và linh hoạt, cung cấp băng thông lên đến 350 MHz và tốc độ lấy mẫu tối đa 5 GSa/s. Với 4 kênh đầu vào, máy hiện sóng này phù hợp cho nhiều ứng dụng khác nhau trong lĩnh vực điện tử, viễn thông và tự động hóa. DSOX3034G không chỉ đáp ứng nhu cầu của các chuyên gia mà còn rất hữu ích cho sinh viên trong các môi trường giáo dục.

Thông số kỹ thuật của KEYSIGHT DSOX3034G

Dữ liệu kỹ thuật chung:

• Băng thông: 350 MHz
• Thời gian tăng (10% đến 90%): ≤ 1 ns
• Số kênh đầu vào: 4
• Tốc độ lấy mẫu tối đa: 5 GSa/s (khi sử dụng một phần kênh), 2.5 GSa/s (khi sử dụng tất cả các kênh)
• Độ sâu bộ nhớ tối đa: 4 Mpts (khi sử dụng một phần kênh), 2 Mpts (khi sử dụng tất cả các kênh)
• Kích thước và loại màn hình KEYSIGHT DSOX3034G: 8.5 inch WVGA (800 x 480)
• Tốc độ cập nhật dạng sóng: > 1,000,000 dạng sóng mỗi giây

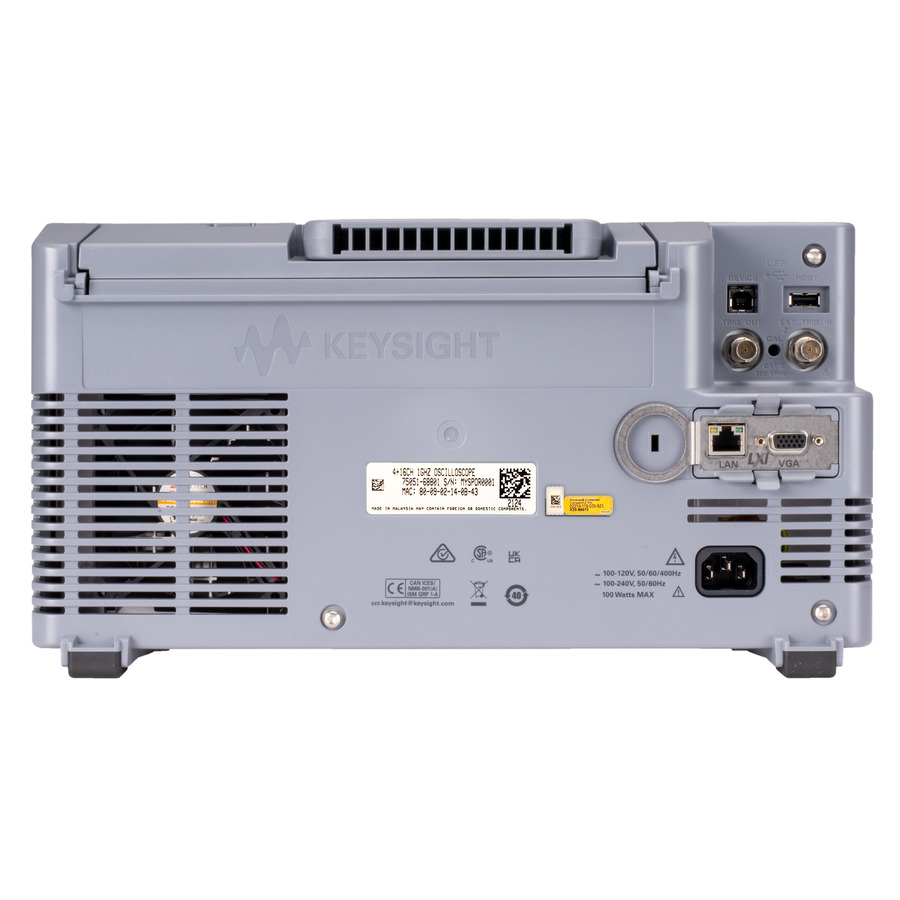

Cổng kết nối tiêu chuẩn:

• USB 2.0 tốc độ cao: Một cổng thiết bị ở bảng sau, hai cổng chủ (một ở phía trước, một ở phía sau)
• LAN: 10/100Base-T
• Video WVGA ra
• Cổng tùy chọn: GPIB
• Kích hoạt ra: Đầu nối BNC ở bảng sau

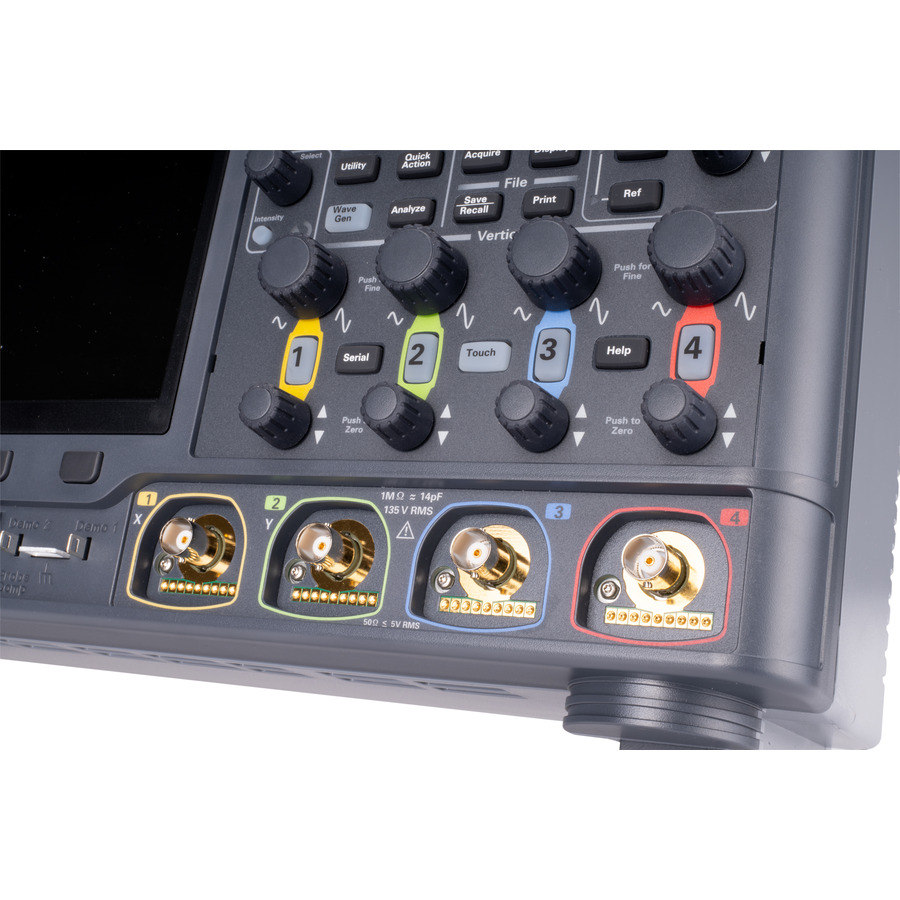

Hệ thống dọc (Kênh Analog):

• Giới hạn băng thông phần cứng: 20 MHz (có thể chọn)
• Kênh đầu vào: AC, DC
• Trở kháng đầu vào: Tùy chọn: 1 MΩ ± 1% (14 pF), 50 Ω ± 1.5%
• Dải độ nhạy đầu vào:
  • 1 mV/div đến 5 V/div (1 MΩ và 50 Ω)
• Độ phân giải dọc: 8 bit (độ phân giải đo lường là 12 bit khi trung bình)
• Điện áp đầu vào tối đa: 125 Vrms; 190 Vpk

Hệ thống ngang (Kênh Analog):

• Phạm vi cơ sở thời gian: 2 ns/div đến 50 s/div
• Độ chính xác cơ sở thời gian: ± 1.6 ppm
• Phạm vi độ trễ cơ sở thời gian:
  • Pre-trigger: Lớn hơn của 1 độ rộng màn hình hoặc 250 μs
  • Post-trigger: 1 s đến 500 s
• Phạm vi lệch pha kênh-đến-kênh: ± 100 ns

Hệ thống dọc (Kênh Digital):

• Kênh kỹ thuật số đầu vào: 16 kênh số (D0 đến D15. Pod 1: D7 ~ D0, Pod 2: D15 ~ D8)
• Ngưỡng đầu vào: Trên mỗi pod
• Lựa chọn ngưỡng: TTL (+1.4 V), CMOS 5V (+2.5 V), ECL (–1.3 V), người dùng định nghĩa (± 8.0 V với các bước 10 mV) (có thể chọn theo pod)
• Điện áp đầu vào tối đa: ± 40 V peak
• Độ chính xác ngưỡng: 1 ± (100 mV + 3% giá trị ngưỡng)
• Phạm vi động đầu vào tối đa: ± 10 V quanh ngưỡng
• Dao động điện áp tối thiểu: 500 mVpp
• Trở kháng đầu vào: 100 kΩ ± 2% tại đầu đầu dò
• Dung lượng đầu vào: ~8 pF
• Độ phân giải dọc: 1 bit

Hệ thống ngang (Kênh Digital):

• Độ rộng xung tối thiểu có thể phát hiện: 5 ns
• Độ lệch kênh với kênh: 2 ns (điển hình); 3 ns (tối đa)

Hệ thống Trigger:

• Loại: Cạnh, Rộng xung, Mẫu, Video, Thời lượng, Runt, Thời gian lên/xuống, Thiết lập/Giữ, và Serial
• Các chế độ: Mặc định, tự động, chỉ điều chỉnh 1 lần, tự điều chỉnh
• Ghép nối Trigger: DC, AC, LF Reject, HF Reject, Noise Reject
• Phạm vi giữ kích hoạt: 40 ns đến 10.00 s

Vôn kế kỹ thuật số KEYSIGHT DSOX3034G:

• Chức năng: ACrms, DC, DCrms
• Độ phân giải: ACV/DCV: 3 digits
• Tốc độ đo lường: 100 lần/giây

WaveGen – Máy phát tín hiệu tích hợp:

• Dạng sóng: Sin, Vuông (Square), Ram (Dốc tuyến tính), Xung (Pulse), DC (Dòng điện một chiều), Nhiễu (Noise), Sinc (Sinc cardinal), Tăng theo hàm mũ, Giảm theo hàm mũ, Tim mạch (Cardiac), Xung (Gaussian Pulse), Tùy ý (Arbitrary)
• Hình sine: Phạm vi tần số: 0.1 Hz đến 20 MHz
• Hình xung: Phạm vi tần số: 0.1 Hz đến 10 MHz
• Hình dốc: Phạm vi tần số: 0.1 Hz đến 200 kHz
• Nhiễu: Băng thông: 20 MHz (điển hình)
• Tần số:
  • Độ chính xác hình sin và dốc: 130 ppm (tần số < 10 kHz); 50 ppm (tần số > 10 kHz)
  • Độ chính xác hình vuông và xung: [50 + tần số/200] ppm (tần số < 25 kHz); 50 ppm (tần số ≥ 25 kHz)
• Độ phân giải: 0.1 Hz hoặc 4 chữ số, tùy cái nào lớn hơn
• Hệ số DC:
  • Phạm vi: ± 2.5 V vào Hi-Z; ± 1.25 V vào 50 ohms
  • Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào lớn hơn
  • Độ chính xác: ± 1.5% của biên độ ± 3 mV
• Biên độ:
  • Phạm vi: 20 mVpp đến 5 Vpp vào Hi-Z; 10 mVpp đến 2.5 Vpp vào 50 ohms
  • Độ chính xác: 2% (tần số = 1 kHz)

Các phép toán dạng sóng:

• Các phép toán: Cộng, Trừ, Nhân, Chia, Tính đạo hàm, Tính tích phân, FFT, Công thức Ax + B, Bình phương, Căn bậc hai, Giá trị tuyệt đối, Common logarithm, Natural logarithm, Số mũ, Số mũ với cơ số 10, Bộ lọc thông thấp, Bộ lọc thông cao, Giá trị trung bình, Độ trượt (Smoothing), Bao envelope, Phóng to (Magnify), Giữ giá trị lớn nhất, Giữ giá trị nhỏ nhất, Xu hướng đo, Logic bus biểu đồ (Timing or State), Tín hiệu nối tiếp biểu đồ (CAN, CAN FD, LIN, and SENT)
• FFT: Window: Hanning, flat top, rectangular, Blackman-Harris – lên đến độ phân giải 64 kpts

Máy hiện sóng Keysight DSOX3034G cung cấp băng thông 350 MHz, tốc độ lấy mẫu 5 GSa/s và bộ nhớ mở rộng lên đến 4 Mpts. Với các công cụ phân tích mạnh mẽ, giao diện thân thiện với người dùng và tốc độ cập nhật nhanh chóng, thiết bị này lý tưởng cho các ứng dụng điện tử, viễn thông và tự động hóa. DSOX3034G đáp ứng nhu cầu của cả sinh viên và chuyên gia với khả năng giải mã tín hiệu và nhiều tùy chọn kết nối.

Đặc điểm nổi bật DSOX3034G

Khả năng đo lường chính xác

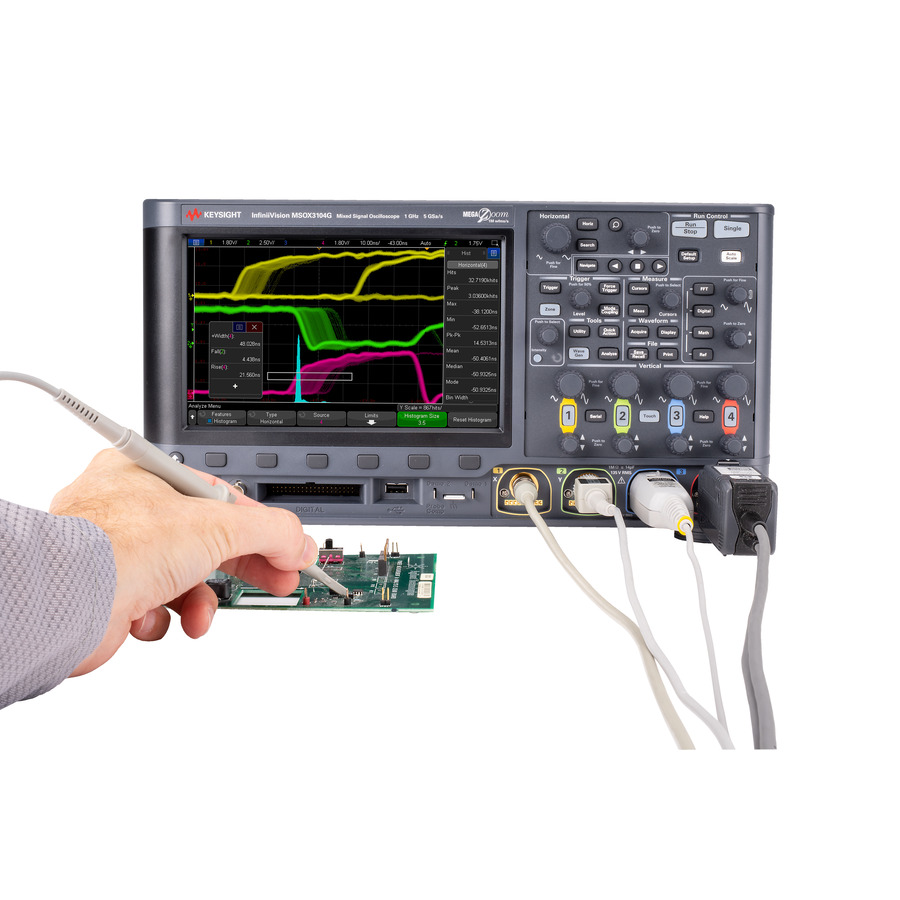

Máy hiện sóng Keysight DSOX3034G mang đến khả năng đo lường chính xác với tốc độ cập nhật dạng sóng lên đến 1 triệu dạng sóng mỗi giây. Điều này giúp người dùng dễ dàng quan sát và phân tích các tín hiệu điện tử phức tạp và thay đổi nhanh chóng. Với băng thông 350 MHz và 4 kênh đo lường, thiết bị này phù hợp cho nhiều ứng dụng khác nhau trong nghiên cứu và phát triển, cũng như trong môi trường giáo dục và công nghiệp.

Thiết kế thân thiện, dễ sử dụng

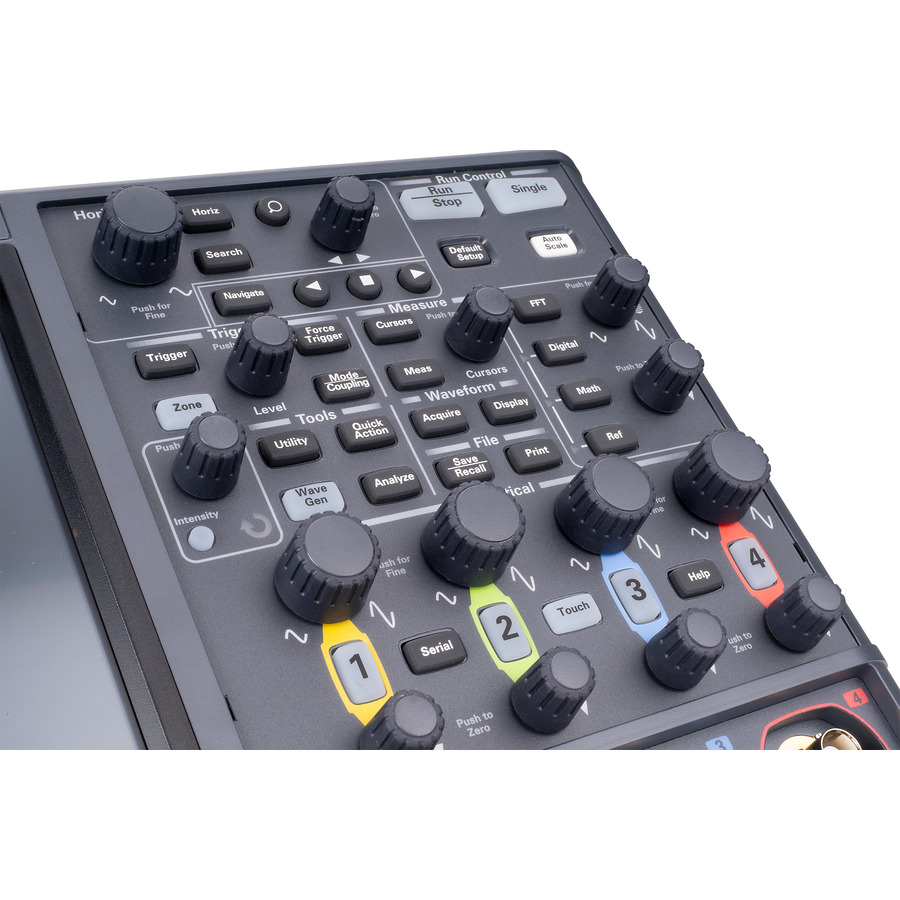

Keysight DSOX3034G được trang bị màn hình cảm ứng màu kích thước lớn, giúp người dùng thao tác và theo dõi các dạng sóng dễ dàng. Các chức năng như tự động cài đặt (Auto Scale) và kích hoạt vùng (Zone Trigger) giúp giảm thiểu thời gian thiết lập và tối ưu hóa quy trình đo lường. Giao diện trực quan với các biểu tượng dễ nhận biết giúp người dùng nhanh chóng làm quen và sử dụng thiết bị hiệu quả.

Công cụ phân tích mạnh mẽ

DSOX3034G đi kèm với các công cụ phân tích như phân tích phổ, đo thời gian thực và các tính năng đo lường tự động. Thiết bị có giao diện người dùng thân thiện với màn hình cảm ứng màu lớn, các nút điều khiển dễ sử dụng và menu trực quan giúp người dùng nhanh chóng thiết lập và tiến hành các phép đo. Ngoài ra, khả năng kết nối linh hoạt qua các cổng USB, LAN và tùy chọn kết nối không dây giúp dễ dàng truyền dữ liệu và tích hợp vào các hệ thống hiện có.

Trang bị tính năng WaveGen

Máy hiện sóng Keysight DSOX3034G được trang bị tính năng WaveGen, mang lại khả năng tạo dạng sóng đa dạng và tùy chỉnh, đáp ứng nhu cầu kiểm tra và phân tích trong nhiều lĩnh vực. WaveGen cho phép người dùng tạo và chỉnh sửa các dạng sóng, từ các dạng sóng cơ bản như sin, vuông, tam giác cho đến các dạng sóng phức tạp hơn. Điều này giúp mô phỏng các tín hiệu thực tế và phân tích phản hồi của hệ thống đối với các dạng tín hiệu khác nhau.

Tính năng WaveGen được tích hợp trực tiếp vào giao diện của máy hiện sóng DSOX3034G, giúp việc tạo và sử dụng các dạng sóng trở nên dễ dàng và tiện lợi. Người dùng có thể nhanh chóng truy cập và điều chỉnh các thông số ngay trên màn hình cảm ứng.
