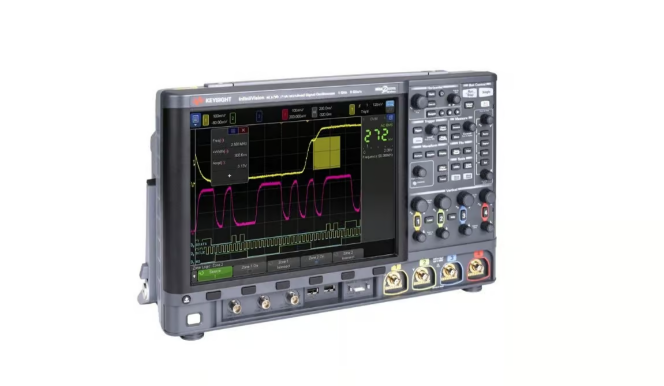

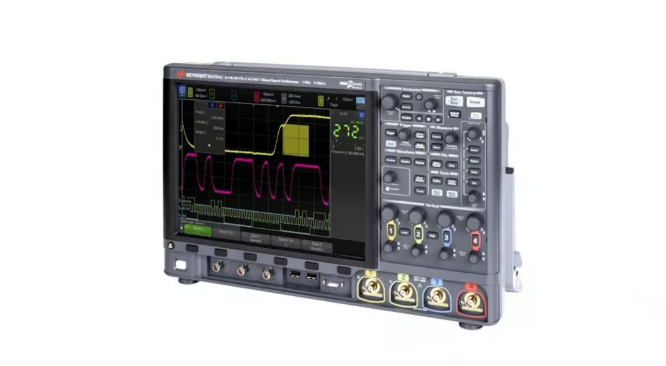

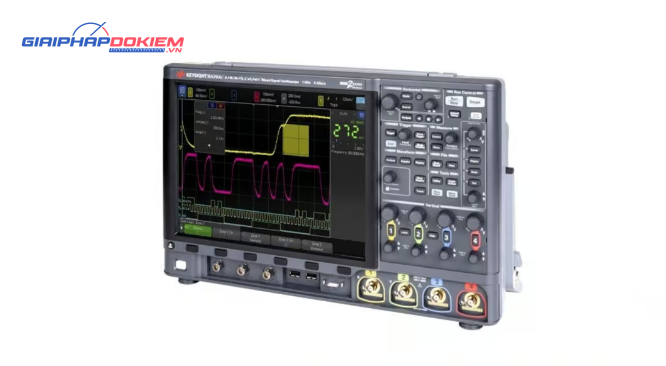

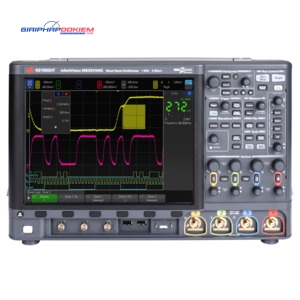

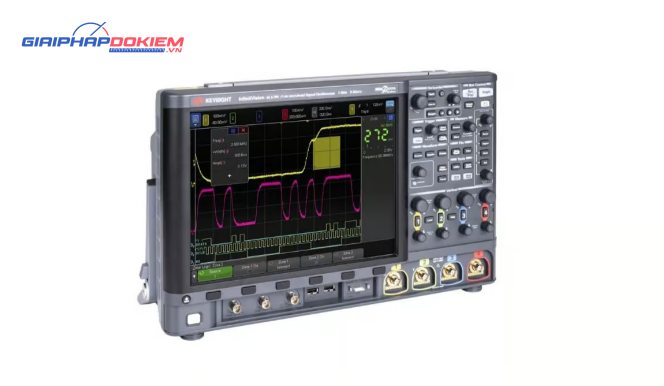

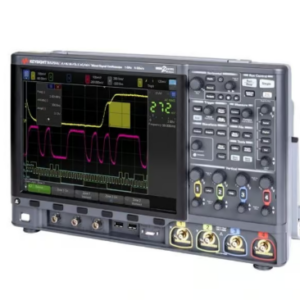

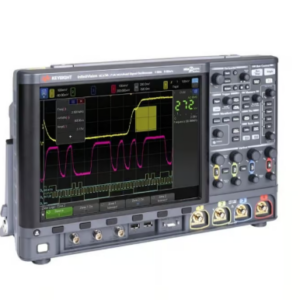

Máy hiện sóng số KEYSIGHT DSOX4022G

Giới thiệu về Máy hiện sóng số KEYSIGHT DSOX4022G

KEYSIGHT DSOX4022G là thành viên của dòng InfiniiVision 4000G X-Series, được thiết kế để cung cấp hiệu suất và tính năng vượt trội trong việc phân tích và đo lường tín hiệu. Với băng thông 200 MHz và 2 kênh analog, DSOX4022G là công cụ mạnh mẽ và linh hoạt, giúp kỹ sư dễ dàng debug và kiểm tra thiết kế của mình.

Thông số kỹ thuật KEYSIGHT DSOX4022G

• Số kênh: 2 kênh analog
• Băng thông: 200 MHz
• Số kênh kỹ thuật số: 16 (cho các model MSO hoặc nâng cấp)
• Tốc độ lấy mẫu tối đa: 5 GSa/s
• Độ sâu bộ nhớ tối đa: 4 Mpts
• Bộ đếm tần số tích hợp: 5 chữ số
• Phân tích giao thức nối tiếp: Có (tiêu chuẩn trên các model G: I2C, SPI, RS232/422/485/UART, I2S, USB PD; tùy chọn: ARINC 429, CAN/CAN-dbc/CANFD, LIN/LIN symbolic, SENT, FlexRay, MIL-STD-1553, USB 2.0, CXPI, Manchester/NRZ)
• Màn hình cảm ứng: 12.1 inch với giao diện dễ sử dụng
• Tốc độ cập nhật dạng sóng: 1,000,000 dạng sóng mỗi giây
• Các tính năng khác: Zone trigger, bộ nhớ phân đoạn, FFT, toán học
• Tiêu chuẩn trên các model G: Trợ giúp tích hợp, dual WaveGen, kiểm tra mặt nạ, FRA, biểu đồ, toán học dạng sóng nâng cao, một số giải mã nối tiếp

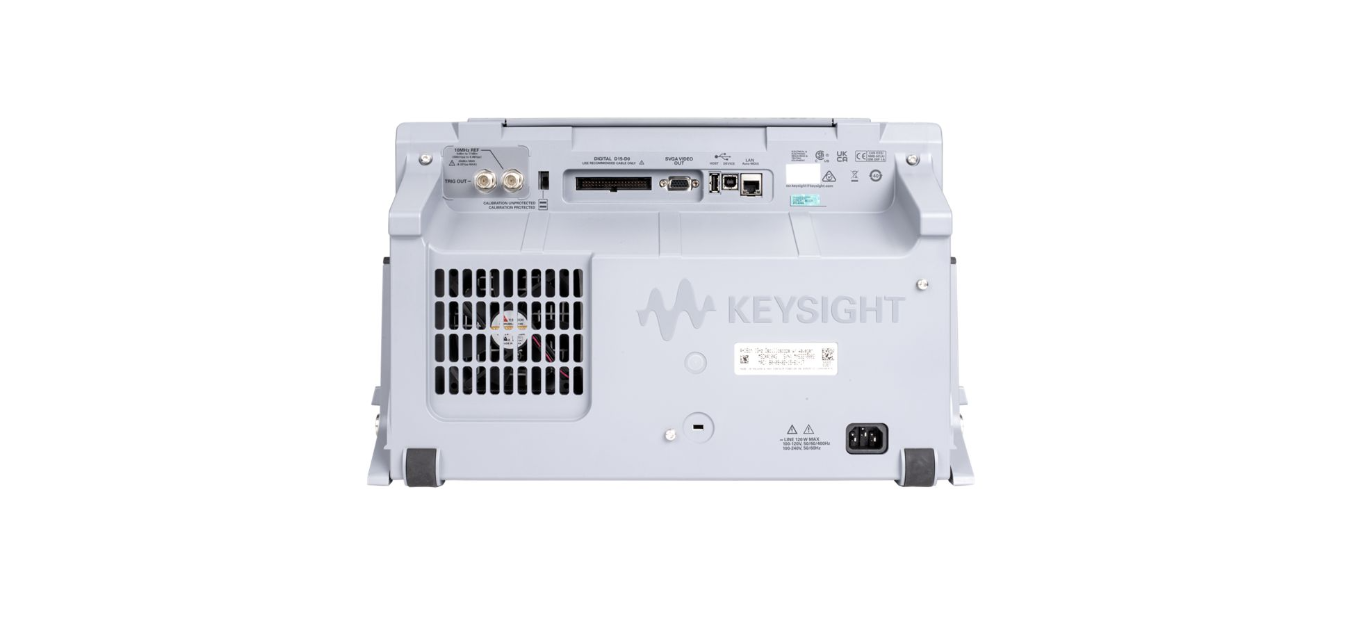

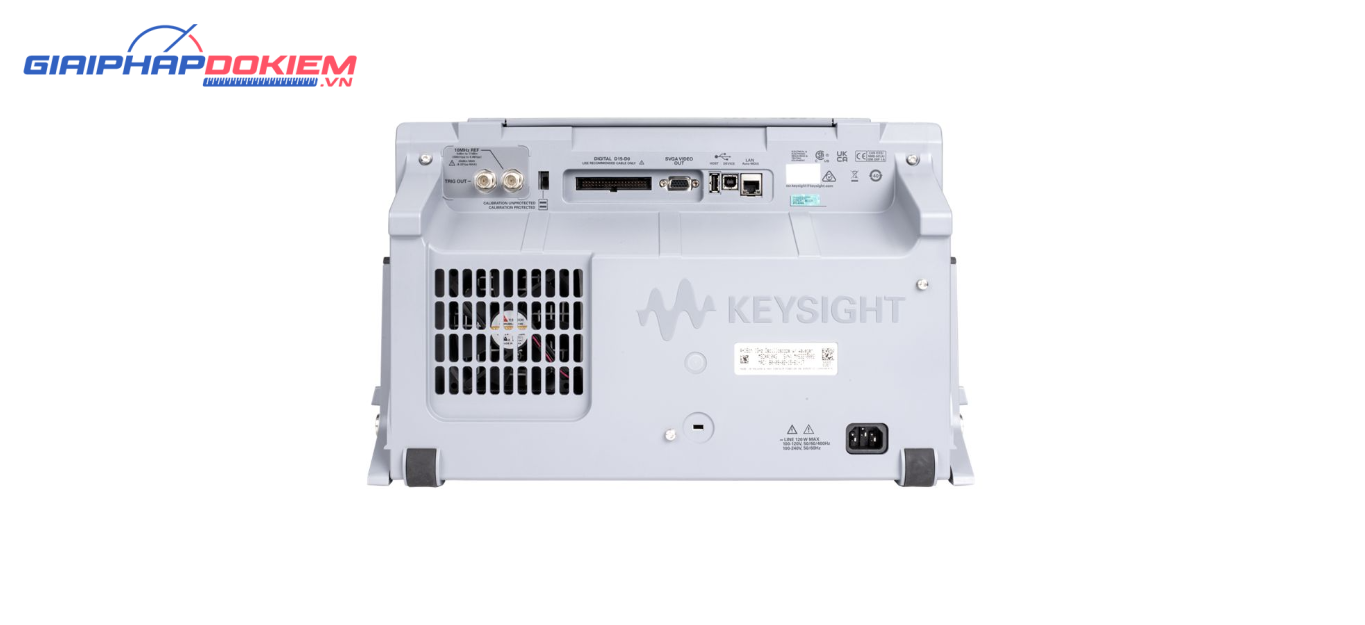

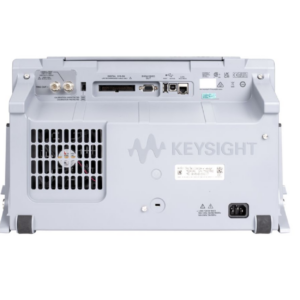

• Cổng kết nối tiêu chuẩn: USB 2.0, LAN, video out (tùy chọn GPIB)
• 7 thiết bị tích hợp trong 1: Debug tổng quát đến phân tích chuyên sâu cho ngành công nghiệp
• Phần mềm chuyên dụng cho ngành: Bộ phân tích nguồn bao gồm đo tỷ lệ loại bỏ nguồn tự động và đáp ứng vòng điều khiển
• Có khả năng nâng cấp giấy phép: Cho phép nâng cấp khi cần thiết

Ứng dụng của DSOX4022G

DSOX4022G 2 kênh với băng thông 200 MHz là một công cụ mạnh mẽ và linh hoạt giúp bạn debug thiết kế một cách dễ dàng. Tính năng InfiniiScan Zone touch triggering độc quyền của Keysight cho phép bạn nhanh chóng debug thiết kế với máy hiện sóng được thiết kế cho cảm ứng.

Bạn có thể dễ dàng xem và cô lập tín hiệu trong vài giây. Giao diện cảm ứng thân thiện với người dùng của DSOX4022G đảm bảo việc thiết lập và điều hướng dễ dàng, trong khi trợ giúp tích hợp trên mỗi nút và chức năng Zone trigger đơn giản hóa việc phân tích phức tạp.

DSOX4022G có khả năng nâng cấp hoàn toàn, có thể tích hợp với các thiết bị khác để cung cấp sức mạnh của 7 thiết bị trong 1. Bạn có thể khám phá sâu hơn và nhanh hơn với nhiều thiết bị. Nó cũng có danh mục phụ kiện và đầu dò phong phú, cùng với phần mềm chuyên dụng cho ngành, chẳng hạn như bộ phân tích nguồn bao gồm đo tỷ lệ loại bỏ nguồn tự động và đo đáp ứng vòng điều khiển. Các tùy chọn khác bao gồm 16 kênh kỹ thuật số, phần cứng như tùy chọn bảo mật nâng cao hoặc bộ kit đào tạo biểu đồ Bode.

DSOX4022G là giải pháp lý tưởng cho cả việc debug tổng quát lẫn các ứng dụng chuyên ngành như phân tích nguồn, hệ thống ô tô và phát triển bán dẫn.
