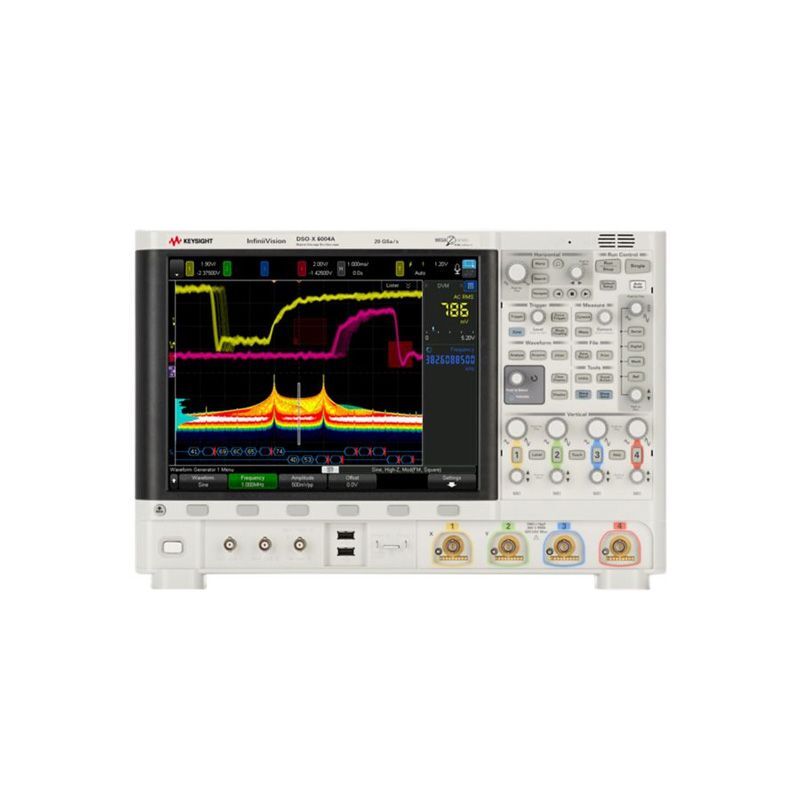

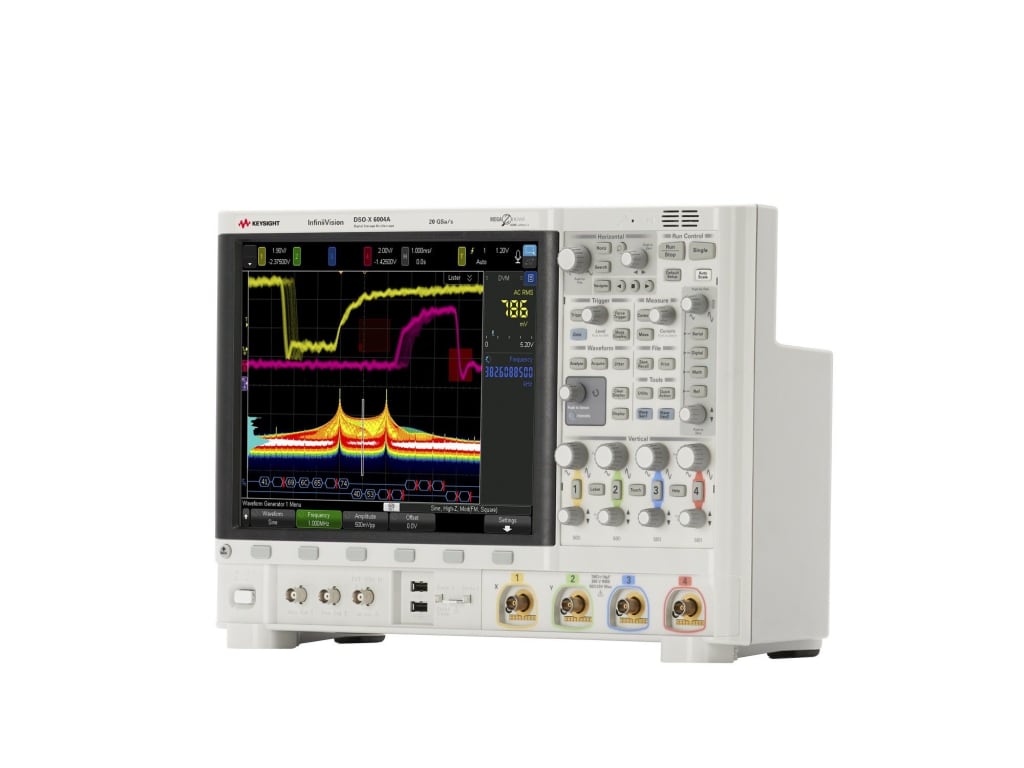

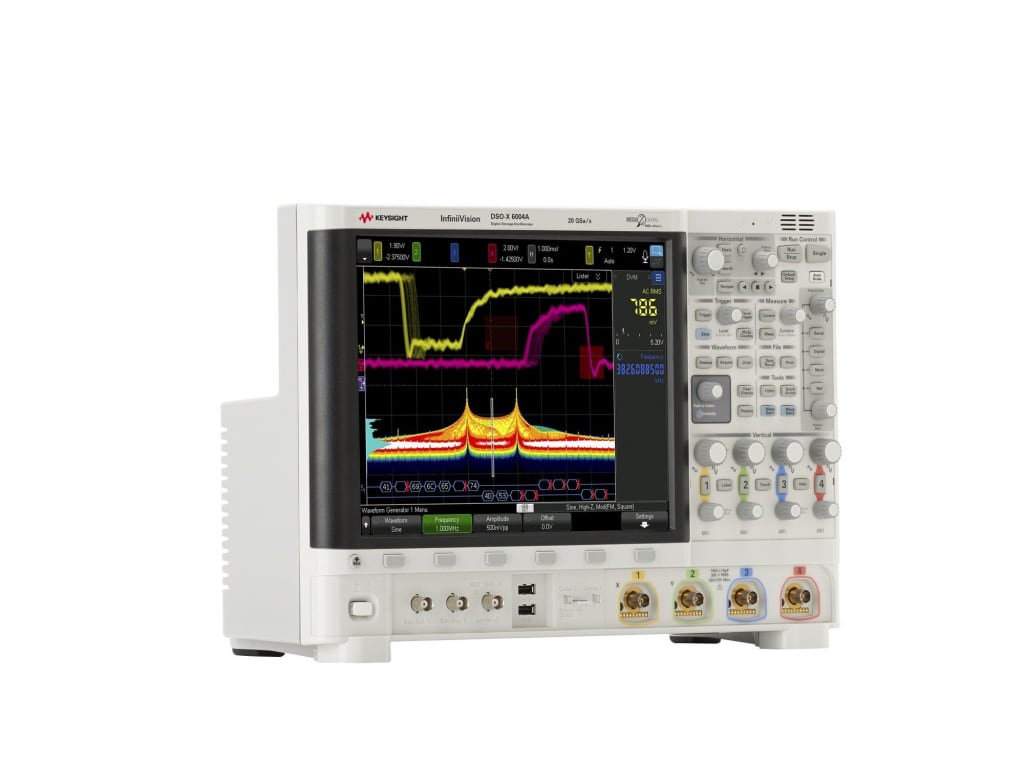

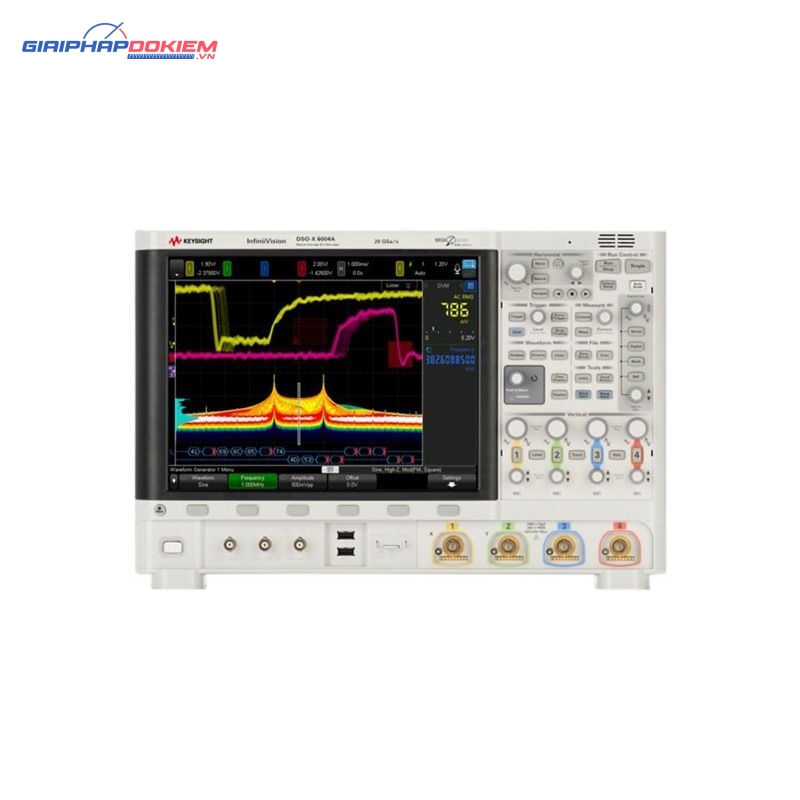

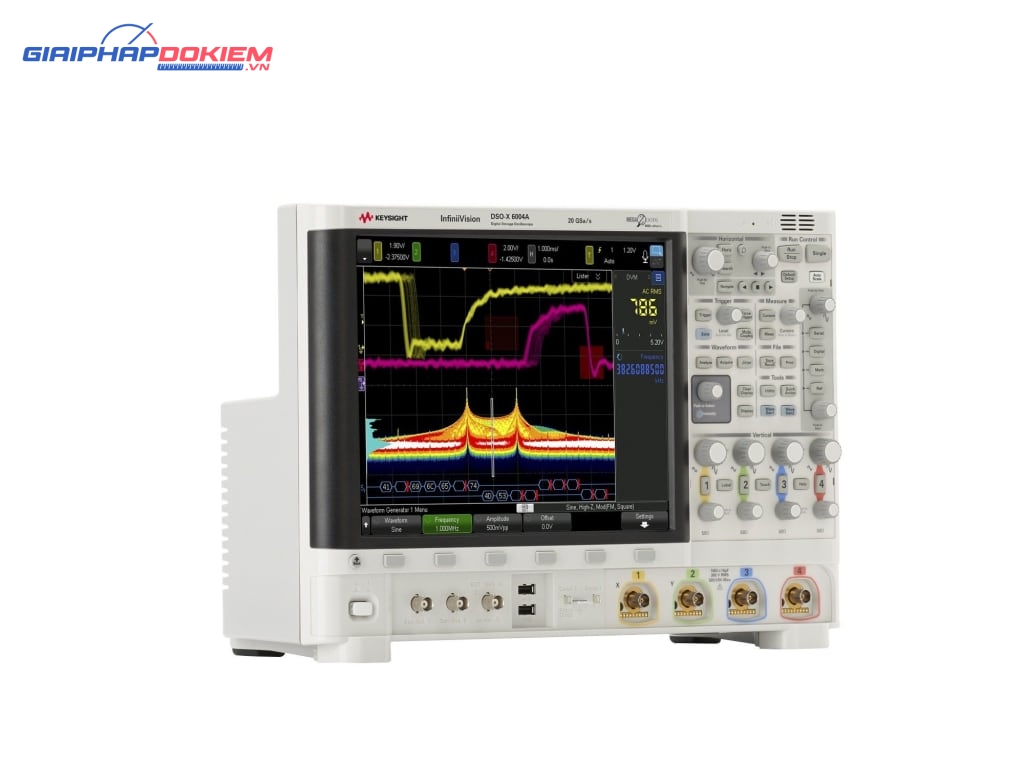

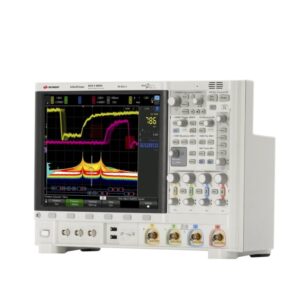

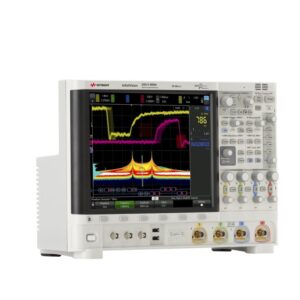

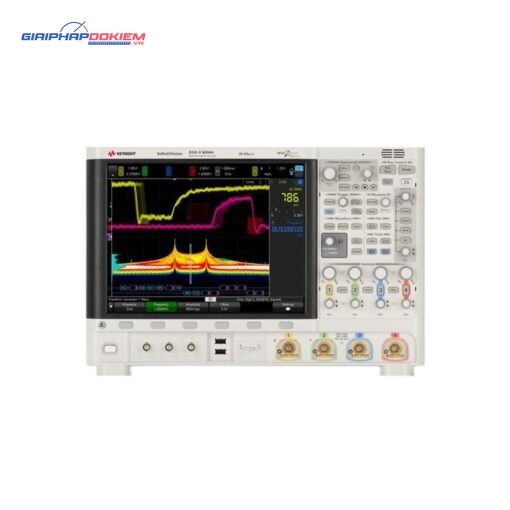

Máy hiện sóng số KEYSIGHT DSOX6004A

Thông số kỹ thuật của KEYSIGHT DSOX6004A

• Băng thông: 1 GHz, 2.5 GHz, 4 GHz, 6 GHz
• Số kênh: 4 kênh analog
• Độ dài bản ghi (tối đa): 4Mpts
• Tốc độ lấy mẫu (tối đa): 20Gsa/s
• Rising time:
  • ≤ 350 ps (cho 1 GHz)
  • ≤ 140 ps (cho 2.5 GHz)
  • ≤ 112.5 ps (cho 4 GHz)
  • ≤ 75 ps (cho 6 GHz)
• Tốc độ chụp dạng sóng: >450.000 wfm/s
• Độ nhạy: 1 mV/div đến 5 V/div (1 MΩ), 1 mV/div đến 1 V/div (50 Ω)
• Độ phân giải: 8 bits (có thể lên đến 12 bits)
• Khớp nối đầu vào: AC, DC
• Trở kháng đầu vào: 1 MΩ ± 1% (14 pF), 50 Ω ± 1.5%
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tính năng phát xung: 20 MHz, 2 kênh (tùy chọn)
• Chức năng đếm tần: 10 chữ số, đếm chu kỳ hoặc bộ đếm tổng
• Hiển thị cường độ màu: Có
• Hiển thị lịch sử đo: Có
• Điều khiển giọng nói: Có
• Chế độ toán học: Cộng, trừ, nhân, chia, vi phân, tích phân, FFT, Ax + B, bình phương, căn bậc hai, giá trị tuyệt đối, logarit thông thường, logarit tự nhiên, hàm mũ, hàm mũ cơ số 10, bộ lọc thông thấp, bộ lọc thông cao, giá trị trung bình, phóng đại, giữ giá trị cực đại, giữ giá trị cực tiểu, xu hướng đo lường, đồ thị logic bus (thời gian hoặc trạng thái), phục hồi đồng hồ.
• FFT: Độ phân giải lên đến 1Mtps
• Cổng kết nối: USB host, USB device, LAN, GPIB (tùy chọn), Video, hỗ trợ chuột, bàn phím, micro
• Điện áp đầu vào tối đa: 135 Vrms; 190 Vpk
• Loại Trigger: Zone, Edge, B trigger, Pulse width, Runt Trigger, Setup and hold, Rise/fall time, Nth edge burst, Pattern, Or, Video, Enhanced Video (tùy chọn), USB, RS232/422/485/UART (tùy chọn), LIN (tùy chọn), CAN (tùy chọn), SPI (tùy chọn), IIC (tùy chọn), CXPI (tùy chọn), FlexRay (tùy chọn), MIL-STD 1553 (tùy chọn), ARINC 429 (tùy chọn), SENT (tùy chọn), USB PD (tùy chọn), Manchester/NRZ (tùy chọn)
• Màn hình hiển thị: Cảm ứng 12.1-inch TFT LCD WVGA
• Kích thước: 425 mm W x 288 mm H x 148 mm D
• Trọng lượng KEYSIGHT DSOX6004A: 6.8 kg (13.9 lbs)
