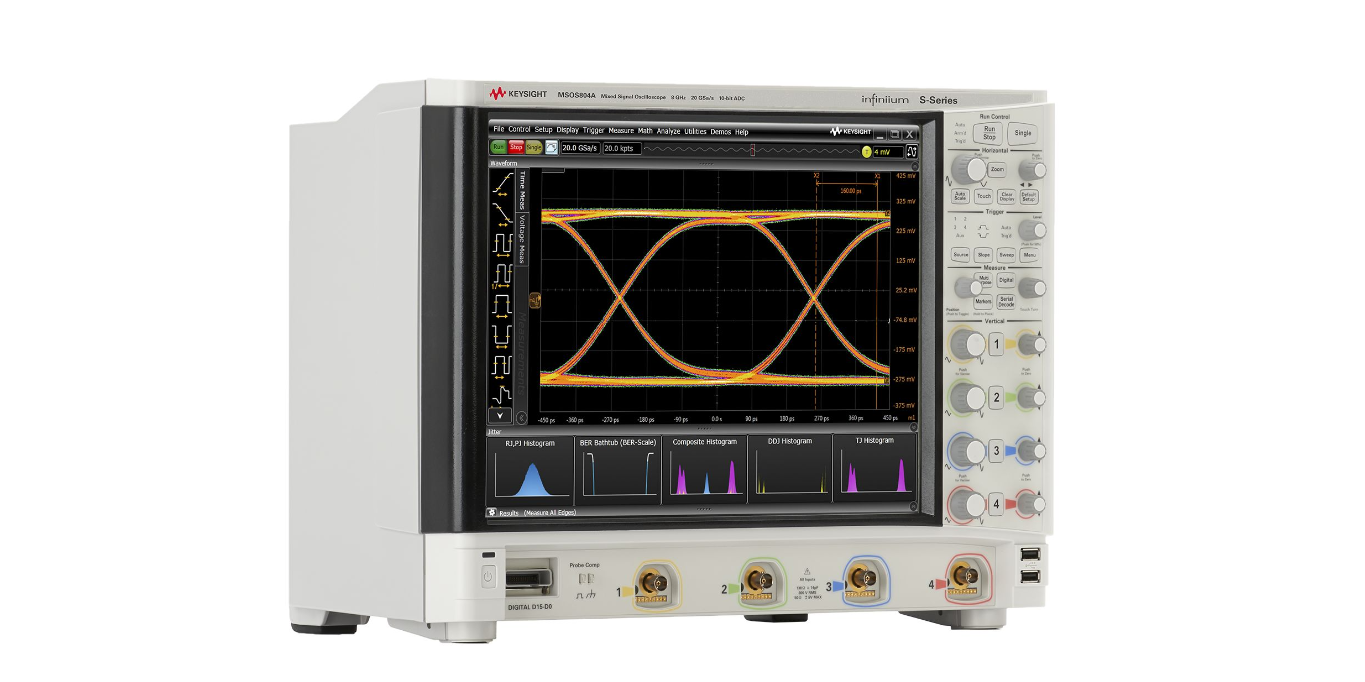

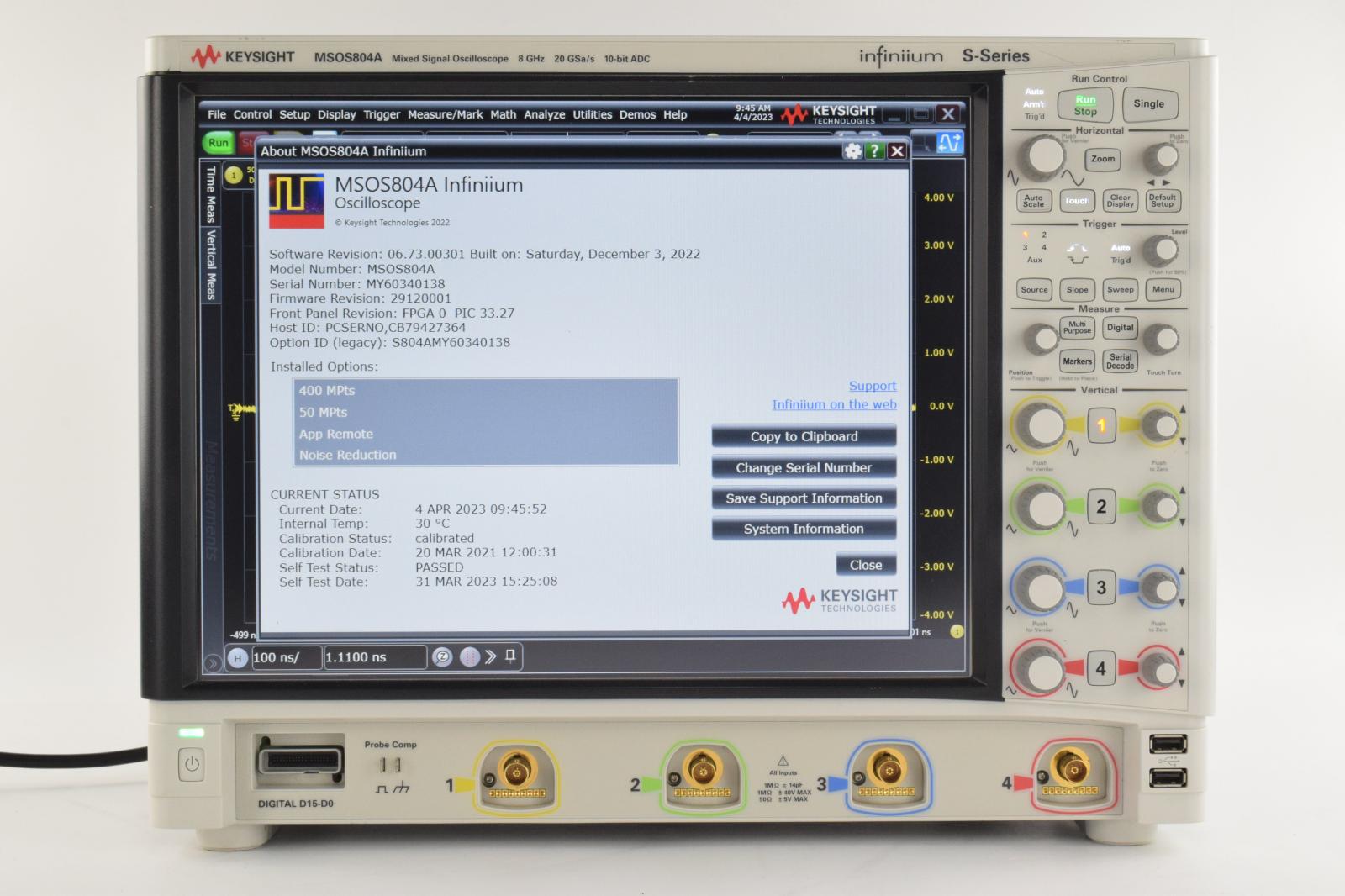

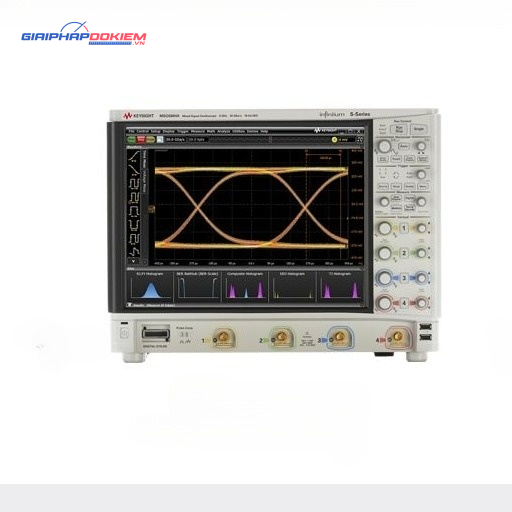

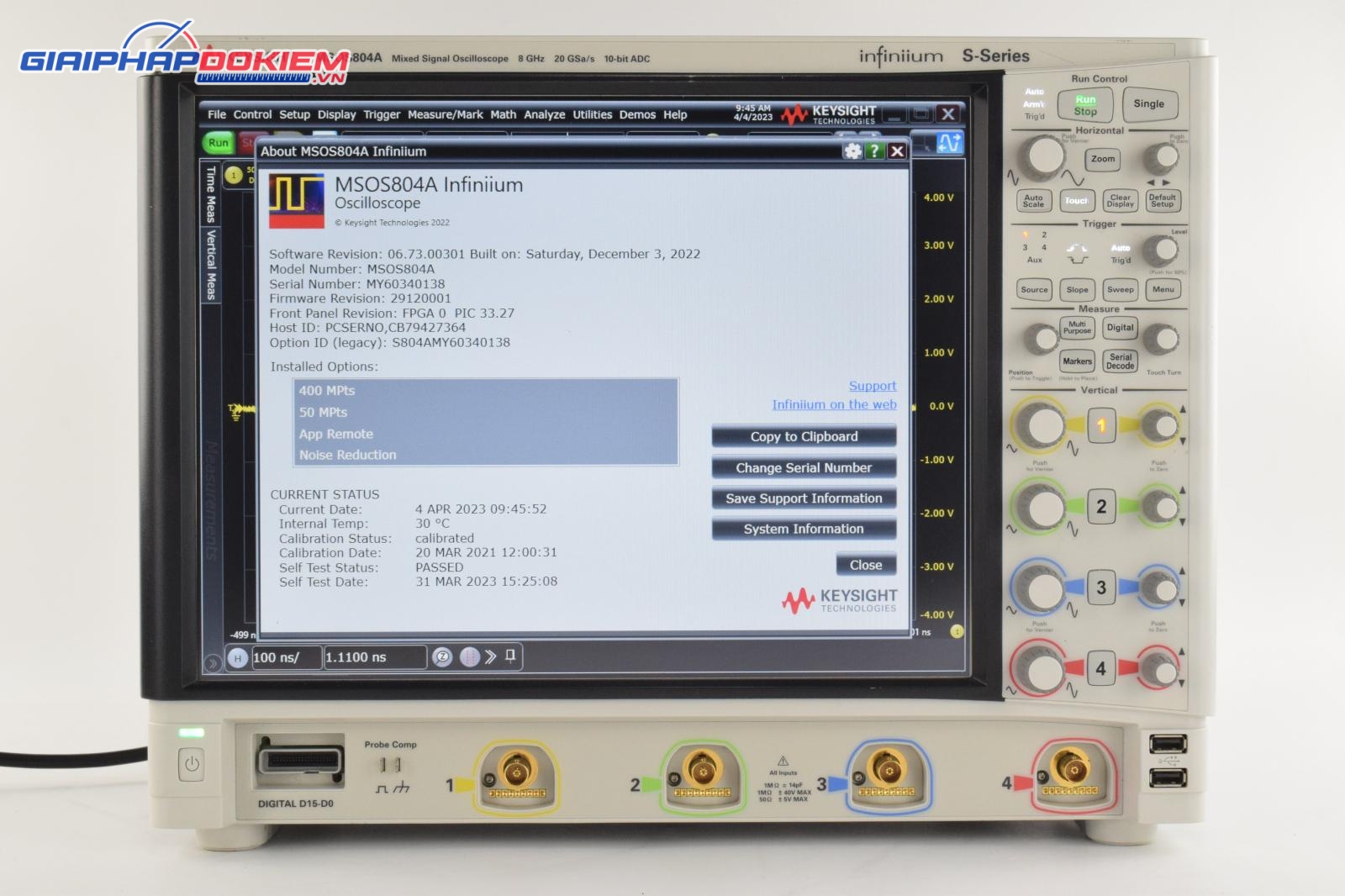

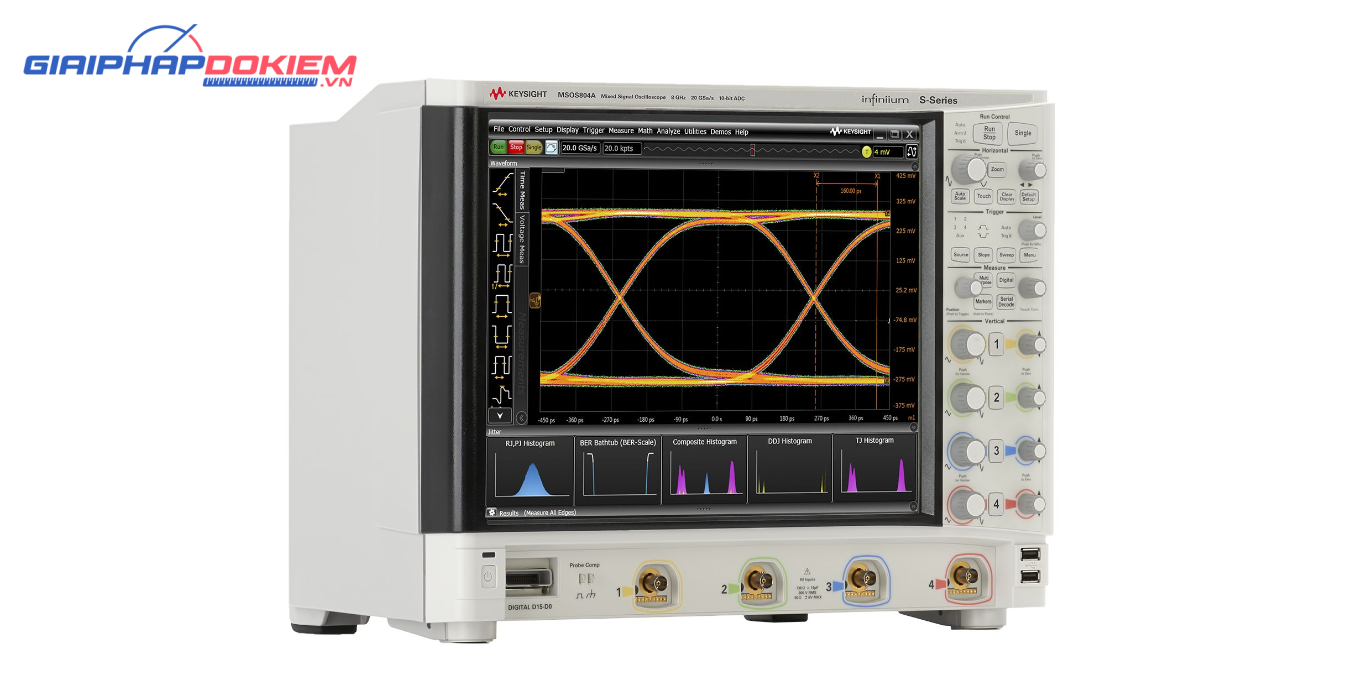

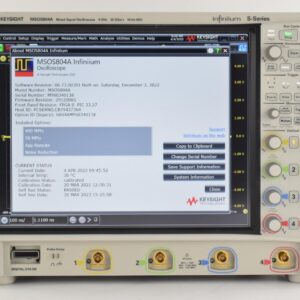

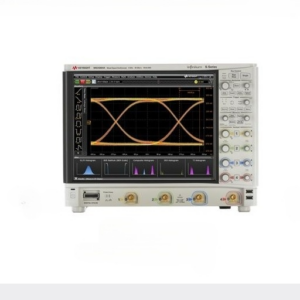

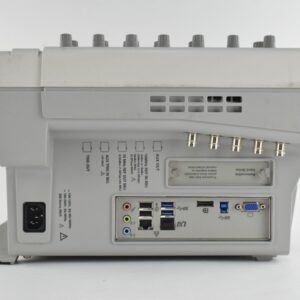

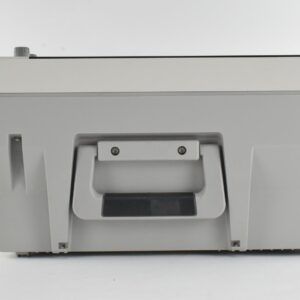

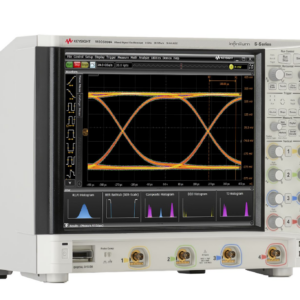

Máy hiện sóng số KEYSIGHT MSOS804A

Giới thiệu về Máy hiện sóng số KEYSIGHT MSOS804A

KEYSIGHT MSOS804A là thiết bị phân tích tín hiệu tiên tiến, đáp ứng nhu cầu kiểm tra và đo lường chính xác trong các ứng dụng kỹ thuật số và analog. Với các thông số kỹ thuật ấn tượng và các tính năng vượt trội, MSOS804A mang lại hiệu suất cao và độ tin cậy cho người dùng.

Đặc điểm nổi bật KEYSIGHT MSOS804A

• Băng thông 8 GHz (có thể nâng cấp)
• 4 kênh analog + 16 kênh số
• Đạt đến 16 bit độ phân giải dọc với kiến trúc hệ thống tiên tiến
• Bắt được dấu hiệu dài hơn với tốc độ lấy mẫu tối đa 20 GSa/s và bộ nhớ tiêu chuẩn 100 Mpts/kênh
• Độ trung thực tín hiệu vượt trội với hệ thống ENOB trung bình 8.1 bit ở băng thông đầy đủ
• Sử dụng dễ dàng với màn hình cảm ứng đa điểm 15 inch và ổ đĩa thể rắn tiêu chuẩn để khởi động nhanh và độ tin cậy cao
• Truy cập nhiều phần mềm giao thức, tuân thủ và phân tích đa dạng

Thông số kỹ thuật MSOS804A

• Băng thông: 2 GHz (băng thông cơ bản)
• Số kênh: 4 kênh analog + 16 kênh kỹ thuật số
• Độ dài bản ghi: 200 Mpts (1 hoặc 2 kênh), 100 Mpts (3 hoặc 4 kênh)
• Tốc độ lấy mẫu (tối đa): 20 GSa/s (1 hoặc 2 kênh), 10 GSa/s (3 hoặc 4 kênh)
• Suy hao: 0,1X đến 10.000X theo thứ tự 1-2-5; (–20 dB đến +80 dB trong các bước 0,1 dB)
• Độ nhạy: 1 mV/div, 2 mV/div, 260 uV – 1 V/div, 24.1 mV
• Độ phân giải: 10 bit, lên đến 16 bit với chế độ phân giải cao
• Thời gian tăng:
  • 10/90%: 53.8 ps
  • 20/80%: 33.8 ps
• ENOB (điển hình, không sử dụng chế độ phân giải cao): 6.4
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: >300,000 wfm/s
• WaveGen: Tích hợp sẵn chức năng kênh đôi 20 MHz / Bộ tạo dạng sóng AWG DSOX4WAVEGEN2
• Bode plot: Tùy chọn bảo mật nâng cao, vô hiệu hóa bộ nhớ không thay đổi, USB, LAN và/hoặc nâng cấp chương trình cơ sở DSOX4SECA
• Phân tích số liệu: I²C, SPI, UART/RS-232, CAN, LIN
• Chế độ toán học: +, -, ×, ÷, FFT, bộ lọc thông thấp
• Cửa sổ FFT: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

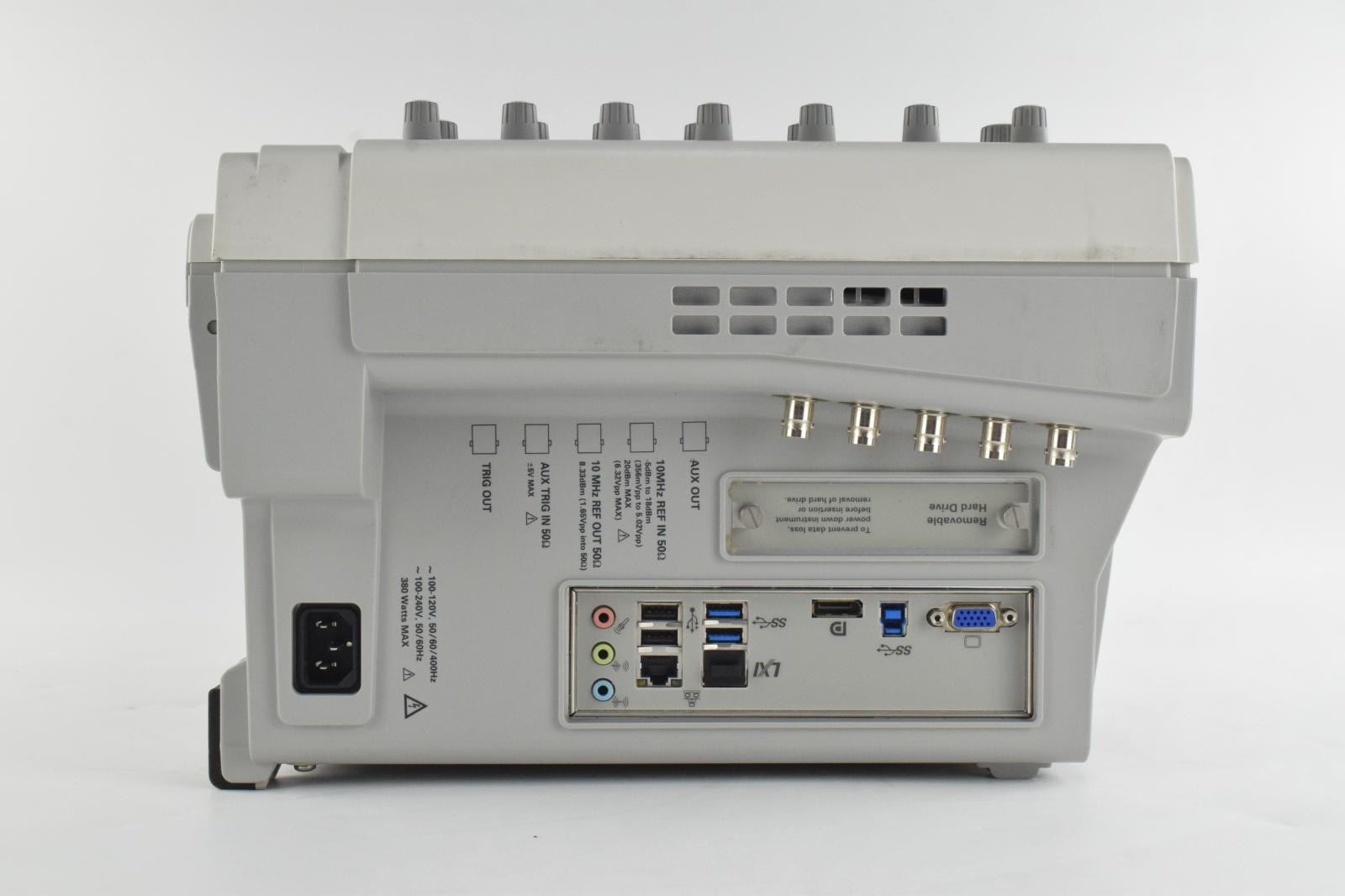

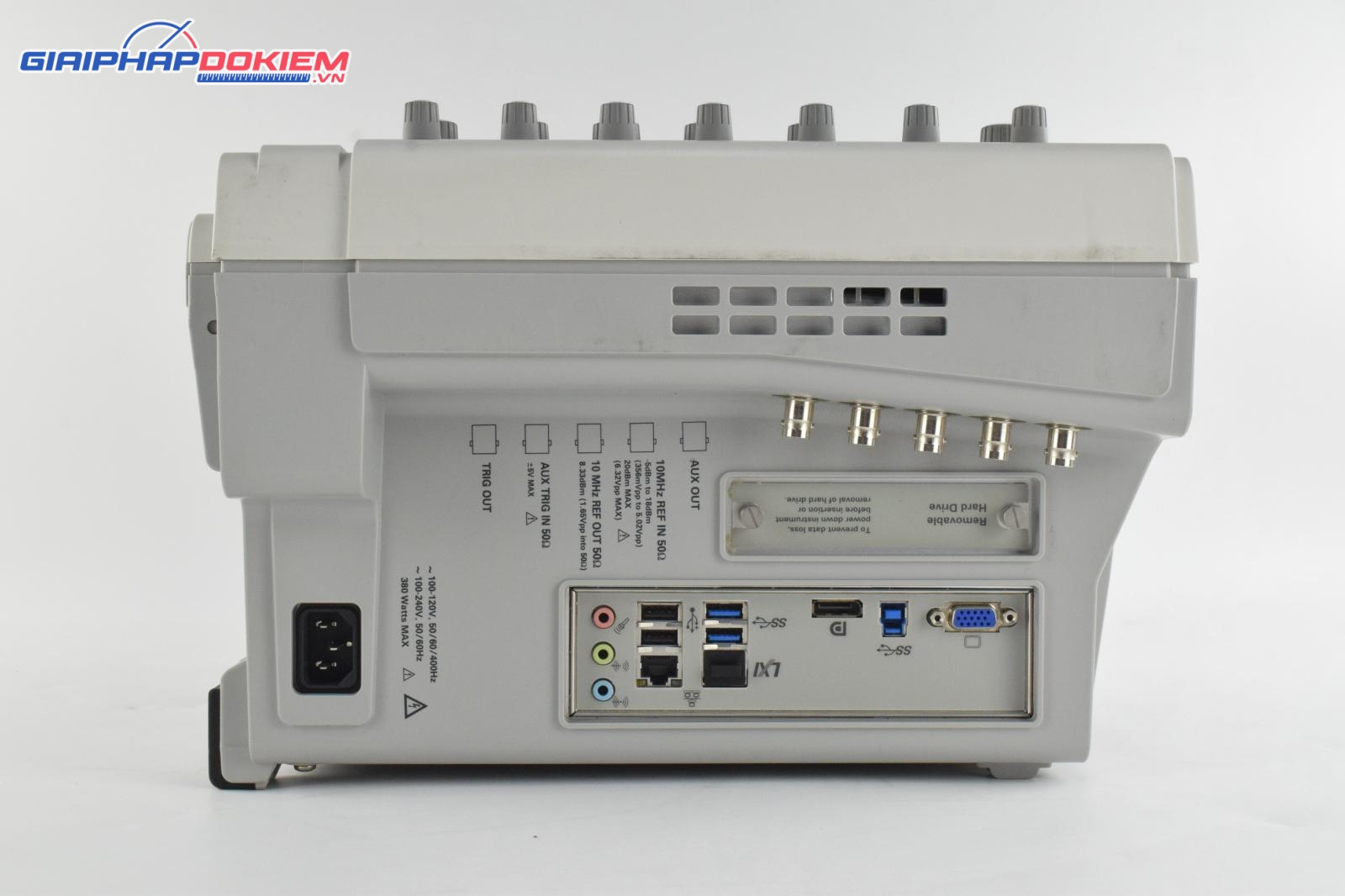

• Cổng kết nối: USB 2.0 (host và thiết bị), LAN
• Khớp nối đầu vào: DC, AC (tần số cắt 10 Hz)
• Trở kháng đầu vào: 1 MΩ ± 2%, 16 pF ±3 pF
• Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk
• Độ thời gian chính xác: 50 ppm ± 5 ppm mỗi năm (hao mòn)
• Kích hoạt bên ngoài Trigger: Ngoài panel (có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3)
• Loại Trigger: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Nguồn Trigger: Kênh analog, line6, external, WaveGen, WaveGen modulation FM/FSK
• Hiển thị: Cảm ứng điện dung 15″
• Độ phân giải: XGA (1024×768)
• Hệ điều hành: Windows 10
• CPU: Intel i5 quad core (3 GHz)
• Bộ nhớ hệ thống: 8 GB
• Ổ cứng SSD: 256 GB có thể tháo rời
• Thiết bị ngoại vi: Có sẵn chuột USB quang và bàn phím nhỏ gọn
• Tuân thủ LXI: Lớp C
• Kích thước: 33 cm (12.9 in) x 43 cm (16.8 in) x 23 cm (9 in)
• Trọng lượng: 12 kg / 26.4 lbs, Vận chuyển: 20 kg / 44.1 lbs
