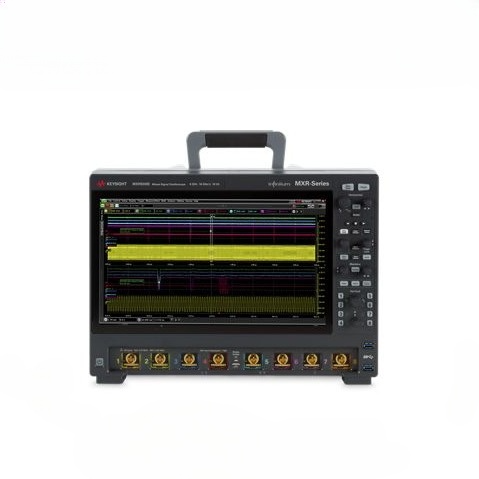

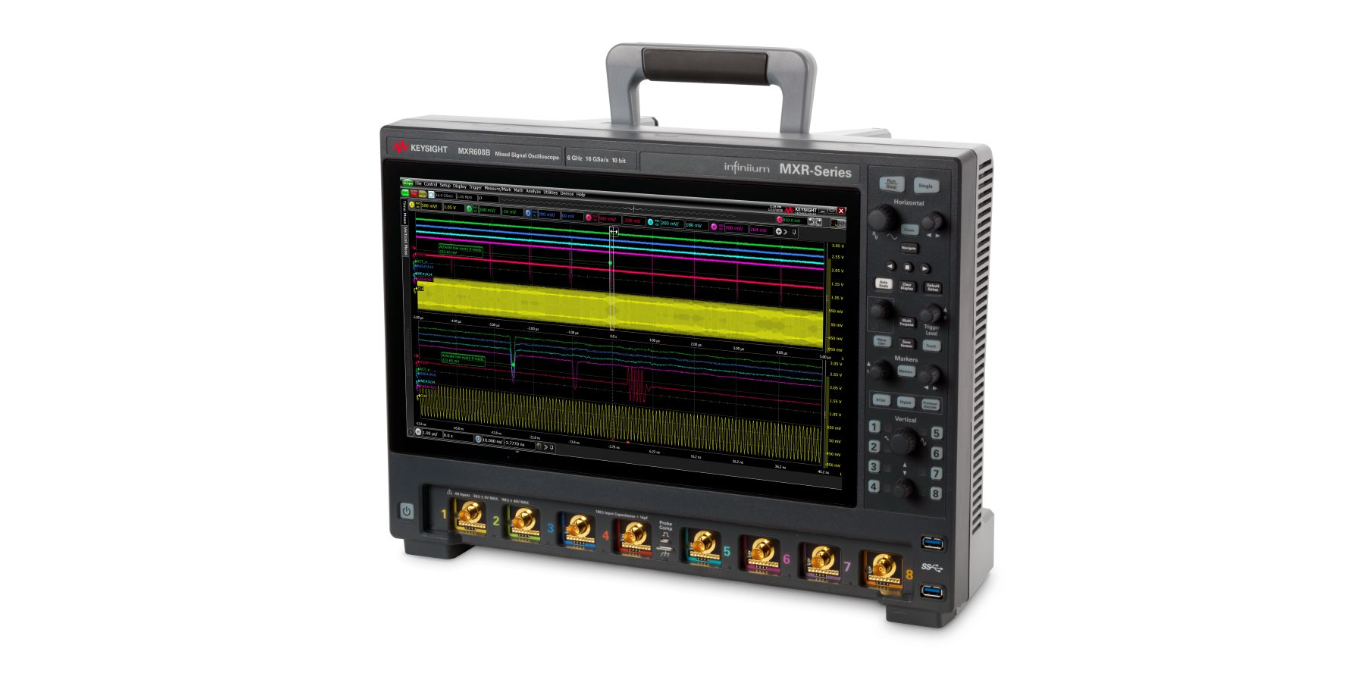

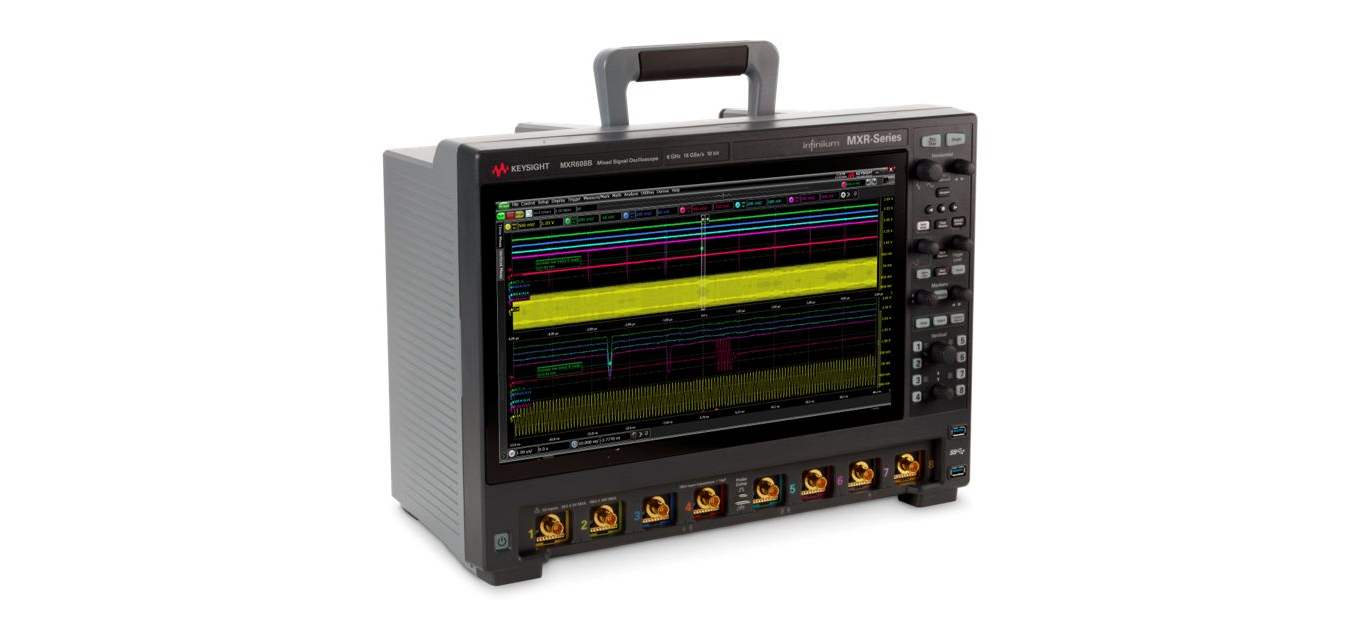

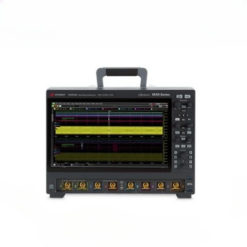

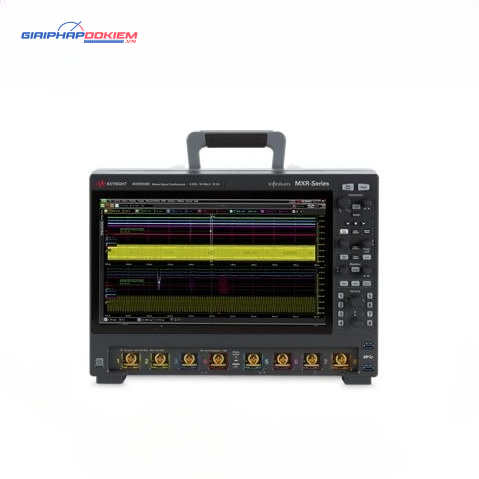

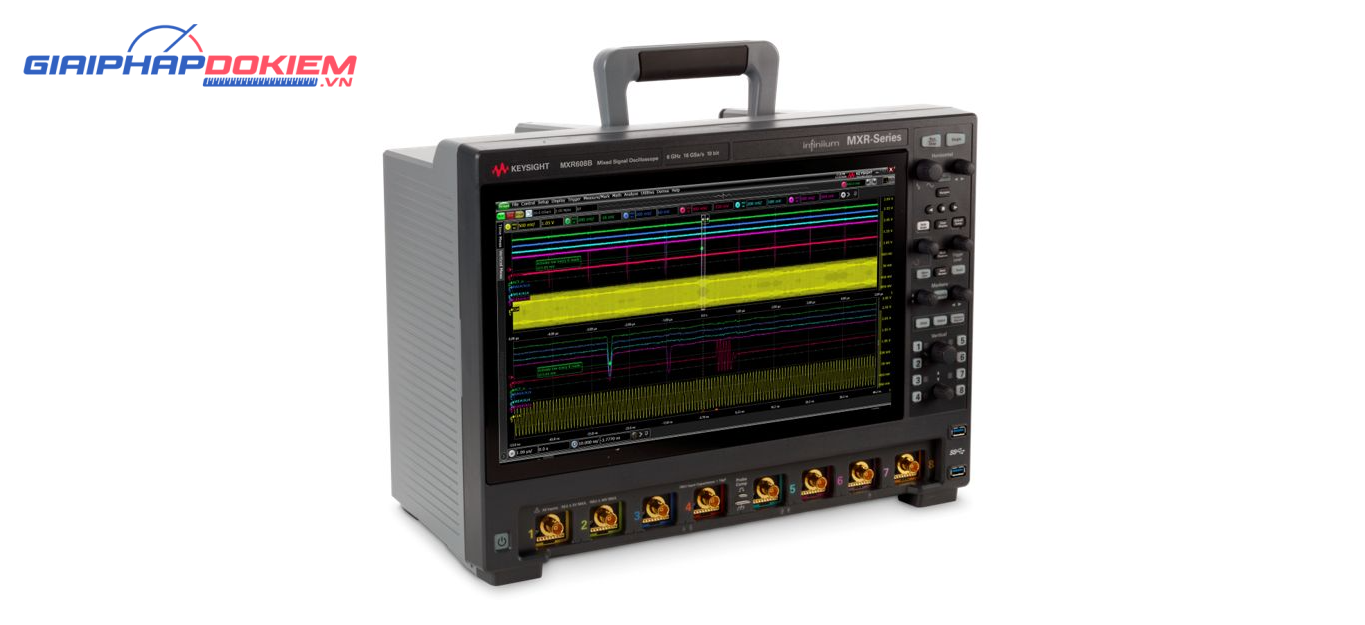

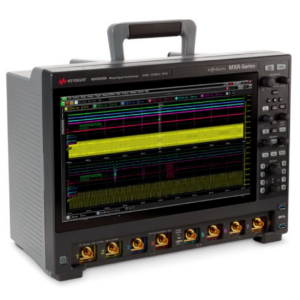

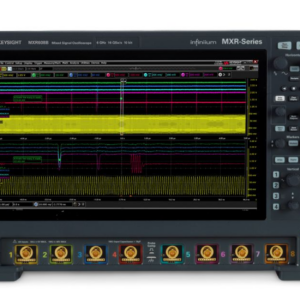

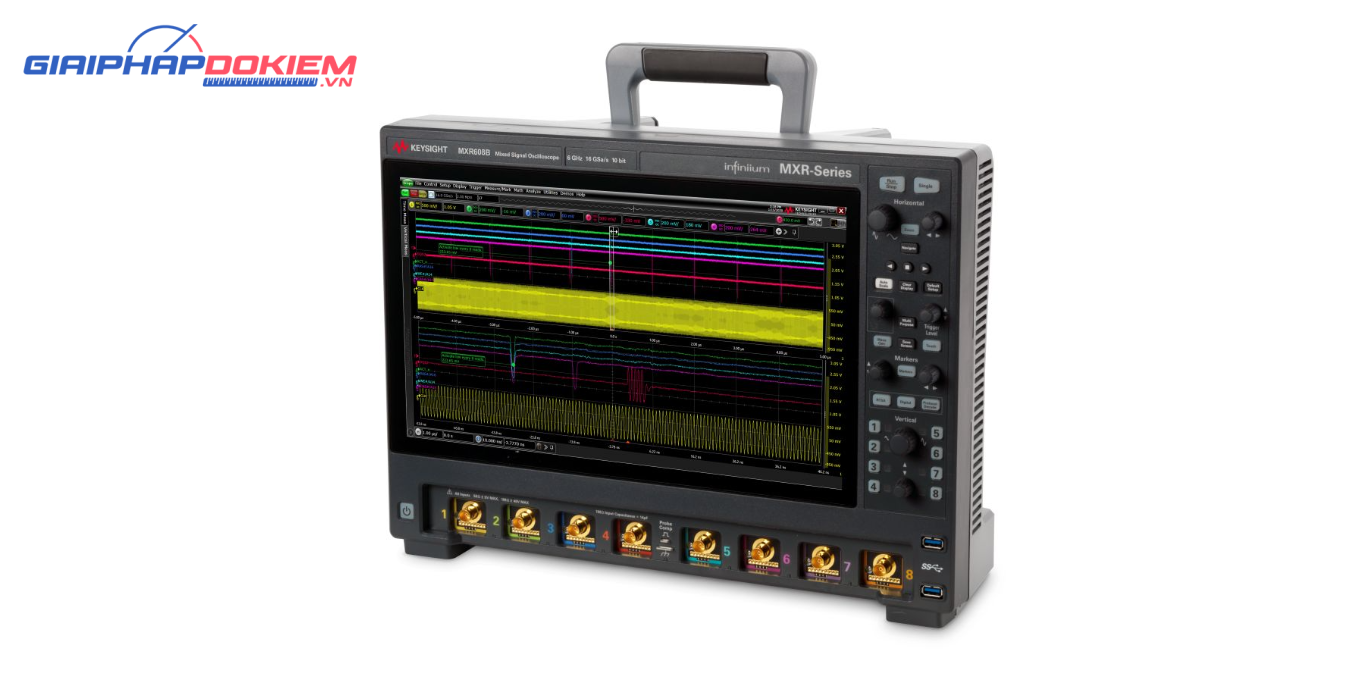

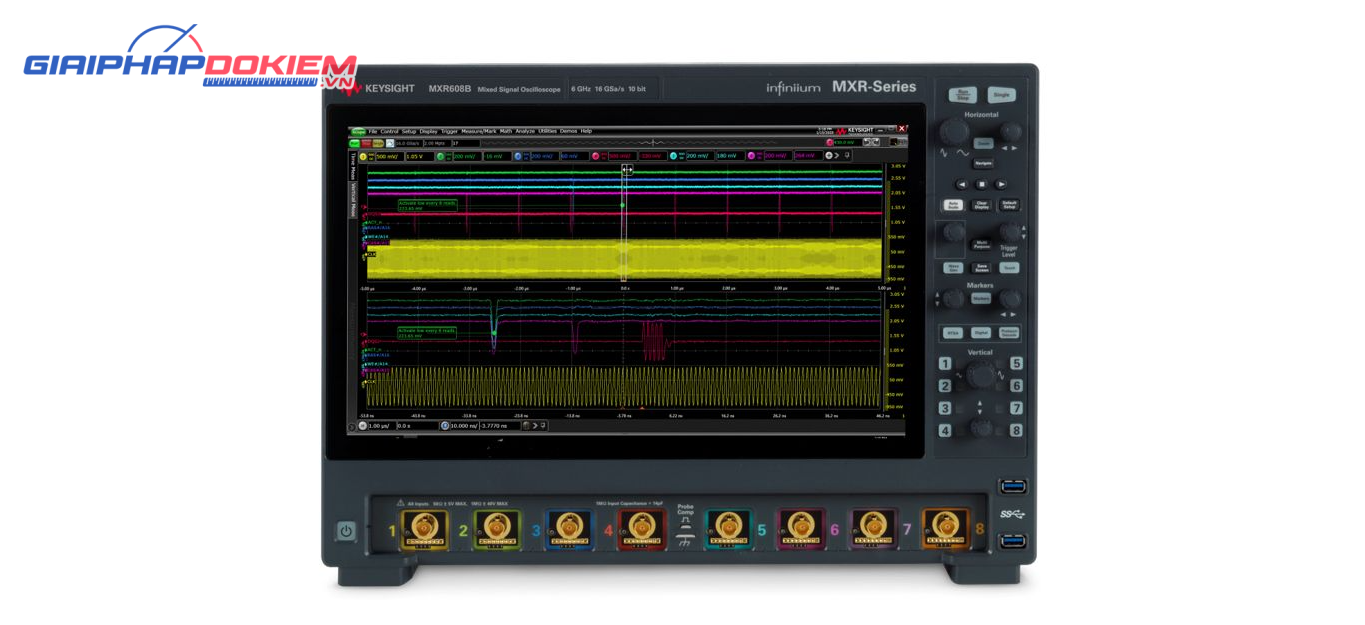

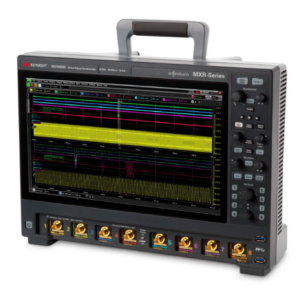

Máy hiện sóng số KEYSIGHT MXR608B

Giới thiệu về Máy hiện sóng số KEYSIGHT MXR608B

Máy hiện sóng số KEYSIGHT MXR608B Infiniium Real-Time là một thiết bị đo lường tiên tiến, được thiết kế để đáp ứng các nhu cầu phức tạp của các kỹ sư và nhà thiết kế trong lĩnh vực điện tử và viễn thông. Với khả năng đo lường mạnh mẽ và tích hợp nhiều tính năng hiện đại, MXR608B giúp tối ưu hóa quá trình kiểm tra và phân tích tín hiệu, đảm bảo độ chính xác và tin cậy cao.

Thông số kỹ thuật KEYSIGHT MXR608B

• Số kênh: 8 kênh analog
• Băng thông: 6 GHz, cho phép đo lường các tín hiệu có tần số cao một cách chi tiết
• Tốc độ lấy mẫu: 16 GSa/s trên tất cả các kênh, đảm bảo bắt được các chi tiết nhỏ nhất của tín hiệu
• Bộ nhớ: 200 Mpts tiêu chuẩn cho mỗi kênh, có thể nâng cấp lên 400 Mpts hoặc 1.6 Gpts, giúp lưu trữ và phân tích các tín hiệu dài
• Độ phân giải: 10 bit, có thể nâng lên đến 16 bit với chế độ độ phân giải cao, mang lại độ chính xác tuyệt đối trong các phép đo
• Độ chính xác thang thời gian: 8 phần tỷ, đảm bảo độ chính xác tuyệt đối cho các phép đo thời gian
• Jitter nội tại: Thấp nhất là 118 fs, giúp giảm thiểu nhiễu và tăng độ chính xác của tín hiệu

Công cụ tích hợp MXR608B:

• Máy hiện sóng
• Phân tích logic
• Chế độ phân tích phổ thời gian thực (RTSA)
• Phân tích giao thức nối tiếp
• Bộ tạo dạng sóng
• Bộ phân tích đáp ứng tần số
• Vôn kế kỹ thuật số
• Bộ đếm ba với bộ tổng

Tính năng nâng cao Máy hiện sóng số KEYSIGHT MXR608B:

• Tốc độ sơ đồ mắt: Hơn 750,000 UI/s
• Chế độ lịch sử: Xem lại lên đến 1,024 sự kiện kích hoạt trước đó
• Bộ nhớ phân đoạn: Ghi lại hơn 100,000 sự kiện sau kích hoạt để phân tích
• Kích hoạt nâng cao và vùng InfiniiScan: Tạo ra một kích hoạt ba pha để phát hiện các vấn đề về toàn vẹn tín hiệu không thể xác định bằng kích hoạt phần cứng
• Ứng dụng Fault Hunter: Tự động đánh giá các đặc điểm của tín hiệu theo tiêu chí do người dùng thiết lập, nhanh chóng xác định và lưu trữ các lỗi để kiểm tra

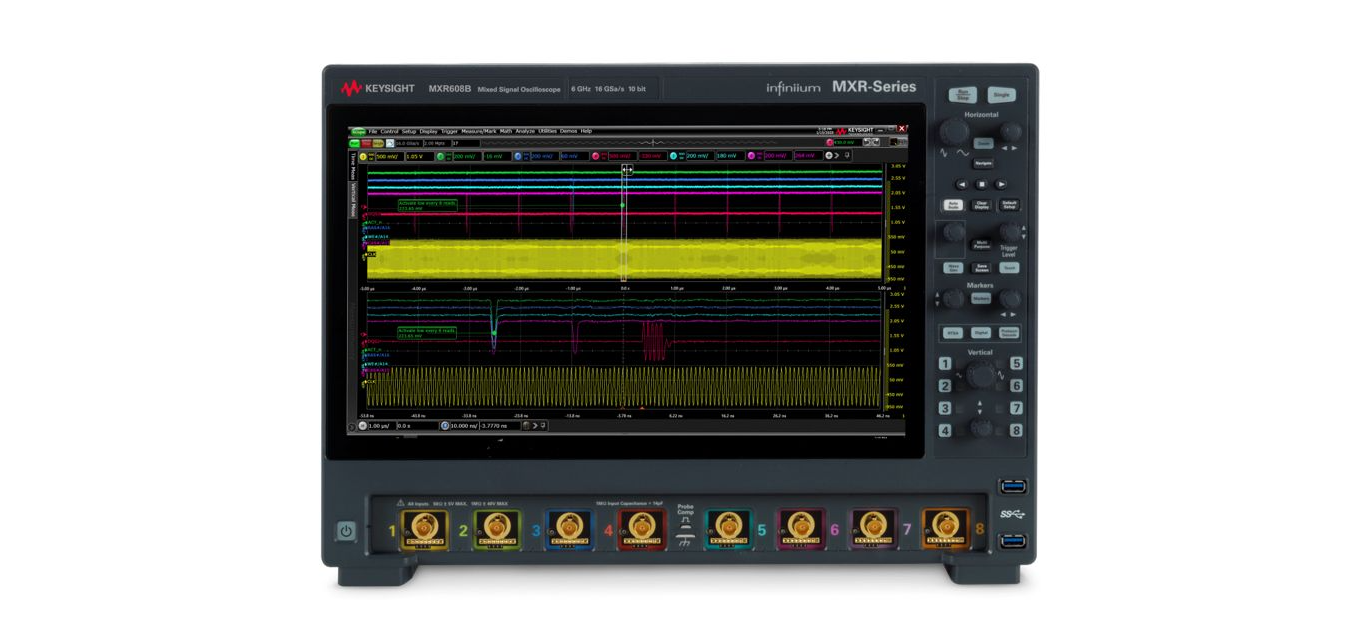

Thiết kế và giao diện KEYSIGHT MXR608B:

• Màn hình cảm ứng: 15.6 inch, Full HD, hỗ trợ màn hình kép, giúp hiển thị rõ ràng và chi tiết các tín hiệu
• Giao diện người dùng: Dễ sử dụng với các thanh trượt tùy chỉnh không gian hiển thị kết quả và dạng sóng

Đặc điểm nổi bật MXR608B

Máy hiện sóng số MXR608B là công cụ mạnh mẽ được thiết kế để đáp ứng nhu cầu ngày càng phát triển của các kỹ sư và nhà thiết kế. Với 8 kênh và băng thông 6 GHz, thiết bị này cung cấp hiệu suất cao, hỗ trợ phát triển thiết kế mạnh mẽ. Các thông số như băng thông, tốc độ lấy mẫu, tốc độ cập nhật dạng sóng và số lượng kênh đều không bị giới hạn, đảm bảo không có bất ngờ khi sử dụng.

Một trong những tính năng chính của MXR608B là khả năng giảm thời gian thử nghiệm với phân tích tự động được tăng tốc bởi phần cứng. Máy được trang bị các công cụ phân tích tự động như phần mềm InfiniiScan Event Identification tiêu chuẩn và ứng dụng Fault Hunter. Những công cụ này được thiết kế để giảm thời gian gỡ lỗi, tăng tốc độ phân tích và rút ngắn thời gian đưa sản phẩm ra thị trường.

MXR608B không chỉ là công cụ cho những thách thức hiện tại mà còn cho những nhu cầu trong tương lai. Nó hoàn toàn có thể nâng cấp với các tùy chọn bổ sung và có thể mở rộng lên 8 +16 kênh. Nếu bạn cần thêm các tính năng và khả năng trong tương lai, bạn có thể thêm vào máy hiện sóng của mình, điều này có nghĩa là MXR608B sẽ phát triển cùng với các thử thách đo lường của bạn, cho phép bạn thực hiện các phép đo chính xác hôm nay và tự tin trong các dự án tiếp theo.

Cuối cùng, MXR608B được thiết kế để hiển thị tín hiệu chính xác nhất. Với đầu vào nhiễu thấp, jitter nội tại thấp, jitter kích hoạt thấp, độ chính xác thời gian chưa từng có và ENOB cao, những tính năng này đảm bảo rằng bạn sẽ thấy tất cả các chi tiết của tín hiệu cần thiết để xác minh thiết kế của mình. Với MXR608B, bạn có thể thử nghiệm, xác minh và gỡ lỗi với sự tự tin.

Các phụ kiện đi kèm Máy hiện sóng số KEYSIGHT MXR608B:

• Một đầu dò thụ động N2873A 500-MHz cho mỗi kênh
• Túi phụ kiện đầu dò
• Dây nguồn địa phương
• Nắp bảo vệ bảng điều khiển trước
• Cáp hiệu chuẩn BNC
• Bàn phím và chuột
• Bộ thư viện I/O của Keysight, hướng dẫn sử dụng và hướng dẫn lập trình trên ổ đĩa máy hiện sóng

Với các tính năng và công nghệ tiên tiến, KEYSIGHT MXR608B là một công cụ không thể thiếu cho các chuyên gia trong việc nghiên cứu, phát triển và kiểm tra các hệ thống điện tử. Máy hiện sóng này không chỉ giúp tăng hiệu suất làm việc mà còn mang lại sự tin cậy và độ chính xác cao trong các phép đo và phân tích tín hiệu.
